3螺纹紧固件键销弹簧1汇总.pptx

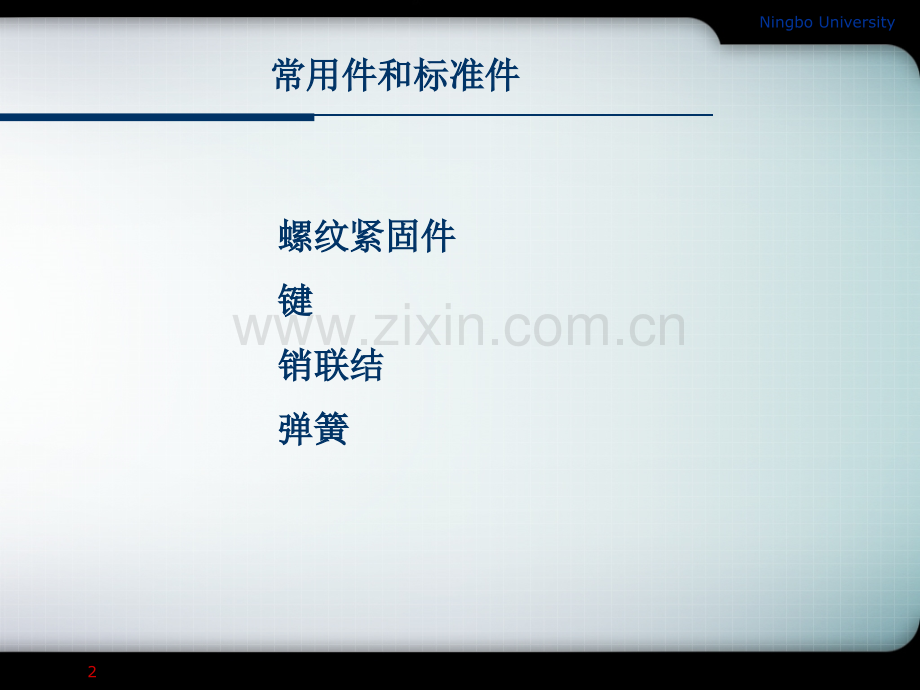

工程图学工程图学应用应用Engineering Drawing Applications Ningbo University2常用件和标准件常用件和标准件螺纹紧固件螺纹紧固件键键销联结销联结弹簧弹簧Ningbo University3螺纹紧固件螺纹紧固件一、常用螺纹紧固件二、螺纹紧固件的标记与图例三、螺纹紧固件的画法四、螺栓连接画法五、螺柱连接画法六、螺钉连接画法Ningbo University4一、常用螺纹紧固件一、常用螺纹紧固件螺纹紧固件：螺纹紧固件：就是用一对内、外螺纹来连接和紧固一些零、部件。常用的螺纹紧固件有螺钉、螺栓、螺柱（也称为双头螺柱）、螺母和垫圈。它们的结构形式和尺寸都已标准化，并由专业化工厂进行大量专业化工厂进行大量生产和供应，需要时可按规定标记直接向市场采购不必自行生产，也不必画出它们的零件图；设计机器时，只要在装配图上画出这些标准件并标它们的规定标记即可。Ningbo University5二、螺纹紧固件的标记与图例二、螺纹紧固件的标记与图例 名称及国标号图例标记及说明六角头螺栓一A和B级GB57821986螺栓GB5782M1260表示A级六角头螺栓，螺纹规格dM12，公称长度l=60mml型六角开槽螺母A和B级GB61781986螺母GB6178M16表示A级1型六角开槽螺母，螺纹规格D=M16平垫圈A级GB97.11985垫圈GB87.1198512140HV表示A级平垫圈，公称尺寸（螺纹规格）d12mm，性能等级为140HV级标准型弹簧垫圈GB931987垫圈GB93198720表示标准型弹簧垫圈，规格（螺纹大径）为20mm双头螺柱（bm1.25d）GB8981988螺柱GB898M1250表示B型双头螺柱，两端均为粗牙普通螺纹，螺纹规格d=M12，公称长度l50mm开槽沉头螺钉GB681985螺钉GB681985Ml060表 示 开 槽 沉 头 螺 钉，螺 纹 规 格d=M10，公称长度l=60mm开槽长圆柱端紧定螺钉GB751985螺钉GB751M525表示长圆柱端紧定螺钉，螺纹规格dM5，公称长度l=25mml型六角螺母A和B级GB61701986螺母GB6170M12表示A级1型六角螺母，螺纹规格D=M12Ningbo University6螺纹联接的画法分类螺纹联接的画法分类螺纹紧固件的绘图方式有查表法、比例法和插入块法。查表法：根据螺纹紧固件的规定标记，从有关的标准表中查出各部分的具体尺寸来绘图的方法。比例法：为简便画图及提高绘图速度，螺纹紧固件的各部分尺寸，除了公称长度需要计算、查表外，其余均以螺纹大径d(或D)作参数按一定比例绘图的方法。插入块法：用AutoCAD中的WBLOCK命令，把组成紧固件的各标准件做成块，然后用INSERT命令把各标准件插入的方法。Ningbo University7三、常用螺纹紧固件的比例画法（近似画法）三、常用螺纹紧固件的比例画法（近似画法）1、螺母的比例画法2、螺栓的比例画法3、垫圈的比例画法4、螺柱的比例画法5、螺钉头的比例画法6、钻孔、螺孔和光孔尺寸Ningbo University81、螺母的画法（、螺母的画法（1型六角螺母）型六角螺母）D30作图决定DDDDD规定标记：螺母GB61702000MDNingbo University92、螺栓的画法（六角头螺栓）、螺栓的画法（六角头螺栓）公称长度ld规定标记：螺栓GB578286M d l 由设计决定Ningbo University103、垫圈的画法（平垫圈、弹簧垫圈）、垫圈的画法（平垫圈、弹簧垫圈）1.1d0.25d1.5d60规定标记：垫圈GB97.185d (d由配用的螺栓或螺柱决定)Ningbo University114、双头螺柱的画法、双头螺柱的画法规定标记：螺柱GB89888M d L d由连接的强度要求或结构要求确定；C=0.15d 旋入端长度bm由下面决定：GB897-88bm=1d 用于钢和青铜GB898-88bm=1.25d用于铸铁GB899-88bm=1.5d 用于铸铁或铝合金GB900-88bm=2d 用于铝合金公称长度L.Ningbo University125、连接螺钉的螺钉头画法、连接螺钉的螺钉头画法d0.25d1.5d0.6d0.3dd0.25d900.15d0.25d0.5d圆柱头螺钉沉头螺钉连接螺钉主要用于不经常拆卸，并且受力不大的连接场合。连接螺钉由头部和杆身两部分组成，其头部有多种不同的结构形式，相应有不同的国家标准代号。杆身上制有部分螺纹或全部螺纹。被连接件之一加工有通孔，另一被连接件上加工有螺孔。Ningbo University136、钻孔、螺孔和光孔尺寸、钻孔、螺孔和光孔尺寸螺孔被连接件Ningbo University14四、螺栓连接画法四、螺栓连接画法螺栓连接常用的连接件有螺栓、螺母、垫圈。它用于被连接都不太厚，能加工成通孔，且要求连接力较大，需要经常装拆的情况。1.螺栓连接的装配过程2.螺栓连接的比例画法3.螺栓连接的简化画法Ningbo University151 螺栓连接的装配过程螺栓连接的装配过程螺栓连接由螺螺栓连接由螺栓、垫圈、螺母栓、垫圈、螺母三种零件构成。三种零件构成。主要用于两零件主要用于两零件被连接处厚度不被连接处厚度不大，而受力较大，大，而受力较大，且需要经常拆卸且需要经常拆卸的场合。的场合。Ningbo University162 螺栓连接的比例画法螺栓连接的比例画法Ningbo University17_3 螺栓连接的简化画法螺栓连接的简化画法L计=h1+h2+0.15d(垫圈厚)+0.8d(螺母厚)+0.3d计算后查表取标准值。Ningbo University18画螺纹联接装配图的基本规定：画螺纹联接装配图的基本规定：两零件接触表面画一条线，不接触表面画两条线；两零件邻接时，不同零件的剖面线方向相反，或者方向一致、间隔不等；对于紧固件和实心零件（如螺钉、螺栓、螺母、垫圈、键、销、球及轴等），若剖切平面通过它的基本轴线时，则这些零件都按不剖画出，仍画外形，需要时，可采用局部视图。Ningbo University19五、螺柱连接画法五、螺柱连接画法 双头螺柱连接常用的紧固件有双头螺柱、螺母、垫圈。一般用于被连接件之一较厚或不宜用螺栓连接，或不适合加工成通孔，且要求连接力较大的情况，其上部较薄零件加工成通孔。1 螺柱连接的装配过程2螺柱连接的比例画法3螺柱连接的简化画法Ningbo University201 螺柱连接的装配过程螺柱连接的装配过程螺柱连接由螺螺柱连接由螺柱、垫圈、螺母柱、垫圈、螺母三种零件构成。三种零件构成。主要用于两个被主要用于两个被联接零件中，有联接零件中，有一个较厚又要经一个较厚又要经常拆卸的情况。常拆卸的情况。Ningbo University212 螺柱连接的比例画法螺柱连接的比例画法下下螺纹尾应与工件接触面螺纹尾应与工件接触面平齐（注平齐（注意两条螺纹终止线的位置）；意两条螺纹终止线的位置）；不接触面画两条线（不接触面画两条线（螺柱与上面的螺柱与上面的零件零件处于非接触状态）；接触面要处于非接触状态）；接触面要画一条线（两零件之间处于接触状画一条线（两零件之间处于接触状态）。态）。Ningbo University22_ 3 螺柱连接的简化画法螺柱连接的简化画法bm由被联接件的材料决定钢、青铜 bm=d铸铁 bm=1.25d、bm=1.5d铝 bm=2dNingbo University23六、螺钉连接画法六、螺钉连接画法 螺钉连接多用于受力不大的零件的连接，且螺钉连接多用于受力不大的零件的连接，且不经常拆装不经常拆装的的场合。被连接件之一场合。被连接件之一为通孔为通孔，而另一零件一般为，而另一零件一般为不通的螺纹不通的螺纹孔孔。分为连接螺钉和紧定螺钉两类。分为连接螺钉和紧定螺钉两类。1 1 螺钉连接的装配过程螺钉连接的装配过程2 2螺钉连接的比例画法螺钉连接的比例画法3 3 紧定螺钉的连接画法紧定螺钉的连接画法Ningbo University241 螺钉连接的装配过程螺钉连接的装配过程螺钉连接主要用于螺钉连接主要用于不经常拆卸，并且受不经常拆卸，并且受力不大的联接场合。力不大的联接场合。被连接件之一加工有被连接件之一加工有通孔，另一被连接件通孔，另一被连接件上加工成螺纹孔。上加工成螺纹孔。Ningbo University252 螺钉连接的比例画法螺钉连接的比例画法内六角圆柱头螺钉开槽圆柱头螺钉开槽沉头螺钉紧定螺钉若有螺纹终止线，则其应高于若有螺纹终止线，则其应高于两被连接件接触面轮廓线两被连接件接触面轮廓线,表示还表示还有足够的拧紧力。有足够的拧紧力。Ningbo University26允许将螺纹画到底3、螺钉连接的简化画法、螺钉连接的简化画法当槽口的宽度小于2mm时，槽口投影可涂黑。Ningbo University27螺钉末端应画螺钉末端应画到什么位置？到什么位置？螺纹终止线应画螺纹终止线应画到什么位置？到什么位置？小径线未对齐小径线未对齐几种常见的错误画法：几种常见的错误画法：Ningbo University28应为应为?度度倾斜倾斜?度度剖面线画到剖面线画到?位置位置画在何处？画在何处？粗、细线粗、细线Ningbo University293 紧定螺钉连接画法紧定螺钉连接画法坚定螺钉用来固定两个零件的相对位置，使它们不产生相对运动。例如轴和齿轮的固定。用一个开槽长圆柱端紧定螺钉旋转入齿轮，使螺钉端部小圆柱与轴上的小孔压紧，从而固定了轴和齿轮的相对位置（常用局部视图常用局部视图表达他们的连接关系表达他们的连接关系）。紧定螺钉分锥端、柱端、平端三种紧定螺钉分锥端、柱端、平端三种。开槽长圆柱端紧定螺钉Ningbo University30键、销联结键、销联结一、键联结二、销联结Ningbo University31一、键联结一、键联结1、键的种类2、键的标准编号、图例和标记示例3、平键联结的画法4、半圆键联结的画法5、钩头楔键联结的画法 键用来联结轴与轴上传动件（如齿轮、带轮等），以便与轴一起转动，传递扭矩和旋转运动。这种联结称为键联结。Ningbo University321、键的种类、键的种类平键半圆键钩头楔键 键的种类很多，常用键的形式有普通平键、半圆键、钩头楔键等，其中普通平键为最常见。键也是标准件。Ningbo University332、键的标准编号、图例和标记示例、键的标准编号、图例和标记示例（教材（教材P208）名称标准编号图例（注意其尺寸标方法，参考教材）标记示例普通平键圆头普通平键A型平头普通平键B型单圆头普通平键C型b18mm，h11mm，L100mm的A型普通平键：键型号码例如：GB/T1096 键1811100A型平键可不标出A，B型或C型则必须在规格尺寸前标出B或C。例如：键B18x100半圆键b6mm，h10mm，dl25mm，L24.5mm的半圆键：钩头楔键b18，h=11mm，L100mm的钩头楔键：普通平键的高度与宽度是根据被连接的轴的直径从国标中选取的，而长度则按轮毂的长度，从国标中选取。基于尺寸均可以表中查出。Ningbo University343、平键联结的画法、平键联结的画法ht1td-td+t1bbd-td+t1bb、t、t1参数数值均可由国标手册查得普通平键连接画法（注意剖切的表达）轴上的键槽的表示法和尺寸的标注（教材中还有另一种表示方法P203）轮子上键槽的表示法和尺寸注法（注意剖切的表达）Ningbo University354、半圆键联结的画法、半圆键联结的画法Ld1hbt1hdtd-td+t1bdd+t1dd-tbd1Ningbo University365、钩头楔、钩头楔(xie-)键联结的画法键联结的画法Ningbo University37用途和区别用途和区别v1.普通平键用途最广，因为其结构简单，拆装方便，对中性好，适合高速、承受变载、冲击的场合。v 2.半圆键形似半圆，可以在键槽中摆动，以适应轮毂键槽底面形状，常用于锥形轴端的联接，且联接工作负荷不大的场合。如一个带锥度的轴头，通过半圆键的联接带动普通A型皮带轮转动。v3.钩头楔键主要用为紧键联接。在装配后，因斜度影响，使轴与轴上的零件产生偏斜和偏心，所以不适合要求精度高的联接。Ningbo University38二、销联结二、销联结销的种类较多，通常用于零件间的连接与定位。常用的销有圆锥销、圆柱销、开口销等。开口销与槽型螺母配合使用，起防松作用。销还可作为安全装置中的过载剪断元件。1、销的种类2、销的用途3、销孔的加工方法4、销的标准编号、图例和标记示例5、销联结的画法Ningbo University391、销的种类、销的种类圆柱销圆锥销开口销Ningbo University402、销的用途、销的用途起定位作用起联接作用当剖切平面通过销的基本轴线时，销作不剖处理。画图时，可根据需要从有关标准中查出各项数据（附B表15）。Ningbo University413、销孔的加工方法、销孔的加工方法销孔的加工方法（配做）尺寸注法：多用引线标注、圆柱孔上写公差；圆锥孔上有时写特别的技术要求。标记：销GB119-1986B612Ningbo University42(1)圆柱销的连接的画法圆柱销的连接的画法注意：局部剖切的表达与画法，与剖面线的绘制，两端倒角的绘制。Ningbo University43(2)圆锥销的连接的画法圆锥销的连接的画法注意：倒角、销长度、剖面线Ningbo University44(3)开口销的联结画法开口销的联结画法Ningbo University45用途和区别用途和区别v圆柱销利用微小过盈固定在铰制孔中，可以承受不大的载荷。为保证定位精度和联接的紧固性，不宜经常拆卸，主要用于定位，也用作联接销和安全销。v圆锥销具有1：50的锥度，自锁性好，定位精度高，安装方便，多次装拆对定位精度的影响较小，主要用于定位，也可用作联接销，销孔需铰制。v开口销与槽型螺母配合使用，起防松作用。Ningbo University46弹弹 簧簧 弹簧属于常用件，主要用于减震、夹紧、承受冲击、储存能量（如钟表发条）和测力等。其特点是受力后能产生较大的弹性变形，去除外力后能恢复原状。一、常用的螺旋弹簧 二、圆柱螺旋压缩弹簧的规定画法 三、螺旋压缩弹簧作图步骤Ningbo University47一、常用的螺旋弹簧一、常用的螺旋弹簧弹簧的种类很多，其中应用最多的是圆柱螺旋弹簧，它们又可分为压缩弹簧、拉伸弹簧和扭转弹簧。压缩弹簧（床）拉伸弹簧（拉力器）扭转弹簧（夹子）Ningbo University48二、圆柱螺旋压缩弹簧的规定画法二、圆柱螺旋压缩弹簧的规定画法圆圆柱柱螺螺旋旋弹弹簧簧的的真真实实投投影影比比较较复复杂杂，为为画画图图方方便便，国国家家标标准准（GB GB 4459-4459-2003)2003)“弹弹簧簧画画法法”中中作作了了四四点点规规定定（P206P206）：弹弹簧簧在在平平行行于于轴轴线线的的投投影面上的视图中，各圈的投影转向轮廓线画成直线；影面上的视图中，各圈的投影转向轮廓线画成直线；剖视图视图Ningbo University49剖视图视图在图样上，螺旋弹簧均可画成右旋，但左旋螺旋弹簧不论画成左旋或右旋，一在图样上，螺旋弹簧均可画成右旋，但左旋螺旋弹簧不论画成左旋或右旋，一律要加注律要加注“左左”字；字；螺旋压缩弹簧，如要求两端圈并紧且磨平时，不论支承圈数多少和末端贴紧情螺旋压缩弹簧，如要求两端圈并紧且磨平时，不论支承圈数多少和末端贴紧情况如何，均按教材况如何，均按教材P206，731图绘制；图绘制；有效圈数在四圈以上的弹簧，中间各圈可省略不画。当中间部分省略后，可适有效圈数在四圈以上的弹簧，中间各圈可省略不画。当中间部分省略后，可适当缩短图形的长度；当缩短图形的长度；Ningbo University50在装配图中，被弹簧挡住的结构一般不画出，可见部分应从弹簧的外在装配图中，被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起；轮廓线或从弹簧钢丝剖面的中心线画起；Ningbo University51在装配图中，弹簧被剖切时，如弹簧钢丝（简称簧丝）断面的直径在图在装配图中，弹簧被剖切时，如弹簧钢丝（简称簧丝）断面的直径在图形上等于或小于形上等于或小于2mm时，断面可以涂黑表示。如弹簧钢丝（简称簧丝）断时，断面可以涂黑表示。如弹簧钢丝（简称簧丝）断面的直径在图形上等于或小于面的直径在图形上等于或小于1mm时，允许采用示意画法。时，允许采用示意画法。Ningbo University52三、螺旋压缩弹簧作图步骤（三、螺旋压缩弹簧作图步骤（P207）根据弹簧路径D和自由高度H画出弹簧的中径线和自由高度两端线（有效圈数在4圈以上时，H可适当缩短）；根据型材直径d，画出两端支承圈的型材断面图（两端均按并紧、磨平绘制）根据节距p画出有效圈部分的型 材 断 面 图；按图中方向作相应的公切线，并画剖面线。整理、加深、完成剖视图Ningbo University53作业:92,93,9496,97课上练习：91，92本节结束本节结束
