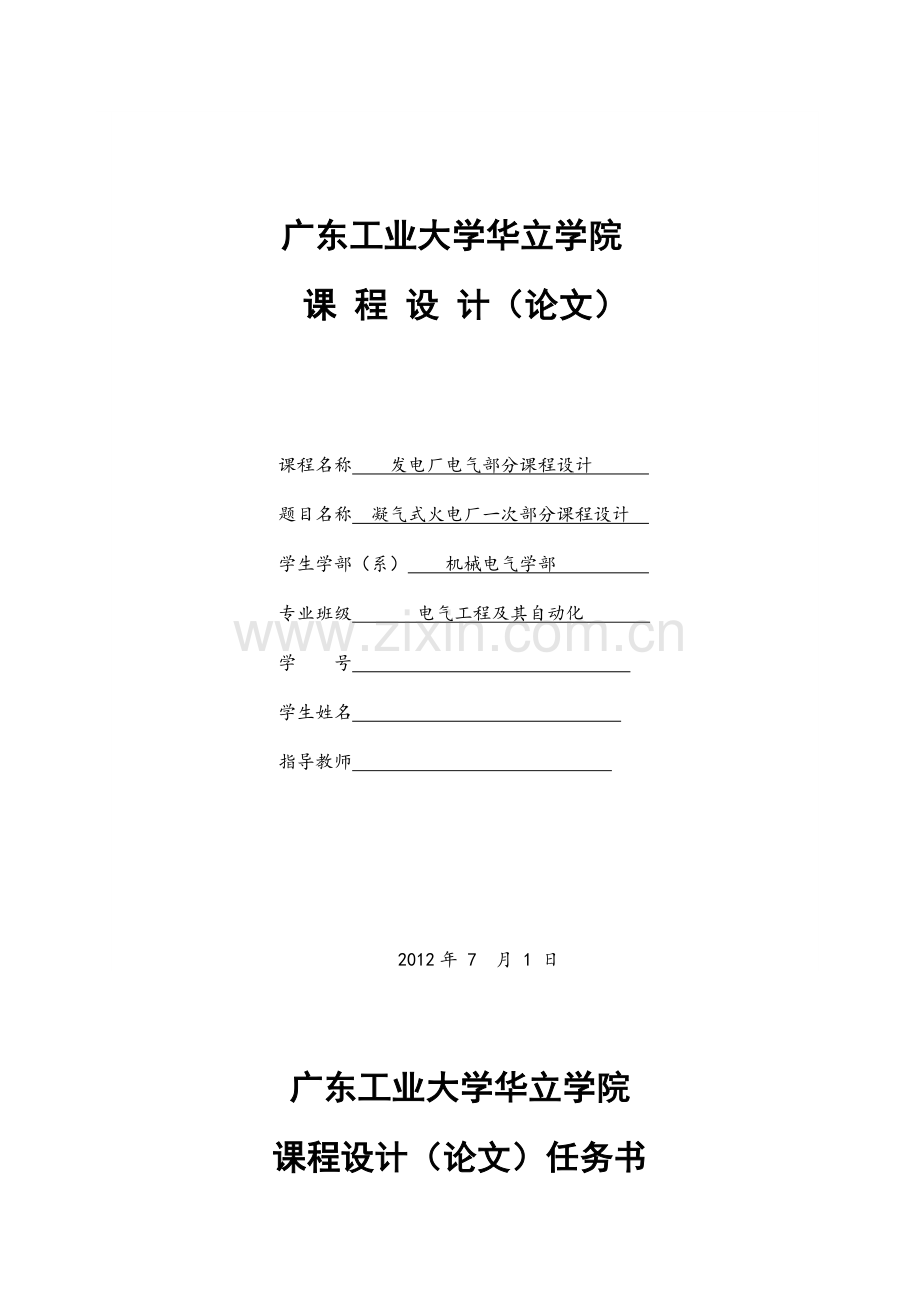

广东工业大学华立学院
课 程 设 计（论文）

课程名称 发电厂电气部分课程设计
题目名称 凝气式火电厂一次部分课程设计
学生学部（系） 机械电气学部
专业班级 电气工程及其自动化
学 号
学生姓名
指导教师

2012年 7 月 1 日

广东工业大学华立学院
课程设计（论文）任务书
题目名称
凝气式火电厂一次部分课程设计
学生学部（系）
机械电气学部
专业班级
电气工程及其自动化
姓 名

学 号

一、课程设计（论文）的内容
（1）对原始资料的分析：
（2）电气主接线设计：
（3）厂（所）用电及供电方式选择设计：
（4）短路电流实用计算方法；
（5）电气设备选择：
二、课程设计（论文）的要求与数据
要求：课程设计应根据设计任务书以及国家的有关政策和相关专业的设计规范、规程和技术标准进行。
数据：
类型：凝气式火电厂 最终容量、机组的型式和参数：2×300MW
年利用小时数：6000h/年 电厂在 电力系统中的作用于地位：地区电厂
发电机连入系统的电压等级：220kV 电力系统总装机容量：8000MW
短路容量：12000MVA
发电厂在系统中所处的位置、供电示意图

110kV
220kV

220kV电压等级：架空线6回,Ⅰ级负荷，最大输送1400MW，Tmax=5000h/a
110kV电压等级：架空线4回，Ⅰ级负荷，最大输送200MW，Tmax=4300h/a
厂用电率：6.5%
三、课程设计（论文）应完成的工作
绘制工程设计的其他相关图纸，编制电气一次设备概算表，并编写说明书。说明书部分包括设计任务书、所采用的基本资料和原始数据、方案选择论证、主要计算方法和结果。其计算过程可作为附件，列在说明书后面。
四、课程设计（论文）进程安排
序号
课程内容
工作日
1
对原始资料的分析
0.5
2
电气主接线设计
0.5
3
厂（所）用电及供电方式选择设计
0.5
4
短路电流计算
0.5
5
电气设备选型与配电装置设计
0.5
6
总平面布置设计
0.5
7
撰写设计说明书
1
合 计
5
五、应收集的资料及主要参考文献
［1］郭琳编，《发电厂电气部分课程设计》，中国电力出版社。2009年出版
［2］黄纯华编，《发电厂电气部分课程设计参考资料》，中国电力出版社。2006年出版 ［3］熊信银编，《发电厂电气部分》，（第4 版）中国电力出版社，2009年出版。
［4］傅知兰编，《电力系统电气设备选择与使用计算》，中国电力出版社，2004年出版。
［5］何仰赞，温增银编，《电力系统分析》（上、下册，第三版），华中科技大学出版社，
2002年出版
［6］宋继成编，《220～500kV变电所电气接线设计》，中国电力出版社 2004年。
［7］六院合编，《电力工程电气设计手册》(第一分册)，中国电力出版社。
发出任务书日期： 年 月 日 指导教师签名：
计划完成日期： 年 月 日 教学单位责任人签章：
摘 要
电气工程基础课程设计是对所学知识的一次综合性应用，能加深我们队基础知识的理解。本设计严格遵循发电厂电气部分的设计原则，主要介绍了发电厂电气一次部分设计的基本知识，包括设计原则、步骤和计算方法等。通过对电气主接线的设计和计算、厂用电的设计、短路电流的计算、电气设备的选择和校验，简要完成了对所给（2×300MW）凝汽式发电厂的电气一次部分的设计。本设计为220KV和110KV两电压等级。
目 录
1 原始资料 6
2 电气主接线设计 6
2.1 主接线介绍 6
2.2 电气主接线的叙述 6
2.3 执行可行的接线方案 7
2.3.1确定变压器台数及容量 7
2.3.2 主接线方案 8
2.3.3 比较并选择主接线方案 8
3 厂用电的设计 9
3.1 厂用电设计的要求和原则 9
3.2厂用电源 10
3.3 厂用接线图 10
4 短路电流计算 10
4.1 短路电流计算目的及规则 10
4.2 短路计算条件 11
4.3短路等值电抗电路及其参数计算 11
4.3．1在220KV母线上的短路计算 12
4.3.2在110KV母线上的短路计算 13
5 电气设备的选择 14
5.1 断路器的选择 14
5.1.1 220KV侧高压断路器的选择 15
5.1.2 110KV侧断路器的选择 17
5.1.3 联络变压器两侧的断路器选择 18
5.2 隔离开关的选择 19
5.2.1 220KV侧隔离开关选择 19
5.2.2 110KV侧隔离开关的选择 21
5.2.3 联络变压器两侧隔离开关的选择 23
5.3 电流互感器的选择 25
5.3.1 220KV侧电流互感器的选择 25
5.3.3 110KV侧的电流互感器的选择 27
5.4 电压互感器的选择 29
5.4.1 220KV侧电压互感器的选择： 29
5.4.2 110KV侧电压互感器的选择 30
结 束 语 31
参考文献 32

1 原始资料
（1）发电厂建设规模
类型：凝气式火电厂
最终容量、机组的型式和参数：2×300MW、年利用小时数：6000h/年
（2）电力系统与本厂的连接情况
电厂在 电力系统中的作用于地位：地区电厂
发电机连入系统的电压等级：220kV
电力系统总装机容量：8000MW，短路容量：12000MVA
发电厂在系统中所处的位置、供电示意图

110kV
220kV

（3）电力负荷水平
220kV电压等级：架空线6回,Ⅰ级负荷，最大输送1400MW，Tmax=5000h/a
110kV电压等级：架空线4回，Ⅰ级负荷，最大输送200MW，Tmax=4300h/a
厂用电率：6.5%
(4) 环境条件
当地最高温度为40℃，最低温度为-6℃，最热月平均最高温度为28℃，最热月
平均最低温度为24℃
当地海拔高度为50m
气象条件无其它特殊要求
2 电气主接线设计
2.1 主接线介绍
电气主接线是发电厂和变电所电气部分的主体，它反映各设备的作用、连接方式和回路的相互关系，是构成电力系统的主要环节。它的设计直接关系到全厂电气设备的选择、配电装置的布置，继电保护、自动装置和控制方式的确定，对电力系统的可靠、灵活、经济运行起着决定的作用。
2.2 电气主接线的叙述
（1）单元接线
其是无母线接线中最简单的形式，也是所有主接线基本形式中最简单的一种，此种接线方法设备更多。本设计中容量300MW，所以发电机出口采用封闭母线，为了减少断开点，可不装断路器。这种单元接线，避免了由于额定电流或短路电流过大，使得选择断路器时，受到制造条件或价格甚高等原因造成的困难。
（2）单母分段接线
优点：在正常工作时，旁路断路器以及各出线回路上的旁路隔离开关，都是断开的，旁路母线不带电，通常两侧的开关处于合闸状态，检修时两两互为热备用；检修QF时，可不停电；可靠性高，运行操作方便。
另外分段断路器兼做旁路短路器可以减少设备，节省投资；同样可靠性高，运行操作方便；
缺点:对于在电网中没有备用线路的重要用户以及出线回路数较多的大、中型发电厂和变电所，采用上述接线仍然不能保证供电的可靠性。
（3）双母线接线
优点：供电可靠，调度灵活，扩建方便，便于设计。
缺点：增加了一组母线，每一回路增加一组母线隔离开关，增加了投资，操作复杂，占地面积增加。
（4）双母带旁路接线
优点：增加供电可靠性，运行操作方便，避免检修断路器时造成停电，不影响上母线的正常运行。
缺点：多装了一台断路器，增加了投资和占地面积，断路器整定复杂，容易造成误操作。
2.3 执行可行的接线方案
2.3.1确定变压器台数及容量
主变压器的选择原则：主变容量一般按变电所建成后5—10年的规划负荷来进行选择，并适当考虑远期10—20年的负荷发展。根据变电所所带负荷的性质和电网结构来确定主变的容量。对于有重要负荷的变电所，应考虑一台主变停运时，其余变压器容量在计及过负荷能力后的允许时间内，保证用户的Ⅰ级和Ⅱ级负荷，对于一般变电所，当一台主变停运时，其他变压器容量应能保证全部负荷的70%~80%。高、中压电网的联络变压器应按两级电网正常与检修状态下可能出现的最大功率交换确定容量，其容量一般不应低于接在两种电压母线上最大一台机组的容量。
200MW及以上大机组，一般都是与双绕组变压器组成单元接线，而不采
用与三绕组变压器组成单元，这不仅比用三绕组变压器经济，本设计中机组容量为300MW，所以发电机出口采用封闭母线，为了减少断开点，不可装断路器而可免去技术上的困难。因为本设计要求为两电压等级，根据本设计具体情况，选择两台双绕组变压器和一台联络变压器。
容量的确定:单元接线中的主变压器容量SN应按发电机额定容量扣除
本机组的场用电负荷后，预留10%的裕度选择，所以

PNG——发电机容量；PNG=300WM KP——厂用电；KP=6.5%
COSΦG——发电机的额定功率，一般定为0.85
通过主变的容量=363WVA
查《发电厂电气部分课程设计资料》，双绕组变压器选用的型号为SSPL-360000/220。
本设计的联络变压器的容量选择：,根据要求选择两台240MVA的联络变压器。
2.3.2 主接线方案
第一种方案：左边为220KV电压等级，采用双母线接线方式，右边为110KV电压等级，采用单母带旁路的接线方式。

第二种方案：左边为220KV电压等级，采用双母带旁路的接线方式，右边为110KV电压 等级，采用单母带旁路的接线方式。

2.3.3 比较并选择主接线方案
方案一供电可靠，通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不至使供电中断；调度灵活，各个电源和各回路负荷可以任意分配到某一组母线上，能灵活地适应系统中各种运行方式调度和潮流变化的需要；扩建方便，向双母的左右任何一个方向扩建均不影响两组母线的电源和负荷均匀分配，不会引起原有回路的停电；便于试验。方案二比方案一更可靠，增加了旁路。可以避免检修母联断路器时造成停电。正常运行时，旁路母线不带电，旁路断路器断开。
虽然方案二比方案一供电更可靠，但是从经济的角度看，方案二的投资比方案一要大很多。加了旁路间隔和旁路母线，每回间隔增加一把隔离开关，大大的增加了投资，同时方案二比方案一多占用了土地，当今我国的土地资源比较缺乏。
从技术和经济的角度论证了两个方案，虽然方案二比方案一供电可靠，但是由于目前断路器采用的是六氟化硫断路器，它的检修周期长，不需要经常检修，所以采用旁路也就没有多大意义了，这样一来不仅仅节省了投资，也节约了用地，所以比较论证后确定采用了方案一。
3 厂用电的设计
发电厂在启动、运转、停役、检修过程中，有大量由电动机拖动的机械设备，用以保证机组的主要设备（如锅炉、气轮机或水轮机、发电机等）和输煤、碎煤、除灰、除尘及水处理的正常运行。这些电动机以及全厂的运行、操作、试验、检修、照明用电设备等都属于厂用负荷，总的耗电量，统称为厂用电。
3.1 厂用电设计的要求和原则
一、接线要求
（1）各机组的厂用电系统应是独立的。特别是200MW及以上机组，应做到这一点。
（2）全厂性公用负荷应分散接入不同机组的厂用母线或公用负荷母线。
（3）充分考虑发电厂正常、事故、检修、启动等运行方式下的供电要求，尽可能地使切换操作简便，启动（备用）电源能在短时内投入。
（4）充分考虑电厂分期建设和连续施工过程中厂用电系统的运行方式，特别要注意对公用负荷供电的影响，也便于过渡，尽量减少改变接线和更换设置。
（5）200MW及以上机组应设置足够容量的交流事故保安电源。当全厂停电时，可以快速启动和自动投入向保安负荷供电。
二、设计原则
厂用电的设计原则与主接线的设计原则基本相同，主要有：
（1）接线应保证对厂用负荷可靠和连续供电，使发电厂主机安全运转。
（2）接线应灵活的适应正常、事故、检修等各种运行方式的要求。
（3）厂用电源的对应供电性。
（4）设计还应适当注意其经济性和发展的可能性并积极慎重的采用新技术、新设备，使厂用电接线具有可行性和先进性。
（5）在设计厂用电接线时，还应对厂用电的电压等级、中性点接地方式、厂用电源及其引线和厂用电接线形式等问题，进行分析和论证。
3.2厂用电源
发电厂的厂用电源，必须供电可靠，且能满足各种工作要求，除应满足具有正常的工作电源外，还应设置备用电源、启动电源和事故保安电源。一般电厂中，都以启动电源兼作备用电源。
设计中每台发电机从各单元机组的变压器低压侧接引一台高压工作厂用变压器作为6KV厂用电系统的工作电源。为了能限制厂用电系统的短路电流，以便是6KV系统能采用轻型断路器，并能保证电动机自启动时母线电压水平和满足厂用电缆截面等技术经济指标要求。
3.3 厂用接线图

4 短路电流计算
4.1 短路电流计算目的及规则
在发电厂电气设计中，短路电流计算的目的的主要有以下几个方面：1、电气主接线的比选。2、选择导体和电器。3、确定中性点接地方式。4、计算软导线的短路摇摆。5、确定分裂导线间隔棒的间距。6、验算接地装置的接触电压和跨步电压。7、选择继电保护装置和进行整定计算。
短路计算的一般规定：
1） 验算导体的电器动稳定、热稳定以及电器开断电流所用的短路电流，应按本工程设计规划容量计算，并考虑电力系统远景的发展计划。
2）选择导体和电器用的短路电流，在电器连接的网络中，应考虑具有反馈作用的异步电动机的影响和电容补偿装置放电电流影响。
3）选择导体和电器时，对不带电抗回路的计算短路点，应选择在正常接线方式时短路电流最大地点。
4）导体和电器的动稳定、热稳定和以及电器的开断电流，一般按三相短路计算。
4.2 短路计算条件
基本假定：
1）正常工作时，三相系统对称运行
2）所有电流的电动势相位角相同
3）电力系统中所有电源均在额定负荷下运行
4）短路发生在短路电流为最大值的瞬间
5）不考虑短路点的衰减时间常数和低压网络的短路电流外，元件的电阻都略去不计
6）不考虑短路点的电流阻抗和变压器的励磁电流
7）元件的技术参数均取额定值，不考虑参数的误差和调整范围
8）输电线路的电容略去不计
4.3短路等值电抗电路及其参数计算
可画出系统的等值电抗图如下图：

选取基准容量为SB=300MVA VB=Vav
SB—— 基准容量； Vav—— 所在线路的平均电压
以上均采用标幺值计算方法，省去“*”。
对于QFSN-300-2型发电机的电抗

Xd%——变压器短路电压的百分数（%）； SN——最大容量绕组的额定容量（MVA）。
对于SSPSL-360000/220型双绕组变压器的电抗

对于OSSPSL-240000/220型三绕组变压器：
所以主变各绕组阻抗计算如下：

=0.5×（25+14-9）=15%

=0.5×（25+9-14）=10%

=0.5×（14+9-25）=-1%
变压器各绕组阻抗标幺值：
X6=X8=US1%×(SB/SN)=15%×300/240=0.1875
X7=X9=US2%×(SB/SN)=10%×300/240=0.125
X10=X11=US3%×(SB/SN)=-1%×300/240=-0.0125
4.3．1在220KV母线上的短路计算
等值电路如下图；

XS=X1=0.02 X12=0.25×X2=0.25×X4=0.25×0.117=0.03
X13=0.25×X3=0.25×X5=0.25×0.167=0.042
等效电路图化简：

XS= X1=0.02 X14= X12+ X13=0.03+0.042=0.072
① 基值的计算
发电机：
② 转移电抗的计算
发电机：
0秒时通过计算曲线求出短路电流标幺值：
系统： 发电机：
总的短路电流：

4.3.2在110KV母线上的短路计算
等值电路图如下：

各元件标幺值如下：
XS=X1=0.02

最后简化到电源到短路点的转移阻抗，如图：

① 基值的计算
系统：
发电机：
② 转移电抗的计算
发电机：
0秒时通过计算曲线求出短路电流标幺值：
系统： 发电机：0.435

冲击电流：
短路容量：
5 电气设备的选择
5.1 断路器的选择
断路器的选择，除满足各项技术条件和环境条件外，还应考虑到要便于安装调试和运行维护，并经济技术方面都比较后才能确定。根据目前我国断路器的生产情况，电压等级在10KV~220KV的电网一般选用少油断路器，而当少油断路器不能满足要求时，可以选用SF6断路器。
5.1.1 220KV侧高压断路器的选择
主变侧断路器的选择：
流过断路器的最大持续工作电流：
为了满足计算的各项条件，查《输配电设备手册》参考资料，选择高压断路器技术参数如下
型

号
额定电压Ue
(kV)
最高工作电压
(kV)
额定电流Ie
(A)
额定开断电流
Iekd(kA)
额定峰值耐受电流(kA)
额定短路关合电流kA
额定短时耐受电流
(kA)3s
固有分闸时间
(S)
LW11-220(P)
220
252
3150、4000
50
125
125
50
35
开断电流校验:
＝50(kA)≥I〞＝34.284 (kA) 开断电流校验合格。
动稳定校验：
额定开关电流 Ig.max＝991.9(A)＜Ie＝3150(A)
额定峰值耐受电流ich＝87.273 (kA)＜idw＝125(kA) 动稳定校验合格。
热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得：
（KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

1764[(kA)2·S] ＞ 热稳定校验合格。
母联断路器的选择：220KV侧母联断路器的最大工作条件与变压器高压220KV侧满足相同的要求，故选用相同设备。即选用SW6-220/1200型少油断路器。
220KV出线短路器的选择：①
②为了满足计算的各项条件，查《输配电设备手册》参考资料附表1-73，选择高压断路器技术参数如下：
LW11-220系列六氟化硫断路器主要技术参数表
型

号
额定电压Ue
(kV)
最高工作电压
(kV)
额定电流Ie
(A)
额定开断电流
Iekd(kA)
额定峰值耐受电流(kA)
额定短路关合电流kA
额定短时耐受电流
(kA)
3s
固有分闸时间
(S)
LW11-220(P)
220
252
3150、4000
50
125
125
50
35
③开断电流校验:
＝50(kA)≥I〞＝34.284 (kA) 开断电流校验合格。
④动稳定校验：
额定开关电流 Ig.max＝82.66e＝3150(A)
额定峰值耐受电流ich＝87.273(kA)＜idw＝125(kA) 动稳定校验合格。
⑤热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间tpr 为1.0S，则短路计算时间：
tk＝tpr+tbr＝1.0+0.07＝1.07(S)
查短路电流计算曲线数字表得：（KA） （KA）
1764[(kA)2·S] ＞ 热稳定校验合格。
所以，所选断路器满足要求，220KV侧回路选择相同的高压断路器。
5.1.2 110KV侧断路器的选择
①出线断路器的选择：流过出线断路器的最大电流应按其最大负荷进行考虑和选择
②了满足计算的各项条件，查《电力系统课程设计及毕业设计》，择高压断路器技术参数如下：
SW4—110Ⅲ（W）型高压断路器参数表
型

号
额定电压Ue(kV)
最高工作电压(kV)
额定电流Ie(A)
额定开断电流Iekd(kA)
动稳定电流峰值kA
额定短路关合电流kA
热稳定电流(kA)
固有分闸时间(S)
合闸
时间
(S)
全开断时
间(S)
4s
SW4—110Ⅲ（W）
110
126
1250
31.5
80
80
31.5
0.05
0.2
0.07
③ 电流校验:＝31.5(kA)≥I〞＝15.441 (kA) 开断电流校验合格。
动稳定校验：
Ig.max＝165.33e＝1250(A) ich＝39.380(kA)＜idw＝80(kA) 校验合格
①220KV侧流过断路器的最大持续工作电流

① 为了满足计算的各项条件，查《输配电设备手册》，择高压断路器技术参数如下：
LW11-220系列六氟化硫断路器主要技术参数表
型

号
额定电压Ue
(kV)
最高工作电压
(kV)
额定电流Ie
(A)
额定开断电流
Iekd(kA)
额定峰值耐受电流(kA)
额定短路关合电流kA
额定短时耐受电流
(kA)
3s
固有分闸时间
(S)
LW11-220(P)
220
252
3150、4000
50
125
125
50
35
③开断电流校验:＝50(kA)≥I〞＝34.284 (kA) 开断电流校验合格。
④动稳定校验：Ig.max＝991.99e＝3150(A) ich=87.273 (kA)＜idw＝125(kA)
动稳定校验合格，所选断路器满足要求。
⑤热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得：
（KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

1764[(kA)2·S] ＞ 热稳定校验合格。
5.1.3 联络变压器两侧的断路器选择
220KV侧流过断路器的最大持续工作电流

① 为了满足计算的各项条件，查《输配电设备手册》，选择高压断路器技术参数如下：
LW11-220系列六氟化硫断路器主要技术参数表
型

号
额定电压Ue
(kV)
最高工作电压
(kV)
额定电流Ie
(A)
额定开断电流
Iekd(kA)
额定峰值耐受电流(kA)
额定短路关合电流kA
额定短时耐受电流
(kA)3s
固有分闸时间
(S)
LW11-220(P)
220
252
3150、4000
50
125
125
50
35
③开断电流校验:＝50(kA)≥I〞＝34.284 (kA) 开断电流校验合格。
④动稳定校验：
Ig.max＝661.13 (A)＜Ie＝3150(A) ich=87.273 (kA)＜idw＝125(kA)
动稳定校验合格，所选断路器满足要求。
⑤热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得： （KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

1764[(kA)2·S] ＞ 热稳定校验合格。
5.2 隔离开关的选择
5.2.1 220KV侧隔离开关选择
流过断路器的最大持续工作电流

①计算数据表：
220kV高压断路器计算数据表
U(kV)
(A)
I〞(kA)
(kA)
220
661.13
34.284
87.273
②为了满足计算的各项条件，查《输配电设备手册》，选择隔离开关技术参数如下：
GW7-220(W)型隔离开关参数表
型号
额定电压KV
额定电流（A）
动稳定电流(峰值)(kA)
热稳定电流(kA)
GW7-220(W)
220
2500
136
50
③动稳定校验：
Ig.max＝661.13 (A)＜Ie＝2500(A) ich＝87.273 (kA)＜idw＝136 (kA)
动稳定校验合格。
热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得：
（KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

1764[(kA)2·S] ＞ 热稳定校验合格。
所以，所选隔离开关满足要求。
出线隔离开关的选择
出线回路设备应按最大负荷进行考虑选择，所以流过隔离开关的工作电流最大时为系统全部出力通过一回110入系统时

① 计算数据表： 220kV隔离开关计算数据表
U(kV)
(A)
I〞(kA)
(kA)
220
192.887
34.384
87.273
②为了满足计算的各项条件，查《输配电设备手册》参考资料附表，择高压断路器技术参数如下：
GW7-220型高压断路器参数表
型号
额定电压KV
额定电流（A）
动稳定电流峰值(kA)
热稳定电流(kA)
GW7-220
220
2500
125
50
③动稳定校验：
Ig.max＝55.111 (A)＜Ie＝2500(A) ich＝87.273 (kA)＜idw＝125(kA)
动稳定校验合格。
热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得：
（KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

1764[(kA)2·S] ＞ 热稳定校验合格。
所以，所选隔离开关满足要求，220KV侧选择相同的隔离开关。
5.2.2 110KV侧隔离开关的选择
母联隔离开关选择
由于当一台主变停运时，母联才会有大电流流过，所以其最大运行条件与变中110kv侧有着同样的要求，故可以选用相同型号的隔离开关。
出线侧隔离开关的选择
流过出线隔离开关的最大电流应按其最大负荷进行考虑和选择，所以隔离开关的最大工作电流

① 计算数据表：
110kV高压断路器计算数据表
U(kV)
Igmax(A)
I〞(kA)
(kA)
110
199.776
15.441
39.380
② 了满足计算的各项条件，查《输配电设备手册》，选择隔离开
关技术参数如下：
GW5-110型高压断路器参数表
型号
额定电压KV
额定电流（A）
动稳定电流峰值(kA)
热稳定电流(kA)
GW5-11
110
1250
80
31.5
③动稳定校验：
Ig.max＝199.776 (A)＜Ie＝1250(A) ich＝24.379 (kA)＜idw＝80(kA)
动稳定校验合格。
热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得：
（KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

1764[(kA)2·S] ＞ 热稳定校验合格。
所以，所选隔离开关满足要求。
110KV侧旁路的隔离开关的最大工作条件与110KV侧出线回路满足相同的要求，故选用相同设备。
5.2.3 联络变压器两侧隔离开关的选择
220kv侧隔离开关的选择
流过断路器的最大持续工作电流

计算数据表：
220kV高压断路器计算数据表
U(kV)
(A)
I〞(kA)
(kA)
220
661.13
34.284
87.273
②了满足计算的各项条件，查《输配电设备手册》1-157，选择隔离开关技术参数如下：
GW7-220(W)型隔离开关参数表
型号
额定电压KV
额定电流（A）
动稳定电流(峰值)(kA)
热稳定电流(kA)
GW7-220(W)
220
2500
136
50
③稳定校验：
Ig.max＝661.13 (A)＜Ie＝2500(A) ich＝87.273 (kA)＜idw＝136 (kA)
动稳定校验合格。
热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得： （KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

1764[(kA)2·S] ＞ 热稳定校验合格。
所以，所选隔离开关满足要求。
220KV侧母联隔离开关的最大工作条件与变压器高压220KV侧满足相同的要求，故选用相同设备。
110kv侧隔离开关的选择
流过隔离开关的最大持续工作电流
计算数据表：
为了满足计算的各项条件，查《发电厂电气部分》选择隔离开关技术参数如下：
GW5-110高压断路器参数表
型号
额定电压KV
额定电流（A）
动稳定电流峰值(kA)
热稳定电流(kA)
GW5-110
110
1600
80
31.5
动稳定校验：
Ig.max＝661.13 (A)＜Ie＝1600(A) ich＝39.380 (kA)＜idw＝80(kA)
动稳定校验合格。
4热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得： （KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

1764[(kA)2·S] ＞ 热稳定校验合格。
所以，所选隔离开关满足要求。
5.3 电流互感器的选择
电流互感器的选择和配置应按下列条件：
型式：电流互感器的型式应根据使用环境条件和产品情况选择。对于6~20KV屋内配电装置，可采用瓷绝缘结构和树脂浇注绝缘结构的电流互感器。对于35KV及以上配电装置，一般采用油浸式瓷箱式绝缘结构的独立式电流互感器。有条件时，应尽量采用套管式电流互感器。
5.3.1 220KV侧电流互感器的选择
主变220KV侧CT的选择
(1)．一次回路电压：
(2)．一次回路电流：
由此可得，初选LCWB7-220W1户外独立式电流互感器，其参数如表如下
技术参数
额定电流比
准确级次
1S热稳定倍数
动稳定倍数
/5
0.5

(3)．动稳定校验：
满足动稳定要求。
(4). 热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得： （KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

2500[(kA)2·S] ＞ 热稳定校验合格。
综上所述，所选LCWB7-220W1满足要求。
220KV出线回路CT的选择
(1)．一次回路电压：
(2)．一次回路电流：
选择LCLWD3-220户外独立式电流互感器，其参数如下表
电流互感器技术参数
额定电流比
准确级次
1S热稳定倍数
动稳定倍数
600/5
0.5

(3)．动稳定校验：
满足动稳定要求。
(4) 稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为1S，则短路计算时间：
＝1+0.07＝1.07(S)
查短路电流计算曲线数字表得： （KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）

3136[(kA)2·S] ＞ 热稳定校验合格。
综上所述，所选LCLWD3-220满足要求。
5.3.3 110KV侧的电流互感器的选择
联络变压器110KV的CT的选择
(1)．一次回路电压：
(2)．二次回路电流：
选择户外独立式电流互感器LCWB6-110W2，其参数如下表
电流互感器技术参数
额定电流比
准确级次
1S热稳定倍数
动稳定倍数
400~800/5
0.5

(3)．动稳定校验：
满足要求；
(4)．热稳定校验：
短路电流的热效应（kA2·S）：设继电保护时间为2S，则短路计算时间：
＝2+0.07＝2.07(S)
查短路电流计算曲线数字表得：
（KA） （KA）
（由于短路电流切除时间﹥1 S，导体发热主要由短路电流周期分量来决定，此时可不计非周期分量的影响。）
