矿井提升设备选型设计.doc

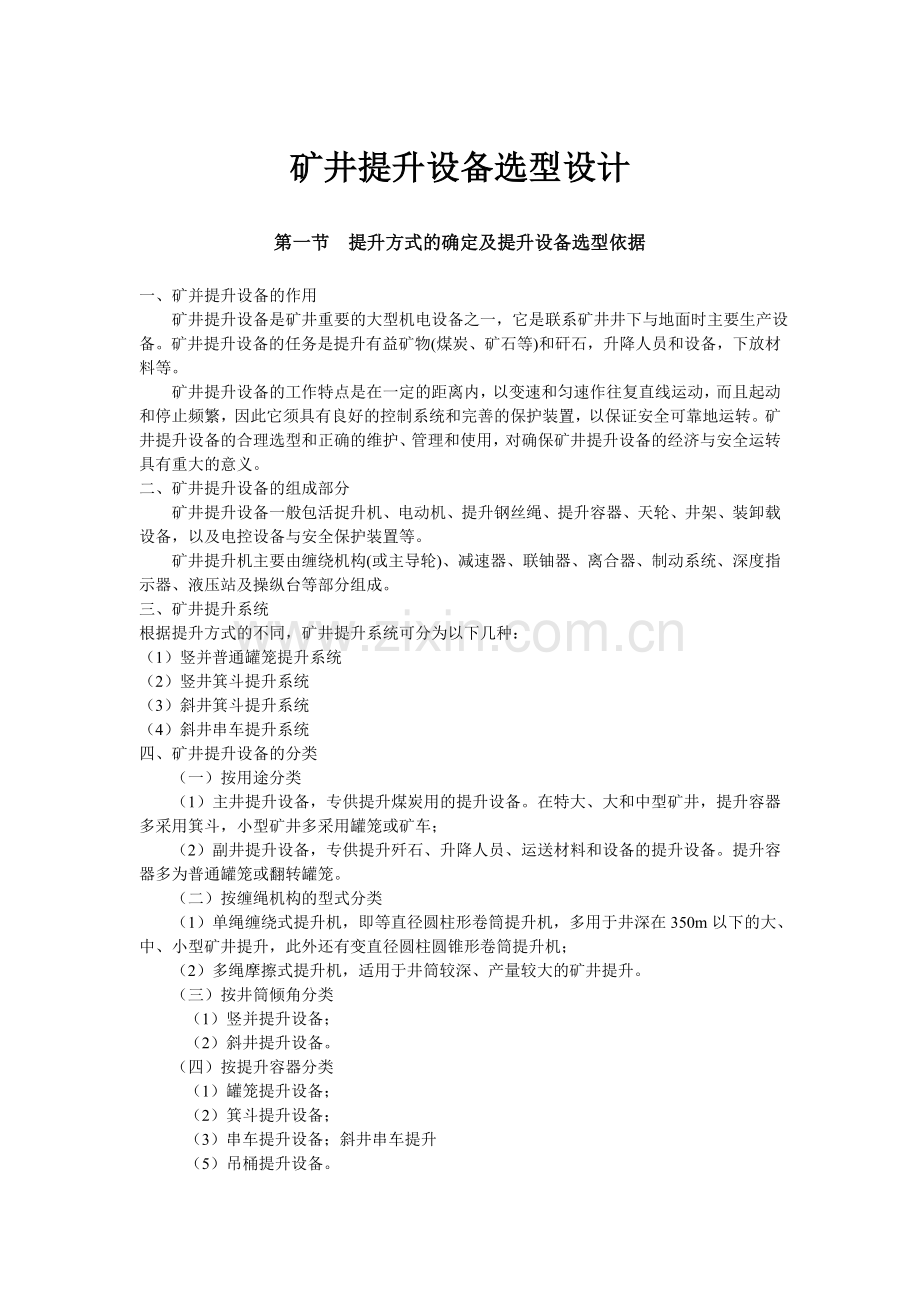

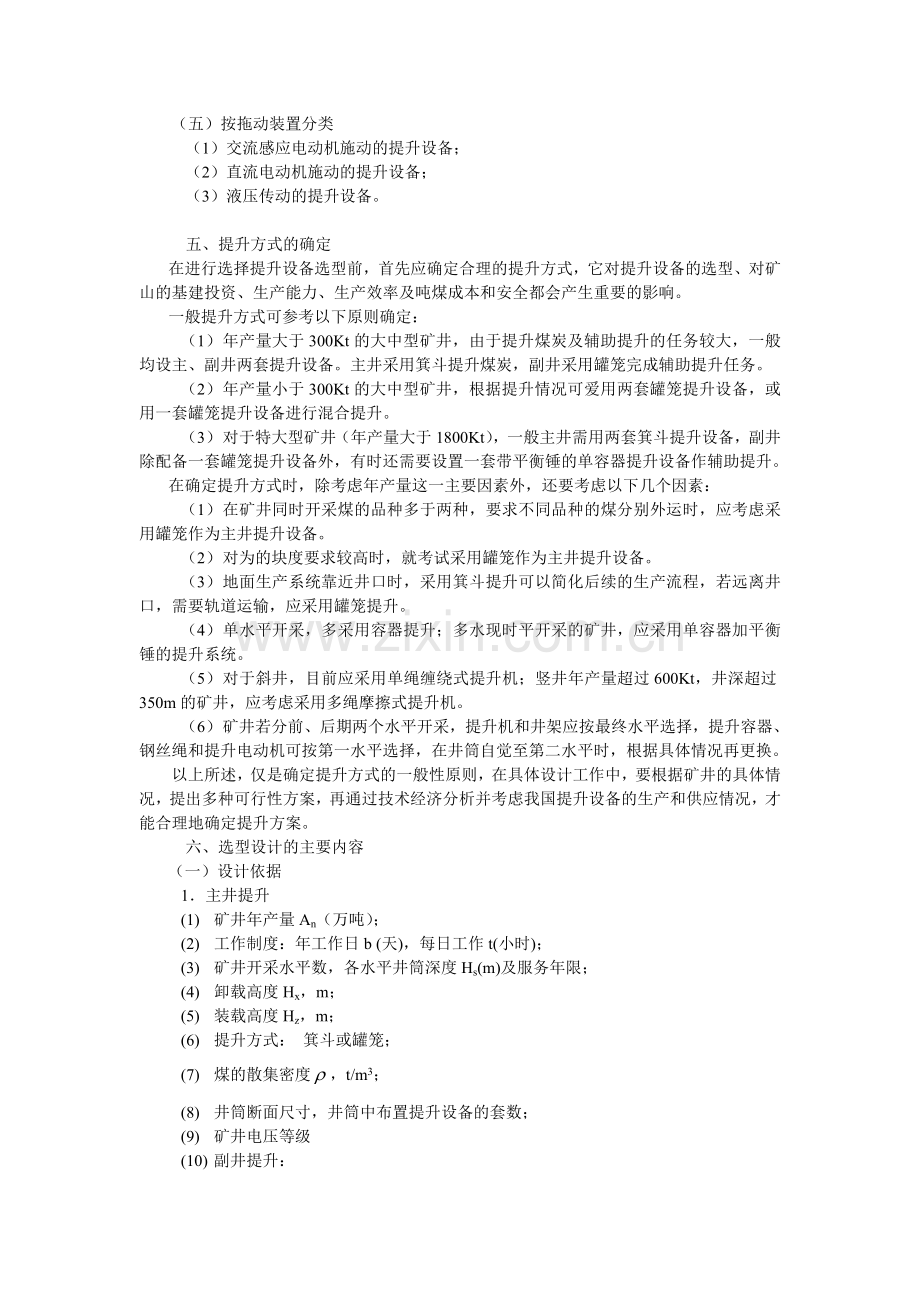

矿井提升设备选型设计第一节 提升方式的确定及提升设备选型依据一、矿并提升设备的作用 矿井提升设备是矿井重要的大型机电设备之一，它是联系矿井井下与地面时主要生产设备。矿井提升设备的任务是提升有益矿物(煤炭、矿石等)和矸石，升降人员和设备，下放材料等。矿井提升设备的工作特点是在一定的距离内，以变速和匀速作往复直线运动，而且起动和停止频繁，因此它须具有良好的控制系统和完善的保护装置，以保证安全可靠地运转。矿井提升设备的合理选型和正确的维护、管理和使用，对确保矿井提升设备的经济与安全运转具有重大的意义。二、矿井提升设备的组成部分矿井提升设备一般包活捉升机、电动机、提升钢丝绳、提升容器、天轮、井架、装卸载设备，以及电控设备与安全保护装置等。矿井提升机主要由缠绕机构(或主导轮)、减速器、联铀器、离合器、制动系统、深度指示器、液压站及操纵台等部分组成。三、矿井提升系统根据提升方式的不同，矿井提升系统可分为以下几种：（1）竖并普通罐笼提升系统（2）竖井箕斗提升系统（3）斜井箕斗提升系统（4）斜井串车提升系统四、矿井提升设备的分类 （一）按用途分类 （1）主井提升设备，专供提升煤炭用的提升设备。在特大、大和中型矿井，提升容器多采用箕斗，小型矿井多采用罐笼或矿车； （2）副井提升设备，专供提升歼石、升降人员、运送材料和设备的提升设备。提升容器多为普通罐笼或翻转罐笼。 （二）按缠绳机构的型式分类 （1）单绳缠绕式提升机，即等直径圆柱形卷筒提升机，多用于井深在350m以下的大、中、小型矿井提升，此外还有变直径圆柱圆锥形卷筒提升机；（2）多绳摩擦式提升机，适用于井筒较深、产量较大的矿井提升。（三）按井筒倾角分类（1）竖并提升设备；（2）斜井提升设备。（四）按提升容器分类（1）罐笼提升设备；（2）箕斗提升设备；（3）串车提升设备；斜井串车提升（5）吊桶提升设备。（五）按拖动装置分类（1）交流感应电动机施动的提升设备；（2）直流电动机施动的提升设备；（3）液压传动的提升设备。五、提升方式的确定在进行选择提升设备选型前，首先应确定合理的提升方式，它对提升设备的选型、对矿山的基建投资、生产能力、生产效率及吨煤成本和安全都会产生重要的影响。一般提升方式可参考以下原则确定：（1） 年产量大于300Kt的大中型矿井，由于提升煤炭及辅助提升的任务较大，一般均设主、副井两套提升设备。主井采用箕斗提升煤炭，副井采用罐笼完成辅助提升任务。（2） 年产量小于300Kt的大中型矿井，根据提升情况可爱用两套罐笼提升设备，或用一套罐笼提升设备进行混合提升。（3） 对于特大型矿井（年产量大于1800Kt），一般主井需用两套箕斗提升设备，副井除配备一套罐笼提升设备外，有时还需要设置一套带平衡锤的单容器提升设备作辅助提升。在确定提升方式时，除考虑年产量这一主要因素外，还要考虑以下几个因素：（1） 在矿井同时开采煤的品种多于两种，要求不同品种的煤分别外运时，应考虑采用罐笼作为主井提升设备。（2） 对为的块度要求较高时，就考试采用罐笼作为主井提升设备。（3） 地面生产系统靠近井口时，采用箕斗提升可以简化后续的生产流程，若远离井口，需要轨道运输，应采用罐笼提升。（4） 单水平开采，多采用容器提升；多水现时平开采的矿井，应采用单容器加平衡锤的提升系统。（5） 对于斜井，目前应采用单绳缠绕式提升机；竖井年产量超过600Kt，井深超过350m的矿井，应考虑采用多绳摩擦式提升机。（6） 矿井若分前、后期两个水平开采，提升机和井架应按最终水平选择，提升容器、钢丝绳和提升电动机可按第一水平选择，在井筒自觉至第二水平时，根据具体情况再更换。以上所述，仅是确定提升方式的一般性原则，在具体设计工作中，要根据矿井的具体情况，提出多种可行性方案，再通过技术经济分析并考虑我国提升设备的生产和供应情况，才能合理地确定提升方案。六、选型设计的主要内容（一）设计依据1主井提升(1) 矿井年产量An（万吨）；(2) 工作制度：年工作日b (天)，每日工作t(小时)；(3) 矿井开采水平数，各水平井筒深度Hs(m)及服务年限；(4) 卸载高度Hx，m；(5) 装载高度Hz，m；(6) 提升方式： 箕斗或罐笼；(7) 煤的散集密度，t/m3；(8) 井筒断面尺寸，井筒中布置提升设备的套数；(9) 矿井电压等级(10) 副井提升： 2副井提升(1) 矿井年产量An（万吨）；(2) 工作制度：年工作日b (天)，每日工作t(小时)：(3) 矿井开采水平数，各水平井筒深度Hs(米)及服务年限；(4) 矸石年产量：如无特别指出，一般可按煤产量的1520估算；(5) 最大班下井人数、材料消耗量、需运送设备数量、炸药等下井次数。(6) 矿车规格；(7) 井筒断面尺寸，井筒中布置提升设备套数；(8) 井上、井下车场布置形式；(9) 矿井电压等级。（二）提升设备选型设计的主要内容包括：(1) 计算并选择提升容器(2) 计算并选择提升钢丝绳(3) 计算滚筒直径并选择提升机(4) 计算天轮直径并选择天轮(5) 提升机与井筒相对位置的计算(6) 运动学及动力学计算(7) 电动机功率的验算(8) 计算吨煤电耗及效率（对于主井提升）(9) 制定最大班作业时间平衡表（对于副井提升）第二节 立井单绳缠绕式主井提升设备的选型设计一、提升容器的选择立井提升容器主要是箕斗和罐笼。在同等条件下，箕斗与罐笼相比，质量小，所需井筒断面小，装卸载快，提升能力大，电动机功率小，提升效率高，便于实现自动化。缺点是用途单一，需设置煤仓及装卸载设备，需另设辅助提升设备，井架较高，井筒较深。可根据矿井生产能力的大小确定提升容器的类型。提升容器的类型确定后，就要计算提升容器的容量，并从容器规格表中选择标准容器，也可根据现场要求自行设计非标准容器。在矿井年产量、工作制度一定的情况下，可以选择大容量容器低速提升；也可以选择小容量容器高速提升。这两种提升方式，前者因容器大，所需提升钢丝绳直径粗，提升机直径大，电动机功率大，设备初期投资高，但运行电费低，后者则反之。在实际工作中确定提升方案时，要先对两种方案进行选型计算，从初期投资，运行电费等各方面进行技术经济比较，考虑现场特殊需要，确定经济合理的提升方案。在做方案设计时，可采用经济提升速度的方法。一般认为经济的提升速度为： （m/s） （31）式中 提升高度（m）；一般情况下取中间值进行计算，即 ；对于箕斗提升 （m）； （32） 式中 矿井深度； 卸载高度，箕斗提升可取1525m；罐笼提升可取为0； 装载高度，箕斗提升可取1825m；罐笼提升可取为0；根据经济提升速度，可估算经济提升时间： （33）式中 提升加、减速度(开始可假定加、减速度相等)，对罐笼可暂取为0.70.75m/s2；对箕斗可暂取为0.8m/s2； 容器爬行阶段附加时间，对罐笼可暂取为5s；对箕斗可暂取为10s； 容器装卸载休止时间，可暂取为10s；一次经济提升质量为： (吨) （34）式中 矿井年产量（吨/年）； 提升富裕系数，对第一水平要求1.2； C 提升不均匀系数，有井底煤仓C=1.15；无井底煤仓C=1.2； t 日工作小时数，取14小时； b 年工作日，取300天；根据计算所得，从表31立井单绳箕斗规格表中选取一次提升质量与之相近的标准箕斗；写出所选箕斗的型号，容器质量（kg）, 有效容积(m3)及两箕斗在井筒中的中心矩S（m）等参数。 实际一次提升质量Q（吨）为： Q=V （35）式中 V箕斗的有效容积，m3； 货载的散集密度；t/m3。箕斗选定后因实际提升质量与经济提升质量一般情况下不相等，所以要按实际提升质量Q，重新计算一下完成生产任务所需要的最大一次提升循环时间： （36）表31 立井单绳箕斗规格表型号JL3JL4JL6JL8名义装载质量（t）有效容积（m3）提升钢丝绳直径（mm)33.33144.43766.64388.843钢丝绳罐道直径（mm)3250根据安全系数确定数量4刚性罐道规格380N/m钢轨数量2箕斗质量（t）最大终端负荷质量（t）最大提升高度（m）箕斗总高（mm）箕斗中心距（mm）适用井筒直径（m）3.88500778018304.54.49.5650865018304.55.012700945018704.5或55.514.5500925021005适应提升机型号2JK2.52JK2.52JK32JK3.52JK32JK3.5由此可估算出完成生产任务所需提升速度的最小值： （m/s） （37）可作为选择提升速度的依据，实际提升速度应根据实际所选提升机直径、减速器减速比、提升电动机的额定转速计算。关于 选择见提升机及提升电动机的选择部分。二、提升钢丝绳的选择立井单绳缠绕式提升一般选用619的钢丝绳，如条件许可也可选用线接触钢丝绳或异型股钢丝绳。钢丝绳品种选定后，就要具体确定钢丝绳的直径和型号参数。提升钢丝绳的选择按煤矿安全规程的规定，应采用最大静载荷来进行计算并考虑一定的安全系数。各种提升设备用的钢丝绳，悬挂时的安全系数，必须符合下列规定：（1）专用于升降人员的，不低于；（2）升降人员和物料用的，升降人员时不低于，升降物料时不低于7.5； （3）专用于升降物料的，不低于6.5； （4）多绳摩擦提升钢丝绳，专用于升降人员的，不低于9.2-0.0005；升降人员或升降人员和物料用的, 升降人员时不低于9.2-0.0005, 升降物料时不低于8.2-0.0005；专用于升降物料的7.2-0.0005；以上各式中钢丝绳悬垂长度；对于立井单绳缠绕式提升钢丝绳悬垂长度： （38）式中井架高度，m ；在井架高度尚未精确确定前，可近似选取为：罐笼提升，1525m;箕斗提升3035m；可按式（39）计算单绳缠绕式提升钢丝绳每米重力： (N/m) （39）式中 QZ容器质量kg； Q次提升质量kg； 钢丝绳中钢丝的抗拉强度（Mpa=mm2）；提升钢丝绳可取为1550 Mpa（新国标1570）或1700 Mpa(新国标1670)。计算出钢丝绳每米重力后，可从表32钢丝绳规格表中选每米重力稍大于的钢丝绳，并查出该绳全部钢丝破断力之和（N）及其它参数。可按式（310）验算选定钢丝绳的实际安全系数 （310）若不小于规程规定，则此绳可用，写出钢丝绳标号：例如:619，直径为34 mm, 为1700 Mpa,钢丝的韧性号，光面，右同向捻的钢丝绳，钢丝绳标号为：钢丝绳619341700光右同GB1102-74还要查出钢丝绳的每米重力p，钢丝直径；若不满足规程规定，则需重选钢丝绳。可增大钢丝绳直径或加大，重新验算直到满足要求为止。需注意根据新国标GB89192006重要用途钢丝绳标准，目前新出厂钢丝绳力学性能参数表中给出的是钢丝绳最小破断拉力（KN），而钢丝绳最小破断拉力与钢丝绳全部钢丝破断力之和不同，二者之间可按GB89192006给出的系数换算。钢丝绳最小全部钢丝破断力之和=钢丝绳最小破断拉力换算系数部分类型钢丝绳的换算系数如下表所示：钢丝绳类别676196371876V19换算系数1.1341.2141.2261.2831.177表3-2（1） 绳67 股（1+6）绳纤维芯直 径钢丝总断面 积参考重力钢丝绳公称抗拉强度 N/mm2钢丝绳钢丝14001550170018502000钢丝破断拉力总和mmmm2N/100mN（不小于）3.84.75.88.57.58.48.410.511.512.013.014.015.016.017.018.620.622.624.626.028.030.032.034.536.50.40.50.60.70.80.91.01.11.21.31.41.51.61.71.82.02.22.42.62.83.03.23.53.84.05.288.2411.8716.1621.1026.7132.9739.8847.4855.7264.6274.1884.4095.28108.82131.88159.57189.91222.88258.48296.73337.81403.88476.09527.5250.478.7113.4154.0201.5256.1314.9380.9453.4532.1617.1708.4806.0909.91020.01259.01624.01814.02129.02648.02854.03224.03857.04547.05038.07390115001660022600295003780046100558004640078000904001035001180001330001469001845002230002855003120003615004150004725005650005666007385008180127001830015000327004140051100618007350086300100000114500130500147500166500204000247000294000345000400500459500523000626000737500817500897014000201002740035800454005600067800807009470010950012800014300016150018150022400027100032250037850043900050400057350097601620021900298003900049400609007370087800103000119500137000156000176000197500243500105001840023700323004220053400659007890084800111000129000148000168500190500213500263500295000351000412000478000548500624500686500809000896600表3-2（2） 钢丝绳619股（1+6+12）绳纤维芯直 径钢丝总断面 积参考重力钢丝绳公称抗拉强度 N/mm2钢丝绳钢丝14001550170018502000钢丝破断拉力总和mmmm2N/100mN（不小于）6.27.79.311.012.514.016.517.018.610.022.523.024.528.028.031.034.037.040.043.048.00.40.50.60.70.80.91.01.11.21.31.41.51.61.71.82.02.22.42.62.83.014.3222.3732.2243.8557.2772.4989.49108.28128.87161.24175.40201.35229.09258.63289.95357.96433.13515.46604.95701.60805.41135.3211.8304.5414.4541.2685.0846.71023.01218.01429.01658.01903.02165.02444.02740.03383.04093.04871.05717.06630.07611.02000031300151006130080100101000125000151500180000211500245500281500320500362000406600501000606000721500846500982000112500022100346004990067900887001120001385001876001995002340002715003120003550004005004490005545006710007986009876001085000124500024300380005470074500973001230001520001840002190002570002980003420003890004395004925006085007360008760001026000119000013650002640041300596008110010550013400016550020900023800027950032400037200042350047800053600066200028600447005440087700114500144500178500216500257500302000350500402500458000517000579500716500801000953500111500012950001490000表3-2（3） 绳187股（1+6）绳纤维芯直 径钢丝总断面 积参考重力钢丝绳公称抗拉强度 N/mm2钢丝绳钢丝14001550170018502000钢丝破断拉力总和mmmm2N/100mN（不小于）6.27.79.311.012.514.016.517.018.520.021.523.024.520.028.031.034.037.040.046.046.00.40.50.60.70.80.91.01.11.21.31.41.51.61.71.82.02.22.42.62.83.015.8324.7335.6148.4763.3080.1298.91119.68142.43167.16193.86222.55253.21286.85320.47395.64478.72569.72668.63775.45890.19148.0281.2333.0453.2591.9749.1924.81119.01332.01563.01813.02081.02368.02673.02996.03699.04476.05327.06252.07250.08323.022100346004980067800886001120001380001675001990002340002710003115003540004000004485005535006700007975009660001085000124500024500383005610075100981001240001530001855002205002590003000003445003920004480004966006130007420008830001035000120000013750002690042000605008230010750013600016300020300024200028400032950037800043000048550064450067250081350096850011350001315000151000029200457006570089600117000148000182500221000283000309000358500411500468000528500592500781500316004940071200869001255001600001975002390002845003340003875004450005060005715006405007910008855001050000123500014800001645000表3-2（4） 绳6w(19)股（1+6+）绳纤维芯直 径钢丝总断面 积参考重力钢丝绳公称抗拉强度 N/mm2钢丝绳钢 丝14001550170018502000中 心第一层第二层钢丝破断拉力总和大的小折mmmm2N/100mN（不小于）8.09.211.018.013.514.516.017.519.020.021.522.524.025.527.030.032.535.038.040.00.60.70.80.91.01.11.21.31.41.51.61.71.81.92.02.22.42.62.83.00.650.650.760.860.951.051.151.251.351.401.51.61.71.81.92.12.32.52.72.80.60.70.80.91.01.11.21.31.41.51.61.71.81.92.02.22.42.62.83.00.450.50.60.650.750.80.81.01.051.11.21.251.351.41.51.651.81.92.12.226.1435.1647.1759.0674.3789.14107.74128.14147.28163.77188.68211.79240.00265.97297.48361.14430.97511.52589.18655.07243.1327.0438.7549.8691.6829.01002.01182.01370.01523.01755.01970.02232.02474.02767.03659.04008.04664.05479.06092.0365004920086000826001040001245001605001790002060002290002640002955003350003720004160005055006030007020008245009170004050054400731009150011500013800016650019850022000025350029200032800037200041200046100055960066800077700091300010150004400059700801001000001260001515001830002175002500002780003205003600004080004520005055006135007325008225001000000111000048000650008720010900013760016450019900023700027200030250034900039150044400049200055000062000703009430011800014850017800021500026600029450032700037700042850048000053150059450066800079700092750010850001210000表3-2（5） 绳6X（19）股（1+9+9）绳纤维芯直 径钢丝总断面 积参考压力钢丝绳公称抗拉强度N/mm2钢丝绳钢 丝14001550170018502000中 心第一层第二层金属绳芯钢丝破断拉力总和mmmm2N/100mN（不小于）8.811.013.015.017.519.521.528.526.028.530.532.534.637.00.81.01.21.41.61.82.02.22.42.02.83.03.23.50.40.50.60.70.80.91.01.11.21.31.41.51.61.70.70.851.051.201.41.61.751.92.12.32.52.82.83.00.40.50.550.850.750.80.91.01.11.151.251.31.430.5743.9368.7891.04122.27158.11191.05227.12275.11327.72384.95424.32489.09561.71284.3427.1539.7846.71137.01470.01777.08112.02559.03048.03580.03946.04549.05224.042700643009620012700017100022100026700031750038500045850058850059400068450078600047300711001065001410001895002450002950003620004260005075005965006575007580008705005190078000116500164500207500268600324500386000467500557000654000721000831000954500665008480012700016800022600029250036300042000061100918001375001820002446003160003820004640005085006060007120007846009045001035000表3-2（6） 绳6XW(36)股（1+7+14）绳纤维芯直 径钢丝总断面 积参考重力钢丝公称抗拉强度 N/mm2钢丝绳钢 丝14001550170018502000中 心第一层第二层第三层金 属绳 芯钢丝破断拉力总和大 的小 的mmmm2N/100mN（不小于）21.523.025.026.528.530.032.034.035.539.542.546.549.553.01.41.51.61.751.852.02.12.22.32.62.83.03.25.31.01.053.151.21.31.41.451.551.651.81.952.12.32.41.01.051.151.21.31.41.451.551.631.81.952.12.32.40.750.80.850.91.01.051.11.21.251.351.51.61.71.81.21.31.41.51.61.71.81.92.02.22.42.62.83.00.80.860.961.01.051.151.21.251.351.51.61.751.92.0188.67216.84252.33284.45329.33375.00412.95466.74619.71624.72741.66863.341009.311137.791745.01997.02834.02831.03048.03489.03820.04817.04807.05779.06860.07986.09336.010525.02610003224003530003980004610005250005780006530007275008745001035000120500014100001590000292000334500391000440500510000581000640000723000805500968000114500013350001560000176000032060036650042850048350055950063750070200079300088300010600001260000146500017150001930000349000399000466500526000609000693500763500863000961000377000431500504500568500658500750000825500933000103500011550001370000159500018650002100000（一）绳6（30）股（6+12+12）绳纤维芯（二）绳6（30）股（0+12+12）绳和股纤维芯表3-2（7） （三）绳6（21）股（0+9+12）绳和股纤维芯直 径全部钢
