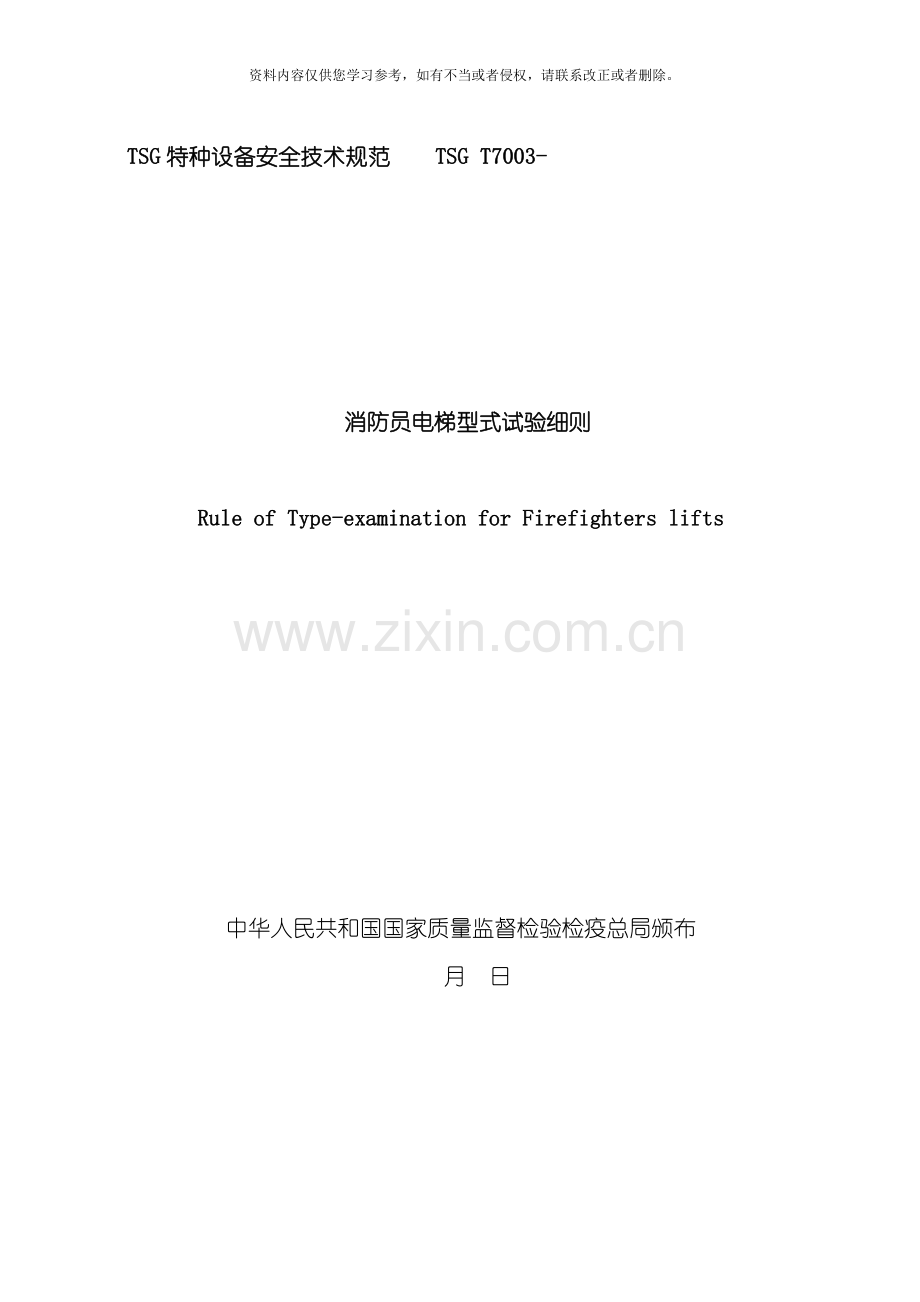

TSG特种设备安全技术规范 TSG T7003-

消防员电梯型式试验细则

Rule of Type-examination for Firefighters lifts

中华人民共和国国家质量监督检验检疫总局颁布
月 日

目 录

消防员电梯型式试验细则 ………………………………………………………………… 1

附件1 消防员电梯型式试验所需技术文件和资料 …………………………………… 3
附件2 消防员电梯型式试验方法 ……………………………………………………… 4
附件3 特种设备型式试验报告( 消防员电梯型式试验报告格式) ………………… 10

消防员电梯型式试验细则

第一条 为了规范消防员电梯的型式试验, 统一消防员电梯型式试验的项目、 内容、 要求、 方法与型式试验报告书格式, 根据《特种设备安全监察条例》和《电梯型式试验规则》, 制定本细则。
第二条 本细则适用于曳引驱动、 强制驱动和液压驱动式消防员电梯, 在具体内容上只是规定了消防员电梯的特殊要求部分。
把本细则的内容和《曳引和强制驱动式电梯型式试验细则》或《液压电梯型式细则》结合起来, 就是消防员电梯型式试验的完整内容。对于曳引或强制驱动式无机房消防员电梯, 还应增加《无机房电梯型式试验细则》的内容。
第三条 开展消防员电梯型式试验的技术机构( 以下简称型式试验机构) , 以及上述电梯的设计与制造等相关单位, 必须遵守本细则的规定。
第四条 本细则的技术指标和要求主要引用了《电梯制造与安装安全规范 — 特殊用途的乘客和客货电梯 — 第72部分: 消防员电梯》欧洲标准的规定。如上述标准被修订或有相应的国家标准发布, 应以国家标准或最新标准为准。
第五条 在正式型式试验之前, 型式试验申请单位应当向型式试验机构提供本细则附件1《消防员电梯型式试验所需技术文件和资料》中规定的技术文件和资料。
第六条 型式试验申请单位应当为型式试验机构提供一台安装调试完毕、 能够正常运行的完整电梯作为型式试验样品, 而且应当已经经过型式试验申请单位的自检。
第七条 消防员电梯进行型式试验的前提, 实施型式试验的条件、 地点、 程序与合格判定规则, 以及型式试验机构应当履行的职责, 必须按照《电梯型式试验规则》执行。
第八条 型式试验机构进行消防员电梯型式试验的内容、 要求与方法, 必须按照本细则附件2《消防员电梯型式试验方法》中的规定执行。特殊情况应当按照《电梯型式试验规则》的规定执行。
第九条 型式试验完成后, 型式试验机构必须按照《电梯型式试验规则》的规定和本细则规定的消防员电梯的《特种设备型式试验报告》( 附件3) 格式, 出具型式试验报告书。
第十条 本细则由国家质量监督检验检疫总局解释。
第十一条 本细则自 月 日起施行。

附件: 1. 消防员电梯型式试验所需技术文件和资料
2. 消防员电梯型式试验方法
3. 特种设备型式试验报告( 消防员电梯型式试验报告格式)

附件1
消防员电梯型式试验所需技术文件和资料
序号
资料名称
资料内容要求
1.
与驱动或布置方式有关的资料
a. 对曳引和强制驱动式消防员电梯, 《曳引和强制驱动式电梯型式试验细则》附件1所要求的文件和资料;
b. 对液压驱动式消防员电梯, 《液压电梯型式试验细则》附件1所要求的文件和资料;
c. 对无机房式消防员电梯, 《无机房电梯型式试验细则》附件1所要求的文件和资料。
2.
对环境和建筑物的要求
电梯预期的用途, 工作温度、 对防火前室/环境的要求, 井道和底坑的防水、 排水要求, 电梯本身无法考虑解决的重大危险等。
3.
控制系统的功能描述
主要是优先召回阶段和消防服务阶段的功能说明。
4.
对消防员的救援
从内部或外部救援的方法、 救援程序。
5.
对供电电源的要求
对供电电源的要求, 供电的转换要求, 业主的维护保养责任。
6.
对消防服务通讯系统的要求
对消防服务通讯系统的要求, 业主的维保和定期试验责任。
7.
电气设备防护等级的证明文件
本细则附件2中第3项”设备的防护”所要求电器的防护等级证明文件。
8.
其它必要资料
型式试验机构与型式试验申请方协商同意, 要求补充的其它必要资料。

附件2
消防员电梯型式试验方法
检验项目
项目编号
检 验 内 容 与 要 求
检 验 方 法
1系统供电及消防员开关
1.1
电梯和照明的供电系统应由设置在防火区域内的第一和第二( 即应急或备用) 电源组成。第一和第二电源的供电电缆应是防火的, 它们互相之间以及与其它供电之间应是分离的。
审查电气原理图和接线图, 现场目测检查。
1.2
第二电源应足以驱动额定载荷的消防员电梯运行。第二电源供电时, 从电梯门关闭以后起, 消防员电梯应能在60s 内从消防服务通道层到达最远的层站。
审查设计文件要求。必要时现场模拟测量。
1.3
供电转换时应不需要进行校正运行; 当恢复供电时, 电梯应立即进入服务状态。如果电梯需要移动以确定它的位置, 它应向着消防服务通道层运行不超过两个楼层, 并显示它的位置。
审查电气原理图及控制程序说明, 手动模拟试验。
1.4
在井道外的消防服务通道层的前室内应设置在一个用来优先为消防员提供服务的开关——消防员电梯开关。该开关应设置在距消防员电梯水平距离2m之内, 高度在地面以上1.8m到2.1m之间的位置, 并应用”消防员电梯象形图”做出标记。
现场目测检查。审查设计或安装说明。
1.5
消防员电梯开关的操作应借助于一个GB7588附录B规定的三角钥匙。该开关的工作位置应是双稳态的, 并应清楚地用”1”和”0”标示出。位置”1”是消防员服务状态。
现场目测检查。审查设计或安装说明。
2设置及环境要求
2.1
消防员电梯在下列条件下应能够正确运行:
a) 当在0℃到65℃范围的环境温度工作时, 电气／电子层站控制装置和指示器应能继续工作到建筑结构所要求的一个时间, 例如2 h, 使消防员为了进行救援能发现电梯轿厢所在位置, 比如轿厢被封锁( 阻断) 的地方。
b) 不在防火前室内的消防员电梯的所有其它电气／电子元器件, 设计应保证它们在0℃到40℃环境温度范围内能正确工作;
c) 在井道和／或机房充满烟雾时, 电梯控制的正确机能应至少确保建筑结构所要求的一个时间, 例如2 h。
审查设计文件, 分析高温、 烟雾保护措施。
2.2
电梯井道应独立设置, 井内严禁敷设可燃气体和甲、 乙、 丙类液体管道, 并不应敷设与电梯无关的电缆、 电线等。井道壁除开设电梯门洞和通气孔外, 不应开设其它洞口。
审查电梯土建设计要求。现场目测检查。
2.3
消防员电梯的额定载荷不能小于800kg, 其轿厢净尺寸不能小于1100mm宽乘以1400mm深, 轿厢的最小净入口宽度应为800mm。
对于预定用途包括疏散的地方, 或者轿厢有两个入口的消防员电梯, 其最小额定载荷应为1000kg, 轿厢的最小尺寸应为1100mm宽乘以2100mm深。
审查设计说明, 现场对照实物。

检验项目
项目编号
检 验 内 容 与 要 求
检 验 方 法
2设置及环境要求
2.4
从电梯门关闭以后起, 消防员电梯应能在60s内从消防服务通道层到达最远的层站。
用计时器测量运行时间。
2.5
消防员电梯应服务于建筑物的每一楼层。
应使用自动操作水平滑动的联动轿厢和层站门。
审查设计文件, 现场选层试验。
2.6
消防员电梯应设置于在每个电梯层门前面都具有防火前室的井道内。
现场查看布置情况并审查土建设计文件。
2.7
如果在同一井道内还有其它电梯, 那么整个井道应满足消防员电梯井道的耐火性要求。对于在一个共用井道内消防员电梯与其它电梯之间没有中间防火墙分隔开的地方, 所有的电梯和它们的电气设备必须与消防员电梯有相同的消防要求。
2.8
消防员电梯有一个以上轿厢入口时, 每个入口都应有防火前室。
审查土建设计文件, 必要时现场查看布置情况。
2.9
消防员电梯有两个轿厢入口时, 任何不是预定由消防员使用的电梯层门都应被保护起来, 使它们不会暴露于65℃以上的温度中。
2.10
装设有电梯主机和其相关设备的任何分隔室, 至少应拥有与电梯井道相同的防火等级。
2.11
设置在井道外和防火分区外的所有机器区间, 至少应拥有与防火分区相同的耐火性。防火分区之间的连接( 例如缆线、 液压管线, 等等) 也应予以同样保护。
3设备的防护
3.1
在消防员电梯井道内或轿厢上的电气设备, 如果设置在距包括层门侧在内的任一墙壁1m 的范围内, 它们应设置针对滴漏和飞溅水的防护, 或者有防护等级至少为IP X3的外壳。
对照现场实物审查安装布置图。核查电气外壳防护等级证明文件。
3.2
设置在电梯底坑地面上方1m之内的所有电气设备, 防护等级应为IP 67。插座和最低的灯具应设置在底坑内最高允许水位之上至少0.5m处。
3.3
轿厢和层站控制装置以及相关的控制系统, 不应登记来自热、 烟和水气影响所产生的错误信号。
审查电气按钮选型证明文件。
3.4
对轿厢和层站控制装置、 轿厢和层站显示屏以及消防员电梯开关, 防护等级至少为IP X3。
对照现场实物审查安装布置图。核查电气外壳防护等级证明文件。
3.5
如果层站控制盘在消防员电梯开关启动时没经过电气方式被断开, 其防护等级至少也应为IP X3。
3.6
在井道外的机器区间内和电梯底坑内的设备, 应被保护以免因水而造成故障。
对照现场实物审查安装布置图和保护措施。
4安全控制
4.1
在电梯底坑中应提供合适的装置, 以确保水面不会上升到轿厢缓冲器被完全压缩时的上表面之上。
审查设计文件的防护要求, 现场检查实际安装和调整。
4.2
应提供措施, 防止底坑内的水面到达可能使消防员电梯出错( 故障) 的设备。

检验项目
项目编号
检 验 内 容 与 要 求
检 验 方 法
4安
全控制
4.3
外部输入信号或控制只能使消防员电梯自动返回到消防服务通道层, 并保持在该层开着门。消防员电梯开关仍必须被操作到位置”1”, 电梯才能进入消防服务。
审查电气原理图, 分析电梯控制原理和控制程序说明。
4.4
在消防员电梯开关处于工作状态期间, 除后面6.2和7.4条所述的反开门装置外, 电梯的所有安全装置( 电气和机械的) 都应保持有效状态。
审查电气原理和接线图, 现场模拟试验。
4.5
消防员电梯开关不应取消检修控制、 停止开关或紧急电动运行。
在消防服务状态下, 手动试验检修控制、
4.6
当处于消防员服务状态时, 层站呼叫控制装置或者设置在电梯井道外的电梯控制系统的其它部分的一个电气故障( 失灵) 不应影响电梯的功能。
停止开关和紧急电动运行。
4.7
与消防员电梯在同一群组中的其它任一台电梯的电气故障, 都不应影响消防员电梯的运行。
4.8
消防员电梯应设置一个音响信号, 当开门停顿超过2min时它会在轿内发声。在超过2min后, 门将试图以减低的动力关闭, 在门完全关闭后音响信号解除。音响警告的声级应可在35到65dB(A) 之间调整, 而且它还应能与电梯的其它音响警告区分开来。
这一功能仅在优先召回阶段起作用。
审查电气原理和接线图。用计时器测量时间, 使声级计水平指向发声源, 传声器测头应位于轿厢地板中心半径为0.10m的圆形区域的正上方1.5m±0.1m高度处, 测出在音响警告发声时的最大声响值。
4.9
如果设置有一个附加的轿内消防员钥匙开关, 它应用”消防员电梯象形图”标示出, 并应清楚地标明位置”0”和”1”, 该钥匙仅能在处于位置”0”时才能拔出。
钥匙开关应如此操作:
a) 当电梯经过消防服务通道层的开关进入消防员控制时, 为了使轿厢进入运行状态, 该轿内钥匙开关必须被转换到位置”1”;
b) 当电梯在另一层而不在消防服务通道层, 且轿内钥匙开关被转换到位置”0”时, 应防止轿厢进一步的运行并保持门在开启状态;
现场目测检查, 审查电气原理图, 分析电梯控制原理和控制程序说明, 手动模拟试验。
4.10
在电梯轿厢内除正常的楼层标志外, 在轿内消防服务通道层的按钮之上或其附近, 还应清楚地有消防服务通道层的指示, 其指示应使用”消防员电梯象形图”。
现场目测检查
5消防服务通讯系统
5.1
应有用于双向对话通讯的内部对讲系统或类似的装置, 在消防优先召回阶段和消防服务过程中, 能用于轿厢和下述地方之间:
a) 消防服务通道层; 以及
b) 机房或无机房电梯的紧急操作屏处。
如果是在机房内, 只有经过按压其设备上的控制按钮才能使麦克风有效。
现场目测检查, 模拟试验, 审查电气原理图。

检验项目
项目编号
检 验 内 容 与 要 求
检 验 方 法

5.2
轿厢内和消防服务通道层的通讯设备应是内置式麦克风和扬声器, 不能用手持式电话机。
现场目测检查, 模拟试验, 审查电气原理图。
5.3
通讯系统的线路应装设在井道内。
6优先召回阶段
6.1
消防员电梯能够手动或自动进入的优先召回阶段。进入这一阶段后同时应保证以下几条。
目测检查, 手动模拟操作, 审查设计文件。
6.2
对可能受到烟和热的影响, 以致妨碍关闭的消防员电梯的所有层门和轿门, 轿门反开门装置都应失效。
6.3
所有的层站控制和消防员电梯的轿内控制都应失效, 所有已登记的呼叫都应被取消。
开门和紧急报警按钮应保持有效。
现场模拟试验, 审查设计文件, 分析控制程序说明。
6.4
消防员电梯必须脱离同一群控组中的所有其它电梯而独立运行。
6.5
正在离开消防服务通道层的消防员电梯, 应在尽可能最近的楼层做一次正常的停止, 不开门, 然后返回到消防服务通道层。
6.6
消防员电梯到达消防服务通道层后应停留在那里, 且轿门和层门应保持在开启位置。
现场模拟试验, 审查设计文件, 分析控制程序说明。
6.7
如果在优先召回阶段开始时电梯正处于检修控制状态下, 前面4.7条所要求的音响信号应鸣响; 如果有的话, 轿厢和紧急操作地点之间的内部对讲系统应被启动。当消防员电梯脱离”检修控制”时, 这些信号应被取消。
6.8
消防员电梯开关启动后, 井道和机房照明应自动被点亮。
7消防服务阶段
7.0
消防服务阶段是指在消防员控制下使用电梯, 应同时保证下列7.1～7.9条的条件。如果消防员电梯有两个入口, 且消防员电梯防火前室都与消防服务通道层设置在同一边, 还应遵守下列7.10～7.14条的附加要求。

7.1
在消防员电梯停泊在消防服务通道层并打开门以后, 对电梯的控制将全部来自于轿厢消防员控制盘, 其它的操作系统都应变成无效状态。
审查电气原理图及控制程序说明, 现场进行手动模拟试验。
7.2
如果电梯是由一个外部信号引入优先召回阶段的, 消防员电梯应直到消防员电梯开关被启动才能运行。
7.3
电梯应不能同时登记一个以上的轿内选层指令。
已登记的轿内指令应明显地显示在轿内操作盘上。
在轿厢正在运行中时, 它应能登记一个新的轿内选层指令, 原来的指令将被取消, 轿厢应在最短的时间内运行到新登记的层站。
7.4
轿厢门反开门装置和开门按钮, ( 前面6.2条规定的除外) , 应与优先召回阶段一样保持有效状态。
7.5
一个登记的指令, 将使电梯轿厢运行到所选择的层站后停止, 并保持门关闭。
直到已登记下一个轿内指令为止, 电梯应停留在它的目的层站。

检验项目
项目编号
检 验 内 容 与 要 求
检 验 方 法
7消防服务阶段
7.6
如果轿厢停止在一个层站, 经过持续按压轿内”开门”按钮应能控制门开启。如果在门完全开启之前释放轿内”开门”按钮, 门应自动再关闭。当门完全打开时, 它们应保持在开启状态直到轿内操作盘上有一个新的指令被登记。

7.7
在正常或应急电源有效时, 应在轿内和消防服务通道层两处显示出轿厢的位置。
现场目测检查, 审查电气原理图。
7.8
当消防员开关被转换到位置”0”时, 仅当电梯已回到消防服务通道层时, 消防员电梯控制系统才应回复到正常服务状态。
手动模拟试验, 审查电气控制原理图。
7.9
经过操作消防员电梯开关从位置”1”到”0”( 最多5s) , 再重复优先召回操作使其回到”1”, 消防员电梯应返回到消防服务通道层。这一条不适用于前面4.9条所述轿内设有消防员电梯开关的情况。
7.10
在轿内靠近前门和后门的地方都应有控制盘, 其中之一是供乘客正常使用的, 靠近防火前室的消防员控制盘是供消防员使用的, 并应用”消防员电梯象形图”标示出。
现场模拟试验, 审查电气控制原理图和接线图。目测检查标志。
7.11
当操作消防员电梯开关进入了优先召回阶段时, 除开门和报警按钮外, 供乘客正常使用的操作盘上的其它按钮都应是无效的。
7.12
靠近消防员电梯防火前室的消防员控制盘, 在消防服务阶段开始时变为有效的。
7.13
预定不让消防员使用的层门, 在电梯恢复到正常运行状态之前应始终全部保持关闭状态。
现场模拟试验, 审查电气控制原理图和接线图。
7.14
面向消防员电梯防火前室的层门, 直到电梯恢复到正常运行时为止都应处于运行工作状态。
8从轿外救援
8.1
能够使用如下所述由业主提供的救援工具:
a) 符合GB7588第6.2.2 b)、 c) 和e) 条要求, 设置在距上方层站入口地坎0.75m之内的固定式梯子;
b) 便携式梯子;
c) 绳梯;
d) 安全绳系统。
审查电梯及土建设计资料, 必要时现场目测检查。
8.2
救援工具的固定点必须设置在每一层站附近。
8.3
无论轿顶到最近可接近层站地坎的距离多大, 所用的设备必须允许安全地到达轿顶。
9从轿内自救
9.1
如果消防员电梯没有提供上面第8项规定的从轿外救援的手段, 就应提供下面9.2和9.3条规定的从轿内自救的手段。
审查设计文件, 现场目测检查。
9.2
应提供从电梯轿厢内能完全打开安全窗的方法, 例如经过在轿内提供合适的踩踏点, 其最大梯阶高度为0.4m。任一踩踏点应能支撑1200N的负荷。
任何踩踏点与轿壁间的空隙都至少应为0.1m。
审查设计文件, 现场模拟自救逃生。用尺子测量有关尺寸, 在踩踏点上面放置1200N的荷载, 观察其情况。

检验项目
项目编号
检 验 内 容 与 要 求
检 验 方 法
9从轿内自救
9.3
如果提供梯子, 梯子应符合GB17889《梯子》的要求, 其设置方式应能使它们安全地展开。
梯子与安全窗的尺寸和位置的组合, 应能允许消防员经过。
在井道内每个层站入口靠近门锁处, 应设有简单的示意图和符号, 清楚地表示出如何打开层门。
目测检查标志和说明。
10救援对设备的要求
10.1
在轿顶应设置一个最小尺寸为0.5m×0.7m的应急安全窗。对于净尺寸为1100mm宽、 1400mm深的轿厢, 安全窗的最小尺寸应为0.4m×0.5m。
审查设计文件, 用尺子测量安全窗尺寸, 现场打开安全窗, 观察其通畅情况。
10.2
应急安全窗还应符合GB7588第8.12条的要求。
经过安全窗进入轿厢内不应被永久性的设备或照明灯具所阻碍。如果有悬挂天花吊顶, 不用专用工具应能容易地打开或移走它, 且应能从轿内清楚地识别其释放点。
10.3
如果提供的是刚性梯子, 应把它附在轿厢的外部以便救援时使用它, 还应设置一个电气安全装置, 用以确保如果梯子从其储存位置移开时电梯不能移动。
审查设计文件, 现场目测检查梯子的储藏位置, 实际检查梯子的长度。
10.4
如果提供梯子, 应选择它的储藏位置以避免在正常维修保养作业期间产生磕绊危险。
10.5
提供梯子的地方, 梯子的最小长度应这样确定: 当电梯轿厢停在平层位置时, 应能够够到上一层层门的门锁。轿厢上不可能设置这样的梯子时, 应使用一个固定于井道的永久性设置的梯子。
11其它标志
11
消防员电梯禁止用来运送废弃物( 垃圾) 或货物的说明标志。
目测检查

附件3

( 试验机构的认可标志) ( 试验机构的认可标志)

特种设备型式试验报告

  报告编号:

设备种类 电 梯

设备名称 ( 消防员电梯)

产品型号

申请单位

制造单位

( 试验机构授权名称)

( 试验机构标志)
( 试验机构名称)
型式试验报告
No:
第 页 共 页
产品名称

样机型号

样机产品( 出厂) 编号

出厂日期

主参数
额定速度
m/s
额定载重量
kg
申请方
名称

地址

制造商
名称

地址

安装地点

样机状态

试验地点

试验日期

试验类别
型式试验
试验条件

试验项目
全部适用项目
试验依据
《电梯型式试验规则》 、 《消防员电梯型式试验细则》
试

验

结

论

( 检验报告专用章)

签发日期: 年 月 日

批准 审核 主检

( 试验机构标志)
( 试验机构名称)
型式试验报告
No:
第 页 共 页

消防员电梯型式试验样梯主要技术参数及配置表

型号名称

额定速度
m/s
额定载重量
kg
乘客人数
人
工作区域位置

救援消防员的方式

优先召回方式

曳引机
曳引机布置方式和位置

紧急操作时打开制动器的方式

曳引机型号

单绕或复绕

结构型式

减速比

曳引轮节径
mm
制造商

电机型号

制造商

额定功率
kW
额定转速
r/min
额定电压
V
额定电流
A
额定频率
Hz
绝缘等级

曳引悬挂系统
曳引绳数量

悬挂比

曳引绳的结构或型号

拖动及控制系统
控制柜型号

制造商

控制柜布置区域

紧急和测试操作屏的位置

调速器型号

制造商

控制器型号

制造商

控制装置

调速方式

控制方式

通讯方式

门 锁
型 号

制造商

限速器
型 号

制造商

安全钳
型 号

制造商

上行超速保护装置
作用方式

型 号

制 造 商

缓冲器
型号
轿厢
只
制造商

对重
只
制造商

导 轨
型号
轿厢

制造商

对重

制造商

层门型式

轿门型式

轿厢尺寸
mm
井道型式
mm
层/站数

提升高度
m

( 试验机构标志)
( 试验机构名称)
型式试验报告
No:
第 页 共 页
序号
项目编号
试 验 项 目
检验结果
结论
1
1.1
电梯和照明供电系统的设置、 组成和防火要求

2
1.2
第二电源的容量

3
1.3
供电电源的转换及恢复

4
1.4
消防员电梯开关及其安装位置

5
1.5
消防员电梯开关的操作、 型式及状态标识

6
2.1
消防员电梯能够正确运行的特殊条件

7
2.2
电梯井道的专用及开口

8
2.3
额定载重量

轿厢净尺寸

最小净入口宽度

9
2.4
最长运行时间

10
2.5
消防员电梯的服务楼层及层/轿门联动

11
2.6
消防员电梯的防火环境／前室

12
2.7
同一井道内还有其它电梯时, 电梯井道及其它电梯的要求

13
2.8
消防员电梯有一个以上轿厢入口时的防火环境/前室

14
2.9
消防员电梯有两个轿厢入口时, 非消防员使用层门的保护

15
2.10
装设有电梯主机和其相关设备的任何分隔室的防火要求

16
2.11
设置在井道外和防火分区外的所有机器区间的耐火性, 防火分区之间的连接的保护

17
3.1
在消防员电梯井道内或轿厢上的电气设备, 设置在距包括层门侧在内的任一墙壁1m 的范围内时的保护

18
3.2
设置在电梯底坑地面上方1m之内的所有电气设备的防护, 插座和最低的灯具的位置

19
3.3
轿厢和层站控制装置以及相关的控制系统的抗干扰能力

20
3.4
对轿厢和层站控制装置、 轿厢和层站显示屏以及消防员电梯开关的防护

21
3.5
层站控制盘在消防员电梯开关启动时没经过电气方式被断开时的防护

22
3.6
井道外机器区间内和底坑内设备的防水

23
4.1
底坑水面的限制

24
4.2
底坑设备的防水

25
4.3
外部输入信号对消防员电梯的消防招回

( 试验机构标志)
( 试验机构名称)
型式试验报告
No:
第 页 共 页
序号
项目编号
试 验 项 目
检验结果
结论
26
4.4
在消防服务状态下, 电气安全装置应起作用

27
4.5
消防员电梯开关对电梯的控制权限

28
4.6
消防员服务状态时, 层站呼叫控制装置或者设置在电梯井道外的电梯控制系统的其它部分的一个电气故障( 失灵) 对电梯功能的影响

29
4.7
消防员电梯与同一群组中的其它任一台电梯的独立性

30
4.8
消防员电梯开门停顿超过2min时的音响警告

31
4.9
附加的轿内消防员钥匙开关

32
4.10
轿厢内楼层的指示

33
5.1
消防服务通讯

34
5.2
轿厢内和消防服务通道层通讯

35
5.3
通讯系统的线路装设

36
6.1
消防员电梯的手动或自动优先召回

37
6.2
优先招回阶段的轿门反开门装置

38
6.3
优先招回阶段所有的层站和轿内控制装置的状态

39
6.4
脱离群控, 独立运行

40
6.5
就近平层, 直接返回

41
6.6
返回后开门等候

42
6.7
检修控制状态下的优先召回

43
6.8
消防员电梯开关启动后, 井道和机房的照明

44
7.0
消防服务阶段

45
7.1
进入消防服务阶段后电梯的控制

46
7.2
外部信号引入优先召回阶段时消防服务的启动

47
7.3
消防运行时的选层

48
7.4
消防运行时的轿厢门反开门装置和开门按钮

49
7.5
消防运行时的轿内登记

50
7.6
轿厢停止后的开关门控制

51
7.7
正常或应急电源有效时轿厢位置的显示

52
7.8
消防员电梯控制系统恢复正常服务

53
7.9
再次优先召回

54
7.10
轿厢前、 后门控制盘的设置

55
7.11
进入了优先召回阶段时的控制盘按钮状态

56
7.12
靠近防火环境／前室的消防员控制盘控制功能的启动

57
7.13
非防员使用的层门在消防服务阶段的状态

58
7.14
消防员使用的层门在消防服务阶段的状态

59
8.1
由业主提供的救援工具

( 试验机构标志)
( 试验机构名称)
型式试验报告
No:
第 页 共 页
序号
项目编号
试 验 项 目
检验结果
结论
60
8.2
救援工具的固定

61
8.3
救援设备的尺寸

62
9.1
轿内自救手段

63
9.2
从电梯轿厢内能完全打开安全窗的手段

64
9.3
梯子的要求
井道内层站入口靠近门锁处打开层门的标识

65
10.1
轿顶安全窗的设置及尺寸

66
10.2
应急安全窗的经过性能

67
10.3
轿厢的外部刚性梯子及其电气安全装置

68
10.4
梯子的储藏位置

69
10.5
梯子的存放

70
11
消防员电梯禁止用来运送废弃物( 垃圾) 或货物的说明标志。
