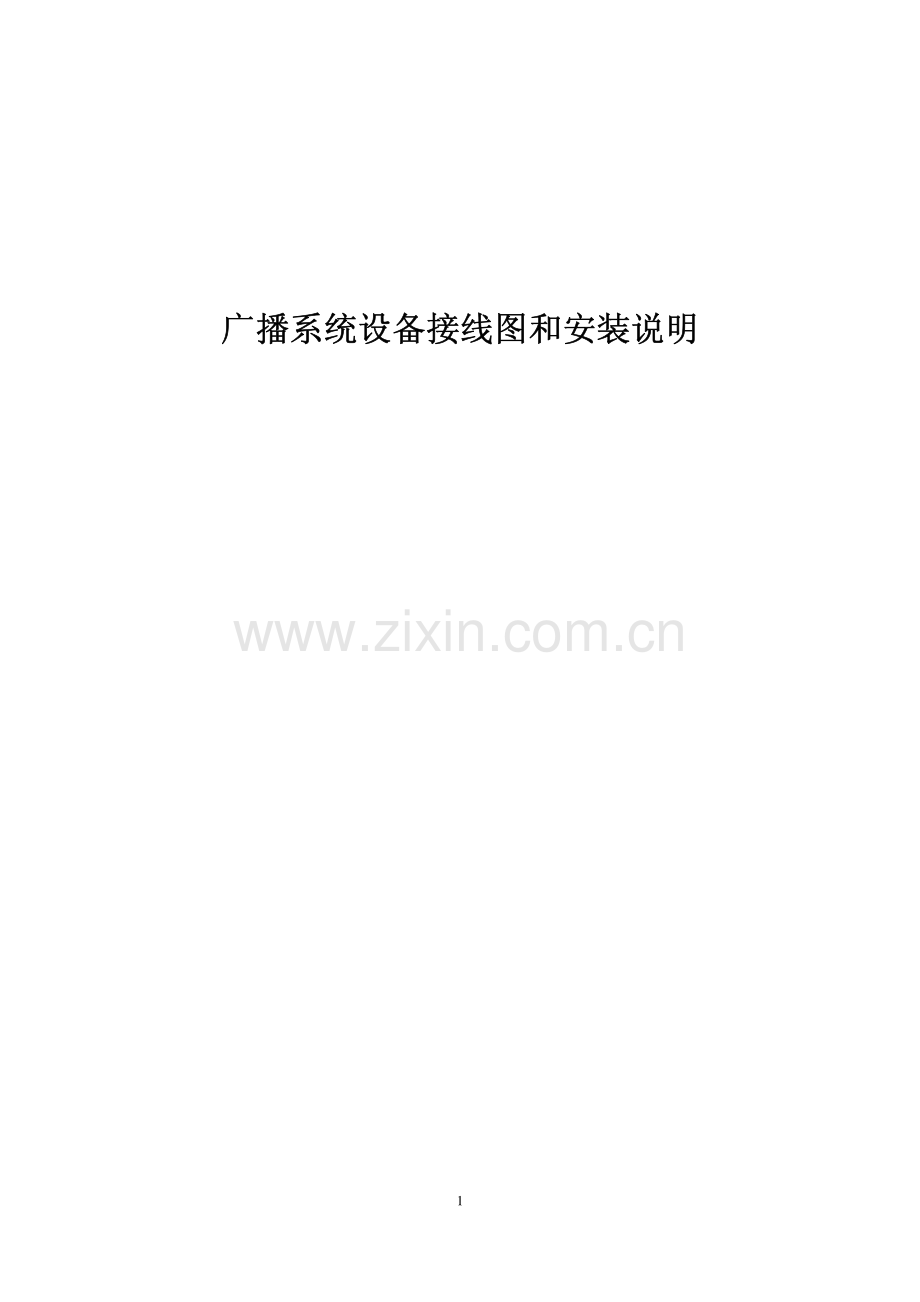

1 广播系统设备接线图和安装说明广播系统设备接线图和安装说明 上海博苑机电设备有限公司 2 1.LBB4401/00 网络控制器.3 2.LBB4402/00 音频扩展器.11 3.LBB442x/xx Cobranet 接口.196 4.LBB442x/xx 功率放大器.19 5.LBB4430/00 呼叫站.30 6.LBB4432/00 呼叫键盘.34 7.LBB4438/00 远程呼叫站.37 8.LBB4437/00 呼叫站接口.42 9.LBB4416/XX 网络电缆.48 10.LBB4418 电缆连接器工具箱.52 11.LBB4418 电缆连接.68 12.LB1-UW06-L 壁挂式扬声器.73 13.LHM0606/10 吸顶扬声器.52 14.LBC 3493/12 号角扬声器.75 15.LS1UC20E 悬吊式球形扬声器.80 16.LB1-UW12-L 壁挂式扬声器.82 17.LBC3094/15 号筒式扬声器.80 18.HP-6CT 号筒式扬声器.86 19.HP-30T 号筒式扬声器.80 20.LS-S2126 光纤网络交换机.88 21.噪声感应话筒.80 22.机柜.98 23.接线箱.99 3 1、LBB4401/00 网络控制器 1.1 简介简介 LBB4401/00 网络控制器是 Praesideo 系统的核心。有关网络控制器的方框图，请参阅图 1.1。图 1.1：网络控制器方框图 1.2 控件、连接器和指示器控件、连接器和指示器 1.2.1 前视图 网络控制器的前面（请参阅图 1.2）包括以下组件：1 扬声器用于音频监控的扬声器。监控耳机连接到监控耳机输出端（4）时，扬声器静音。2 菜单显示器显示网络控制器的相关信息的 2*16 字符的 LCD 显示器 3 菜单按钮使用旋压式按钮进行操作 4 监控耳机输出端用于连接音频监控耳机的 3.5mm（0.14 英寸）的插座。连接耳机时，扬声器静音。1.2.2 后视图 网络控制器的背面（请参阅图 1.2）包括以下组件：5 接地端将网络控制器带电接地的连接。6 音频输入端用于接受模拟音频源的音频信号的四筒，一个用于线路。其它两个固定用于线路输入端。每个音频输入端均配有 XLR 和双路 cinch 连接器 7 音频输出端用于调用模拟音频信号的四个音频输出端。每个音频输出端均配有 XLR和双路 cinch 控制器 4 8 主电源打开、关闭开关打开和关闭网络控制器的开关 9 保险丝盒 配有可以保护网络控制器电源的的保险丝的保险丝盒 10 系统总线将连接网络控制器连接到其它 11 以太网接口将网络控制器连接到外部记录盒配置设备/系统的接口。此接口通常用于配置 PC 或开放式接口客户端与 Praesideo 系统的连接 12 控制输入端用于接收要触发 Praesideo 网络中的某些动作所必须的来自第三房设备的信号的控制输入端。13ARS232 接口用于工厂/开发。14 控制输出端可以用于向第三方设备发送信号以触发由 Praesideo 网络产生的动作的控制输出端 15 电影选择器选择本地主电源电压的电压选择器 16 主电源插槽将网络控制器连接到主电源的插座 图 1.2：网络控制器的前面 1.2.3 内视图 网络控制器内部包括以下组件：17 接地跳线塞将信号接地端连接到安全接地端的跳线塞。18CF 卡存储讯息的 CF 卡所用的连接器。存储的讯息集最多可容纳 1024 跳讯息。该系统最多可同时播放讯息集中的四条讯息。所有此类呼叫均可以使用相同讯息。预定讯息或非预定讯息。5 图 1.3：网络控制器内视图 1.3 连接连接 1.3.1 简介 本节概述了如何使用网络控制器实现一般系统连接。连接主电源 连接网络 连接配置 PC 连接音频输入端 连接音频输出端 连接控制输入端 连接控制输出端 连接 RS232 端口 插入 CF 卡 1.3.2 连接主电源 将网络控制器连接到主电源的过程如下：1 使用网络控制器背面的电压选择器选择合适的本地主电源电压 表 5.1：电压选择器和保险丝 6 2 在网络控制器中安装正确类型的保险丝 3 将主电源线连接到网络控制器 4 将主电源线连接到经由当地批准的主电源插座。1.3.3 连接网络 使用系统总线连接器和 LBB4416 网络电缆将网络控制器连接到 Praesideo 系统。两种连接器可互换使用。1.3.4 连接 PC 1.3.4.1 简介 网络控制器配有一个 RJ45 插座以连接 Praesideo 配置 PC。通过配置 PC 可以对 Praesideo系统进行配置和诊断。一般地，将配置 PC 连接到网络控制器的方式有两种：直接连接或通过网络连接 1.3.4.2 直接连接 如果配置 PC 必须直接连接到网络控制器，则必须采用交叉电缆（5 类电缆）（请参阅图1.3）图 1.3：直接连接到 PC（注交叉电缆最大长度为 100m）1.3.4.3 通过网络连接 如果配置 PC 必须通过网络连接到网络控制器，则必须使用标准电缆将网络控制器和配置 PC 连接到网络。1.3.5 连接音频输入端 网络控制器配有 4 个连接模拟音频输入端均在网络控制器背部配备了连哥哥连接器。一个 XLR 连接器（用于均衡信号）和一个双路 cinch 连接器（用于非均衡信号）。模拟音频可以是线路源，也可以是话筒。有关每个输入端所支持的输入端类型概况，请参阅表 1.2.表 1.2：音频输入端类型 7 有关网络控制器音频输入端插座的详细信息，请参阅图 1.4 图 1.4：音频输入端插座 表 1.3：音频输入端插座详细信息 1.3.6 连接音频输出端 网络控制器配有 4 个音频输出端，可以将模拟音频信号路由到其它设备（如：录制特殊音频信号的磁带卡座）。每个音频输出端均在网络控制器背部配备了两个连接器，一个 XLR连接器（用于均衡信号）和一个双路 cinch 连接器（用于非均衡信号）。有关网络控制器音频输出端插座的详细信息。请参阅图 1.5 8 图 1.5：音频输出端插座 表 1.4：音频输出端插座详细信息 1.3.7 连接控制输入端 网络控制器配有 8 个控制输入端。框中输入段可以接受必须触发 Praesideo 系统中动作的第三方设备的信号。控制输入端可以配置用于进行触点接通或中断。同时，还可以检测电路的短路和开路连接情况（请参阅图 1.6 和图 1.7）。控制输入端是否真正受到检测。在配置中已有定义。图 1.6：检测到的控制输入端 图 1.7：未受到检测的控制输入端 1.3.8 连接控制输出端 9 网络控制器配有 5 个控制输出端。控制输出端可以用于向第三方设备发送信号以触发动作。每个控制输出连接均配有三个引脚（请参阅图 1.8）图 1.8：控制输出端 应该始终与控制输出端的通用（c）引脚相连。所连接的其它引脚是常闭型（NC）还是常开型（NO）,取决于控制输出端处于活动状态时必须执行的动作（请参阅表 1.5）在此配置中，控制输出端必须附有用途说明，指示控制输出端激活时要执行的动作。HW15/xx 及更高版本的网络控制器的控制输出端 4 和 5 已有固定用途（请参阅表 1.6）。表 1.6：控制输出端 4 和 5 1.3.9 连接 RS232 端口 网络控制器配有用于生产和开发用途的 RS232 连接器。切勿在已安装的 Praesideo 系统中使用此连接器。1.3.10 插入 CF 卡 如果必须存储 Praesideo 系统所用的数字音频讯息，则必须在网络控制器中安装 1 型CF 卡。虽然网络控制器支持最大存储量为 5 2MB 的闪卡，但是它只能检测开始的 128MB，也只有这 128MB 适用于应急讯息。这等于讯息集的开始 25 分钟。CF 卡随网络控制器一起提供。下列卡已成功通过测试：表 1.7：已测试的 CF 卡 10 1.4 安装安装 网络控制器适于桌上型或 19 寸机柜式安装。设备出厂时已配有四个支脚（用于桌上型安装）和两个支架（用于机柜式安装）。图 1.10：安装 11 2、LBB4402/00 音频扩展器音频扩展器 2.1 简介简介 如果系统要求附加音频输入端和输出端，则使用 LBB4402/00 音频扩展器。有关音频扩展器方框图参阅图 2.1 图 2.1 音频扩展器结构图 2.2 控件和连接器 2.2.1 前视图 音频扩展器的前面（请参阅图 2.2）包括以下组件 1 菜单显示器 2 菜单按钮 3 监控耳机输出 2.2.2 后视图 音频扩展器的后面（图 2.2）包括以下组件：4 音频输入端 5 音频输出端 6 接地连接 7 系统总线 8 控制输入端 9 控制输出端 12 图 2.2：音频扩展器的前视图及后视图 2.3 连接 2.3.1 简介 本节概述使用音频扩展器实现的一般系统连接 连接网络 连接音频输入端 连接音频输出端 连接控制输入端 连接控制输出端 2.3.2 连接网络 使用系统总线连接器和 LBB4416 网络电缆将音频扩展器连接到 Praesideo 系统。两种连接器可互换使用 2.3.3 连接音频输入端 音频扩展器配有 4 个音频输入端，以连接模拟音频源。每个音频输入端均在音频扩展器后面配备两个连接器。一个 XLR 连接器和一个双路 cinch 连接器 模拟音频可以是线路源，也可以是话筒，有关每个输入端所支持的输入端类型概况请参阅表2.1 表 2.1：音频输入端类型 13 有关音频输入端插座的详细信息，请参阅图 2.3 图 2.3：音频输入端插座详细信息 表 2.2 音频输入端插座详细信息 2.3.4 连接音频输出端 音频扩展器配有 4 个音频输入端，以连接模拟音频源。每个音频输入端均在音频扩展器后面配备两个连接器。一个 XLR 连接器和一个双路 cinch 连接器 有关音频输出端的插座详细信息请参阅图 2.4 14 图 2.4：音频输出端插座 表 2.3：音频输出端插座详细信息 2.3.5 连接控制输入端 音频扩展器配有 8 个控制输入端。控制输入端可以接收必须在 Praesideo 系统中触发操作的第三方设备发出的信号。控制输入端可以配置用于进行触点接通或中断。同时，还可以检测电缆的短路和开路连接情况。控制输入端是否真正受到检测。图 2.5：检测到的控制输入端 图 2.6：未受检测的控制输入端 2.3.6 连接控制输出端 音频控制器配有 8 个控制输出端。控制输出端可以用于 向第三方设备发送信号以触发动作。15 每个控制输出端连接均配有三个引脚（请参阅图 2.7）图 2.7：控制输出端 用当始终与控制输出端的通用（c）引脚保持相连。所连接的其它引脚是使用常闭型（NC）还是常开型（NO）,取决于控制输出端处于活动状态时所执行的动作（请参阅表 2.4）2.4：控制输出端详细信息 2.4 安装 音频控制器适用于桌上 x5 或 19 英寸机柜式安装。设备出厂时已配有四个支脚（用于桌上型安装）和两个支架（用于机柜式安装）图 2.8：安装 16 3、LBB4404/00 CobraNet 接口接口 3.1 简介 LBB4404/00 CobraNet 接口用于连接 CobraNet 和 Praesideo。CobraNet 最多可以将 3 个Praesideo 的音频通道转换到 CobraNet。并同时将 4 个 CobraNet 的音频通道转换到 Praesideo。有关 CobraNet 接口的方框图，请参阅图 3.1 图 3.1：CobraNet 接口结构图 CobraNet 结合了软件，硬件和网络协议，允许将实时、优质数字音频发送到以太网。CobraNet受转换的以太网变量支持。CobraNet受转换的以太网变量支持。CobraNet受到标准以太网 包和网络基础架构，操作时符合快速以太网的 IEEE 802.3u 规范。快速以太网距离限制适用于CobraNet 安装：100 米长的 5 类铜质电缆，2 千米长的多模光纤。专用快速以太网通过单模光纤可以进一步增大传输距离 通过单个 100mb 链路，CobraNet 可以在各个方向向多达 64 个 48khz 的通道发送 20 位位音频。这些通道以成束的方式接地 3.2 控制器和连接器 3.2.1 前视图 CobraNet 接口的前面包括以下组件：1 菜单显示器 2 菜单按钮 3 监控耳机输出端 3.3 后视图 CobraNet 接口的后面包括以下组件 4 系统总线 5CobraNet 接口 6 控制输入端 7 控制输出端 3.4 连接 3.4.1 简介 17 本节概述使用 CobraNet 接口实现的一般系统连接 连接 Praesideo 网络 连接 CobraNet 网络 连接控制输入端 连接控制输出端 3.4.2 连接 Praesideo 网络 使用系统总线连接器和 LBB4416 网络电缆将 CobraNet 接口连接到 Praesideo 系统。两种连接器可互换 3.4.3 连接 CobraNet 网络 使用以太网连接器和 5 类以太网电缆将 CobraNet 接口连接到 CobraNet 网络。将一个 5 类连接用于正常的以太网连接，或将两个 5 类电缆连接用于冗余连接以太网支持使用自修拓扑结构的开关之间的冗余连接，每个连接均带有 2 个指示器 3.4.3 连接 CobraNet 网络 使用以太网连接器 5 类以太网电缆将 CobraNet 接口连接到 CobraNet 网络将一个 5 类电缆用于正常的以太网连接，或将两个 5 类电缆连接用于 冗余链接。以太网支持使用自修复拓扑结构的开关之间的冗余接收。每个连接均带有两个指示灯 对于以太网链接，左侧的指示灯呈绿色亮起。对于以太网活动，左侧的指示灯呈绿色闪烁。当遇到可修复的错误时，呈红色亮起。指示灯呈红色亮起，当遇到不可修的错误 图 3.2：CobraNet 接口前视图及后视图及后视图 3.5 安装 CobraNet 接口使用于桌上型或 19 英寸机柜式安装方式，进行桌上型安装时，需要供四英寸18 空间,进行机柜式安装时，需提供两个支架。图 3.6：安装 19 4、LBB442x/xx 功率放大器功率放大器 4.1 简介简介 LBB442x/00 功率放大器的主要功能是对扬声器音频信号进行放大。该放大器是高效 D 类放大器，带有切换模式的电源。由于峰值电流较低，内置功率因素校正允许将多个功率放大器连接到相同的主电源插座。该功率放大器有防过载，防过热和防短路功能。有关功率放大器的方框图，请参阅图 4.1 图 4.1：功率放大器方框图 4.2 控件、连接器和指示器控件、连接器和指示器 4.2.1 前视图 功率放大器的前面（请参阅图 4.2）包括以下组件：1 菜单显示器-2x16 字符的 LCD 显示屏，显示功率放大器的相关信息 2 菜单按钮-使用旋压式按钮进行操作 3 监控耳机输出端-用于连接音频监控耳机的 3.5mm（0.14 英寸）的插座 4.2.2 后视图 功率放大器的后面（请参阅图 4.2）包括以下组件:4 接地-使功率放大器带电接地的连接 5 控制输入端-用于接收必须触发 Praesideo 网络中的操作的第三方设备的信号的控制输入端 6 音频输入端-从模拟音频源接收音频信号的音频输入端 7 备用电源-用于连接备用电源的插座 8 主电源打开/关闭开关-打开和关闭功率放大器的主电源的开关 9 保险丝盒-装有保护功率放大器电源的保险丝的保险设 20 10 系统总线-两个系统总线连接器，将功率放大器连接到其它的 Praesideo 设备上 11 放大器通道-每个功率放大器设备包含 1 到 8 个完全独立的可配置的放大器通道。放大器设备数取决于功率发起的类型 12 主电源插槽-连接功率放大器与主电源的主电源插座 4.3 连接连接 4.3.1 简介 本节概述如何使用功率放大器实现一般系统连接 连接主电源 连接网络 连接放大器通道 连接音频输入端 连接控制输入端 连接备用电源 4.3.2 连接主电源 将功率放大器连接到主电源的过程如下：1 将正确类型的保险丝安装到功率放大器中（请参阅表 4.1）表 4.1：电压范围和保险丝 2 将主电源线连接到功率放大器 3 将主电源线连接到当地批准的主电源插座 4.3.3 连接网络 采用系统总线连接器和 LBB4416 网络电缆将功率放大器连接到 Praesideo 系统。两种连接器可互换。21 图 4.2：功率放大器的前视图和后视图（所有类型）4.3.4 连接放大器通道 4.3.4.1 简介 放大器通道（请参阅图 4.3）是一组经功率放大器的相同放大器设备处理过的输出信号。放大器通道的数量取决与功率放大器的类型（请参表 4.2）表 4.2：放大器通道数 图 4.3：放大器通道连接器 22 表 4.3：放大器通道连接器详细信息 4.3.4.2 扬声器线路 Lsp Out+和 Lsp Out-连接之间，必须连接扬声器。这些连接之间的电压（100v、70v 或 50v）取决于输出板上跳线塞开关的位置（请参阅图 4.5）可以使用不同的电压来降低扬声器线路的音量。例如，如果所有扬声器都适合于 100v，那么输出电平为 40dBV。如果将扬声器线路电压设置为 70V，则最大输出电平降低为 37dBV(误差：-3dB0)。如果设置为 50V，则最大输出电平降低为 34dBV（误差：-6dB）。4.2.4.350V 输出端 放大器通道提供的 50V 输出端实际上是扬声器线路电压为 50 伏时的分支插接。50 伏线路是否可用不依赖于所选择的扬声器电压，因为分支插接安装在跳线塞的前面（请参阅图 4.4）图 4.4：50v 输出端 如果 50v 电压接地，则可以创建扬声器电压的“均衡”输出。这种情况下，扬声器线路和接地设备之间的最大电压始终为 50V（请参阅图 4.4）扬声器线路与地面之间的实际电压取决与跳线塞开关的位置 如果故意将 50v 电压接地，则放大器输出端的接地检测应该由配置软件予以禁用 4.3.4.4 控制输出端 每个放大器通道配有一个控制输出端。控制输出端可以用于向第三方设备发送信号以触发动作。每个控制输出端配有三个引脚（请参阅图 4.3）。控制输出端的普通（c）引脚应该始终23 保持连接。所连接的引脚是常闭型（NC）还是常开型（NO）。取决于控制输出端处于活动状态时要启用的动作（请参阅表 4.4）表 4.4：控制输出端详细信息 在此配置中，控制输出端必须附有用途说明，指示控制输出端激活时要启用的动作。例如，功率放大器控制输出端可以配置为 Volume override（音量超越你）输出端以创建音量超越。图 4.5：功率放大器输出板的顶视图 4.3.4.5 备用放大器 如果功率放大器出现故障，所有扬声器线路会自动切换到备用放大器（如果连接和设置了备用放大器）。有关连接图的详细信息，请参阅图 4.6。牢记以下事项 主功率放大器和备用功率放大器的类型必须一致。如果主功率放大器为 LBB4424/10。则备用功率放大器也必须是 LBB4424/10 24 扬声器线路与备用放大器的连接方式必须和其余主扬声器的连接方式相同。例如，如果扬声器线路使用主放大器的固定 50v 输出端，则它们也必须连接到备用放大器的固定 50v 输出端。实际备用切换由继电器执行。有关备用切换前的详情，请参阅图 4.7：有关备用切换厚的详情，请参阅 4.8 只要主功率放大器（1）运转正常，则给此继电器（Lsp Out+和 Lsp Out-终端）。备用放大器（2）发送任何音频，因为它未与任何扬声器线路相连。25 图 4.7 功率放大器，备用切换前 主放大器（1）出现故障时，继电器将失去电力且开关回到其默认位置：Spare In-和 Spare In+(请参阅图 4.8)这意味着备用放大器（2）的音频输出端的配置设置从主功率放大器传输到备用功率放大器。音频输入端、控制输入端和控制输出端的配置设置未传输到备用功率放大器。图 4.8：功率放大器，备用切换后 通常，每个主放大器的支架中配用一个备用放大器。要将同一型号的多个主放大器与同一型26 号的备用放大器相连，请完成以下操作：将备用放大器的扬声器输出端连接到第一个主放大器的备用输入端 将第一个主放大器的备用输入端再联会到其它主放大器的备用输入端。请注意，如果出现故障的主功率放大器输增加，则备用放大器的扬声器负载相应增加。这可能导致功率放大器过载。同时注意：发送到所有出现故障的功率放大器的扬声器线路上的音频取决与第一个出现故障的功率放大器的配置设置，以为只有第一个出现故障的功率放大器的配置设置才会传输到备用功率放大器。4.3.5 连接音频输入端 音频输入端的数取决于功率放大器的类型。表 4.5：音频输入端的数量 音频输入端用于连接模拟音频源。每个音频输入端都可以用于连接线路。也可以用于连接话筒。可以连接非均衡信号和均衡信号。非均衡信号可以哦连接 0（接地）和+或-引脚。剩余的非连接引脚并非一定要连接 0 好引脚。应该在音频输入端的+和-之间连接均衡信号。如有必要 0（接地）引脚可以连接到信号电缆的屏蔽件上。然而，并非必须如此。图 4.9：音频输入连接器 4.3.6 连接控制输入端 每个类型的功率放大器配有 8 个控制输入端。控制输入端可以接收必须触发 Praesideo 系统中动作的第三方设备的信号。控制输入端可以配置用于进行触点接通或中断。此控件输入端还可以检测电缆是否短路以及是否连接断开。控制输入端是否真正受到检测，配置中已有定义。27 图 4.10:检测到的控制输入端 图 4.11：未受检测的控制输入端 4.3.7 连接备用电源 如果备用电源已连接到功率放大器，则功率放大器必须以正确的方式接地。有关如何将安装在机柜的功率放大器接地，请参阅图 4.12，有关如何将未安装在机柜中的功率放大器接地，请参阅图 4.13 28 图 4.12：将功率放大器接地（1）图 4.13：将功率放大器接地（2）4.4 安装安装 功率放大器适于桌上型或 19 英寸机柜安装。设备出厂时已配有四个支脚（用于桌上型安装）和两个支脚（用于机柜式安装）29 图 4.14：安装 确保与足够的空间让冷气流流入功率放大器，暖气流流出功率放大器。理想情况是，功率放大器安装在封闭的 19 英寸的机柜中。此支架配有一个滤尘器保护下的冷气流入口。可以防止灰尘进入设备（请参阅图 4.15）图 4.15：19 英寸支架里的气流 30 5、LBB4430/00 呼叫站呼叫站 5.1 简介简介 LBB4430/00 呼叫站基本元素用于向任何预定分区发送现场实时语音播报或预先录制的公告，或者执行任何预定操作。该呼叫站配有内置限制器和语音滤波器和语音滤波器以提高清晰度。有关呼叫站基本元素的方框图，请参阅图 5.1.图 5.1：呼叫站基本元素方框图 5.2 连接连接 5.2.1 连接网络 使用系统总线连接器和 LBB4416 网络电缆将呼叫站基本元素连接到 Praesideo 系统。两种连接器可以互换。5.2.2 连接头戴式送受话器 下图对可用于头戴式送受话器连接器上的信号及其与 3.5mm 连接器部件之间的对应关系进行了说明 31 图 5.2：头戴式送受话器连接器 图 5.3：呼叫站基本元素的前视图和后视图 32 图 5.4：呼叫站基本元素的仰视图 5.3 安装安装 呼叫站基本元素适于桌上式安装。可以通过连接最多 16 个呼叫站键盘（LBB4432/00或 LBB4434/00）对其功能进行扩展 图 5.3 中图标 6 系统总线-将呼叫站基本元素连接到其它 Praesideo 设备的两个系统总线连接器 图 5.3 中图标 7 接口连接器-连接呼叫站基本元素和呼叫站键盘的扁平电缆连接器 表 5.1：电源/故障 LED 指示灯（左）表 5.2：基本状态 LED 指示灯（中）表 5.3：系统状态 LED 指示灯（右）33 34 6、LBB4432/00 呼叫键盘呼叫键盘 6.1 简介简介 LBB4432/00 呼 叫 站 键 盘 与 呼 叫 站（LBB4430/00.LBB4433/00.LBB4438/00 或LBB4439/00）协同工作，可向任何指定分区进行人工 呼叫或播放预先录制的公告，或者选择分区，或者执行，或者执行预定的操作。（请参阅图 6.1 图 6.1：呼叫站键方框图 6.2 控件、连接器和指示器控件、连接器和指示器 6.2.1 俯视图 呼叫站键盘上部（请参阅图 6.2）包含以下组件：1 纸槽-每个可编程键（3）都配有相应的纸槽，上面贴有描述性的标签以标识所配置的可编程键程度的位置。该纸槽能放入键盘或从键盘中取出 2 键指示器-每个可编程键（3）都配有相应的键指示器（请参阅 6.4 节）3，可变程度-按下时。每个可编程都能执行特定操作 35 图 6.2：呼叫站键盘的前视图 6.2.2 仰视图 呼叫站键盘底部（请参阅图 7.3）包含以下组件：4 键盘连接器-呼叫站键盘与下一个呼叫站键盘相连的连接器 5ID 选择器-标识与呼叫站基本或远程呼叫站相连的呼叫站键盘的选择器 6 键盘连接器-将呼叫站键盘连接到前一个呼叫站键盘，呼叫站基本元素或远程呼叫站的连接器 图 6.3：呼叫站键盘的仰视图（无盖）6.3 配置配置 呼叫站（LBB4430/00，LBB4433/00，LBB4438/00 或 LBB4439/00）最多可以连接 16 个键盘为了能在呼叫站与键盘之间进行正确的通信，必须使用 ID 选择器为每个键盘指定正确的 ID。键盘的 ID 取决于其在与呼叫站相连的键盘阵列中的位置。第一个键盘的 ID 为0，接下来为 1，一直到第十六个键盘为 F 36 图 6.4：选择器 6.4 安装安装 呼叫站键盘适于桌上式安装，必须连接到呼叫站或已与呼叫站相连的键盘。过程如下:1 向左滑动卸掉盖子，并从呼叫站键盘中取出 2 将扁平电缆连接到键盘连接器，并为键盘指定正确的 ID 3 将接线板滑入键盘的底部 4 使用三个螺丝固定接线板 5 向右滑动放回盖子，并将其装入呼叫站键盘 图 6.5：安装 37 7、LBB4438/00 远程呼叫站远程呼叫站 7.1 简介简介 LBB4438/00 远程呼叫站用于向任何预定分区发送现场实时预约播报或预先录制的公告，或者执行任何预定操作，远程呼叫站通过带有 5 类电缆的 LBB4437/00 呼叫站接口连接到系统。这样，远程呼叫站可以从远端对系统进行操作。有关远程呼叫站的方框图，请参阅图 8.1 图 7.1 远程呼叫站的方框图 7.2 控件、连接器和指示器控件、连接器和指示器 远程呼叫站包括以下组件：1 头戴式送受话器相连的 3.5mm（0.14 英寸）插座。连接头戴式送受话器时，扬声器和话筒处于静音状态 2 音量控制器-调整内部扬声器和头戴式送受话器音量的控件。3“按键对讲”按键（PTT）-呼叫启动键 4 状态 LED-提供呼叫站基本元素的信息和 Praesideo 系统的状态的三个双色状态 LED指示灯 5 扬声器-用于音频监控的扬声器。头戴式送受话器与头戴式送受话器连接（1）相连时，扬声器和话筒处于静音状态。只有 PTT 键，或呼叫站的呼叫激活键，或其中一个键盘激活的中声或讯息才通过呼叫站扬声器播放。6 外部电源/控制输入端-外部电源和控制输入端的连接 7RJ45 连接器-将远程呼叫站连接到 LBB4437/00 呼叫站接口的连接器 8 服务连接器-用于制造的连接器。不用做常规用途 9 接口连接器-将远程呼叫站连接到呼叫站键盘的扁平电缆连接器 38 7.3 连接连接 7.3.1 连接网络 使用系统总线连接器和 LBB4437/00 呼叫站接口将远程呼叫站连接到 Praesideo 系统 7.3.2 连接头戴式送受话器 下图对可用于头戴式送受话器连接器上的信号及其与 3.5mm 连接器部件之间的对应关系进行了说明 图 7.2：头戴式送受话器连接器 图 7.3：远程呼叫站的前视图和后视图 39 图 7.4：远程呼叫站的仰视图 7.3.3 连接电源 远程呼叫站随单独的 Kycon KPP4-P 连接器一起提供，以将外部电源连接到远程呼叫站。Kycon KPP4-P 连接器配有四个引脚 图 7.5：连接器（内视图）表 7.1：KYCON KPP-4P 连接器详细信息 一般情况下，呼叫站接口和远程呼叫站由网络供电。为确保网络不可用时仍能供电，可以将外部电源连接到呼叫站接口和远程呼叫站。7.3.4 连接控制输入端 远程呼叫站配有 2 个控制输入端（请参阅图 7.5 和表 7.1）控制输入端可以接收触发Praesideo 系统中动作所必需的第三方设备的信号。控制输入端可以配置用于进行触点接通或中断 该控制输入端还可以检测短路和开路连接的电缆。控制输入端是否真正受到检测配置中已有定义 40 图 7.6：检测到的控制输入端 图 7.7：未受检测的控制输入端 7.4 安装安装 远程呼叫站适于桌上型安装。可以提供连接 16 个呼叫站键盘对该功能进行扩展 表 7.2：电源/故障 LED 指示灯（左）表 7.3：基本状态 LED 指示灯（中）表 7.4：系统状态 LED 指示灯（右）41 42 8、LBB4437/00 呼叫站接口呼叫站接口 8.1 简介简介 LBB4437/00 呼叫站接口用于将 LBB4438/00 远程呼叫站连接到系统。有关呼叫站接口的方框图。请参阅图 7.1 图 8.1：方框图 8.2 控件、连接器和指示器控件、连接器和指示器 8.2.1 外部 呼叫站接口的外部包含以下组件：1 系统总线-将呼叫站接口连接到其它 Praesideo 设备的系统总线连接器 2 盖子-有权使用跳线塞的盖子。盖子的背面贴有说明内部设置的标签 3 故障 LED 指示灯-提供呼叫站接口的状态信息的黄色故障 LED 指示灯 4 电源 LED 指示灯-提供呼叫站接口的状态信息的绿色电源 LED 指示灯 5RJ45 连接器-将呼叫站接口连接到 LBB4438/00 远程呼叫站的连接器 6 外部电源-（可选）外部电源的连接 7 服务连接器-用于制造的连接器。不作正常用途 43 图 8.2：呼叫站接口的外部 8.2.2 内部 呼叫站接口的内部包括以下组件：9 电源-指明呼叫站接口是由 Praesideo 网络供电，还是由外部电源供电的跳线塞。有关跳线赛设置的详细信息，请参阅盖子背面的标签。44 图 8.5：呼叫站接口的内部 图 8.4：跳线赛认证 表 8.1：跳线塞设定 45 8.3 连接连接 8.3.1 连接网络和远程呼叫站 使用笔直的以太网 5 类电缆将远程呼叫站连接到呼叫站接口，有关 RJ45 引脚的定义，请参阅表 8.2.有关将呼叫站接口连接到远程呼叫站和网络的详细信息。请参阅图 8.5 表 8.2RJ45 接口的引脚定义 46 图 8.5：连接网络和呼叫站 8.3.2 连接电源 一般情况下，呼叫站接口和远程呼叫站由 Praesideo 网络供电，还可以通过外部电源向远程呼叫站和呼叫站接口供电。例如，出现下列表况时：呼叫站接口连接到不带有外部电源的光纤接口 远程呼叫站和呼叫站接口间的电缆很长，并且很多呼叫站键盘连接到远程呼叫站 远程呼叫站和呼叫站接口发货时带有单独的 KyconKPP-P 连接器，以连接外部电源 图 8.6：连接图（内视图）表 8.3：Kycon KPP-P 连接器详细信息 8.3.3 接地 为了降低电磁场和静电放电的干扰。我们建议将外壳接地。请使用呼叫站接口的接地连接器。8.4 安装安装 通过支架，呼叫站接口可以安装在墙壁或其它任何平面上（请参阅图 8.7）支架中孔洞装在墙壁或其它任何平面上（请参阅图 7.7）支架中孔洞间的距离（d）为 40mm。47 图 8.7：安装 48 9、LBB4416/XX 网络电缆网络电缆 9.1 简介简介 所有 LBB4416/xx 网络电缆都配有两条用于数据通信的塑料光纤和两根用于供电的铜芯。所有电缆（LBB4416/00 除外）均配有装组好的网络连接器。图 9.1：网络电缆 表 9.1：网络电缆 要相互连接延长电缆，可以采用电缆耦合器（LBB4419/00）9.2 连接器连接器 除了 LBB4416/00，所有电缆的两个末端都用专有公连接器进行终结处理。有关连接器49 详细信息，请参阅图 9.3 图 9.2：连接器（带有防尘盖）图 9.3：连接器详细信息 表 9.1：连接器详细信息 9.3 接线接线 有关延长电缆内线缆信息，请参阅图 8.4 50 图 9.4：电缆详细信息 表 9.2：电缆详细信息 9.4 定制电缆定制电缆 使用 LBB4418/00 电缆连接器工具箱用 LBB4416/00 网络电缆和 LBB4417/00 网络连接器来制造定制电缆。9.5 技术数据技术数据 51 52 10、LBB4418 电缆连接器工具箱电缆连接器工具箱 10.1 简介简介 LBB4418/00 电缆连接器工具箱有助于用 LBB4416/00 网络电缆（100m）和 LBB4417/00网络连接器来制造光纤网络电缆（请参阅图 10.1）图 10.1：光纤网络电缆 10.2 工具箱内含物工具箱内含物 53 图 10.2：工具箱内含物 10.3 连接器组件连接器组件 每个光纤网络连接器（LBB4417/00）都包含 10 个组件（请参阅图 10.3 和图 10.4）54 图 10.3：连接器装配图 图 10.4：连接器组件 表 10.2：连接器组件 10.4 电缆连接器安装电缆连接器安装 55 10.4.1 简介 本章将逐步对电缆连接器的装配过程进行描述。此过程包含以下步骤：准备 对压接村套进行压接 剥离铜芯 安装铜芯套筒 剥离光纤 安装光纤套筒 装配连接器 10.4.2 电缆类型 光纤网络电缆有两种类型：塑料光纤相互靠近的 A 型电缆 塑料光纤处于相对位置的 B 型电缆 图 10.5：电缆类型 10.4.3 准备 过程如下：1 使用电缆剪（工具 2）将光纤网络电缆剪成需要的长度。2 确定电缆类型，因为电缆连接器装配过程中的某些步骤类型。3 分拆网络连接器。网络控制器由 10 部分组成 4 将背面卡盒滑动到电缆上 图 10.6：电缆上的背面卡盒 56 5 将电缆插入剥线（工具 5）中，使其顶住堵头，然后用剥线钳剥掉电缆的外皮 图 10.7：剥离电缆 10.4.4 压接村套 过程如下：6 将压接村套套在电缆上，滑到线端处 图 10.8：横断面变形 7 使用压接钳（工具 3，请参阅图 10.9）将村套压接在线端处。压接村套能防止电缆在连接器中滑动旋转 57 图 10.9：压接村套 10.4.5 剥离铜芯 过程如下 8 使用电缆剪（工具 2）和剥线钳（工具 5）将铜芯剪成需要的长度。最后，将压接村套置于位置 1，而在位置 II 处剪切铜线（请参阅图 11.10）图 10.10：剪切铜线 9 将红色和棕色两根铜线推倒剥线钳（工具 5，请参阅图 10.11）的两处堵头上，从而剥离开铜线。58 图 10.11：剥离铜线 10.4.6 安装铜芯套筒 过程如下：10 将铜芯套筒放在压接钳（工具 3，请参阅图 10.12）中。压接钳的上部有一个供铜芯套筒定位用的脊痕。图 10.12：压接铜芯套筒（1）图 10.13：定位铜芯套筒 11 将其中一根已剥离开的铜线放入铜芯套筒的压触区，然后和尚压接钳，使铜芯套筒压接到铜线上（请参阅图 10.14）59 图 10.14：压接铜芯套筒（2）12 对于其它已剥离开的铜线，重复步骤 10 和 11。有关电缆连接器此部分的装配效果，请参阅图 10.15 图 10.15：已压接好的铜芯套筒 10.4.7 剥离光纤 过程如下：13 将塑料光纤放入 POF 剥剪钳（工具 6）中。要剪断的光纤必须放在小的引导孔中，而另一条光纤必须放在大的引导孔中，压接村套必须抵主堵头（请参阅图 10.17）60 图 10.16：剥离光纤（1）图 10.17：剥离光纤(2)14 关上剥剪钳以凝固电缆，然后扣动“扳机”剪切光纤（参见图 10.18）。图 10.18：剥离光纤（3）15 对于电缆中的其它塑料光纤，请重复步骤 13 和 14.现在，两条光纤都达到了需要的长度61 16 将其中一条光纤滑入 POF 剥剪钳（
