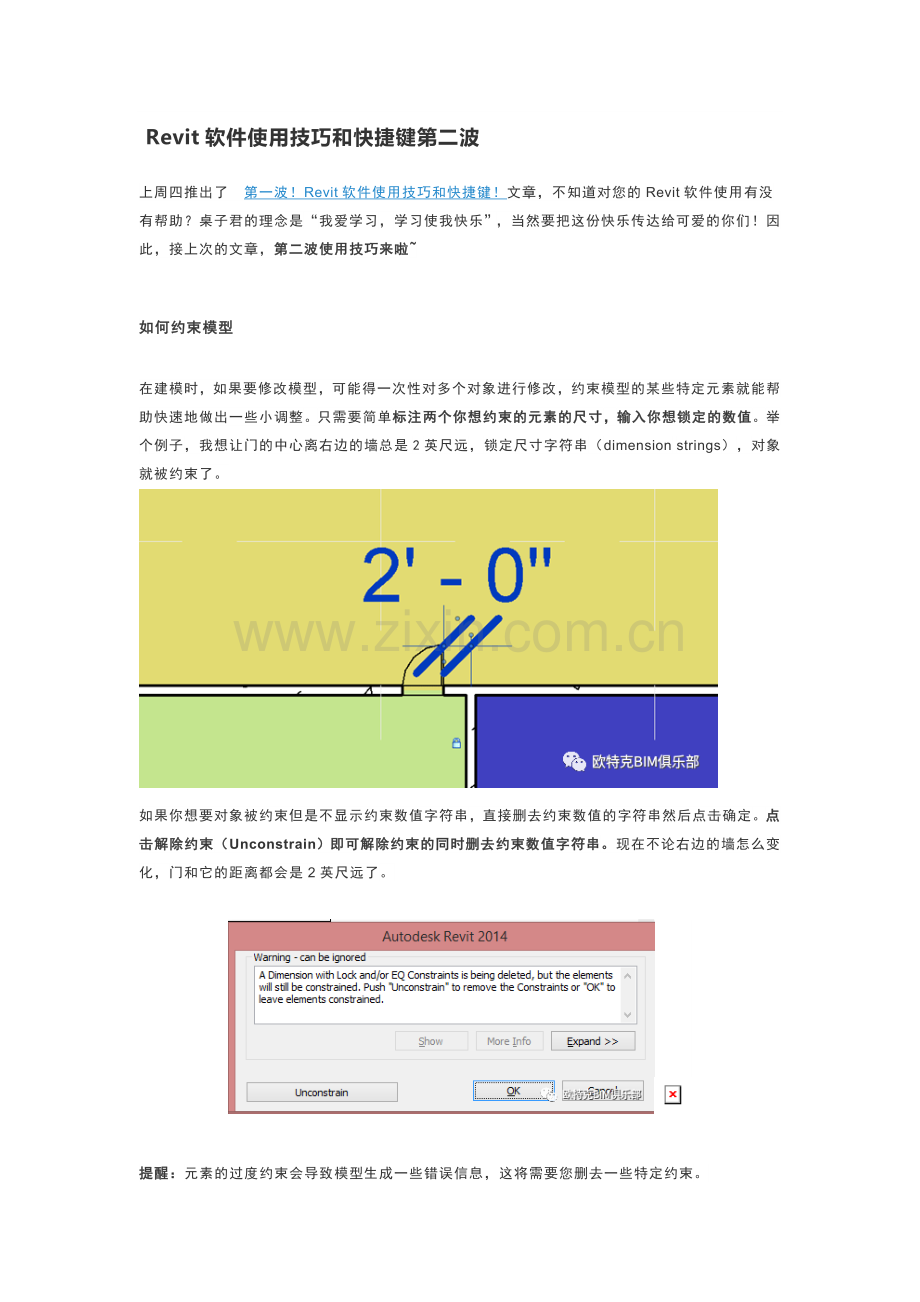

 Revit软件使用技巧和快捷键第二波
上周四推出了 第一波！Revit软件使用技巧和快捷键！文章，不知道对您的Revit软件使用有没有帮助？桌子君的理念是“我爱学习，学习使我快乐”，当然要把这份快乐传达给可爱的你们！因此，接上次的文章，第二波使用技巧来啦~

如何约束模型

在建模时，如果要修改模型，可能得一次性对多个对象进行修改，约束模型的某些特定元素就能帮助快速地做出一些小调整。只需要简单标注两个你想约束的元素的尺寸，输入你想锁定的数值。举个例子，我想让门的中心离右边的墙总是2英尺远，锁定尺寸字符串（dimension strings），对象就被约束了。

如果你想要对象被约束但是不显示约束数值字符串，直接删去约束数值的字符串然后点击确定。点击解除约束（Unconstrain）即可解除约束的同时删去约束数值字符串。现在不论右边的墙怎么变化，门和它的距离都会是2英尺远了。

提醒：元素的过度约束会导致模型生成一些错误信息，这将需要您删去一些特定约束。

如何取代视图中的图形

如果你想在视图中暂时取代线宽和表面的纹理，点击“元素（element）”，点击“取代视图中的图形”，再点击“按元素”即可。在你想把CAD文件覆盖到草图中的平面视图上作为参照时，这招将会很有用。如果你将CAD文件链到不同的颜色层时，透过外链的文件去绘图，视觉上找准绘图区会比较困难，将投影线变成灰色或任意一种便于辨别哪是CAD文件哪是Revit模型的颜色即可。

注意：当视图打开时才能进行“取代视图中的图形”这一操作，如果你想改变Revit模型的一个元素，可以通过“可见性设置”（Visibility Settings）来实现。另外，清楚哪些元素被覆盖了，所有的取代操作优先级都是高于“可见性设置”的，所以需关闭覆盖才能呈现出进行可加性设置后的特征。

这样区分房间区域（room area）与区域（area）

区别什么是“房间区域”、什么是“区域”非常重要。通常，区域用于计算建筑的总体长度，这里的“区域”和“空间”（space）没什么不同，在需要明确哪些是房间（即某些墙封闭形成的空间）时用房间区域。墙把不同的区域分别框了起来，用房间分隔线（Room Separation lines ）来划分开放的空间。不要用区域来计算房间面积，这样计算是错误的。

教你区别族（families）和类型（type）

是否弄懂什么时候创建族、什么时候创建类型，会大大影响建模所需的时间。用动物间的关系来比喻族和类型，族就像动物种类，狗、猫、鹦鹉等都是动物，还有一种特殊的族的划分，如哺乳动物和两栖动物这样。类型则像是动物的品种，如金毛猎犬、吉娃娃、牛头犬都属于狗这一品种。如果你将要为一个对象建模，建模的尺寸有所改变，或是这个模型的特定元素有的可见有的不可见，这样的区别是类型的区别。如果两个模型一个是桌子一个是椅子，这就是两族不同的家具。

1. 族可以分解为不同的次一级的族。

2. 次一级的族还可以继续分解成单个的族，如wall这个族里还有basic wall这样的族。

3.单个的族有不同的类型，类型和族的配置是不同的。比如CMU（混凝土砌块）中的砖就是basic wall族中的类型。

举个例子，在Revit中如果我需要尺寸分别为2’x2’,4’x4’,8’x8’的盒子，设置一个矩形的挤出嘴族，设定长宽高作为族的尺寸参数，加载创建好的这个族到模型中，再为这个族创建三个不同的类型，将创建类型所需的参数值输入，点击完成即可。点击“复制”即可创建另一个族中的类型 ，重命名一下就行。

如何选对你要的线

如果你不想自己另画线而是想从CAD文件转化过来，使用“选择线”（pick lines），就能自动将CAD文件中的线复制到Revit中。如果你想选的CAD中的线是多段线（polyline），按下键盘上的“Tab”，光标在你想选择的多段线上悬停即可。想一次性把CAD文件中的所有线复制到Revit中来也是可以的，选中整个导入的CAD文件就行，但是如果CAD文件中的线条、3D元素过多的时候就不推荐了。

通过选中“选择线”，按下“Tab”同时光标悬停到你要的线上，你能很迅速的从现存的CAD文件中选取到你要的线了。
