新农村供暖改造技术方案

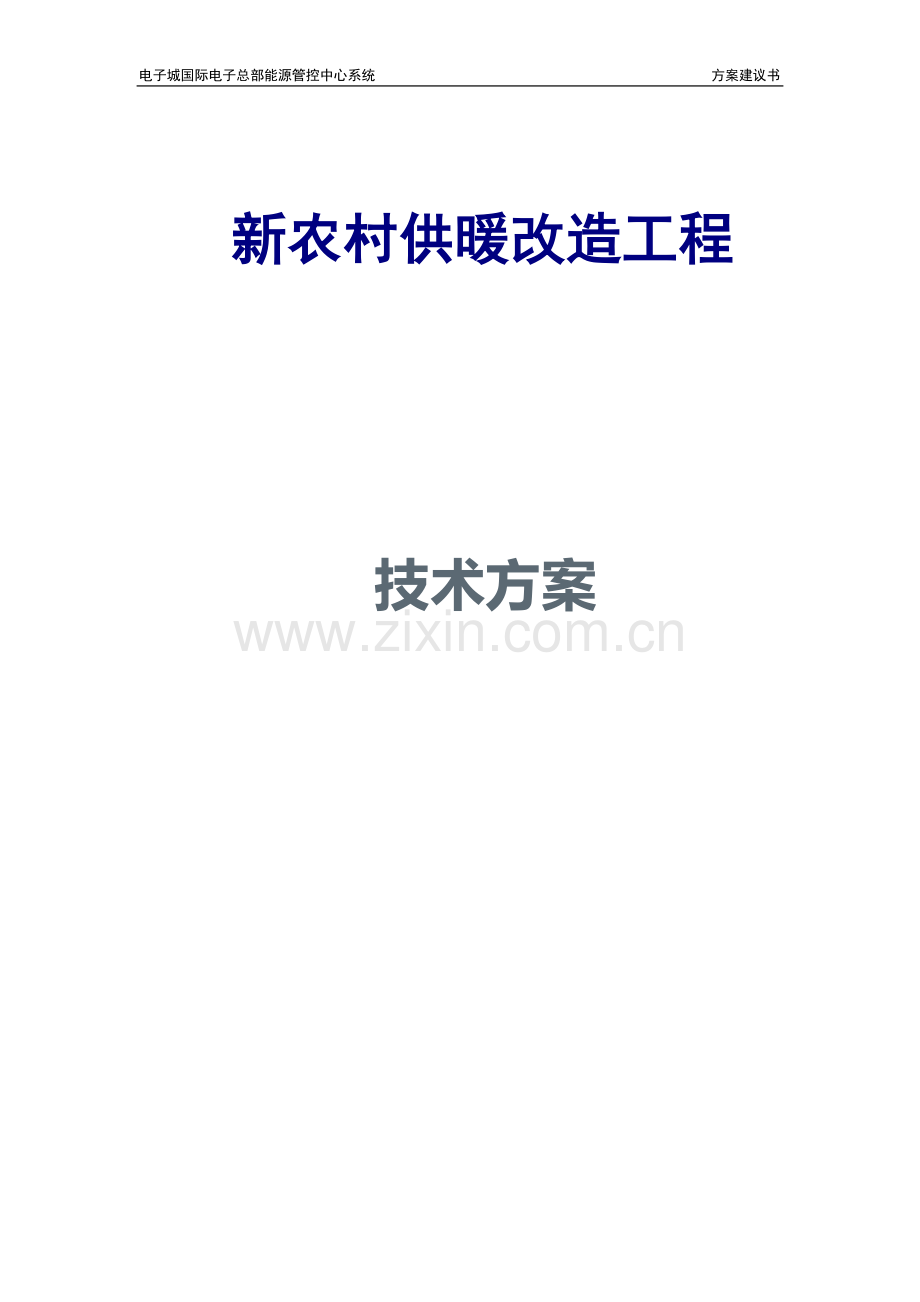

新农村供暖改造工程
技术方案
目 录
第一章 概述 1
1． 农村住宅与供暖的特点 1
2． 新农村供暖工程技术概述 1
第二章 设计依据 1
1． 标准规范 1
第三章 技术方案介绍 2
1．“集中式”供暖技术介绍 2
1.1 蓄热式电锅炉供暖工程技术介绍 2
1.3 地源热泵供暖工程技术介绍 4
1.4 空气源热泵供暖工程技术介绍 5
1.5 太阳能与电蓄热集成供暖工程技术介绍 7
1.6 空气源热泵与电蓄热集成供暖工程技术介绍 8
2．“集中式”供暖技术方案技术对比表（定性分析） 9
3． “分户式”供暖技术介绍 11
3.1 分户蓄能式电暖器技术介绍 11
3.2 太阳能与壁挂式电锅炉集成技术介绍 12
3.3 “分户式”供暖技术方案技术对比表（定性分析） 14
第四章 民用建筑供暖典型设计 15
1．方案条件设定 15
2． 热负荷计算 15
3．方案一-- 蓄热式电锅炉主要设备选型 15
4．方案二 空气源热泵与蓄热式电锅炉集成系统主要设备选型 16
5．方案三--电锅炉直供方案主要设备选型 17
第五章 民用建筑方案投资效益性分析 18
1. 项目投资 18
2. 项目平均采暖负荷系数 18
3. 项目计费标准 18
4. 方案一 蓄热式电锅炉供热系统经济性分析 19
5 方案二 空气源热泵与蓄热式电锅炉集成供热系统经济性分析 24
6 方案定量对比分析 28
第六章 公共建筑供暖典型设计 28
1．方案条件设定 28
2． 热负荷计算 28
3．方案一 地源热泵主要设备选型 28
4．方案二 空气源热泵供暖系统主要设备选型 29
第七章 公共建筑方案投资效益性分析 30
1. 项目投资 30
2. 方案一 地源热泵供热系统经济性分析 30
3. 方案二 空气源热泵供热系统经济性分析 34
4. 方案经济性对比分析 37

- 38 -
第一章 概述
1． 农村住宅与供暖的特点
（1） 农村民用建筑有平房、回迁楼房，宾馆、饭店等，农村公共建筑有办公楼、学校、医院、宾馆、饭店等，其使用方式的不同选用的供暖方式会有差异。
（2） 农村农户平房大部分使用简易煤炉来采暖，住宅室内一般没有供暖终端设备，需要重建供暖终端，供暖终端方式不同，所需供暖负荷会有差异。
（3） 农村基础设施不齐全，在农村没有燃气管网和市政热力设施，而有电力设施；在农村重新敷设燃气管网、市政热力除了费时、费力、投资高以外，还要面临农村复杂的地理条件，和困难的运营管理工作；而电力设施遍及广大农村，在农村使用电采暖有了设施齐全的特殊优势。
（4） 农村平房住宅占地面积大，不须采暖的房间多（如储物室、厢房等），因此农村住宅的建筑面积、使用面积、采暖面积的厘定对供暖负荷、设备选型、工程造价、运行费用、投资回收等均有重要影响。
2． 新农村供暖工程技术概述
本技术方案主要简述了蓄热式电锅炉、地源热泵、空气源热泵、太阳能与电蓄热集成等供暖技术的原理、优缺点，并通过案例分析，进行经济技术比较，从定性和定量的两个方面，来初步论述技术方案的可行性。
新农村住宅供暖技术按使用方式的不同分为“集中式”和“分户式”，“分户式”供暖技术主要有：分户蓄能式电采暖器、户式空气源热泵、太阳能与壁挂式电锅炉集成技术。“集中式”供暖技术主要有：蓄热式电锅炉、地源热泵、空气源热泵、太阳能(或空气源热泵)与蓄热式电锅炉集成技术等等。
第二章 设计依据
1． 标准规范
Ø 《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）；
Ø 《锅炉房设计规范》（GB50041-2008）；
Ø 《锅炉安全技术监察规程》（TSG G0001-2012）；
Ø 《2009全国民用建筑工程设计技术措施》暖通空调动力；
Ø 《供配电系统设计规范》（GB50052-2009）；
Ø 《通用用电设备配电设计规范》（GB50055-2011）；
Ø 《既有采暖居住建筑节能改造技术规程》（JGJ/T129-2012）；
Ø 《蓄热式电锅炉房设计施工图集》（图集号：03R102）；
Ø 《采暖通风与空气调节设计规范》（GB50019-2003）；
Ø 《居用建筑节能设计标准》（DB11/891-2012）；
第三章 技术方案介绍
1．“集中式”供暖技术介绍
1.1 蓄热式电锅炉供暖工程技术介绍
1．1 .1 工作原理
蓄热式电锅炉供暖工程是以电锅炉为热源，以水为热媒，利用低谷电将水加热并将热量储存在蓄热水箱中，在电网高峰时段关闭电锅炉，由储存在蓄热水箱中的热水供暖。电锅炉水蓄热式供暖系统主要包括电锅炉，蓄热水箱，热交换器，热源系统循环水泵、供暖系统循环水泵和定压装置等设备，其热力系统图如下：

1.1.2 优点分析
Ø 蓄热式电锅炉供暖系统中电锅炉主要在低谷时段运行，系统用电移峰填谷，有助于电网的平衡，有良好的社会效益。
Ø 蓄热式电锅炉供暖技术成熟，工程管理经验丰富。
Ø 蓄热式电锅炉供暖系统采用清洁的电能，其无燃烧，不排出黑烟、灰尘，不产生有害气体，具有无污染、无噪音等优点，环保效益明显。
Ø 系统自动化程度高，运行安全可靠，系统自动检测炉内的温度、压力，控制加热温度、压力，并有超温超压保护。
Ø 系统设置温控调节装置，可实现蓄能水箱恒温供暖，根据热负荷的高低、室外环境温度、用户对室内环境温度的不同需求，控制系统自动调节，使供水温度满足负荷变化的要求，彻底避免了水箱温度变化对供暖效果的影响。
1.1.3 缺点分析
Ø 蓄热式电锅炉供暖工程能耗较高，不是节能技术。
Ø 蓄热水箱体积大，占地面积大。
1.1.4 适用性分析
在农村供暖工作中，蓄热式电锅炉供暖系统适合于农户较集中的地区，并且室外热力管网建设工作量不宜太大。
1.1.5 电极锅炉与电阻锅炉的对比
电极锅炉电功率在4MW~40MW，适合于7万m2以上的小区的集中供暖蓄热工程中。
电极锅炉与电阻锅炉性能比较分析
序号
内 容
电热管式电锅炉
电极式锅炉
备注
1
锅炉电功率
10kW~2000kW
4MW~40MW

2
使用电源
380V
中压电源≥6kV

3
适用性
1000m2~10万m2
7万m2以上

4
启动速度
启动较慢，冷态启动时，一般需要2小时左右，热态一般为15~20分钟。
冷态启动到满负荷只需要几十分钟，从热态到满负荷只需1分钟。

5
设备本身的安
全性
安全，水质要求高。
安全，无电热管，易
损件少。

6
使用寿命
4~8年
浸泡式电极锅炉：20年~30年
喷射式电极锅炉：10年~20年

1.3 地源热泵供暖工程技术介绍
1.3.1 工作原理
1) 能量采集系统：它是为整个热泵系统采集大量的低温位热量（或冷量）的冷热源系统。能量采集系统的主要形式有:土壤（地埋管）、水源井、河水、生活污水、工业废水、海水等。
2) 能量提升系统：主要指的是热泵机组，主要包括蒸发器、压缩机、冷凝器、膨胀阀和电控系统。
3) 能量释放系统：主要包括风机盘管、地板采暖、暖气片等。
4) 电气控制系统：系统运行有手动/自动两种状态：系统在自动状态下，开启总电源后，热源控制系统将根据负荷情况能够自动在多种工况之间调节，保证整个系统处于效率最佳的运行状态。
1.3.2 优点分析
1） 高效节能，能效比COP值较高。
地/源热泵系统比传统供热系统运行效率要高约30－50％；全年的运行费用要比热网集中供热或燃油燃气供热系统降低20－60％。夏季地源热泵系统COP值可达5~8，冬季地源热泵系统COP值可达3~6。
2） 绿色环保，节能减排，清洁能源；
3） 一机多用、机组紧凑、节省建筑空间；
地源热泵系统可供暖、制冷，一机多用，一套系统可以替换锅炉加空调的系统。
5） 运行稳定可靠，使用寿命长；
水体与土壤的温度一年四季相对稳定，其波动的范围远远小于空气的变动。是很好的热泵热源和空调冷源，源体温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。设备使用寿命长可达到15年以上。
1.3.3 缺点分析
1）地源热泵的取暖效果不可预测，需要做试验井，地源热泵需要冷热平衡。
2）地源热泵受水质和岩层的影响，施工较困难，地埋管埋设以后基本不可检修，有售后服务的风险，同时布置地埋管需占用的公用面积很大，许多项目没有这样大的公用面积来布置地埋管。
1.3.4适用性分析
地源热泵适合于夏季制冷冬季制热的场合，地源热泵需要足够的公用面积(道路、绿化)来布置地埋管，地下岩层不能太厚，否则施工会非常困难，地下的热源换热值宜大于25W/延米，并且地源热泵需要冷热平衡，因此在农村供暖工作中受到限制，地源热泵更适用于供热制冷的中央空调系统。
1.4 空气源热泵供暖工程技术介绍
1.4.1 工作原理

运行原理描述：
空气源热泵运行是一个“逆卡诺” 循环，热泵机组设备内专置一种吸热介质——冷媒（制冷剂），它在液化的状态下低于零下20℃，与外界温度存在着温差，因此，冷媒可吸收外界的热能，在蒸发器内部蒸发汽化，通过热泵机组中压缩机做功提高冷媒的温度和压力，再通过冷凝器使冷媒从汽化状态转化为液化状态，在转化过程中，释放出大量的热量加热水，热水供给供暖系统，从而达到供暖的目的。
空气能热泵装置主要由蒸发器、压缩机、冷凝器和膨胀阀四部分组成，通过让工质不断完成蒸发（吸取环境中的热量）→压缩→冷凝（放出热量）→节流→ 再蒸发的热力循环过程，从而将环境里的热量转移到水中。
能源转换过程描述：
Ø 少量电能驱动压缩机做功，单位时间用电量为Q1；
Ø 机组运行，利用制冷剂的相变从空气中吸收大量热能Q2；
Ø 冷水进入机组，被加热成高温热水，得到热量Q3。
1.4.2 优点分析
1） 环保无污染、高效节能
空气源热泵3/4的能源取自空气，热泵机组用1份电能可以从环境中吸取1-3份免费热能，再用这些热能加热水，消耗的1份电能也用于加热水，所以最终可使热效率达到200%-500%；空气源热泵能效比COP值可达2~5。
2）安全可靠、安装方便、智能控制
机组内设有压缩机高低压保护，压缩机、风机、水泵过载过流保护，以及启动延时保护、水箱水位保护等多重安全保护措施。
空气源热泵热水器安装简便，不受环境限制，不占用有效建筑面积，无需另设机房。可安装在地面、阳台、楼顶和通风良好的车库、厨房、储物间、地下室等隐蔽的环境中，十分方便。
3）长久耐用、使用寿命长
4）适应性强、适用范围广
空气源热泵可采用模块组合方式进行任意组合，适应不同用户的需要。可广泛应用于酒店、宾馆、工厂、学校、医院、恒温泳池、住宅小区、别墅等场所。
1.4.3 缺点分析
1）空气源热泵受空气温度、湿度的影响，在低温、或湿度大的气候时易结霜而影响热效率；
2)空气源热泵制冷剂对环境有一定影响，单台空气源热泵的输入功率不宜大于40kW。
1.4.4适用性分析
空气源热泵适合于空气干燥、气温适中的地区，空气源热泵的能效比略低于水/地源热泵。可以用于户式的采暖场合，也适用于供暖面积不太大的办公楼、宾馆等场合。
1.5 太阳能与电蓄热集成供暖工程技术介绍
1.5.1 工作原理描述
通过时间控制器控制，电锅炉在低谷时段利用低谷电将水加热并将热量储存在蓄热水箱中。
白天睛好时段通过太阳能集热来提供白天采暖负荷，不足的部分由低谷电能蓄热水来补充，夜间供暖时，使用低谷电能蓄热能来供采暖使用。太阳能热水作为电锅炉的预热用水，太阳能热水温度足够时也可以直接供应采暖需求。

1.5.2 优点分析
1）充分利用太阳能，运行费用低；
2）工程更加节能环保，更加具备示范作用；
3）白天晴好天气下可以直用太阳能采暖，同时太阳能可以预热电锅炉的进水，可降低电锅炉设计负荷，这为利用现有的输配电容量提供采暖提供了可行性。
1.5.3 缺点分析
1）增加了造价。
2）太阳能来源不稳定,有太阳则能，没有太阳则不能，太阳能的供应能力较差，且太阳能热效率较低。
3）太阳能设备占地面积很大，需要有足够面积的场地来供太阳能设备摆放。
1.5.4适用性分析
需要足够面积的场地来供太阳能摆放，因此在项目中要根椐农村的实际情况来单独设计。
1.6 空气源热泵与电蓄热集成供暖工程技术介绍
1.6.1 工作原理描述
通过空气源热泵与蓄热式电锅炉集成，减少蓄热电锅炉的电功率，降低运行费用，达到最佳性价比；低谷时段，电锅炉在夜间利用低谷电将水加热并将热量储存在蓄热水箱中，低温空气源热泵直供低谷时段的热负荷。
非低谷时段，由低谷电能蓄热能来提供非低谷时段的供暖负荷，不足的部分用低温空气源热泵热量来补充。

1.6.2 优点分析
1）降低电锅炉设计负荷，综合投资没有增加太多的情况下，充分利用空气源热泵，降低运行费用，工程更加节能环保。
2）降低蓄热水箱的体积，减少占地面积。
1.6.3 缺点分析
1）增加新能源设备，增加了造价。
2）低温空气源热泵在冬季低温状态能效比COP值较低（冬季COP值仅为2~3），但至少比电锅炉的效率高一倍以上。
1.6.4适用性分析
空气源热泵与蓄热式电锅炉集成供暖系统适合农户集中的地区，并且室外热网建设工作量不宜太大，且空气干燥、气温适中的地区。
2．“集中式”供暖技术方案技术对比表（定性分析）

方案
对比内容
方案一
蓄热式电锅炉
方案二
地源热泵供暖
方案三
空气源热泵供暖
方案四
空气源热泵与电蓄热集成技术
机房设备
热水电锅炉、水箱、水泵、软水装置、定压装置等
地源热泵机组、水泵、软水装置、定压装置等
空气源热泵机组、水泵、软水装置、定压装置等
空气源热泵机组、热水电锅炉、水箱、水泵、软水装置、定压装置等。
室外设施
热力管网
地埋管
热力管网
热力管网
户内终端
钢制散热器、地盘管
风机盘管
风机盘管、地盘管、暖气片
风机盘管、地盘管、暖气片
主要优点
技术成熟，工程管理经验丰富、充分利用了低谷电。
能效比高，能源供应稳定，一机多用。
能效比较高、一机多用、机房占用面积较小、施工安装条件简单、方便。
能效比适中，充分利用了低谷电，降低了锅炉的电功率，节约了运行成本。
主要缺点
水箱体积大，占用面积较大。
地源热泵需要大量的公用面积、施工困难、冷热需平衡、地埋管有售后服务风险、地下换热值不可预测，需做试验井。
空气源热泵受环境气温的影响，空气源热泵单机的输入功率有限。
水箱体积较大，空气源热泵受环境气温的影响。
建设难点
建设难点是室外热力管网和水箱。
要做试验井，确定换热效果；和大量地埋管的施工工作；
没有
建设难点是室外热力管网和水箱。

新农村供暖改造技术方案
3． “分户式”供暖技术介绍
3.1 分户蓄能式电暖器技术介绍
3.1.1 工作原理描述
用蓄能式电暖器设备在低谷电价时段将电能转换成热能，并存储起来，在用电高峰时段将储存的热量释放，完全弥补了其它电采暖方式通电即热、断电不热、通电时间长、运行费用高、占用高峰电的缺点。蓄能式电暖器以电热管为加热元件，以蓄热砖为热媒，没有燃烧、没有水、无废弃物排放，运行无噪音。蓄能式电暖器是集加热元件、蓄热元件、保温、热交换、自动控制为一体的热工采暖设备。
3.1.2 优点分析
1）初投资费用低，所有的采暖设备集合为一体，不需管网、热力中心等。
2）充分利用低谷用电，运行费用低廉；　
3）全天候24小时持续供暖，室温均匀恒定，温暖舒适，调节灵活，分房间热量控制；　
4）运行安全可靠，免于维护 ；
5）系统简单，施工方便。
3.1.3缺点分析
1）分户蓄能式电暖器供应能力有限，采暖效果稍差；
2）耗电量稍大，运行费用稍高；
3）需要进行线路改造（户内外），工作量大；
4）用户可以随意变更采暖方式，对新农村采暖改造工程的整体效果有影响。
3.1.4工程经验
分户蓄能式电暖器在北京老城区供暖改造中得到大量应用，其主要工程经验如下:
1) 电采暖设备主要采用蓄能式电暖器；蓄能式电采暖器利用高效蓄能技术，充分利用峰谷电价差异，在晚间低谷电价时段加热并将热能储存起来，等到白天峰电时段释放储存的热能来取暖，可节省大部分电费。
2) 需要电增容；根据居民采暖需要电量，增加的输配电电容，同步建立输变电站、单独的配电线路，并安装独立的电表。
3) 要达到较好的取暖效果，一是合理选择取暖器的配置，二是根据房屋状况对房屋采取修缮、保温措施，达到保温效果。
4) 政府承担房屋修缮保温、电网改造和蓄能电采暖器的大部分费用。居民仅承担蓄能式电采暖器费用的1/3，电采暖器设备归居民所有。
5) 执行“峰谷电价”优惠用电电价政策。优惠电价时段设定为每年11月1日至次年3月31日，对政府实施煤改电的区域，享受低谷用电优惠，低谷时段为晚22：00至次日早6：00。低谷用电电价优惠时段内一律按一度电0.3元收费，采暖用电一度电政府补贴0.2元，一度电居民只需0.1元。
3.1.5 简单的经济测算
预设农村一户建筑面积为140㎡的住宅，其采暖面积约为100㎡，通过调研，一个采暖季使用3吨煤，则燃煤取暖时，农户的采暖费用约为：2400元/季。通过供暖改造，按蓄热电采暖项目经验面积指标180W/㎡计算，该农户家应配置3台6kW蓄能式电采暖器，参照北京老城区“煤改电”工程的经验，农户补贴后的采暖电价预设为：0.1元/kWh，其采暖费用约为:18×0.1×8×120=1728元/季，与燃煤采暖费用低672元，折合单位面积费用为：12.34元/(建筑面积.季)。
3.2 太阳能与壁挂式电锅炉集成技术介绍
3.2.1 工作原理描述
户用太阳能热水器将冷水预热，预热后的温水送入户用壁挂式电锅炉制热供暖，白天睛好天气，通过温控器确定太阳能热水温度达到供暖温度时，则由太阳能直接供暖；太阳能热水的温度不足时由电锅炉加热到供暖热水温度；并在平房空地处放置蓄热水箱，低谷电时段，由电锅炉制热蓄存非低谷时段的热负荷，用户终端使用钢制散热器。
3.2.2 优点分析
1）充分利用免费的太阳能供暖,降低运行费用。
2）充分利用低谷用电，运行费用低廉；　
3）全天候24小时持续供暖，室温均匀恒定，温暖舒适，调节灵活，分房间热量控制；　
4）供暖效果稳定可靠。
3.2.3缺点分析
1）需用蓄热水箱，占用面积；
2）造价增高，太阳能需要有摆放场所。

方案
对比内容
方案一
蓄能式电暖器
方案二
户式空气源热泵供暖
方案三
太阳能与壁挂电锅炉集成
主要设备
蓄能式电暖器
户式空气源热泵
太阳能热水器与壁挂电锅炉
室外设施
电线路改造与变配电中心
不需增容和电线路改造
可能需要增容，具体项目依设计而定
户内改造
户内线路改造、户用电表
不需改造
室内管网与蓄热水箱建设
主要优点
技术成熟，工程管理经验丰富、造价低，安装方便；
安装方便简单、能效比高、不需增容、可以在非低谷时段使用。
节能环保，运行费用稍低。
主要缺点
线路改造工作量大
供热能力有限；
用户可以更改采暖方式；
空气源热泵效率受气候条件的影响，需要除霜。
蓄热水箱占用面积，造价稍高，太阳能供应不稳定。
建设难点
线路改造工作量大
没有
室内管网与蓄热水箱的建设
适用性分析
没有限制
没有限制
需有足够的安装场地
运行费用
约36~40元/㎡
约18~27元/㎡
约27~35元/㎡
3.3 “分户式”供暖技术方案技术对比表（定性分析）

注：运行费用估值仅作参考,不作为投资决策的依据。

第四章 民用建筑供暖典型设计
1．方案条件设定
以一个50000㎡建筑面积农户回迁楼小区为例，每户建筑面积为200㎡，共计250户，冬季农村用户长期在家，室内采暖温度为18℃。采暖期室外计算温度为-9℃，采暖期室外平均温度为-1.6℃。
2． 热负荷计算
根据《2003全国民用建筑工程设计技术措施》暖通空调动力规定：住宅最大热负荷供暖面积指标为：45~70W/㎡，并结合以往工程经验，选用新农村住宅最大热负荷供暖面积热指标：q=60W/㎡；本案例最大热负荷为3000kW，利用夜间低谷电进行蓄热，同时给用户提供夜间热负荷（边蓄边供）。
考虑蓄热工程需逐时负荷计算运行费用，逐时负荷分布图如下：

3．方案一-- 蓄热式电锅炉主要设备选型
全天的蓄热量为：43800kWh，蓄热时间为8小时，蓄热式电锅炉主要设备选型如下：

序号
设备名称
规格参数
单位
数量
备注
1
承压电锅炉
电功率1440kW
台
4

2
蓄热循环泵
140m3/h，H=24m，15 kW
台
5
四用一备
3
一次循环泵
140 m3/h，H=17m，11 kW
台
3
二用一备
4
二次循环泵
140 m3/h，H=28m，18.5 kW
台
3
二用一备
5
储热水箱（池）
450m3
个
2

6
板式换热器
30m2，换热量3000kW，一次侧70/60℃，二次侧60/50℃
台
2

7
定压装置
膨胀罐
120L
套
1
成套设备，含安全阀、控制箱、电接点压力表等
补水泵
4m3/h，32m
台
2
8
全自动软水器
单头双罐，8 m3/h
套
1

9
软水箱
6m3
台
1

10
集水器
φ600X2500
台
1

11
分水器
φ600X2500
台
1

12
控制柜
-----
套
1

13
阀门、仪表、管道及保温
----
项
1

14
电缆及穿线管
----
项
1

其机房占地面积及所需配电功率
锅炉、水泵等设备均需安装于独立的锅炉房内，用户需单独建设锅炉房，并负责锅炉房内土建、通风、照明、给排水、设备基础制作等工作。锅炉房占地面积约125m2，尺寸为12.5m*10m*4m（H），蓄热水箱占地面积约275m2，尺寸为27.5m*10m*2m（H）。
本工程用电设计负荷为5990kW（不含锅炉房内照明、插座及通风设备的用电负荷）。
4．方案二 空气源热泵与蓄热式电锅炉集成系统主要设备选型
全天的蓄热量为：43800kWh，蓄热时间为8小时，低谷时段的热负荷由低温空气源热泵供应，空气源热泵供应热负荷为：1200kW，空气源热泵与蓄热式电锅炉集成的主要设备选型如下：
序号
设备名称
规格参数
单位
数量
备注
1
承压电锅炉
电功率1080kW
台
4

2
低温模块式空气源热泵机组
输入功率19.9kW，制热量为70 kW;
台
18

3
蓄热循环泵
100m3/h，H=20m，11 kW
台
5
四用一备
4
一次循环泵
140 m3/h，H=17m，11 kW
台
3
二用一备
5
二次循环泵
140 m3/h，H=28m，18.5 kW
台
3
二用一备
6
储热水箱（池）
450m3
个
2

7
板式换热器
30m2，换热量3000kW，一次侧70/60℃，二次侧60/50℃
台
2

8
定压装置
膨胀罐
120L
套
1
成套设备，含安全阀、控制箱、电接点压力表等
补水泵
4m3/h，32m
台
2
9
全自动软水器
单头双罐，8 m3/h
套
1

10
软水箱
6m3
台
1

11
集水器
φ600X2500
台
1

12
分水器
φ600X2500
台
1

13
控制柜
-----
套
1

14
阀门、仪表、管道及保温
----
项
1

15
电缆及穿线管
----
项
1

其机房占地面积及所需配电功率
锅炉、水泵等设备均需安装于独立的锅炉房内，用户需单独建设锅炉房，并负责锅炉房内土建、通风、照明、给排水、设备基础制作等工作。锅炉房占地面积约165m2，尺寸为16.5m*10m*4m（H），蓄热水箱占地面积约275m2，尺寸为27.5m*10m*2m（H）。
本工程用电设计负荷为4800kW（不含锅炉房内照明、插座及通风设备的用电负荷）。
5．方案三--电锅炉直供方案主要设备选型
电锅炉直供方案主要设备选型如下：
序号
设备名称
规格参数
单位
数量
备注
1
承压电锅炉
电功率1080kW
台
3

2
循环泵
100 m3/h，H=32m，15 kW
台
4
三用一备
3
定压装置
膨胀罐
120L
套
1
成套设备，含安全阀、控制箱、电接点压力表等
补水泵
3m3/h，32m
台
2
4
全自动软水器
单头双罐，8 m3/h
套
1

5
软水箱
6m3
台
1

6
控制柜
-----
套
1

7
阀门、仪表、管道及保温
----
项
1

8
电缆及穿线管
----
项
1

其机房占地面积及所需配电功率
锅炉、水泵等设备均需安装于独立的锅炉房内，用户需单独建设锅炉房，并负责锅炉房内土建、通风、照明、给排水、设备基础制作等工作。锅炉房占地面积约120m2，尺寸为12m*10m*4m（H）。
本工程用电设计负荷为3285kW（不含锅炉房内照明、插座及通风设备的用电负荷）。
第五章 民用建筑方案投资效益性分析
1. 项目投资
根据系统原理及设备选型表，方案一 蓄热式电锅炉机房设备方案初投资约为550万元，配电站投资约为： 万元；方案二 空气源热泵与电蓄热集成供暖方案机房设备初投资约为700万元，配电站投资约为： 万元。方案三 电锅炉直供方案机房设备初投资约为300万元，配电站投资约为： 万元。
2. 项目平均采暖负荷系数
采暖平均热负荷系数：（室内温度按18℃计算）
φr= =（18+1.6）/（18+9） = 0.726
3. 项目计费标准
① 人工费用按6人，3000元/人·月计算。
② 水费按4元/吨计价，按循环水量的1%计算补水量。
③ 不含供热系统设备维护保养及维修费用、设备折旧、税金、资金成本等费用。
④ 计算费用未考虑因物价上涨、银行存贷款利率浮动等因素造成的影响。
⑤ 供热收入计费标准：
北京市现行供热销售价格表
供热方式
居民（元/建筑平方米·采暖季）
非居民（元/建筑平方米·采暖季）
市热力集团中心大网
24
42
燃煤锅炉
直供
16.5
间供
19
燃气（油、电）锅炉
30
热计量价格
基本热价:燃煤锅炉7元/平方米，市热力集团中心大网12元/平方米，燃气锅炉18元/平方米；计量热价:0.16元/千瓦时（44.45元/吉焦）
非居民计量热价0.25元/千瓦时（69.45元/吉焦），基本热价18元/平方米

4. 方案一 蓄热式电锅炉供热系统经济性分析
4.1 方案一 蓄热式电锅炉供热系统的运行费用测算
为了量化分析供暖系统的运行费用，暂按照供暖季120天计算，分别以100％负荷、72.6％负荷、50％负荷、25％负荷设计日的逐时电耗为基础，并分别以低谷电价为基准计算日蓄热量、耗电量、和日运行费用，再根据供热系统在不同负荷的供热量，计算各能源收费价格时的静态投资回收期。
为简化计算，以72.6%负荷为基准计算各经济技术参数。
1）72.6%负荷时的运行费用表（低谷电0.1元/kWh为基准）
时段
峰谷电价
系数
热负荷
锅炉
蓄热泵
一次循环泵
二次循环泵
蓄热量
总耗电量
费用
水费
（元）
（kWh）
（kWh）
（kWh）
（kWh）
（kWh）
（kWh）
kWh
元
元
1：00～2：00
0.1000
0.4000
871.2000
4320.0000
45.0000
11.0000
18.5000
3448.8000
4394.5000
439.4500
5.6000
2：00～3：00
0.1000
0.4000
871.2000
4320.0000
45.0000
11.0000
18.5000
3448.8000
4394.5000
439.4500
5.6000
3：00～4：00
0.1000
0.4000
871.2000
4320.0000
45.0000
11.0000
18.5000
3448.8000
4394.5000
439.4500
5.6000
4：00～5：00
0.1000
0.4000
871.2000
4320.0000
45.0000
11.0000
18.5000
3448.8000
4394.5000
439.4500
5.6000
5：00～6：00
0.1000
0.4000
871.2000
4320.0000
45.0000
11.0000
18.5000
3448.8000
4394.5000
439.4500
5.6000
6：00～7：00
0.1000
0.6000
1306.8000
2880.0000
30.0000
11.0000
18.5000
1573.2000
2939.5000
293.9500
5.6000
7：00～8：00
0.5000
0.7000
1524.6000
0.0000
0.0000
22.0000
37.0000
0.0000
59.0000
29.5000
11.2000
8：00～9：00
0.5000
0.7000
1524.6000
0.0000
0.0000
22.0000
37.0000
0.0000
59.0000
29.5000
11.2000
9：00～10：00
0.5000
0.5000
1089.0000
0.0000
0.0000
11.0000
18.5000
0.0000
29.5000
14.7500
5.6000
10：00～11：00
0.5000
0.5000
1089.0000
0.0000
0.0000
11.0000
18.5000
0.0000
29.5000
14.7500
5.6000
11：00～12：00
0.5000
0.5000
1089.0000
0.0000
0.0000
11.0000
18.5000
0.0000
29.5000
14.7500
5.6000
12：00～13：00
0.5000
0.5000
1089.0000
0.0000
0.0000
11.0000
18.5000
0.0000
29.5000
14.7500
5.6000
13：00～14：00
0.5000
0.5000
1089.0000
0.0000
0.0000
11.0000
18.5000
0.0000
29.5000
14.7500
5.6000
14：00～15：00
0.5000
0.5000
1089.0000
0.0000
0.0000
11.0000
18.5000
0.0000
29.5000
14.7500
5.6000
15：00～16：00
0.5000
0.5000
1089.0000
0.0000
0.0000
11.0000
18.5000
0.0000
29.5000
14.7500
5.6000
16：00～17：00
0.5000
0.6000
1306.8000
0.0000
0.0000
11.0000
18.5000
0.0000
29.5000
14.7500
5.6000
17：00～18：00
0.5000
0.6000
1306.8000
0.0000
0.0000
11.0000
18.5000
0.0000
29.5000
14.7500
5.6000
18：00～19：00
0.5000
0.8000
1742.4000
0.0000
0.0000
22.0000
37.0000
0.0000
59.0000
29.5000
11.2000
19：00～20：00
0.5000
0.9000
1960.2000
0.0000
0.0000
22.0000
37.0000
0.0000
59.0000
29.5000
11.2000
20：00～21：00
0.5000
1.0000
2178.0000
0.0000
0.0000
22.0000
37.0000
0.0000
59.0000
29.5000
11.2000
21：00～22：00
0.5000
1.0000
2178.0000
0.0000
0.0000
22.0000
37.0000
0.0000
59.0000
29.5000
11.2000
22：00～23：00
0.5000
1.0000
2178.0000
0.0000
0.0000
22.0000
37.0000
0.0000
59.0000
29.5000
11.2000
23：00～24：00
0.1000
0.8000
1742.4000
4320.0000
45.0000
22.0000
37.0000
2577.6000
4424.0000
442.4000
11.2000
0：00～1：00
0.1000
0.4000
871.2000
4320.0000
45.0000
11.0000
18.5000
3448.8000
4394.5000
439.4500
5.6000

日供热量
31798.8000

24843.6000
34409.0000
3891.5000
179.2000
2）以低谷电价0.2元/kWh和0.3元/kWh为基准计算运行费用时，方法与上表相同，只将基准电价更改即可出相应数据，其运行费用表不再列表。
