电源设置

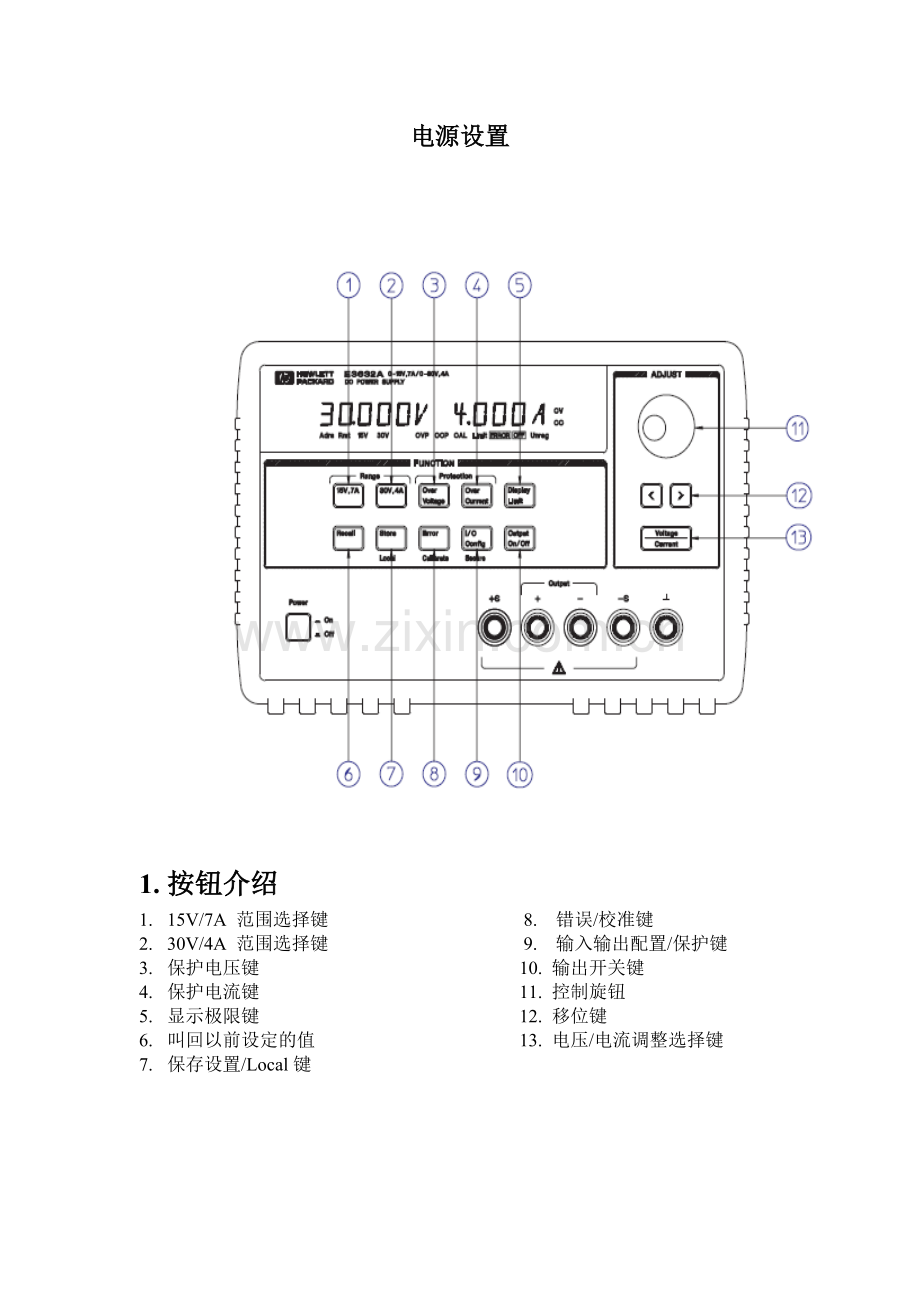

1. 按钮介绍
1. 15V/7A 范围选择键 8. 错误/校准键
2. 30V/4A 范围选择键 9. 输入输出配置/保护键
3. 保护电压键 10. 输出开关键
4. 保护电流键 11. 控制旋钮
5. 显示极限键 12. 移位键
6. 叫回以前设定的值 13. 电压/电流调整选择键
7. 保存设置/Local键

2. 按钮功能
1. 选择15V/7A，允许最大输出量是 15V/7A.
2. 选择30V/4A，允许最大输出量是 30V/4A.
3. 设置最高电压值，如超出范围自动关闭输出.
4. 设置最高电流值，如超出范围自动关闭输出.
5. 在显示屏显示电压及电流的极限值，允许旋钮调整极限值的设定.
6. 从地址1，2，3叫回以前设置及保存的值.
7. 按此键设定测试要用的电压值，并存储在地址1，2，3当中 & 把电源表从自动模式变回手动模式.
8. 当操作，自检，校准的时候显示错误代码/能进入校准模式（进行校准之前电源表必须处于unsecured状态）
9. 把电源表设定为远程控制界面/为了校准对电源表进行secure or unsecure设定.
10.电源表的输出设定（On or OFF）
11.旋转旋钮来调整值，调整完毕后按下就结束设置.
12.左右移动光标.
13.电压，电流之间的转换.

Local ：从自动模式转换位手动模式.
Calibrate Key ：当电源表启动的时候按住此键进入校准模式.
Secure Key ：当电源表处于校准模式时用此键选择 Secure or Unsecure.

3. 接线介绍

Output : 输出正负极.
+S/-S : 输入正负极
: 接地
警告 : 1.电压设定超过±60 Vdc 时电源表底盘的电会对操作员产生电击的情况，所以在没有用短路无绝缘金属片对 (+) output 和(+) sense ， (-) output 和 (-)
sense 连接的情况下电压不能设为超过±60 Vdc。

2. 当用绝缘金属片或者不用金属片连接的时候最大电压可以设为±240 Vdc ，所以操作员不能接近输出导体，当没有用绝缘金属连接。

1.电源线电压设定
2.装保险丝的地方
3.电源线接口
4.电源模块
5.GPIB(IEEE-488) 接口
6.RS-232（Com）接口

4. 显示屏关联

Adrs 电源表设定为能通过远程接口通信
Rmt 电源表处于远程控制模式.
15V 显示15V/7A range 已选上
30V 显示30V/4A range 已选上
OVP 当此灯亮的时候表示电压保护功能已开，当此灯闪的时候电压保护功能将电源表的输出中断
OCP 当此灯亮的时候表示电流保护功能已开，当此灯闪的时候电流保护功能将电源表的输出中断
CAL 电源表处于校准模式
Limit 显示屏上显示电压和电流的极限值
ERROR 发现硬件或远程控制命令的错误，并保存错误代码.
OFF 电源表处于关闭状态
Unreg 电源表处于不受控制状态（即不是CV也不是CC状态）
CV 电源表的电压持续处于一个指定值上
CC 电源表的电流持续处于一个指定值上
