2021年青少年机器人技术等级考试三级理论.doc

全国青少年机器人技术级别考试理论正式卷（三级.11)
分数：100 题数：45
一、单选题(共30题，每题2分，共60分)
1. 一种完整电路由哪几某些构成（C ）
A. 电源，用电器 B. 开关，用电器，导线
C. 电源，用电器，开关，导线 D. 电源，用电器，导线
2. 模块所相应占空比是（C ）。
A. 0% B. 25% C. 50% D. 75%
3. 正常状况下，程序中，当引脚4输入电压为2.5V时，串口监视器返回值是（ C）。
A. 0 B. 1 C. 512 D. 不拟定
4.  此模块属于（B ）
A. 顺序构造 B. 循环构造 C. 选取构造 D.  以上都不是

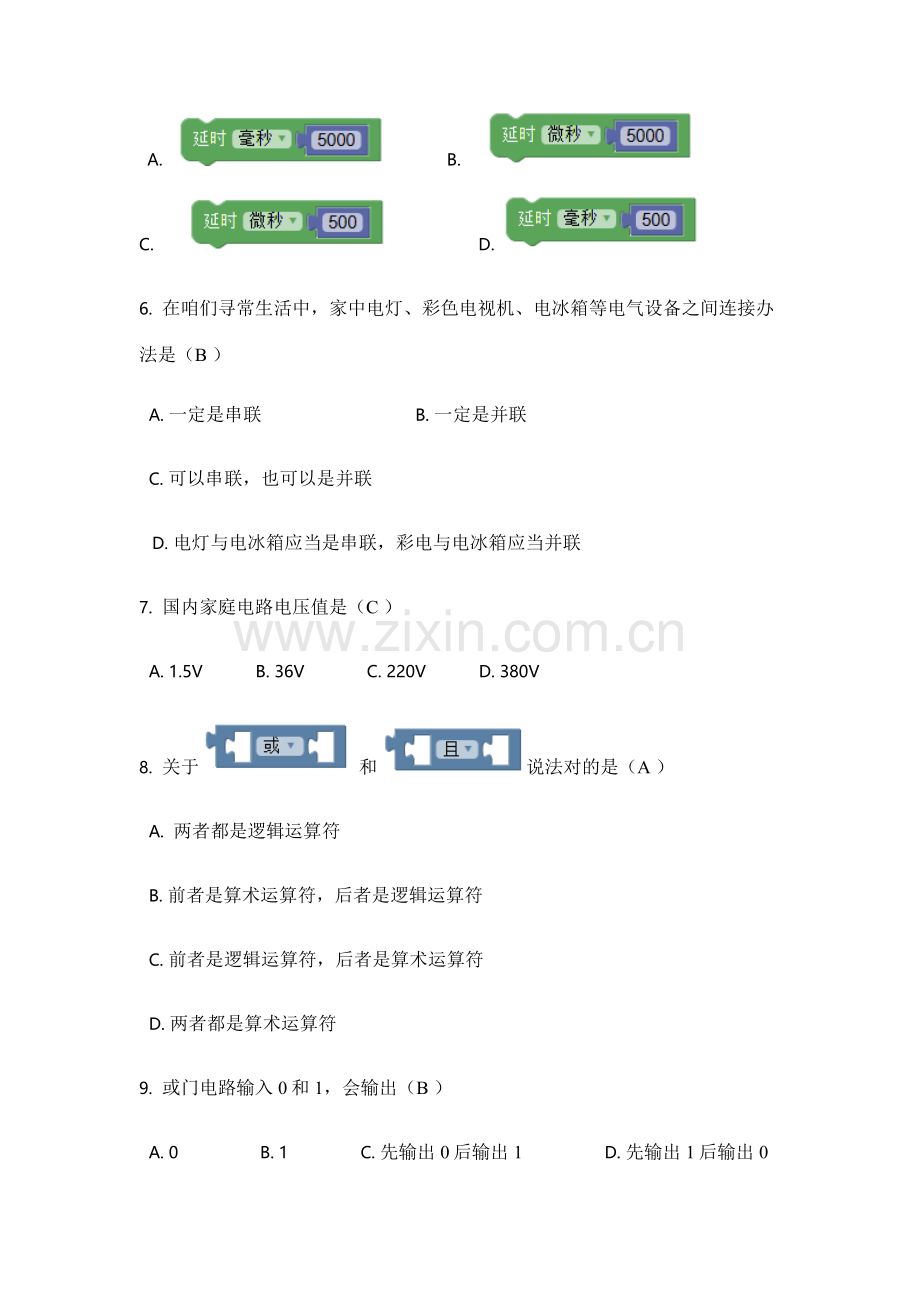

5. 下面可以实现延时5秒是（A ）
A. B. C. D.
6. 在咱们寻常生活中，家中电灯、彩色电视机、电冰箱等电气设备之间连接办法是（B ）
A. 一定是串联 B. 一定是并联
C. 可以串联，也可以是并联
D. 电灯与电冰箱应当是串联，彩电与电冰箱应当并联
7. 国内家庭电路电压值是（C ）
A. 1.5V B. 36V C. 220V D. 380V
8. 关于和说法对的是（A ）
A.  两者都是逻辑运算符
B. 前者是算术运算符，后者是逻辑运算符
C. 前者是逻辑运算符，后者是算术运算符
D. 两者都是算术运算符
9. 或门电路输入0和1，会输出（B ）
A. 0 B. 1 C. 先输出0后输出1 D. 先输出1后输出0
10. 下左图是一种按键电路连接面包板视图，下右图为相应程序。当按键没有按下时，串口监视器显示数值是（ C）

A.0 B. 1 C.1023 D. 不拟定
11. 如下图所示程序，串口监视器输出数值是（D ）。

A. 0 B. 25 C. 30 D. 55
12.  此模块可以实现功能是 （ C）
A. 将数字管脚A0设为低电平 B. 将模仿管脚A0设为高电平
C. 将数字管脚A0设为高电平 D. 将模仿管脚A0设为低电平
13. 模块返回值最大为（D ）。
A.0 B. 1 C. 255 D. 1023
14. 三极管是一种（B ）半导体器件。
A. 电压控制 B. 电流控制 C. 既是电压又是电流控制 D. 以上都对15. 下图中模块（A ）功能用于设立数字管脚模式。
A. B.
C. D.
16. 读取电路中按键按钮返回值时，使用下列哪个模块（D ）
A. B.
C. D.
17. 如下图所示程序，LED灯和引脚3相连。在1秒钟时间内LED灯闪烁多少次（B ）。

A. 1 B. 5 C. 10 D. 20
18.  此模块表达是（A ）
A. 算术运算符 B. 比较运算符 C. 逻辑运算符 D. 赋值运算符
19. 在下列流程图惯用符号中，（B ）属于判断框。
A. B.
C. D.
20. 通过按钮开关来控制LED灯，如果按键按下，LED点亮，否则熄灭。
在这种状况下，使用下面哪个模块更恰当（A ）
A. B. C. D.
21. 通过电位器模块控制舵机转动，程序如下左图，当电位器旋转到如下右图所示位置是，舵机转动角度是（ ）度方向。
A. 0 B. 180 C. 60 D. 120
22. 如下图所示电路，说法对的是（ A）。

A. 上拉电阻电路，按键按下，引脚7读取值为0；
B. 上拉电阻电路，按键按下，引脚7读取值为1；
C. 下拉电阻电路，按键按下，引脚7读取值为0；
D. 下拉电阻电路，按键按下，引脚7读取值为1；
23. 下图所示电路作用是通过光敏电阻获取当前关照强度，当光敏电阻上
关照强度增大时，通过A0引脚读取数值（ B）。
A. 不变 B. 变大 C. 变小 D. 以上都不对
24. 下图中和模块 功能效果相似是模块（B ）。
A. B.
C. D.
25. 执行下图所示程序，串口监视器输出成果是（B ）。

A. 0 B. 1 C.1 0 D. 以上都不对
26. 在纯电阻电路中，电压（U）、电流（I）和电阻（R）关系，说法对的有（A ）字节。
A. 电流和电压成正比，和电阻成反比。
B. 电流和电压成反比，和电阻成正比。
C. 电流和电阻成正比，和电压成反比。
D. 以上都不对。
27. 读取电路中光敏电阻返回值时，应当使用下列哪个模块（B ）
A. B.
C. D.
28. 如下图所示，电流表达数为（A ）
A. L1电流 B. L2电流
C. L1和L2总电流 D.  L1和L2电流之差
29. 关于模仿信号说法对的是（D ）
A. 在时间上持续物理量
B. 在数值上持续物理量
C. 时间上不持续、数值上持续物理量
D. 在时间和数值上都持续物理量
30. 和字符型（char）变量占用相似内存空间变量类型有（A ）。
A. 布尔型（boolean） B. 整数型（int）C. 浮点型（float）D. 长整型（long int）
二、多选题(共5题，每题4分，共20分)
31. 下面标记符中，代表电源（+）标记符有（ACD ）
A. V B. GND C. VCC D.  VDD
32. 下列模块中，属于选取构造模块有（ AB）
A. B.
C. D.
33. 如图所示电路中，电流表测量是（AC ）

A.  1测量是通过灯L1电流 B.  A2测量是通过灯L2电流
C. 2测量是灯L1和灯L2电流之和 D. A2测量是干路电流
34. 三极管有哪几类（AC ）
A. PNP B. PNN C. NPN D. NPP
35. 关于并联电路下列说法对的有（BC ）

A. 干路电流和支路电流相等 B. 电源电压和支路电压相等
C. 干路电流等于所有支路电流之和 D. 电源电压等于所有支路电压之和
三、判断题(共10题，每题2分，共20分)
36. 模仿输入时，A0引脚输入电压是5V，引脚返回值是1。 DUI
37. 在电路搭设过程中，只要认真操作，短路也是可以。 CUO
38. 主控板引脚实现了芯片和外部设备进行数据通讯物理和电气连接。DUI
39. 在电路搭设过程中，带电插拔元器件是对的。CUO
40. 占空比是指一种脉冲周期内，高电平所占时长比例。DUI
41. 灯亮度值是模仿信号。DUI
42. 串联电路中各处电流是相等。。 DUI
43. 在拿取电子元器件时，只要小心细致，手是可以和器件引脚接触。CUO
44. 二极管极性接反也能发光。CUO
45. 在电路搭设中，和电源相连普通采用黑色杜邦线，和地相连普通采用红色杜邦线。CUO
