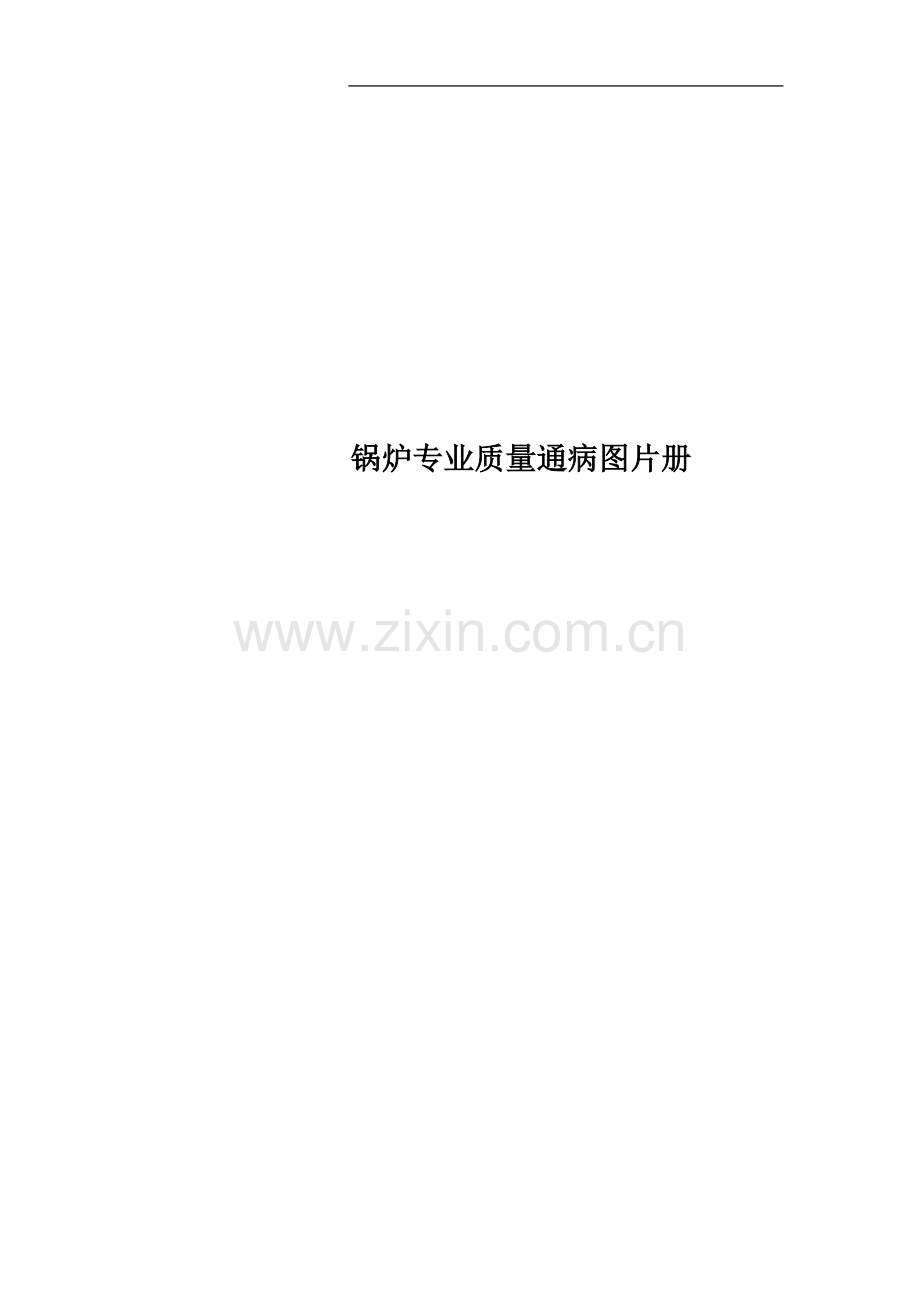

锅炉专业质量通病图片册

锅炉专业
质量通病图片册

（2009A版）

一流的工作 一流的产品

二○○九年七月

批 准：
审 核：

编 制：

前 言

为全面提高锅炉专业施工工艺质量，最大限度减少施工质量通病，通过对本专业存在的质量通病进行清查并汇总整理成手册，希望各工地能够根据本手册质量通病，举一反三，查找本工地存在的工艺质量问题并及时整改。根据本工地的质量通病制定本工地的质量通病预防措施。
本图册共收集钢架安装、梯栏平台安装、烟风道制作安装、锅炉本体受热面安装、锅炉附属管道安装、锅炉辅机设备安装、设备管道油漆、保温施工、梯栏平台二次污染、保温外衣二次污染等十个项目42条典型质量通病。

目 录

1. 钢架安装质量通病 ………………………………………… 1
2. 梯栏平台安装质量通病 …………………………………… 3
3. 烟风道制作安装质量通病 ………………………………… 6
4. 锅炉本体受热面安装质量通病 …………………………… 8
5、锅炉附属管道安装质量通病 ………………………………11
6、锅炉辅机设备安装质量通病 ………………………………15
7、设备管道油漆质量通病 ……………………………………15
8、保温施工质量通病 …………………………………………17
9、梯栏平台二次污染 …………………………………………19
10、保温外衣二次污染…………………………………………21

38

一、钢架安装质量通病
质量通病一：钢架安装连接板、结合面未除锈清理或清理不彻底。
预防措施：严格公司、工程处工艺质量管理制度，加强施工人员工艺质量意识培训，加强钢架安装过程监督检查。

质量通病二：高强螺栓选用规格不符合设计要求。
预防措施：严格高强螺栓领用制度，规范高强螺栓领用台账，施工过程中严格按图纸发放高强螺栓。

质量通病三：同一位置螺栓穿装方向不一致；钢架安装前清理不彻底。
预防措施：钢架施工前对施工人员进行培训，加强钢架安装过程控制，钢架验收过程中技术员、质检员应仔细检查。

质量通病四：随意在钢架上焊接临时结构。
预防措施：严格公司、工程处工艺质量管理制度，加强施工人员工艺质量意识培训，钢架上安装临时加固必须用报箍形式。

二、梯栏平台安装质量通病
质量通病五：格栅板安装筋没有对齐。
预防措施：同一位置格栅板安装应尽量选用同一批产品，安装前复核尺寸，尺寸不符合的用在面积小的局部，格栅焊接固定前沿加固筋拉设粉线，调整对齐后再焊接。

质量通病六：栏杆安装不平直、弯管部位有焊口接头不平滑。
预防措施：栏杆安装前应复核栏杆的平直度，不合格的校正后再安装；弯头对接、弯头与直管对接时应测量好尺寸再切割，切割时不应超过弯头起弯点。

质量通病七：梯栏平台栏杆对口错口、折口，焊口打磨不及时。
预防措施：严格公司、工程处工艺质量管理制度，加强施工人员工艺质量意识培训，要求栏杆施工中使用割管刀或切割片切割，严禁用火焰切割，对接头部位设计有套管的必须加装套管。栏杆对口时应按管道对口要求一致，点焊前、后应核对对口平直度。焊后及时将焊缝打磨平滑。

质量通病八：踢脚板采用火焰切割，未进行打磨处理，端部未固定。
预防措施：踢脚板必须采用切割机切割，切割前必须测量好下料尺寸；踢脚板转角处用切割机沿转角线内侧切割至厚度50%后弯至相应角度。

质量通病九：栏杆焊接时直接将栏杆焊接至立柱或者是连接板上。
预防措施：栏杆施工前由技术员绘制典型样式图，施工时要求施工人员严格按图施工。

质量通病十：管道穿平台格栅未采取封边处理或封边处理不美观，开孔后格栅板变形，开孔中心与管道中心（运行状态）不一致，明显偏斜，热管热态时影响膨胀。
预防措施：管道穿平台格栅开孔前需办理作业票，开孔应根据管道中心、管道外径（保温管道按保温后外径计算）、管道膨胀位移后的中心画出格栅预开孔的位置，用切割机沿画线位置切割，切割完后及时封边。封边后方可穿装管道。

三、烟风道制作安装质量通病
质量通病十一：烟风道加固筋端切割不整齐，对接不规范；板壁上随意焊接临时吊耳。
预防措施：烟风道加固盘下料必须根据图纸要求，准确测量尺寸后下料，下料后及时将切割面打磨整齐并编号，防止错用。严禁随意在风道壁板上焊接吊耳，吊耳焊接位置及形式应由起重技术员指定。

质量通病十二：烟风道加固筋尺寸不符合要求，安装前未清理毛刺，随意切割；板材下料不整齐。
预防措施：加固筋焊接前复核尺寸，安装时应先将加固筋端部对齐；所有材料下料后及时打磨修整，未打磨修整的材料严禁组装；板材下料优先选用剪板机、等离子切割机，采用火焰切割时应由专业气割工施工或采用小爬虫。

质量通病十三：烟风道焊缝未按图纸要求进行间断焊，焊缝长度不一致。
预防措施：加强施工人员工艺质量意识培训，要求烟风道加固筋焊接前在焊接部位画线，严格按图纸尺寸进行焊接。

质量通病十四：烟风道加固筋对接不齐，焊接飞溅未及时清理。
预防措施：加强施工人员工艺质量意识培训，加固筋拼接使用时应先拼接并修整后再组装。

四、锅炉本体受热面安装质量通病
质量通病十五：受面管排存在敞口现象。
预防措施：严格工程处工艺质量管理制度，加强施工人员质量意识培训，质检员及相关管理人员加大现场巡查力度，对存在的敞口确认内部无异物后及时封口。

质量通病十六：受热面对口时调整不到位，对口存在折口、错口现象。
预防措施：受热面在整体对口前先复核管排尺寸，确认无误后方可正式对口，管排尺寸有误时必须进行修整，严禁强力对口。

质量通病十七：受热面管排上随意焊接临时加固、吊耳，吊耳加固割除后未及时打磨。
预防措施：严格工程处工艺质量管理制度，加强施工人员质量意识培训，严禁在受热面上随意施焊，割除加固、吊耳时必须安排专业气割工，割除进随时打磨。

质量通病十八：电焊作业打伤受热面。
预防措施：电焊线使用前应经全面检查，破皮漏电处应及时用胶布保护，收放电焊线时应确保电焊机电源关闭。

质量通病十九：受热面吊架过渡梁不平、标高不一致、吊杆露丝长度长短不一。
预防措施：受热面吊架必须经过班长或班组技术负责人验收，调整不平、标高与图纸相差较大的不能承载。严格执行工程处吊架调整管理规定，吊架调整责任到人，加强施工人员责任心。

质量通病二十：受热面吊杆调整，螺丝露丝长度不一致，过长或未露出螺母；弹簧吊架弹簧支撑块保护不到位，有缺失现象。
预防措施：受热面吊架必须经过班长或班组技术负责人验收，调整不平、标高与图纸相差较大的不能承载。严格执行工程处吊架调整管理规定，吊架调整责任到人，加强施工人员责任心。

五、锅炉附属管道安装质量通病
质量通病二十一：支吊架钻孔位置不正确，新开孔用气割割孔。
预防措施：支吊架统一配制，钻孔应严格按设计尺寸、U型卡等尺寸配钻，如现场开孔必须用电钻钻孔。

质量通病二十二：支吊架螺杆露丝过长、长短不一。
预防措施：支吊架吊杆、螺杆选用严格按图纸尺寸，严禁混用。支吊材料到货后由班组技术负责人组织施工人员对吊杆清点编号，安装前绘制支吊架组合图，施工人员严格按图施工。

质量通病二十三：支吊架吊板、加固板切割不整齐，根部切割后未打磨平整。
预防措施：支吊架小件原则上委外加工成品，工地上加工制作件安装前必须打磨修整合格。支吊架安装必须按图纸设计位置划线后安装。

质量通病二十四：吊架螺栓备帽未备紧或未采用备帽。
预防措施：严格执行工程处吊架调整管理规定，吊架调整责任到人，加强施工人员责任心。

质量通病二十五：管道支架歪斜，焊口与支架距离太小。
预防措施：严格执行工程处吊架调整管理规定，吊架调整责任到人，加强施工人员责任心。

质量通病二十六：不锈钢管道与碳钢支架部位未采用不锈钢皮保护，或采用不锈钢皮不规范、不整齐；支架用火焰切割后未及时打磨补漆。
预防措施：严格执行工程处吊架调整管理规定，吊架调整责任到人，加强施工人员责任心。

质量通病二十七：小口径管道弯管不规范，角度不一致，直管段不平直，间距不一致。
预防措施：严格执行工程处小口径管道施工工艺规定，施工前由技术员制图，施工人员按图施工，弯管制作时必须复核角度，角度不符合不能时行安装，支吊架距离严格按设计要求施工，避免距离过大后管道弯曲弯形。

质量通病二十八：吊杆随意搭接，搭接施工不规范。
预防措施：加强小件管理力度，支吊架入库必须清点编号，按图纸领用，以防错用造成支吊架长度与设计不符。如因设计变更等原因必须采用焊接方式连接时，应保证吊杆在同一直线上，焊接规范，焊后打磨光滑并及时进行油漆。

六、锅炉辅机设备安装质量通病
质量通病二十九：设备玻璃等易损件、小件安装过程中损坏、丢失。
预防措施：辅机设备领用后安排专人对设备上的易损件进行保护，设备上的易丢失小件拆卸后收回工具室，设备调试前再恢复安装。

七、设备管道油漆质量通病
质量通病三十：设备油漆时铭牌、相临设备未采取保护，被污染。
预防措施：设备油漆前对设备铭牌贴纸保护，对设备周围其它设备、管道采取临时防护，油漆施工完毕后拆除。

质量通病三十一：设备、管道油漆，油漆过稀漆膜厚度不够，有露底。
预防措施：设备管道油漆前将调好的油漆进行试刷，确定油漆稀释程度符合要求后再进行正式涂刷。防止油漆稀释过度，造成漆膜厚度不够露底。

质量通病三十二：支吊架、管道局部油漆时有漏点，相临设备被污染。
预防措施：局部油漆施工时必须将相临结构进行保护，油漆采用较小的毛刷。

质量通病三十三：设备、管道油漆前未除锈、清理表面。
预防措施：设备油漆前严格执行验收制度，未经验收的金属表面严禁进行油漆。

八、保温施工质量通病
质量通病三十四：保温铁丝网搭接不规范，未对接，中间有空隙。
预防措施：保温铁丝网施工前测量施工面宽度及材料宽度，按尺寸下料，下料应整齐。

质量通病三十五：管道弯头保温外护板分段过大，背部未采取固定。
预防措施：弯头下料时增加分段数量，减小每一段的尺寸，使弯头尽量圆滑过渡。弯头内部
加设拉筋，防止管道膨胀时被拉开。

质量通病三十六：阀门保温，阀杆穿保温外护板位置处理不当。
预防措施：阀门保温，管径大于等于125㎜的全部做成三通式结构，增加系统的协调、一致。阀杆处依据阀杆形状剪成圆形或菱形，并预留3-5㎜活动间隙。管径在125㎜与40㎜之间的全部做成舟船式结构，增加系统的协调、一致。阀杆处依据阀杆形状剪成圆形或菱形，并预留3-5㎜活动间隙。小于40㎜的全部做成竹节封头式结构。增加系统的协调、一致。阀杆处剪成方形孔。

九、梯栏平台二次污染
质量通病三十七：在平台格栅上切割时未采取防护。
预防措施：在平台格栅上焊接、切割作业时下方必须铺设铁板，防止对格栅板镀锌层造成破坏。

质量通病三十八：管道施工格栅板未按要求切割，用火焰切割不整齐。
预防措施：管道安装需穿格栅板时先根据管道膨胀后的中心位置、管道保温后的外径定出切割位置并画线。尽量采用切割机切割格栅，如用火焰切割，应及时打磨干净后再穿管施工。

质量通病三十九：设备吊装悬挂钢丝绳直接穿过格栅，损坏格栅。
预防措施：设备吊装悬挂点如有格栅板，必须采取保护措施，无法保护的办理作业票将格栅板临时拆除。钢丝绳拆除后再恢复安装。

质量通病四十：格栅板超载损坏。
预防措施：平台上堆放材料设备时下方必须用方木垫平整，堆放物品不能超过设计载荷。脚手架搭设在平台上时，立杆下部必须垫平板防护。

十、保温外衣二次污染
质量通病四十一：保温外护板受外力变形。
预防措施：严格工程处工艺质量管理制度，严格执行公司防二次污染管理办法，对已安装保温外护板的区域施工项目应重点对施工人员进行交底。

质量通病四十二：油漆施工污染外护板。
预防措施：油漆施工时施工区域必采取防护；保温外护板施工完，交叉施工部位应采取保护措施。
