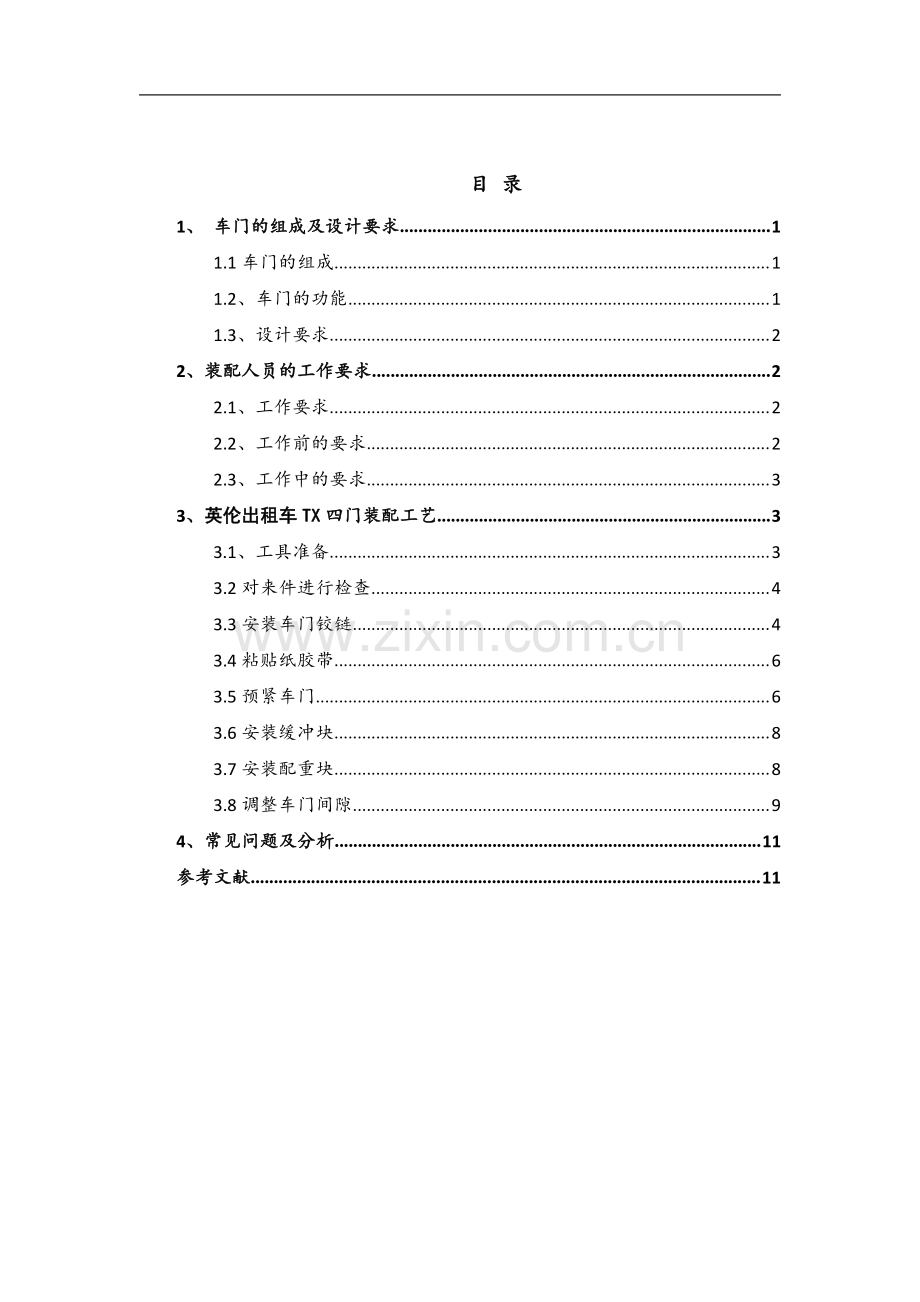

题目：英伦出租车 TX 四门装配工艺 目目 录录1、车车门门的的组组成成及及设设计计要要求求.11.1 车门的组成.11.2、车门的功能.11.3、设计要求.22、装装配配人人员员的的工工作作要要求求.22.1、工作要求.22.2、工作前的要求.22.3、工作中的要求.33、英英伦伦出出租租车车 T TX X 四四门门装装配配工工艺艺.33.1、工具准备.33.2 对来件进行检查.43.3 安装车门铰链.43.4 粘贴纸胶带.63.5 预紧车门.63.6 安装缓冲块.83.7 安装配重块.83.8 调整车门间隙.94、常常见见问问题题及及分分析析.11参参考考文文献献.111英伦出租车 TX 四门装配工艺1、车门的组成及设计要求1.1 车车门门的的组组成成汽车的车门一般由门体，车门附件和类似盖板三部分组成。门体包括车门内板、车门外板、车门窗框、车门加强横梁和车门加强板，车门附件包括车门链、车门限位器、门锁及内外手柄、车门玻璃、车门升降机和密封条：内饰包括固定板、芯板、吸音棉、内扶手。(如图 1-1)1-11.2、车车门门的的功功能能汽车车身是汽车的重要组成部分是整车零件的载体，它的质量和制造成本都占到整车的 40%60%以上。车门作为汽车车身的重要组成部件，对乘客安全、汽车整体性能、行驶平稳性有重要作用。因此、对车门总成有了功能要求，一方面、车门作为车身结构中的重要组成部分，其造型风格、强度、刚度、可靠性及供应性等，必须满足车身整体性能要求。另一方面、车门开关及上下车的方便性，又使车门结构首要满足的要求，而车门结构自身的视野性，安全性，密封降噪等 2性能。1.3、设设计计要要求求（1）保证乘客上下车方便性，最大开度控制在 6570左右。（2）开启过程中不应与其他部位发生位置干涉。（3）车门关闭时要锁止可靠，不会在行车中自行打开。（4）车门机构操纵反便，包括关门自如，玻璃升降轻便等。（5）良好的密封性能要求。（6）具有大的透光面，满足侧向视野要求。（7）要有足够的强度与刚度，保证车门工作可靠、减小车门部分振动，提高车辆侧向碰撞安全性，防止车门下沉。2、装配人员的工作要求2.1、工工作作要要求求（1）装配人员必须经专业人员培训专业知识，安全知识，并且经过考试且合格。（2）装配人员必须了解岗位的危险源，掌握岗位装配技术，获得独立上岗能力，取得上岗证，才可持证上岗。（3）装配人员必须熟悉生产异常情况的处理方法，做到一切听指挥，不盲目操作。（4）装配人员必须佩戴好相关标识上岗作业。2.2、工工作作前前的的要要求求（1）正确佩戴与使用好个人防护用品，如手套，工作服，防护鞋。不得披发及佩戴首饰进入生产现场。（2）检查设备防护栏是否完好，防护门是否紧闭。（3）打开设备控制电源气源，检查电源显示是否正常，电源线路是否脱落、破皮；气源显示是否正常，是否漏气。（4）按设备点检表进行点检，并打开设备试运作，观察运作状态，做好相关记录。（5）准备好生产所需的物料及辅助工装、工具，保证生产顺利。（6）检查装载物料的物料箱是否放置平稳，是否定置定位，是否拿取顺畅。湖南吉利汽车职业职业技术学院毕业设计3（7）保持车间安全通道、消防通道通畅无阻，工作环境明亮通风。2.3、工作中的要求工作中的要求（1）严格按照安全生产操作规范的规定操作，不得有任何违规违章操作。（2）遵循“安全第一，预防为主”的制度，出现安全、质量事故，应遵从“三不放过”原则。（3）正确操作设备，并确认设备上的防护胶套、套筒是否牢固，随时注意设备的运作状态。（4）设备运转过程中认不得进入防护栏内，以免发生危险。（5）所有产品，工装、工具必须轻拿轻放，禁止摔落、投掷造成伤人。（6）电气故障的设备故障及时排除，解决不了迅速上报，不拖延、虚报、瞒报。再由专业维修人员修理，岗位操作人员不得擅自拆卸、调整。3、英伦出租车 TX四门装配工艺本文采用最新装配技术，英伦出租车 TX 四门装配工艺流程如图 3-1：工具准备安装车门铰链对来件进行检查粘贴纸胶带安装缓冲块安装配重块调整车门间隙自检图 3-13.1、工具、工具准备准备准备好安装时要使用到的工具：间隙尺、套筒、大极轮、小极轮、钣金锤、扭力扳手、锤子、扳手、配重块、左/右后门辅助装具支架、装车门夹具、电池枪和长接杆(如图 3-2)。4图 3-23.2 对对来来件件进进行行检检查查安装前务必请安装人员对门体进行检查，查看有无划伤、有无气泡、有无凹陷。如有质量问题，上报班组长，对接维修人员来进行维修，损伤面积太大，直接退回涂装返修。3.3 安安装装车车门门铰铰链链把铰链装至车门，拿取六角法兰面螺栓和平垫圈组合件(如图 3-3)。图 3-3拿取六角法兰面螺栓和平垫圈组合件用 13 号套筒扳手将车门铰链装配至左/右后车门，上下各四个螺栓，一扇车门八个螺栓，两扇车门共 16 个螺栓。先把螺栓预紧在车门上，方便后面车门间隙的调试(如图 3-4)。湖南吉利汽车职业职业技术学院毕业设计5图 3-4左/右前车门，把六角法兰面螺栓和平垫圈组合件拿 13 号套筒扳手装配车门，一上下各两个螺栓，扇车门四个螺栓，两扇车门共八个螺栓，四个车门一共24 个螺栓(如图 3-5)。图 3-5先把螺栓预紧在车门上，方便后面车门间隙的调试(如图 3-6)。图 3-6 63.4 粘粘贴贴纸纸胶胶带带在左右门框容易刮蹭到的地方粘贴 3M 纸胶带，这样在调试车门的时候可以有效的防止车门油漆面刮伤。(如图 3-6)图 3-6把左右后门辅助装助装具支架安装到车架上，安装支架要紧贴地板，安装时不要造成漆面划伤，安装时要夹紧，防止掉落(如图 3-7)图 3-73.5 预预紧紧车车门门取左/右后车门抓具将车门装至车身后们位置，定位孔与定位装具定位销进湖南吉利汽车职业职业技术学院毕业设计7销关夹，后车门装具按“释放”按钮（左右对称）抓具归位后，开始预紧(如图3-8)。图 3-7取左/右前车门抓具将车门装至车身前门位置，定位孔与定位装具定位销进销关夹，后车门装具按“释放”按钮（左右对称）抓具归位后，开始预紧(如图3-8)。图 3-8左/右前车门、左/右后车门装好之后用 13 号套筒扳手预紧外面的螺栓，然后用扳手预紧里面的螺母，注意只是预紧，不是扭紧。(如图 3-8)8图 3-83.6 安安装装缓缓冲冲块块取车门上/下缓冲块装至左/右后门中，取车门上/下缓冲块装至左/右前门中。(如图 3-9)。安装缓冲块时顺时针拧两圈半。图 3-93.7 安安装装配配重重块块（1）配重块安装四门的位置：左右后门配重块贴于门框，左右前门配重块正好与玻璃升降安装螺母位置处。（2）由于配重块较重，拿取时注意安全。（3）装配重块时避免划伤零件外观，使用专用工具，保护好连接螺栓和车门装饰件不受损伤小心操作，不能损伤漆面(如图 3-10)。3-10湖南吉利汽车职业职业技术学院毕业设计93.8 调整车门间隙调整车门间隙粗调左右 X 方向，使左右后翼子板装置车身（左右对称），取左右前翼子装手持工装至车身（左右对称）。用检测尺查看新车门与后翼子板的缝隙是不是均匀一致，与前车门的缝隙是不是一致，车门筋线是不是与前后持平。车门间隙面差要求：（1）左右前门与前翼子板间隙：4.31mm，间隙平行差1mm（2）左右前门与左右后门间隙：5.51mm(测点 2-1)（3）左右前门与左右后门间隙：4.51mm（测点 2-2 至 2-7）间隙平行差1mm（4）左右后门与 c 柱盖板间隙：3.21mm（测点 3-1）（5）左右后门与后翼子板间隙 4.21mm(测点 3-2 至 3-8)间隙平行差1mm如果与面差要求有些许的差距，我们用扳手和 13 号套筒扳手轻微地调一下或者用钣金锤敲击铰链外侧(如图 3-11)。图 3-11调整操作要求：1、调整过程中不要用蛮力，导致门体损坏、变形。2、在调整过程中应多测量。3、车门间隙调整完成后用黑色油漆对铰链敲击处进行点漆。104、安装时必须按照间隙要求调整好间隙，且保证开门、关门正常和顺畅。5、间隙/面差调整完成后用扭力扳手打好扭力，扭力值为 304.5N.M（扭力扳手一周调一次扭力值，防止偏差过大）。扭矩完成后打绿色色标，下面的也是按照上面的程序完成(如图 3-12)。图 3-127、调整完成后用黑色油漆对螺栓敲击处进行涂抹防锈油8、装配车门完成后，清理车身残胶，检查车身清洁无脏污3.9 自自检检安装完成后请安装人员对整车外覆盖件进行自检互检要求，检查车门是否安装到位、检查整车外附件油漆是否磕碰划伤、检查车门是否有气泡（如图 3-13）。湖南吉利汽车职业职业技术学院毕业设计114、常见问题及分析1、经常出现整车外附件油漆磕碰划伤。当车体出现划伤的情况，先上报班组长，划伤面积不大，可以叫涂装人员过来维修，划伤面积超过 5%，整车送往涂装去维修。2、当车门漆面出现气泡，上报班组长，退回涂装进行维修。参考文献1 卢圣春.汽车装配与调整M.北京:北京理工大学出版社，2018.2 潘伟荣，刘越琪.汽车结构与拆装M.北京:人民交通出版社，2010.3 吴兴敏.汽车车身结构与维修M.西安：西安电子科技大学出版社，2010.
