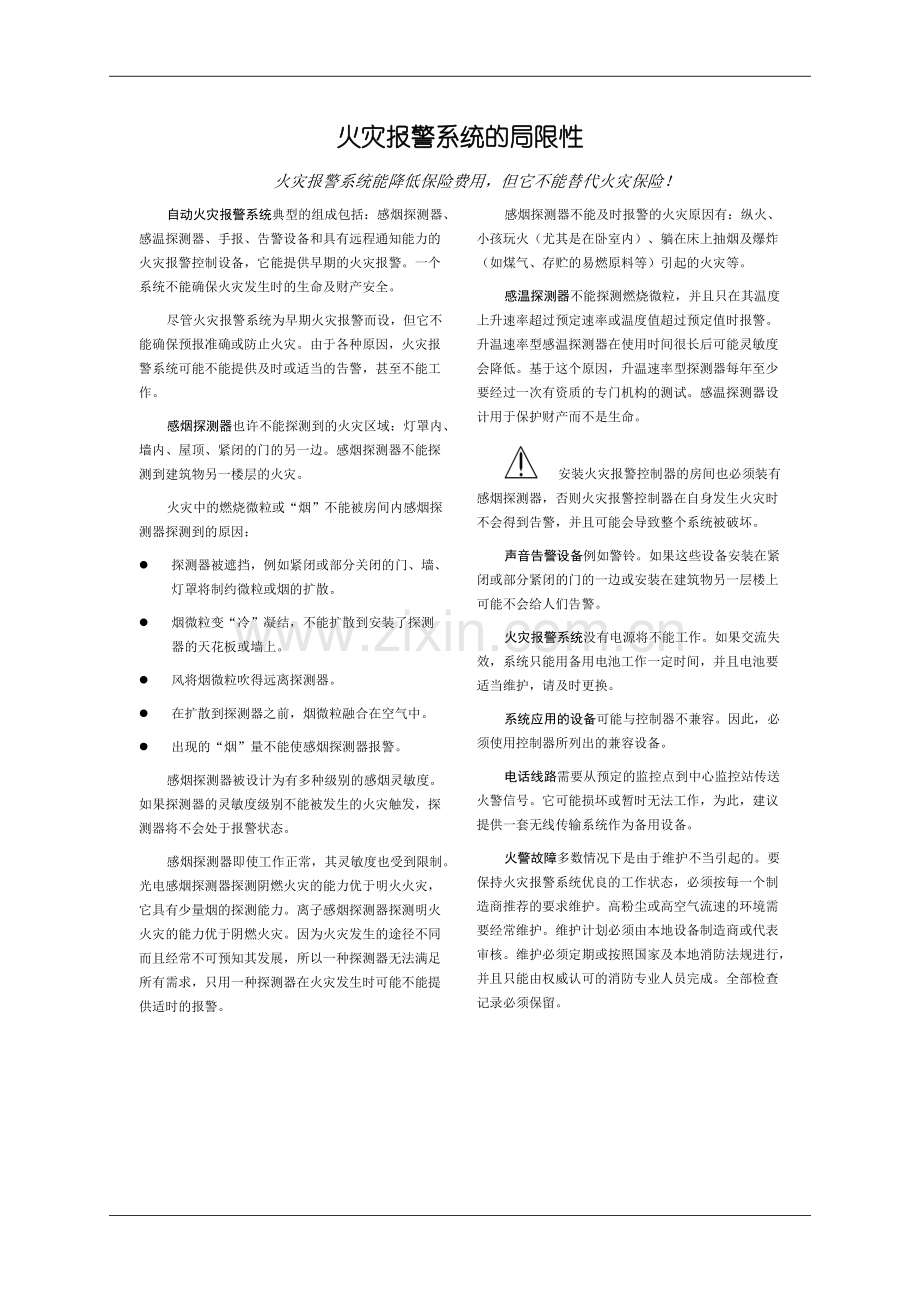

版本：J日期：2007-05-14 火灾报警控制器火灾报警控制器N-6000N-6000使用说明书使用说明书火灾报警系统的局限性火灾报警系统的局限性火灾报警系统能降低保险费用，但它不能替代火灾保险！自动火灾报警系统典型的组成包括：感烟探测器、感温探测器、手报、告警设备和具有远程通知能力的火灾报警控制设备，它能提供早期的火灾报警。一个系统不能确保火灾发生时的生命及财产安全。尽管火灾报警系统为早期火灾报警而设，但它不能确保预报准确或防止火灾。由于各种原因，火灾报警系统可能不能提供及时或适当的告警，甚至不能工作。感烟探测器也许不能探测到的火灾区域：灯罩内、墙内、屋顶、紧闭的门的另一边。感烟探测器不能探测到建筑物另一楼层的火灾。火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因：探测器被遮挡，例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。烟微粒变“冷”凝结，不能扩散到安装了探测器的天花板或墙上。风将烟微粒吹得远离探测器。在扩散到探测器之前，烟微粒融合在空气中。出现的“烟”量不能使感烟探测器报警。感烟探测器被设计为有多种级别的感烟灵敏度。如果探测器的灵敏度级别不能被发生的火灾触发，探测器将不会处于报警状态。感烟探测器即使工作正常，其灵敏度也受到限制。光电感烟探测器探测阴燃火灾的能力优于明火火灾，它具有少量烟的探测能力。离子感烟探测器探测明火火灾的能力优于阴燃火灾。因为火灾发生的途径不同而且经常不可预知其发展，所以一种探测器无法满足所有需求，只用一种探测器在火灾发生时可能不能提供适时的报警。感烟探测器不能及时报警的火灾原因有：纵火、小孩玩火（尤其是在卧室内）、躺在床上抽烟及爆炸（如煤气、存贮的易燃原料等）引起的火灾等。感温探测器不能探测燃烧微粒，并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。升温速率型感温探测器在使用时间很长后可能灵敏度会降低。基于这个原因，升温速率型探测器每年至少要经过一次有资质的专门机构的测试。感温探测器设计用于保护财产而不是生命。安装火灾报警控制器的房间也必须装有感烟探测器，否则火灾报警控制器在自身发生火灾时不会得到告警，并且可能会导致整个系统被破坏。声音告警设备例如警铃。如果这些设备安装在紧闭或部分紧闭的门的一边或安装在建筑物另一层楼上可能不会给人们告警。火灾报警系统没有电源将不能工作。如果交流失效，系统只能用备用电池工作一定时间，并且电池要适当维护，请及时更换。系统应用的设备可能与控制器不兼容。因此，必须使用控制器所列出的兼容设备。电话线路需要从预定的监控点到中心监控站传送火警信号。它可能损坏或暂时无法工作，为此，建议提供一套无线传输系统作为备用设备。火警故障多数情况下是由于维护不当引起的。要保持火灾报警系统优良的工作状态，必须按每一个制造商推荐的要求维护。高粉尘或高空气流速的环境需要经常维护。维护计划必须由本地设备制造商或代表审核。维护必须定期或按照国家及本地消防法规进行，并且只能由权威认可的消防专业人员完成。全部检查记录必须保留。安装规范安装规范按如下所述安装将有助于减少问题产生并增加长期可靠性 火灾报警控制器可能连接一些不同的电源。在维护前断开所有电源。在运行的状态下插拔卡、模块或连接电缆将可能损坏控制单元和关联设备。在未阅读和理解安装手册前，请勿进行安装、维修或操作。在软件变化后，系统应进行重新测试。为了保证系统的正常运行，在任何编程操作或软件细节有所变化后该系统必须进行测试。所有被修改影响的部分（包括电路、系统操作方式、软件的功能）必须进行 100%的测试；为了确认其操作没有受到修改的影响，必须对至少 10%（最多 50 台）的触发设备（这些设备通常不会受到其它组件修改的影响）也进行测试，系统的运行必须正常。确认回路线及连接外设设备的线径，大多数设备的线路压降不容许超过标称电压的 10%。象所有的固态电子装置那样，当受到雷电感应的瞬间，该系统可能运行紊乱或者被损害。虽然没有系统能够完全免除雷电感应或干扰，正确的接地将降低敏感系数。由于会增加对附近雷击的易感性,不推荐使用高架的或户外的天线。如果预计或遇到任何问题，请向技术性服务部门资讯。在拆除或者插入电路板之前应断开交流电和电池，否则会损坏电路。任何钻孔、锉、扩孔或在敲击之前应拆除全部电路板。如有可能，使全部电缆从旁边或者背后进入。在机械操作之前，检查它们是否和电池，变压器和印制电路板冲突。别把端子上的螺丝拧得太紧。太紧会损害螺纹，造成减少终端的接触压力和螺钉拆卸困难。虽然设计为多年使用，但系统元件会可能会失效。该系统包含有静电敏感元件。在接触任何线路板前必须戴好防静电护腕，确保身体上的静电完全释放。任何拆下的电路板必须放入防静电包装内。遵照安装、操作、编程手册中的指示。火灾报警控制器的工作和可靠性取决于专业人员的正确安装。HW-2500-056目录目录第 1 章 综合信息.11.1 关于本手册.11.1.1 信息、注意、警告.11.1.2 字体约定.1第 2 章 产品概述.22.1 简介.22.2 产品特点.2第 3 章 系统配置及安装.43.1 主要性能.43.2 电气参数.43.3 系统配置.43.4 控制器系统图.53.5 安装及接线.53.5.1 机箱.53.5.2 接线要求.63.5.3 电路板端子接线.63.6 设备调试.113.6.1 连线检查.113.6.2 通电检查.113.6.3 接入外线.113.6.4 注意事项.113.6.5 回路编址单元接线的检查方法.11第 4 章 操作.134.1 指示灯和按键.134.1.1 控制器主面板上的指示灯和按键.134.1.2 总线控制盘的指示灯和按键.164.1.3 多线控制盘的指示灯和按键.174.2 开机.184.3 系统自检.194.4 事件显示.204.4.1 故障界面.214.4.2 火警界面.224.4.3 监管界面.224.4.4 屏蔽界面.234.4.5 联动界面.244.4.6 预警界面.244.4.7 声光界面.244.4.8 反馈界面.254.5 菜单操作.264.5.1 系统管理.274.5.2 外设配置.30HW-2500-0564.5.3 联动编程.424.5.4 设备操作.434.5.5 历史事件.47第 5 章 其它.495.1 安全保护装置.495.2 使用与维护.495.3 常见故障.495.4 运输、储存.505.5 开箱及检查.50附录 A.51HW-2500-056图图图 3-1 控制器系统图.5图 3-2 机箱外观.6图 3-3C 型机箱尺寸图.6图 3-4CPU 接线图.7图 3-5 电源接线图.8图 3-6 多线控制盘面板接线图.9图 3-7 总线控制盘接线图.10图 3-8 回路卡接线图.10图 4-1 主机面板图.13图 4-2 总线控制盘示意图.16图 4-3 多线控制盘示意图.17图 4-4 开机界面.18图 4-5 系统自检界面.19图 4-6 系统正常界面.19图 4-7 故障界面.21图 4-8 火警界面.22图 4-9 监管界面.22图 4-10 屏蔽界面.23图 4-11 联动界面.24图 4-12 预警界面.24图 4-13 声光界面.25图 4-14 反馈界面.25图 4-15N-6000 菜单操作总揽图.26图 4-16 用户登录界面.26图 4-17 主菜单界面.27图 4-18 系统管理界面.27图 4-19 系统设置界面.28图 4-20 修改密码界面.29图 4-21 恢复出厂设置界面.30图 4-22 外设配置界面.31图 4-23 回路卡界面.31图 4-24 参数设置界面.32图 4-25 自动登录界面.33图 4-26 自动登录进度.33图 4-27 自动登录列表.34图 4-28 点编程界面.34图 4-29 多线控制盘界面.35图 4-30 参数设置.36图 4-31 操作保存确认界面.37图 4-32 多线控制盘点编程界面.37HW-2500-056图 4-33 总线控制盘界面.38图 4-34 参数设置界面.38图 4-35 操作保存确认界面.39图 4-36 楼层复示器界面.39图 4-37 参数设置界面.40图 4-38 操作保存确认界面.40图 4-39 下载标签界面.41图 4-40 点编程界面.41图 4-41 操作保存确认界面.42图 4-42 联动编程界面.42图 4-43 通用区.43图 4-44 逻辑区.43图 4-45 设备操作界面.44图 4-46 手动输出界面.44图 4-47 状态跟踪.45图 4-48 显示测量值界面.45图 4-49 步行检测界面.46图 4-50 步行检测地址列表.46图 4-51 回路演习界面.47图 4-52 电源管理界面.47图 4-53 历史事件界面.48表表表 1-1 手册中的排字规范.1表 4-1 状态指示灯描述.14表 5-1 常见故障.50附录表 2 ND-751P 光电感烟探测器报警等级对照表.51附录表 3 ND-751T 感温探测器报警等级对照表.51附录表 4 FSL-751 光电“激光”感烟探测器报警等级对照表.52附录表 5 FSL-751 光电“激光”感烟探测器报警等级对照表.521第第 1 章章 综合信息综合信息1.1 关于本手册关于本手册1.1.1 信息、注意、警告信息、注意、警告手册中包含信息、注意和警告以提醒读者相关内容，各项含义如下：信息信息：指提供的与内容相关的信息，一般做补充说明。注意注意：指容易忽视的地方，但不会导致严重的后果。警告警告：指错误操作或忽视的后果比较严重，一般会导致损坏。1.1.2 字体约定字体约定手册中使用的有关字体约定如表 1-1 手册中的排字规范：字体字体含义含义举例举例【黑体字黑体字】控制面板上的按键按下【消音消音】键斜体字文档名称N-6000用户手册表 1-1 手册中的排字规范2第第 2 章章 产品概述产品概述2.1 简介简介N-6000 是霍尼韦尔消防安防系统(上海)有限公司最新推出的新一代智能火灾报警控制器。满足GB4717-2005 和 GB16806-2006 国标的要求。该控制器集报警与联动控制于一体，并可通过上位机进行离线编程。N-6000 联动型火灾自动报警控制器具有多项智能特性，诸如漂移补偿、灵敏度调整、自优化预报警等。同时，N-6000 联动型火灾报警控制器可参与消防联动控制、消防广播输出、气体灭火等，可接 CRT 显示终端，组成综合性的消防报警控制系统。适用于大型工厂、厂房、大型饭店、宾馆、机房、商厦等重要场所。2.2 产品特点产品特点大屏幕液晶显示以 320240 像素的 LCD 作为显示器件，全中文显示，可显示多至 320 个汉字，可以详细地显示报警的设备类型、地理位置、报警浓度、回路号、地址号，便于操作人员准确、及时和全面掌握报警的信息。良好的人机界面所有编程操作均采用菜单化显示，中文输入、全程提示，具有良好的人机对话功能。可方便地在报警信息窗口和联动信息窗口之间切换。体贴、方便的编程设计具有多级预警灵敏度和多级报警灵敏度，可以根据需要对每只探测器的灵敏度进行调整。具有故障屏蔽功能，可以选择对回路总线中的任一编址单元进行屏蔽。具有回路内的编址单元自动登录功能，这些功能将大大的方便系统调试和日常维护工作。实时的模拟量曲线显示可实时监测指定智能型模拟量探测器和复合型探测器的阈值浓度变化。丰富的联动控制关系准确、详实的事件记录可以自动记录最新发生的火警、故障和系统事件，并分类储存，便于查询。总共可显示和存储 8000 条历史事件。完善的自动补偿功能具有漂移补偿算法，可以对由于外界非火灾因素诸如温度、湿度、尘埃等环境缓慢变化引起的灵敏度漂移，对系统造成的影响进行补偿，保持对火灾的探测能力，避免误报警的发生。对采样数据进行数字平滑处理，从而有效地消除干扰和噪声的影响。完备的打印设定配接中文打印机，可设定为即时打印模式，实时打印最新发生的报警事件。3最多可配 16 个总线控制盘实现对现场设备的手动控制并显示设备的反馈状态。最多可配 16 个多线控制盘可在控制器主 CPU 不运行的情况下直接启动现场设备，并具有断线监测功能。离线编程和 CRT 图形显示终端通过控制器的 RS-232 接口与 PC 机连接，可以在 PC 机上实现对控制器的回路配置、联动控制关系进行编程设定。也可通过此接口连接 CRT 图形显示终端，进行集中管理。4第第 3 章章 系统配置及安装系统配置及安装3.1 主要性能主要性能最多配接 15 块回路卡，30 个回路。每个回路控制单元可接 198 个智能可编址设备，支持探测器地址扩展，模块最多 99 个。16 块多线控制卡64 个楼层显示器16 块总线控制卡微型打印机接口提供 N-CRT 端口，外部系统可无缝连接火警输出继电器、故障输出继电器实时时钟3.2 电气参数电气参数电压范围输入电压：220VAC输出电压：两路 24VDC 不可复位，一路可复位 24VDC，两路 5VDC，电源故障继电器输出干节点最大输出电流（最大值）：14.6A3.3 系统配置系统配置联动型火灾报警控制器：N-6000液晶楼层显示器：LCD-100B模拟地图式楼层显示器：LDM-64B智能火灾探测器智能型光电感烟探测器：ND-751P智能型定温探测器：ND-751T智能型极早期报警激光感烟探测器：FSL-751智能型反射式红外感烟探测器：FSB-200S智能底座B701B5015智能模块智能型监视模块：MMX-7智能型输入/输出模块：CMX-7智能型输出模块：CMX-7C普通探测器接口模块：MMX-7P总线隔离模块：ISO-7智能型手动报警按钮：M700K微型打印机：PRT-380S中文图文显示控制工作站：N-NCS网络显示控制器：N-NCA离线编程软件：N-VFT3.4 控制器系统图控制器系统图图 3-1 控制器系统图当回路总线中的编址单元较多时，应在回路总线前端加装短路隔离器。相邻两个隔离器之间的编址单元数不超过 25 个。3.5 安装及接线安装及接线3.5.1 机箱机箱壁挂式采用 NOTIFIER公司的 CAB-X4 系列机箱。常用的 C 型机箱外观如图 3-2 机箱外观：6图 3-2 机箱外观机箱具体尺寸描述如图 3-3：图 3-3 C 型机箱尺寸图该控制器外形简洁，安装方便；采用了薄膜软面板，实用美观，内部为模块化结构，整齐紧凑，便于拆装。3.5.2 接线要求接线要求所有外接线均应从控制器机箱的入线口引入，并压在接线端子上。回路传输线采用双色双绞线，其型号规格为：RVS-21.5 mm2。回路电阻（指回路卡到最远端编址单元两根导线的环线电阻值）小于 50。电源线应采用双色多股塑料软线，红色为正极，黑色为负极。其型号规格为：RV-22.5 mm2。73.5.3 电路板端子接线电路板端子接线3.5.3.1 CPU-6000 主板主板主板的接线端子、跳线及状态灯等如图 3-4 所示：图 3-4 CPU 接线图接线端子说明见表 3-1：端子端子说明说明TB1TB2TB3TB4TB5TB6TB7TB8TB98TB10J1J10J12J13J14J15表 3-1 CPU-6000 主板端子说明跳线说明见表 3-2：端子端子说明说明JP1JP2JP3JP4JP5JP6JP7JP8JP9JP10JP11JP12JP13JP14JP15JP16JP17JP18JP19JP20JP21JP22JP23JP24表 3-2 CPU-6000 主板跳线说明LED 状态说明见表 3-3：9端子端子说明说明LED1LED2LED3LED4LED5LED6LED7LED8LED9LED10LED11LED12LED13LED14LED15LED16LED17LED18LED19LED20LED21表 3-3 CPU-6000 状态灯说明3.5.3.2 LCM-2 回路卡回路卡回路卡的接线端子、跳线及状态灯等如图 3-5 所示：10图 3-5 回路卡接线图接线端子说明见表 3-4：端子端子说明说明TB2TB3TB4TB5J1J2J3J4表 3-4 LCM-2 回路卡端子说明跳线说明见表 3-5：端子端子说明说明JP1JP2JP311JP4JP5表 3-5 LCM-2 回路卡跳线说明LED 状态说明见表 3-6：端子端子说明说明LED1LED2LED3LED4LED5LED6LED7LED8LED9LED10LED11LED12LED13LED14表 3-6 LCM-2 回路卡状态灯说明DIP 开关的回路号设置见表 3-7：表 3-7 LCM-2 回路号设置3.5.3.3 MPS-350W 电源电源N-6000 联动型火灾报警控制器电源部分采用 MPS-350W。MPS-350W 电源系统提供了多路24VDC、5VDC 输出，总功率输出达到 350W。主、备电自动切换，提供主、备电故障、接地故障LED 显示，蓄电池的充放电，电源故障输出继电器等功能。电源板的接线端子、跳线及状态灯等如图 3-6 所示：12图 3-6 MPS-350W 接线图接线端子说明见表 3-8：端子端子说明说明TB1TB2TB3TB4TB5TB6TB7TB8J1J2J3J4表 3-8 MPS-350W 端子说明跳线说明见表 3-9：13端子端子说明说明JP1JP2JP3JP4JP5表 3-9 MPS-350W 跳线说明LED 状态说明见表 3-10：（曹凌：可否将电路板上标注用 LED？一便将 LED 与其它二极管区分开来，也好与其它电路板的标注统一）端子端子说明说明D1D2D3D14D15D17D18D20D21表 3-10 MPS-350W 状态灯说明3.5.3.4 NIC-EC 网卡网卡网卡的接线端子、跳线及状态灯等如图 3-7 所示：图 3-7 NIC-EC 网卡接线图接线端子说明见表 3-11：端子端子说明说明TB1TB2TB3TB5J1J9表 3-12 NIC-EC 端子说明14跳线说明见表 3-12：端子端子说明说明JP6JP7JP8表 3-12 NIC-EC 跳线说明LED 状态说明见表 3-13：端子端子说明说明LED1LED2LED3LED4LED5LED6LED7LED8LED9LED10LED11LED12LED13LED14LED15LED16LED17LED18LED19LED20LED21LED22LED23LED24LED25LED26LED27表 3-13 NIC-EC 状态灯说明15DIP 开关的网络地址设置见表 3-14：表 3-14 NIC-EC 网络地址设置3.5.3.5 MCU-16B 总线控制盘总线控制盘总线控制盘的接线端子、跳线及状态灯等如图 3-8 所示：图 3-8 总线控制盘接线图接线端子说明见表 3-15：端子端子说明说明TB1TB2J1J3J4表 3-35 MCU-16B 端子说明跳线说明见表 3-16：端子端子说明说明JP1JP2JP3JP4JP5JP6表 3-16 MCU-16B 跳线说明LED 状态说明见表 3-17：端子端子说明说明16LED1LED2LED3LED4LED39LED40LED41LED42表 3-17 MCU-16B 状态灯说明DIP 开关的网络地址设置见表 3-18：表 3-18 MCU-16B 网络地址设置3.6 设备调试设备调试3.6.1 连线检查连线检查确定控制器正常；总线接口无外接线；打开控制器门，检查报警控制器内各连接线是否正常，有无松动、短路、断路现象，各接插件有无松动现象，电源是否正常，有无短路现象；检查回路控制接口单元的跳线器是否正确，有无重号。3.6.2 通电检查通电检查检查正常后，先打开备电，应有声光报警信号，液晶有显示，控制器进入正常工作状态后，应有提示主电故障的声光报警信号。关掉备电，接上主电电源，开启主电源，液晶有显示，控制器进入正常工作状态后，应有提示备电故障的声光报警信号。这时，打开备电，报警控制器应恢复正常。主电、备电均打开，正常工作时，控制器主面板上电源指示灯将常亮。17当电源发生故障，如主电断电或接触不良、5V、24V 过压或欠压、或与机壳地短路、与主机通信出现故障，控制器主面板上电源指示灯将会熄灭，发出声光报警信号，控制器液晶上显示具体的故障类型等信息。3.6.3 接入外线接入外线检查控制器的各外接线有无短路、断路现象，正常后接入控制器。建议采用分批安装调试的方法，每次接入 1020 只探测器或输入输出模块，接入回路总线后开机，观察控制器对探测器或输入输出模块的巡检是否正确，如有故障报警信号，应检查线路及报警编址单元是否正常，排除后进行下一批的安装调试，直至全部正常。此时，可进行模拟故障、火警、联动事件的实验，观察控制器能否正确报警，正确联动现场设备，并打印出相应的报警信息。如有问题，立即处理排除，直至控制器能进入正常监测状态。3.6.4 注意事项注意事项安装过程中避免触摸线路板上的集成电路芯片；接线时注意极性；通电前应检查是否有短路、断路、极性接反等现象；导线之间的接头应焊接，并保证线间绝缘。3.6.5 回路编址单元接线的检查方法回路编址单元接线的检查方法用万用表的二极管测试功能，反极性连接（正表笔接回路负极，负表笔接回路正极），此时万用表应指出几个二极管的偏压值。将万用表正常连接（正表笔接回路正极，负表笔接回路负极），表上应得到一低阻值，后随回路电容的充电而增大。若万用表仍指示二极管的偏压值，则说明回路上可能有一个或多个编址单元接反。18第第 4 章章 操作操作4.1 指示灯和按键指示灯和按键4.1.1 控制器主面板上的指示灯和按键控制器主面板上的指示灯和按键N-6000 联动型火灾报警控制器主面板以 320240 像素的 LCD 作为液晶显示屏，全中文显示，可显示多至 320 个汉字，可以详细地显示报警的设备类型、地理位置、报警浓度、回路号、地址号，便于操作人员准确、及时和全面掌握报警的信息。灵活的按键设计方便工作人员对控制器进行监控。图 4-1 主机面板图19状态指示灯指示灯指示灯颜色颜色功能描述功能描述火警指示灯红色指示火警。发生一条或多条新的火警事件时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮预警指示灯红色指示预警。发生一条或多条新的预警时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮故障指示灯黄色指示系统或编址单元异常。发生一条或多条新的故障事件时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮电源指示灯绿色指示电源的通讯状态。电源通讯正常时闪亮自检指示灯黄色指示系统处于自检状态。自检时常亮联动指示灯红色输入输出模块动作或有回授信号延时指示灯红色控制器有正在延时的控制输出。延时阶段常亮，延时结束指示灯熄灭外设消音指示灯黄色外设消音工作状态，消音后常亮屏蔽指示灯黄色系统中存在一个或多个编址单元被隔离时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮监管指示灯红色监督管理系统状态。发生一条或多条新的监管事件时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮CPU 故障指示灯黄色指示 CPU 故障状态，出现故障时常亮；CPU 正常时熄灭表 4-1 状态指示灯描述操作键数字键：数字“0”“9”。字母键：字母“A”“Z”，以及字母大小写切换键“A-a”。空格键：编程时，改变 Check 控件状态，改为，或改为【退退 格格】键：后退键【菜菜 单单】键：按下进入菜单【帮帮 助助】键：帮助键【PREV】键/【NEXT】键：按下跳到上一个控件/按下跳到下一个控件【ESC】键：退出键【ENTER】键：确认输入键【TAB】键：切换键，同【NEXT】键【】键：前一页/后一页【】【】键/【】【】键：上一条事件/下一条事件固定功能键【确认确认】键：确认事件操作。20【消音消音】键1、短按键小于 1 秒：对外部设备进行消音操作2、长按键超过 1 秒：系统演习（请参考回路卡设置相关内容）【火警火警/预警预警】复合按键1、短按键小于 1 秒：对火警事件进行查询2、长按键超过 1 秒：对预警事件进行查询【故障故障/声光声光】复合按键：对故障事件进行查询操作。1、短按键小于 1 秒：查询故障事件2、长按键超过 1 秒：查询声光事件【监管监管/反馈反馈】复合按键：对监管事件进行查询操作。1、短按键小于 1 秒：查询监管事件2、长按键超过 1 秒：查询反馈事件【联动联动/延时延时】复合按键1、短按键小于 1 秒：查询联动事件信息2、长按键超过 1 秒：查询处于延时状态且逻辑为真的逻辑区【屏蔽屏蔽/自检自检】复合按键1、短按键小于 1 秒：查询屏蔽设备信息2、长按键超过 1 秒：查询自检信息【手动手动/自动自动】键：控制手动/自动执行联动关系。【灯检灯检/自检自检】键：对系统进行灯检/自检操作。【系统复位系统复位】键：对整个系统进行复位操作。214.1.2 总线控制盘的指示灯和按键总线控制盘的指示灯和按键启动按键复合按键输出指示灯回授指示灯图 4-2 总线控制盘示意图总线控制盘共有 16 个灯指示按键、16 个灯指示回授。1 个复合按键：根据按下时间长短，可实现三个功能：1、短按键 1s 左右：按键下方 LED 灯点亮，控制键盘被锁定；2、长按键超过 1s：按键右方 LED 灯点亮，手动/自动允许；3、长按键超过 4s：声光自检。116 号启动按键：-按键按下，相应的输出指示灯（116 号灯）点亮，表明对应编号的按键已被按下。-回授指示灯（116 号灯）点亮，表明收到对应编号联动设备动作的回授信号，启动对应的联动设备。4.2 开机开机接入 220V 交流电源后，先打开机柜内主电开关，控制器准备进入工作状态。开机界面如图 4-3：22图 4-3 开机界面4.3 系统自检系统自检图 4-4 系统自检界面开机后，系统将会进行自检，对系统的硬件、软件进行测试。指示灯自检时，正常情况下主机面板左侧指示灯将会全部亮起，自检完成后将会熄灭；声光报警器发声，确认无故障后消音。自检全部完成，系统进入显示界面，电源指示灯将闪亮。系统自检完成后，进入系统正常界面，界面如下：23事件统计栏报 警 界 面状态栏图 4-5 系统正常界面系统界面上共分三栏，分别为事件统计栏、报警界面栏以及状态栏。事件统计栏显示火警、故障、监管、联动、屏蔽。状态栏显示当前控制器号、手自动状态、传输设备状态、主备电工作状态、当前日期/最新一条联动区的延时状态以及当前时间。手自动状态系统处于手动状态系统处于自动状态传输设备状态既有发送亦有反馈传输设备处于发送状态传输设备处于反馈状态传输设备处于正常状态，既无发送亦无反馈传输设备处于屏蔽状态传输设备处于故障状态主备电工作状态主电正常主电低压主电故障备电正常备电低压备电开路当前日期/最新一条联动区的延时状态：该项可显示当前日期，当有联动发生时，亦将显示最新一条联动区的延时状态信息。例如：，“ZL0099”表示第 99 号联动区，“00001”表示延时 1 秒后将输出联动。244.4 事件显示事件显示控制器报警事件的优先级：第一级：火警、联动、回授第二级：监管第三级：故障第四级：屏蔽4.4.1 故障界面故障界面0001/0001 总总线线控控制制卡卡1MCU?离离线线 N016M01 13:57:06000100000000000013:57:06 2006/06/12 周周一一 N016M01图 4-6 故障界面当控制器探测到电源或机械等故障时，控制器将会执行一系列动作：故障继电器被激活，控制器发出警报控制器主面板系统故障指示灯闪亮，显示屏显示出故障界面具体的故障名称、确切的地理位置以及发生时间一一显示于 LCD 屏幕故障信息存储至本机 Flash，打印机打印出当前故障按下控制器主面板【】【】键或【】【】键可查看上一条或下一条故障事件，【】键进行前、后翻页。按下控制器主面板【确认确认】功能键，可将所显示的故障逐一确认，报警器消音，故障事件全部确认后控制器主机面板系统故障指示灯常亮。故障类型可包括：设备离线故障、设备短路故障、设备正端接地故障、设备负端接地故障、设备正端开路故障、设备负端开路故障、电源低压故障、电源高压故障、负载类型不匹配故障、负载低阈值故障以及数据库出错故障等。254.4.2 火警界面火警界面0001/0003 L3探探测测器器#1 L3探探测测器器扩扩展展描描述述#1探探测测器器 ND-751T13:57:33 2006/06/12 周周一一 N016L03.00160.0?火火警警 N016L03.001 13:57:33?火火警警 N016L03.002 13:56:10?火火警警 N016L03.013 13:50:0000030001L3探探测测器器#1313:50:00 2006/06/12 周周一一 N016L03.013图 4-7 火警界面当探测器或监视模块被激活（探测到火警）时，控制器将执行一系列动作：系统报警继电器被激活，控制器发出警报控制器主面板火警指示灯闪亮，显示屏显示出火警界面具体的火警名称、确切的地理位置以及发生时间一一显示于 LCD 屏幕报警信息存储至本机 Flash 内，打印机打印出当前的事件按下控制器主面板【】【】键或【】【】键可查看上一条或下一条火警事件，【】键进行前、后翻页。按下控制器主面板【确认确认】功能键，可将所显示的火警逐一确认，报警器消音，火警事件全部确认后控制器主面板火警指示灯将常亮。4.4.3 监管界面监管界面0001/0003 L3模模块块#101 L3模模块块扩扩展展描描述述#101监监视视模模块块 MMX-713:27:58 2006/06/12 周周一一 N016L03.101?监监管管 N016L03.101 13:27:58?监监管管 N016L03.120 13:20:10?监监管管 N016L03.112 12:50:000003图 4-8 监管界面监视模块编制监视类型代码，一旦监视模块被激活，控制器将执行一系列动作：26监视继电器激活，控制器发出警报控制器主面板监管指示灯闪亮，显示屏显示出监管界面监管信息存储至本机 Flash，打印机打印出当前监管事件按下控制器主面板【】【】键或【】【】键可查看上一条或下一条监管事件，【】键进行前、后翻页。按下控制器主面板【确认确认】功能键，确认显示监管信息，报警器消音，监视事件全部确认后控制器主面板监管指示灯将常亮。4.4.4 屏蔽界面屏蔽界面0001/0003 L3模模块块#101 L3模模块块扩扩展展描描述述#101监监视视模模块块 MMX-713:27:58 2006/06/12 周周一一 N016L03.101?屏屏蔽蔽 N016L03.101 13:27:58?屏屏蔽蔽 N016L03.120 13:20:10?屏屏蔽蔽 N016L03.112 12:50:0000010003图 4-9 屏蔽界面回路内存在点被屏蔽时，每一个屏蔽点（探测器、模块、回路等）将会一一显示，如图 4-9所示。控制器将执行一系列动作：主机面板屏蔽指示灯闪亮，但是控制器不发出警报点亮屏蔽指示灯屏蔽信息存储至本机 Flash 按下控制器主面板【】【】键或【】【】键可查看上一条或下一条屏蔽事件，【】键进行前、后翻页。按下控制器主面板【确认确认】功能键，确认显示屏蔽信息，屏蔽事件全部确认后控制器主面板屏蔽指示灯将常亮。274.4.5 联动界面联动界面0001/0003 L3模模块块#101 L3模模块块扩扩展展描描述述#101控控制制模模块块 CMX-7(C)13:27:58 2006/06/12 周周一一 N016L03.101?激激活活 N016L03.101 13:27:58?激激活活 N016L03.121 13:20:10?激激活活 N016L03.113 12:50:0000030001图 4-10 联动界面4.4.6 预警界面预警界面长按控制器主面板上【火警火警/预警预警】复合按键，可进入预警界面，查询预警事件，显示界面如下：000300010001/0003 L3探探测测器器#1 L3探探测测器器扩扩展展描描述述#1探探测测器器 ND-751T13:27:33 2006/06/12 周周一一 N016L03.00140.0?预预警警 N016L03.001 13:27:33?预预警警 N016L03.002 13:20:10?预预警警 N016L03.083 13:18:00N016L03.013L3探探测测器器#1313:50:00 2006/06/12 周周一一 图 4-11 预警界面4.4.7 声光界面声光界面长按控制器主面板上【故障故障/声光声光】复合按键，可进入声光界面，查询声光事件，显示界面如下：280001/0003 L3模模块块#101 L3模模块块扩扩展展描描述述#101声声光光警警报报器器 CMX-7(C)13:27:58 2006/06/12 周周一一 N016L03.101?隔隔离离 N016L03.101 13:27:58?离离线线 N016L03.121 13:20:10?激激活活 N016L03.113 12:50:00L3模模块块#10113:27:58 2006/06/12 周周一一 T/D N016L03.101图 4-12 声光界面4.4.8 反馈界面反馈界面长按控制器主面板上【监管监管/反馈反馈】复合按键，可进入反馈界面，查询反馈事件，显示界面如图 4-13：0001/0003 L3模模块块#101 L3模模块块扩扩展展描描述述#101监监视视模模块块 MMX-713:27:58 2006/06/12 周周一一 N016L03.101?反反馈馈 N016L03.102 13:27:58?反反馈馈 N016L03.120 13:20:10?反反馈馈 N016L03.112 12:50:000001图 4-13 反馈界面294.5 菜单操作菜单操作主主菜菜单单系系统统管管理理外外设设配配置置联联动动编编程程设设备备操操作作历历史史事事件件回回路路卡卡多多线线控控制制盘盘总总线线控控制制盘盘楼楼层层复复示示器器参参数数设设置置自自动动登登陆陆点点编编程程系系统统设设置置修修改改密密码码恢恢复复出出厂厂设设置置参参数数设设置置点点编编程程参参数数设设置置点点编编程程参参数数设设置置点点编编程程下下载载标标签签通通用用区区逻逻辑辑区区手手动动输输出出状状态态跟跟踪踪步步行行检检测测电电源源管管理理图 4-14N-6000 菜单操作总揽图当用户需要对控制器进行编程或查看历史事件等操作，可按下【菜单菜单】按键，显示如图 4-15：图 4-15 用户登录界面30输入正确密码登录后，进入主菜单，显示如下界面。通过主菜单屏幕可对系统管理、外设配置、联动编程、设备操作、历史事件等进行操作。图 4-16 主菜单界面4.5.1 系统管理系统管理选择“系统管理”，此时，用户可进行“系统设置”、“修改密码”和“恢复出厂设置”操作。显示界面如图 4-17：图 4-17 系统管理界面4.5.1.1 系统设置系统设置选择“系统设置”，将显示如图 4-18：31图 4-18 系统设置界面第一行：地址为控制器在网络上的节点号，标签为该控制器的内容描述第二行：时间服务器选择“（是）”，则该控制器为网络上的时间主机，其他控制器的时间与其同步。时间服务器标签右边的按钮（“时间/日期”处）点击后可设置本控制器的时间第三行：语言为控制器显示的语言，目前有两种语言可供选择：中文和英文第四行：背光为 LED 显示屏背光灯亮起的持续时间，有四种选择：常开、常关、30 秒后关闭以及无显示器第五行至第七行：继电器有 3 个继电器，共 7 种工作方式，分别为：屏 蔽 屏蔽该继电器，不输出 火警输出 表示火警时会闭合该继电器 故障输出 表示故障时会闭合该继电器 联 动 表示联动时会闭合该继电器 监 管 表示监管时会闭合该继电器 联动逻辑输出 表示该继电器只能用在联动表达式的输出中，当所在的表达式为真时该继电器闭合，反之打开 复 位输出 表示系统上电、复位时会闭合该继电器，1 秒后再打开第八行和第九行：COM有 2 个串口，共 4 种工作方式，分别为：屏蔽、打印机、CR
