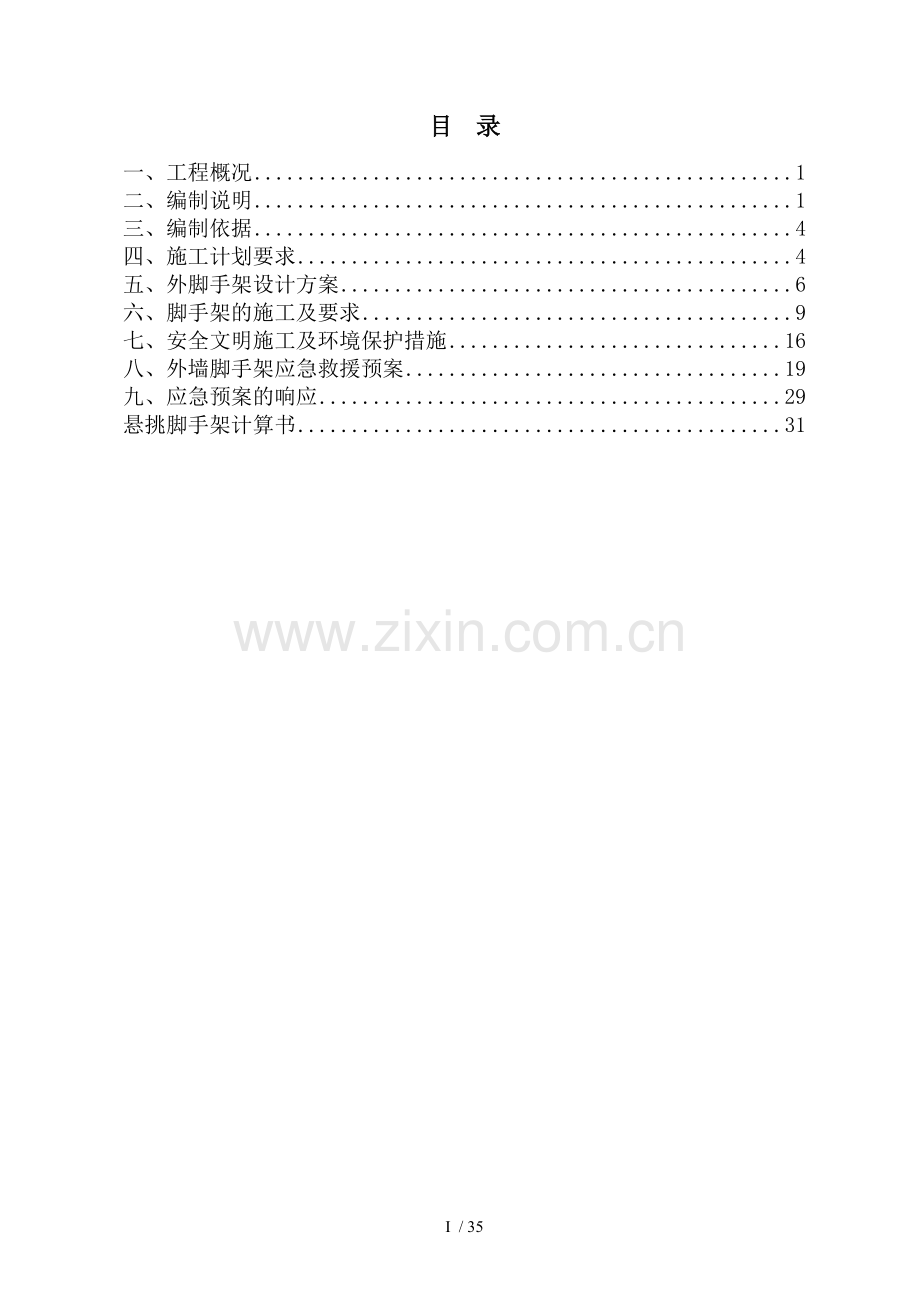

目 录
一、工程概况 1
二、编制说明 1
三、编制依据 4
四、施工计划要求 4
五、外脚手架设计方案 6
六、脚手架的施工及要求 9
七、安全文明施工及环境保护措施 16
八、外墙脚手架应急救援预案 19
九、应急预案的响应 29
悬挑脚手架计算书 31
34 / 35
一、工程概况
黄岩耀达大酒店工程由台州黄岩耀达酒店有限公司投资建设，上海大境建筑设计事务所，上海建通工程建设有限公司监理，台州市黄岩区建筑工程质量监督站监督，标力建设集团有限公司总承包施工。工程为一幢集酒店、宾馆、娱乐、会议及办公等综合性功能的高层中型五星级酒店工程，地上2层、地下二层，总建筑面积54170㎡（其中地上建筑面积为40728㎡，地下建筑面积为13442㎡）。
工程位于浙江省台州黄岩82省道北侧，风景秀丽的永宁江之畔，永宁公园的西端。
本工程为框架剪力墙结构，地下室二层，地上26层（裙楼五层）。主楼屋面标高为97.95m，屋面女儿墙顶标高99.45m。屋顶有构架层，本工程最顶高（从外地坪开始）为111.20m。裙房屋面标高(外地坪至七层面)为23.95m。
主楼外立面规则，竖向平面上下一致，无悬挑结构，也无凹凸结构，但在北立面九层、十一层、十三层呈阶梯形缩进。结构四周边梁平整，边梁除圆弧部位上翻外其余均与楼面平，四周边梁截面有为300/400/500mm×750mm、300/500mm×1400mm。
二、编制说明
本工程为高层建筑，为加快施工进度、减少材料用量及有利于周转材料周转，主楼标准层外架采用型钢悬挑式脚手架。从设备转换层面（标高26.20m）开始悬挑。
为了响应建设部关于积极推进建设工程新技术、新工艺的应用，借鉴以往工程的成功实例并结合本工程的实际情况(外立面较为平直，无悬挑、凹凸结构，结构四周边梁平整，适宜采用该做法)，故本工程悬挑脚手架决定采用螺栓连接型钢悬挑脚手架。
螺栓连接型钢悬挑脚手架完全具有传统悬挑脚手架的效益优势，在高度方向可分段搭设、分段拆除，以减少材料租赁费与使用成本。相对于传统方式的悬挑脚手架，螺栓连接型钢悬挑脚手架更具有的显著优点：
1.在于脚手架底座材料的节约。本悬挑部件由梁外侧悬挑出去，节省了建筑物内部的锚固段，相对于传统悬挑脚手架，悬挑部件节约了一半的材料用量，并利于脚手架装拆施工。
2.其次螺栓连接型钢悬挑脚手架墙体不留孔洞，有利于外墙防渗。
3.不影响室内装饰施工，外墙装修施工也一定程度得到改善。
4.经过堆载试验及工程实际应用证实螺栓连接型钢悬挑脚手架具有可靠的强度。
5.本脚手架可采用工厂化加工，安装方便。
悬挑钢梁的设置如下图所示：

连墙件制作详图
具体实例如下：

（城市港湾工程）

（黄岩A8地块工程）
三、编制依据
⒈ 黄岩耀达达酒店工程施工组织设计及作业指导书；
⒉ 本工程的建筑、结构施工图纸。
⒊ 国家及地方有关安全生产、文明施工的规定和规则；
⒋ 地方及行业现行的规范、规程及技术标准
⒌ 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；
⒍ 建设部〈建筑施工安全检查标准〉JGJ59-99；
⒎ 台州市关于扣件式钢管脚手架的相关文件规定；
⒏ 本公司的安全管理性标准、职业健康安全及环境保护管理体系；
⒐ 螺栓连接型悬挑脚手架运用的实例。
本方案未尽之处严格按扣件式钢管脚手架规范JGJ130-2001及安全检查标准JGJ59-99执行。
四、施工计划要求
㈠、施工技术准备
项目总工组织项目经理部技术、生产人员认真熟悉施工图纸的结构特点及建筑立面特点，通过内部沟通、共同协商解决外架施工的难点，作为脚手架方案编制和施工操作的依据。
施工操作人员
⒈ 劳务队伍的选择：挑选施工经验丰富、吃苦耐劳的优秀专业队伍，特别是选定参加过大型工程外架施工的队伍参加本工程施工。（本公司内曾施工过螺栓连接悬挑脚手架的施工班组进行施工）。
⒉ 持证情况：脚手架安装拆卸由专业架工持证上岗，构件加工中的焊接由专业焊工持证上岗。
劳动力投入计划安排
结构施工进入主体施工阶段后即安排架子施工班组进行外架搭设：计划架子工人数为：15-20人；
㈡、施工机具：
外架搭设主要施工设备为：扳手、扭力臂等；
测量设备主要有：钢卷尺、线锤等；
施工机具准备一览表
名 称
规 格
数 量
扳 手
开口宽10-19、2-24
5把
钢卷尺
5m
5把
扭力臂

2把
线 锤
重0.25kg、0.50kg
若干
㈢、材料准备
⒈ 外架钢管、扣件、工字钢等物资准备，要符合施工进度的要求，保证材料提前进场,做到及时充足。
⒉ 钢管扣件进场后，应进行油漆，分类堆放，并作好标识及产品保护工作。
⒊ 结构施工阶段
主要周转材料的准备
序号
材料名称
规 格
单位
数量
用 途
1
钢 管
Φ48×3.5
T
200
外脚手架
2
扣 件
旋转扣件，对接扣件，直角扣件
只
41000
外脚手架
3
悬挑工字钢加工构件
16号工字钢1.2m~1.8m
件
1500
外脚手架底座
4
工字钢
16号工字钢3.0m、4.5m
根
200
横梁或普通悬挑脚手架钢梁
注：① 钢管：钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。
钢管采用外径 48mm，壁厚 3.5mm，其材质符合 GB700-79《普通碳素结构钢技术要求》中 Q235钢的技术要求。弯曲变形，锈蚀钢管不得使用。
② 扣件：
扣件包括直角扣件、旋转扣件、对接扣件及其附件 T型螺栓、螺母、垫圈等。
扣件及其附加应符合 GB978-67《可锻铁分类及技术条件》的规定，机械性能不低于KT33-8 的可锻铸铁的制作性能，其附件的制造材料应符合 GB700-79 中 A3 钢的规定，螺纹应符合 GB196-81《普通螺纹》的规定，垫圈应符合 GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能够灵活转动，旋转扣件的旋转面间隙小于 1mm，扣件表面应进行防锈处理。
③ 钢丝绳： 钢丝绳选用 6×19φ15.5 光面钢丝绳，强度极限≥1400MPa，破断拉力总和≥13800Kg。断股、锈蚀严重的钢丝绳不得使用。
④ 型钢：悬挑外架型钢采用16号工字钢。在工字钢端部焊接一块10厚的腿板（尺寸200mm×300mm），具体做法及尺寸见节点附图。
五、外脚手架设计方案
1、设备转换层以下采用落地式双排钢管脚手架；
2、设备转换层以上采用型钢悬挑脚手架（螺栓连接型钢悬挑脚手架）：
即从设备转换层面（标高26.20m）开始悬挑，六层一悬挑，共四挑，分别为标高26.20m、45.40m、65.80m、86.20m。搭设高度第一挑19.20m，第二挑20.40m，第三挑20.40m，第四挑14.25米。
螺栓连接型钢悬挑脚手架：型钢主梁选用16号工字钢，悬挑型钢梁与钢板采用双面满焊，焊缝饱满。悬挑梁与建筑结构梁、柱采用螺栓连接（螺栓采用φ22圆钢制作预埋于梁侧），在外挑的钢梁上根据立杆搭设的尺寸焊接Ф25的短钢筋以便将脚手架的立杆固定。
工字钢外挑长度1.50米，水平铺设间距一般为1.50米一道，悬挑水平钢梁上面采用钢丝绳与建筑物拉结。斜拉钢丝绳采用6×19钢丝绳，直径为15.5mm，设置一道斜拉钢丝绳，最外面支点距建筑物约1.40m；局部位置（如建筑物转角处等）外挑长度大于2m设置两道斜拉钢丝绳。在上一层楼面边梁上预埋Ф20钢筋拉环。（如下图）
悬挑脚手架步距为1.8米，立杆纵距为1.5米，排距为1.05米。踢脚杆高度20cm，扶手杆高度为1.20m。内立杆距墙面350mm。连墙件采用预埋标准连墙件拉接，竖向按层高、水平按三跨（50m以下）两跨（50m以上）设置。
对于在梁侧面不易悬挑时应选择传统的悬挑方案，如建筑周边为悬挑构件(如阳台等)、独梁式的构件。如下图示：
悬挑部位布置示意图 独梁式部位布置示意图

脚手架悬挑钢梁平面布置图 脚手架剖面图
六、脚手架的施工及要求
（一）、原则要求
1、悬挑脚手架采用螺栓连接型工字钢悬挑脚手架，悬挑每次搭设高度不超过标准层六层。于梁侧预埋φ22螺栓，与梁内腰筋焊接，转角处增加一根竖向短筋(φ16)。螺栓定位准确。悬挑架上楼层设钢丝绳吊环，吊环直径φ20，埋于梁的主筋内部，满足锚固长度。悬挑构件的型钢与钢板采用双面满焊，焊缝饱满。
2、悬挑脚手架搭设时间，当混凝土强度不少于50%，或五天，可搭设第一步脚手架。当混凝土强度不少于70%，或七天时，可搭设第二步脚架。
（二）、材质要求
⒈ 所用材料都经质量检测部门检测合格后才投入使用。
⒉ 杆件选材用外径48毫米，壁厚3.5毫米的A3钢管，其材质符合国家技术要求，钢管表面平整光滑、无锈蚀、裂纹、无硬弯、无分层、压痕现象。
⒊ 所选扣件符合建设部钢管脚手架扣件标准，要求有扣件生产许可证，规格与钢管匹配，采用铸铁，扣件不得有裂纹、气孔、砂眼等缺陷。
⒋ 对旧钢管，搭设前除锈、油漆。
⒌ 竹芭、脚手片符合规范要求，中间无断筋，无霉点，枯脆、虫眼及大结疤。
本工程脚手片采用质地坚韧竹竿制作，用2寸铁钉销牢。
⒍ 密目式安全网：脚手架外立面采用合格的绿色密目式安全网，安全网的技术要求必须符合《GB5725-85》、《GB5726-85》相关条目的要求。
⒎ 扎丝采用18#铅丝，采用双股绑扎牢固。
⒏ 悬挑架主梁选用16号工字钢，材质符合国家技术要求。
（三）、外脚手架的搭设
1、螺栓连接型钢悬挑脚手架搭设顺序：
螺栓连接型钢悬挑脚手架的安装方法是先在建筑物的结构梁侧面预埋螺栓，要做到位置正确无误，在浇捣的砼达到五天强度后开始安装悬挑钢梁。然后在钢梁上搭设钢管扣件脚手架。
螺栓连接型型钢悬挑脚手架的工艺流程：
悬挑脚手架方案设计

悬挑钢梁、螺栓工厂化加工

结构施工预埋螺栓

悬挑钢梁进场验收和安装

第一～三步脚手架搭设

安装脚手架连墙件

上层结构施工、预埋拉环

拉结钢丝绳

脚手架随楼层向上安装(同步安装连墙件)

（四）、施工要点
（1） 工厂化加工悬挑钢梁
考虑到悬挑钢梁为钢构件，宜委托有资质的钢结构生厂厂家加工制作。当施工单位自己加工时，应由专业资质的电焊人员进行。钢梁的长度和根数按方案及施工图计算，要保证脚手架的底座尺寸。钢梁加工后由质量检测人员进行外观检查，检查焊缝厚度，焊缝厚度不均匀、不饱满的应补焊。协同监理单位按标准抽样送至专业检测机构进行焊缝密实度检测。均附合要求后，悬挑钢梁方可运至施工现场。
图5.2.2-1 标准节钢梁制作示意图
注：脚手架距外墙距离一般为200mm，当采用幕墙工程或其它情况时按实定。材料规格为示意，实际按计算与经验取值。下同。
图5.2.2-2 非标准节钢梁制作示意图

图5.2.2-3 转角处钢梁制作示意图
（2） 螺栓制作
预埋螺栓采用圆钢制作，采用双螺母，如下：
图5.2.2-4 预埋螺栓制作示意图
注：螺栓直径按计算取值，采用φ22。
（3） 螺栓预埋
于悬挑层预埋螺栓，螺栓预埋位置按施工方案要求，每组螺栓之间的间距以≦1500mm为度，每组螺栓为二根，位于梁高度方向的上部。螺栓埋设于梁钢筋的内部，并于梁筋点焊固定，点焊时点到即止，避免烧伤主筋。
图5.2.2-5 螺栓预埋示意图一
螺栓应埋于梁高度方向的中上部，不得埋于梁下部。因为当埋于梁下部时，将导致悬挑钢梁挂到梁下，无法有效传递荷载。
图5.2.2-6 螺栓预埋示意图二
螺栓预埋后应经质检人员与技术人员检查验收通过后方准浇筑混凝土。
（4） 悬挑钢梁安装
悬挑层结构混凝土浇筑后，混凝土养护满五天时，在常规条件下混凝土可达到50%的强度，此时开始安装悬挑钢梁。安装人员站在下层脚手架的操作平台上安装，避免悬空作业与探头作业。
安装前对钢梁接触部位的梁侧混凝土进行检查，梁侧混凝土必须密实，表面平整、垂直，当此部位混凝土不能符合安装要求时，应进行混凝土修补、打磨等。
当预埋螺栓不能满足安装要求，或螺栓预埋遗漏时，可局部采用传统方式悬挑。在梁上植筋，或在板上对穿锚筋等方法增设锚固钢筋。
（5） 搭设上部脚手架：悬挑钢梁安装后，于第三层施工时搭设三步脚手架，第四层施工时再搭设二步脚手架。
（6）上层结构预埋拉环、拉结钢丝绳：本步骤同传统的悬挑脚手架。
对应于悬挑钢梁的位置，于上层混凝土结构的外周预埋拉环，拉环必须埋设于梁的主筋内。如下图示：
图5.2.2-7 钢丝绳拉环埋设示意图
钢丝绳的拉结时间按悬挑钢梁的安装时间，即在本层混凝土浇筑后满五天时进行。
（7） 安装连墙件
连墙件的间距一般按二步三跨进行，考虑到现行的建筑层高在2.9米及以上，应按一层三跨的距离设计。连墙件均设置在楼面结构上。在每层结构施工时，按间距要求将连墙件的螺母套管预埋进结构梁内。如下图示：

图5.2.2-8 连墙件示意图
（8） 脚手架搭设
脚手架按常规方法搭设，程序如下：立杆基础处理→放置纵向扫地杆→立柱→横向扫地杆 →第一步纵向水平杆→第一步横向水平杆→连墙件→ 第二步纵向水平杆→第二步横向水平杆...... 按上述顺序逐步提升，同时在外侧做好剪刀撑。其中立杆基础处理方式为：在悬挑钢梁面的立杆落点，带线焊结短钢筋头，以固定脚手架的位置。
每层脚手架搭设后，在外侧满铺密目式的安全网。每层脚手架、安全网施工结束后，应组织人员进行验收，验收通过后方准使用。
（五）、脚手架的验收管理
按脚手架验收标准组织有关人员进行检查，全部合格并办妥手续后方可启用。在验收中如发现有不符合标准的部位，必须限制进行整改，整改完毕后再组织检查，直至完全符合要求并办妥验收手续后才能使用。分段搭设的脚手架应分段进行验收，严禁边搭边设入使用。对于分段搭设的脚手架，不允许下部在使用的同时在上部进行搭设工作，使用与搭设应交叉分开进行。
⒈脚手架悬挑底坐分项工程检验批验收标准(记录表)见附表
⒉脚手架架身部分验收标准见《建筑施工扣件式钢管脚手架安全技术规范》。
（六）、外脚手架的拆除
1、严格遵守拆除顺序，由上而下，后绑者先拆，先绑者后拆，做到一步一清。
螺栓连接型钢悬挑脚的拆除顺序：
密目式安全网 → 剪刀撑 → 踢脚板 → 防护栏杆 →脚手底笆 → 脚手架大横杆 → 脚手小横杆 → 拉结点 → 立杆 → 底部水平钢梁。
2、外架拆除前对参与拆除的操作人员、管理人员和检查、监护人员进行安全、外墙粉刷及装饰保护等措施交底。
3、拆除前对脚手架进行安全检查，确认脚手架不存在安全隐患，如存在影响拆除脚手架安全的隐患，应先对脚手架进行整修和加固，以保证脚手架在拆除中不发生危险。
4、划出工作区标志，用钢管维护，树标牌，禁止行人进入，并设专人监护。
5、配备对讲机，做到同意指挥，上下呼应，配带好防护用品（如保险带等），以防坠落，扣件等散材料应装袋从施工电梯中运输，不得乱扔乱抛。
6、拆下的钢管、扣件及其他材料运送地面后，应及时清理，归类堆放。
7、每日拆除脚手架告一段落时，应对未拆除脚手架的安全状况进行检查，如有异常，应及时处理，确认一切均安全后方可离岗。
（七）、外架搭拆注意事项
⒈ 杆件搭设中的注意事项
a、按照规定的构造方案和尺寸进行搭设；
b、注意杆件的搭设顺序；
c、及时与结构拉紧，以确保搭设、使用安全；
d、拧紧扣件；（拧紧程度要适当）
e、有变形的杆件和不合格的扣件（有裂纹、尺寸不合适、扣接不紧等）不能使用；
f、搭设工人要配挂安全带；
g、随时矫正杆件垂直，避免偏差过大。立杆的垂直差应不大于架高的1/2000，全高偏斜不大于10cm；
h、没有完成的脚手架，在每日收工时，一定要确保架子的稳定以免发生意外。
⒉ 扣件安装的注意事项
a、开口朝向：用于连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口朝上雨水进入；
b、拧紧程度：装螺栓时应注意将根部放正和保持适当的宁紧程度。
⒊ 拆除时的注意事项
a、划出工作区标志，禁止行人进入；
b、严格遵守拆除顺序，由上而下，后绑者先拆，先绑者后拆。先拆除栏杆、踢脚板、底笆、剪刀撑，后拆除小横杆、大横杆、立杆杆等；
c、统一指挥，上下呼应，动作协调。当解开与另一人有关的扣件应先千知对方，以防附落。
d、材料工具要用滑轮和绳索运送，不得乱扔扔乱抛。
七、安全文明施工及环境保护措施
（一）技术保障措施
1. 架子搭设完毕，用合格密目安全网铺于架子的外围及底部。
2. 本脚手架属于装饰用脚手架，其活载不得大于2KN/㎡，外墙装修时同时工作的作业层不得超过三步。
3. 钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40N·M~65N·M之间。
4. 架子搭设到10M高度时由架子搭设单位进行自检；架子搭设完毕后由搭设单位会同使用单位对整个脚手架进行验收检查，验收合格后方可投入使用。
5. 该脚手架作为建筑物装饰作业时安全防护屏障及装修时作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。
6. 脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。
7. 卸料平台与脚手架架体应分离，严禁将二者连成一体。
（二）质量保障措施
1. 操作人员作业前必须进行岗位技术培训及安全教育。
2. 技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。
3. 脚手架必须严格依据本施工方案进行搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。
4. 脚手架搭设完毕，依据施工方案与单向作业验收表对脚手架进行验收，发现不符合要求处，必须限时或立即整改。
（三）安全保障措施
1. 操作人员必须持有登高作业操作证方可上岗。
2. 架子在搭设（拆卸）过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，为佩戴安全防护用品不得上架子。
3. 在架子上施工的各工种作业人员应注意自身安全（尤其是在卸料平台上的工作人员），不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。
4. 雨，雪及六级以上大风等天气严禁进行脚手架搭设，拆除工作。
5. 施工期间，如遇到11级以上台风时，应将安全网拆卸卷起固定在大横杆上，并采取可靠的措施，用钢丝绳或钢管将外架拉接到框架柱上等措施。
6. 应设专人负责对脚手架进行经常检查和保修。
（1）在下列情况下，必须对脚手架进行检查
a 在六级大风和大雨后；
b 停用超过二个月，复工前；
（2）检查保修项目
a 各主节点各处各杆件的安装，连墙件等构造是否符合施工方案的要求；
b 扣件螺丝是否松动；
c 安全防护措施是否符合要求。
7. 在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。
8. 脚手架临街面必须有防坠物伤人的防护措施。
9. 脚手架必须有良好的避雷接地装置，接地电阻不大于10欧姆。
10. 搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。
（四）、环境保护措施
根据公司14001环境保护管理体系，结合项目实际情况，本工程螺栓连接型钢悬挑脚施工阶段的主要环境因素清单有：
活 动过 程
活 动
内 容
环 境
因 素
时 态
状 态
类 型
评 价
等 级
过去
现在
将来
正常
异常
紧急
大气
水体
废物
土壤
原材料
社区
其它
外
架
施
工
外架拆除
外架拆除引起的建筑垃圾灰尘环境空气污染

√

√

√

√
重大
钢管外架搭拆
钢管外架搭拆噪声污染

√

√

√
√
一般
翻脚手片
翻脚手片环境污染

√

√

√

√

√
一般
破旧脚手片未回收处理
破旧脚手片未回收处理环境污染

√

√

√

√
一般
破损安全网未回收处理
破损安全网未回收处理环境污染

√

√

√

√
一般
扣件螺栓加机油
机油未集中处理污染环境

√

√

√

√

√
重大
钢管油漆
油漆筒未回收、油漆污染土壤

√

√

√
√
√

√
重大
根据上述情况，脚手架搭设时应做好下列措施：
1、对外架措施施工人员进行环境保护教育，了解本公司的环境管理体系，提高环境保护意识。
2、外脚手架拆除时，应遵守拆除顺序。外架拆除前应将架体上的建筑垃圾清扫干净，减少建筑垃圾灰尘对环境产生的空气污染。
3、外脚手架搭设或拆除时，应降低噪声污染；
4、破损的脚手片或安全网应及时更换，并集中堆放处理，不得随意让扔或填埋，污染环境。
5、扣件螺栓机油废油，应集中放置，并委托相关方定期进行回收处理。
6、钢管涂刷所用的油漆应选用环保型的油漆，油漆不得倒入土壤内，油漆筒及废料应回收集中放置，并并委托相关方定期进行处理。
八、外墙脚手架应急救援预案
外墙脚手架搭拆过程中容易发生高处坠落、物体打击、触电事故和脚手架坍塌等事故，为应对施工中出现的异常情况，减少人员伤亡和财产损失，特编制此应急预案。
一、危险源分析：
⒈ 设计计算存在着不确定、不安全的因素。
⒉ 脚手架架体竖向高度较大，水平间距过大。
⒊ 没有设置连续的竖向和水平斜撑，导致支撑系统整体性极差，即没有形成可靠的空间受力结构。
⒋ 脚手架体施工过程中堆载过大或者架体未按设计方案超高搭设，支撑立杆或悬挑工字钢梁受力大大超过设计强度值和屈服强度值。
⒌ 防护设施不到位。
⒍ 安全意识不够，管理松懈。
二、危险源的评估及控制（见下表）：
危险源评估及控制措施表
项目
活动、产品或服务中的危险源
控制措施
物理性危险危害因素
设备设施缺陷
扣件的质量不符合国家标准的要求
按照国家规定，项目部对不符合要求的扣件要及时更换，进场的扣件应具备产品合格证
扣件的螺栓无垫片或垫片
不符合国家标准的要求
同上
扣件有夹沙现象
同上
立杆未设置离地20㎝的扫地杆
架子班组应按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）的要求，经过检查符合安全要求后方能投入使用
立杆的接头间隔不符合安全要求
架子班组应按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）的要求，经过检查符合安全要求后方能投入使用
立杆的间隔不符合安全要求
同上
架体的剪刀撑与地面的夹角过大
架工班组应按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）标准的要求，地面夹角应在45。～60。之间并经过检查合格后投入使用
横杆的端头与扣件的中心的距离小于10㎝
架工班组应按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）标准的要求，经过检查合格后投入使用
水平杆搭接间隔不符合安全要求
同上
有些焊接钢管作为立杆
将焊接的钢管全部退场，禁止使用
连墙点的设置不符合安全要求
按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）及《落地式双排竹脚手架》进行纠正，检查符合要求后方可使用
扣件的螺栓扭距力没有达到安全要求
按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）标准进行检测，检测不符合要求的进行加固，检测验收合格后方可投入使用

防护缺陷
安全帽没有定期检查
按照安全帽管理规定的有关标准进行检查，对不符合标准要求的全部更换
安全带没有定期检查
按照安全带管理规定的有关标准进行检查，对不符合标准要求的全部更换
安全网没有定期检查
按照安全网管理规定的有关标准进行检查，对不符合标准要求的全部更换
架子工作业没有配备工具袋
按照《职业健康安全管理制度》中的“劳保用品发放标准”执行
不配戴或不正确配戴安全防护用具
按照《职业健康安全管理制度》的规定进行教育和处理，加强管理力度和安全教育
运动物危害
钢管、扣件、螺丝、工具等高空坠落
完善各种防护措施，挂设安全标志牌加强安全管理和安全教育
工作环境不良
大风、大雨天气下搭设外架
遇到大风、大雨天气停止高空作业
搭设或拆除外架时，有人在外架下通行
搭设或拆除外架时，项目部派专人进行监护，设警戒区，挂设警示标志并加强管理
标志缺陷
支架搭拆时无安全标志和警示牌
项目部安全员根据现场实际情况进行挂设并加强管理
心理生理性危险因素
负荷
极限： 体力、 听力、 视力
超过
极限
架子工作业时间过长，体力下降存在安全隐患
按照《劳动法》有关规定进行，并适当调整和安排作息时间
个别作业人员视力不好进行特殊作业
按照特种作业的有关规定，发现此情况的应将该作业人员调离
有心脏病、高血压的人员进行高空作业
同上
作业人员注意力不集中，心情低落引发事故
根据现场实际情况予以调整人员
行为性危险因素
指挥
失误
班组长违章指挥，不执行安全操作规程
根据《职业健康安全管理制度》进行处理并组织相关的技能培训和教育
操作
失误
架子工无证上岗作业
检查作业人员的持证，对无证人员禁止其上岗作业
监护
失误
架子搭拆没有设置监护区域或无人监护
项目部根据现场实际情况进行
三、事故应急救援的组织机构及其组成单位、组成人员、职责分工：
指挥长：
⒈ 组织网络：

值班负责人(项目经理不在时)：

(材料员、钢筋班)
运输物资组

(施工员、木工班、架子班)
救护组

(安全员、保卫水电班)
安全防护组

(技术负责人、资料员)
通信联络组

注：每组第一个为组长。
⒉ 职责分工
⑴ 指挥长职责
① 对应急救援负全责，按预案正确指挥其各小组进行救援，控制事态扩大，减少伤亡及财产损失。
② 迅速、及时、准确评估事故规模，及时上报事故的基本情况，及时与救护中心取得联系，救助伤员。
③ 组织相关人员（及专家）根据事故状况制定救援方案，抢救被困人员。
⑵ 通信联络组职责
① 根据指挥员的命令及时与救护中心（120、110、119）报警。
② 根据指挥员指令及时向上级报告事故的基本情况，及正在采取的救援措施。
③ 负责各救援小组的联络，有效开展救援工作。
⑶ 安全防护组职责
① 根据实际情况及指挥员的指令疏散人员，标明疏散路线和控制线（片图）。
② 坚持救人第一的原则，配合救护组组织人力和设备工具，抢救被困人员。
③ 安排专人维护事故现场救援秩序。
⑷ 救护组职责
① 坚持救人第一的原则，在保证救护人员安全的前提下，积极组织人力、物力开展救护工作。
② 以最快的速度将伤员送至医院进行救助。
③ 对于轻伤人员进行现场治疗。
⑸ 运输物资组职责
① 负责事故现场障碍物的清除及运输。
② 负责救援机具、材料的调配，保证救援的顺利进行。
四、应急物资和器具准备：
⒈ 支撑应力监测及自动预警：应力板手、钢尺
⒉ 紧急加固物资：48×3.5钢管500米，扣件600只，千斤顶（2吨）2只
⒊ 应急照明：应急灯3个，手电筒3支
⒋ 紧急救援、医疗工具：铁锹、撬棍、板手、手套；创可贴、绷带、紫药水、红花油等。
五、现场监控及事故报告的程序：
外墙脚手架搭拆过程中容易发生高处坠落、物体打击、触电事故和脚手架坍塌等事故。施工现场应有专人巡视，重点检查支撑架有无变形、松动、位移等异常现象发生。一旦发现异常马上报告值班负责制人，并及时采取处理措施。值班负责人根据巡视或下一级的报告情况决定是否报告项目经理批准启动应急预案，在状态严重无法与项目经理取得联系时可直接启动应急预案，在项目经理未到达现场前值班负责人可代理行驶指挥权，组织人员处理事故，同时应做好现场保护工作。
六、应急处治措施：
⒈ 在脚手架搭拆及施工过程中，严密监测架体的情况，做到早发现早处理。
⒉ 对于施工中出现明显不安全征兆，如架体倾斜、摇晃等，应立即停工紧急撤离，同时采取措施防止状况的进一步恶化。
⒊ 当施工中出现高处坠落、物体打击、触电事故和脚手架坍塌等事故时，应立即启动应急救援预案，各组人员尽早赶至施工现场投入抢险救援工作，尽量减少人员伤亡和财产损失。并应按如下进行救援：
（一）、发生高处坠落事故应急救援
当发生高处坠落事故后，抢救的重点放在对休克、骨折和出血上进行处理。
发生高处坠落事故，应马上组织抢救伤者，首先观察伤者的受伤情况、部位、伤害性质，如伤害发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，并将下肢抬高约20度左右，尽快送医院进行抢救治疗。
出现颅脑损伤，必须维持呼吸通畅。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发生喉阻塞。有骨折者，应初步固定后再搬运。遇有凹陷骨折、严重的颅底骨折及严重的脑损伤症状出现，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后，及时送就近有条件的医院治疗。
发生脊椎受伤者，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后。搬运时，将伤者平卧放在帆布担架或硬板上，以免受伤的脊椎移位、断裂造成截瘫。抢救脊椎受伤者，搬运过程，严禁只抬伤这的两肩与两腿或单肩背运。
发现伤者手足骨折，不要盲目搬动伤者。应在骨折部位用夹板把受伤位置临时固定，使断端不再移位或刺伤肌肉，神经或血管。固定方法：以固定骨折处上下关节为原则，可就地取材，用木板、竹头等，在无材料的情况下，上肢可固定在身侧，下肢与腱侧下肢缚在一起。
遇有创伤性出血的伤员，应迅速包扎止血，使伤员保持在头低脚高的卧位，并注意保暧。正确的现场止血处理措施。
一般伤口小的止血法：先用生理盐水（0.9%NaCL溶液）冲洗伤口，涂上红汞水，然后盖上消毒纱布，用绷带；较紧地包扎。
加压包扎止血法：用纱布、棉花等作成软垫，放在伤口上再加包扎，来增强压力而达到止血。
止血带止血法：选择弹性好的橡皮管、橡皮带或三角巾、毛巾、带状布条等，上肢出血结扎在上臂上、1/2处（靠近心脏位置），下肢出血结扎在大腿上1/3处（靠近心脏位置）。结扎时，在止血带与皮肤之间垫上消毒纱布棉垫。每隔25-40分钟放松一次，每次放松0.5～1分钟。
6.动用最快的交通工具或其他措施，及时把伤者送往邻近医院抢救，运送途中应尽量减少颠簸。同时，密切注意伤者的呼吸、脉搏、血压及伤口的情况。
（二）、发生物体打击事故应急救援
当发生物体打击事故后，抢救的重点放在对颅脑损伤、胸部骨折和出血进行处理。
发生物体打击事故后，应马上组织抢救伤者脱离危险现场，以免再发生损伤。
在移动昏迷的颅脑损伤伤员时，应保持头、颈、胸在一直线上，不能任意旋曲。若伴颈椎骨折，更应避免头颈的摆动，以防引起颈部血管神经脊髓的附加损伤。
观察伤者的受伤情况、部位、伤害性质，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立既进行人式呼吸，胸处心脏挤压。处于休克状态的伤员要让其安静、保暧、平卧、少动，并将下肢抬高约20度左右，尽快送医院进行抢救治疗。
出现颅脑损伤，必须维持呼吸道通畅。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发生喉阻塞。有骨折，应初步固定后再搬运。遇有凹陷骨折、严重的颅底骨折及严重的脑损伤症状出现，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后，及时送就近的医院治疗。
防止伤口污染，在现场，相对清洁的伤口，可用浸有双氧水的敷料包扎；污染较重的伤口，可简单清除伤口表面异物，剪除伤口周围的毛发。但切勿拔出创口内毛发及异物，凝血块或碎骨片等，再用浸有双氧水或抗生素的敷料覆盖包扎创口。
在送运伤员到医院就医时，昏迷伤员应侧卧位或仰卧偏头，以防止呕吐后误吸。对烦躁不安者可因地置宜地予以手足约束，以防伤及开放伤口。脊柱有骨折者应用硬板担架运送，勿使脊柱扭曲。以防途中颠簸使脊柱骨折或脱位加重。造成或加重脊髓损伤。
（三）、发生触电事故的应急救援
触电急救的要点是动作迅速，救护得法，切不可惊慌失措，束手无策。要贯彻“迅速、就地、正确、坚持的触电急救八字方针。发现有人触电，首先要尽快使触电者脱离电源，然后根据触电者的的具体症状进行对症施救。
脱离电源的基本方法有：
将出事附近电源开关拉掉、或将电源插头拔掉，以切断电源。
用干燥的绝缘木棒、竹杆、布带等物将电源线从触电者身上拔离或将触电者拔离电源。
必要时可用绝缘工具（如带有绝缘柄的电工钳，木柄斧头以及锄头）切断电源。
救护人可带上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘拖拽触电者，使之脱离电源。
如果触电者由于痉挛手指紧握导线缠绕在身上，救护人可先用干燥的木板塞进触电者身下使其与地绝缘；来阻断入地电流，然后再采用其它办法把电源切断。
如果触电者触及落在地上的带电高压导线，且尚未确证线路无电之前，救护人员不可进入断线落地点8～10m的范围内，以防止跨步电压触电。触电者脱离带电导线后迅速将其带到8～10m的范围外，立即开始触电急救，只有在确证线路已经无电，才可在触电者离开触电导线后就地急救。
在使触电者脱离电源时应注意的事项
未采取绝缘措施前，救护人不得直接触及触电者的皮肤和潮湿的衣服。
严禁 救护人直接用手推、拉和触摸触电者；救护人不得采用金属或其它绝缘性能差的物体（潮湿木棒、布带）作为救护工具。
在拉拽触电者脱离电源的过程中，救护人员宜用单手操作，这样对救护人员比较安全。
当触电者位于高位时，应采取措施预防触电者在脱离电源后坠地摔伤或摔死（电击二次伤害）。
夜间发生触电事故时，应考虑切断电源后的临时照明问题，以利救护。
4.触电者未失去知觉的救护措施，应让触电者在比较干燥、通风暖和的地方静卧休息，并派人严密观察，同时请医生前来或送往医院诊治。
5.触电者已经失去知觉但尚有心跳和呼吸的抢救措施；应使其舒适地平卧着，揭开衣服以利呼吸，四周不要围人，保持空气流通，冷天应注意保暖，同时立即请医生前来或送往医院诊治。若发现触电者呼吸困难或心跳失常，应立即施行人工呼吸及胸外心脏挤压。
6.对假死者的急救措施：当判定触电者呼吸和心跳停止时，应立即按心肺复苏法就地抢救。方法如下：
（1）通畅气道。第一，清除口中异物。使触电者仰面躺在平硬的地方，迅速揭开其领扣“围巾、紧身衣和裤带。如发现触电者口内有食物、假牙、血块等异物，可将其身体及头部同时侧转，迅速用一只手指或两只手指交叉从口角处插入，从口中取出异物，操作中要注意防止将异物推到咽喉深入。第二，采用仰头抬颊法畅通气道。操作时，救护人用一只手放在触电者前额，另一只手的手指将其颏颌骨向上抬起，两手协同将同将头部推向后仰，舌根自然随之抬起、气道即可畅通。为使触电者头部后仰，可于其颈部下方垫适量厚度的物品，但严禁用枕头或其他物品垫在触电者头下。
（2）口对口（鼻）人工呼吸，使病人仰卧，松解衣服扣和腰带，清除伤者腔内痰液、呕吐物、血块、泥土等，保持呼吸道通畅。救护人员一手将伤者下颌托起，使其头尽量后仰，另一只手捏住伤者的鼻孔，深
