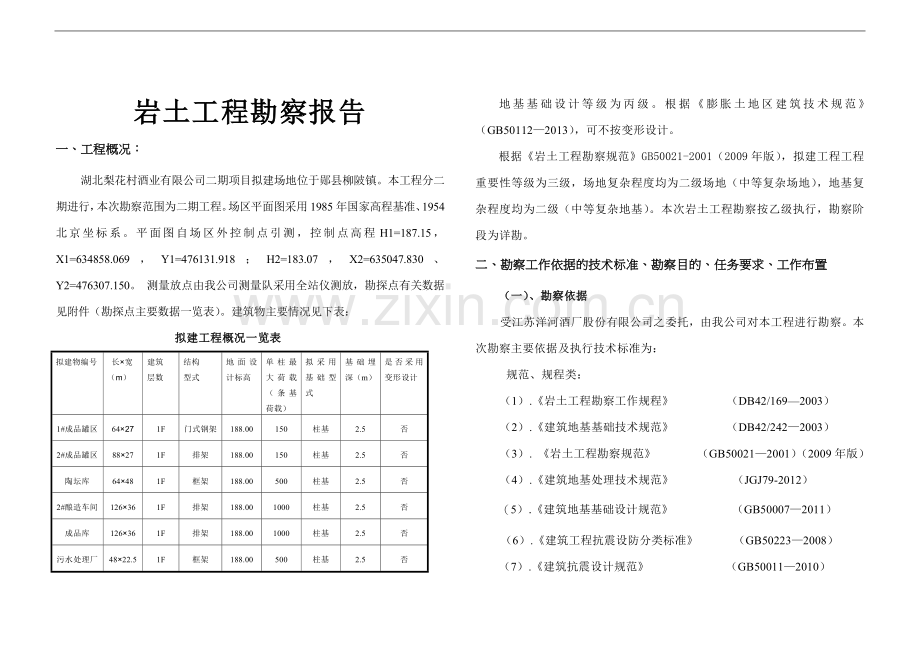

岩土工程勘察报告
一、工程概况：
湖北梨花村酒业有限公司二期项目拟建场地位于郧县柳陂镇。本工程分二期进行，本次勘察范围为二期工程。场区平面图采用1985年国家高程基准、1954北京坐标系。平面图自场区外控制点引测，控制点高程H1=187.15，X1=634858.069，Y1=476131.918；H2=183.07，X2=635047.830、Y2=476307.150。 测量放点由我公司测量队采用全站仪测放，勘探点有关数据见附件（勘探点主要数据一览表）。建筑物主要情况见下表：
拟建工程概况一览表
拟建物编号
长×宽
（m）
建筑
层数
结构
型式
地面设计标高
单柱最大荷载（条基荷载）
拟采用基础型式
基础埋深（m）
是否采用变形设计
1#成品罐区
64×27
1F
门式钢架
188.00
150
柱基
2.5
否
2#成品罐区
88×27
1F
排架
188.00
150
柱基
2.5
否
陶坛库
64×48
1F
框架
188.00
500
柱基
2.5
否
2#酿造车间
126×36
1F
排架
188.00
1000
柱基
2.5
否
成品库
126×36
1F
排架
188.00
1000
柱基
2.5
否
污水处理厂
48×22.5
1F
框架
188.00
500
柱基
2.5
否
地基基础设计等级为丙级。根据《膨胀土地区建筑技术规范》（GB50112—2013），可不按变形设计。
根据《岩土工程勘察规范》GB50021-2001（2009年版），拟建工程工程重要性等级为三级，场地复杂程度均为二级场地（中等复杂场地），地基复杂程度均为二级（中等复杂地基）。本次岩土工程勘察按乙级执行，勘察阶段为详勘。
二、勘察工作依据的技术标准、勘察目的、任务要求、工作布置
（一）、勘察依据
受江苏洋河酒厂股份有限公司之委托，由我公司对本工程进行勘察。本次勘察主要依据及执行技术标准为：
规范、规程类：
（1）.《岩土工程勘察工作规程》 （DB42/169—2003）
（2）.《建筑地基基础技术规范》 （DB42/242—2003）
（3）. 《岩土工程勘察规范》 （GB50021—2001）（2009年版）
（4）.《建筑地基处理技术规范》 （JGJ79-2012）
（5）.《建筑地基基础设计规范》 （GB50007—2011）
（6）.《建筑工程抗震设防分类标准》 （GB50223—2008）
（7）.《建筑抗震设计规范》 （GB50011—2010）
（8）.《土工试验方法标准》 （GB/T50123—1999）
（9）.《膨胀土地区建筑技术规范》 （GB50112—2013）
（10）.《房屋建筑和市政基础设施工程勘察文件编制深度规定》（2010年版）
其它参考用书：
《工程地质手册》（第四版）等。
（二）、勘察目的、任务要求
本次勘察工作目的和任务包括：
⑴查明勘察范围内场地原始地形、地貌，岩土层的成因、类型、深度、分布、工程特性和变化规律，分析评价地基的稳定性和均匀性。
⑵查明埋藏的河道、沟浜、墓穴、防空洞、旧基础、孤石等对工程不利的埋藏物及其分布范围。
⑶查明影响建筑场地稳定性的不良地质作用（包括：岩溶、滑坡、岩和崩塌、泥石流、采空区、地面沉降、场地和地基的地震效应、活动等）和特殊土（包括软土、填土、污染土、湿陷性土、膨胀土、红粘土、多年冻土等）的类型、成因、分布范围、发展趋势和危害程度，并提出相应防治措施的建议。
⑷查明地下水埋藏情况、类型、补给及排泄条件，地下水位，水位变化幅度及规律；评价场区水（土）对建筑材料的腐蚀性。预估地下水不良作用的可能性及危害程度，并提出相应的防治措施建议。
⑸预测地基沉降、差异沉降和倾斜等变形特征，提供计算变形所需的计算参数。
⑹提供设计所需的岩土技术参数，并对建筑地基进行分析与评价并提出合理的岩土整治、利用及改造方案。
（三）、勘察工作布置及进程
根据《岩土工程勘察规范》（GB50021-2001）（09版）之规定，按照甲方提供的建筑物总平面图，沿建筑物周边在场地内共布置钻孔83个，孔深均进入圆砾层一定深度。本次勘察外业工作投入XY—100型钻机三台，于2013年7月15号进场施工，至2013年8月14号外业工作全部完成，前后共历时19天。勘察手段包括：钻探、室内土工试验、原位测试等，并辅之必要的岩土工程测绘和调查。制图采用北京里正工程地质勘察CAD8.13软件绘制。
（四）、勘察工作量
完成工作量统计表
项 目
完成工作量
钻 探
3m
标 贯 试 验
61次
取 样
72件
测 绘
2组·日
三、场地环境与工程地质条件
（一）、场地地形地貌、地质构造
场区现状地形平坦，地势开阔。场区原始地貌为构造剥蚀中低山。
郧县地质构造位置处于秦岭褶皱系的东端南缘，区域内从元古以来经历过晋宁运动、海西运动、燕山－喜马拉雅运动等三个阶段。其中燕山－喜马拉雅运动直接影响着恐龙的生存、繁衍、恐龙蛋的保存以及后来的暴露状态。区域内出露的地层主要有中元古界武当山群，新元古界埃迪卡拉系耀岭河群、陡山沱组与灯影组，中生界上白垩统。其中新元古界埃迪卡拉系陡山沱组产郧县大理岩，中生界上白垩统紫红色砂砾岩层埋藏着恐龙骨架、恐龙蛋化石。新生界新近系中、上更新统，主要为砂岩、砂砾岩。新生界新近系全新统为残积物、坡积物，砂、砾层。
（二）、地层
根据现场调查及钻探资料揭示，场区岩土层主要包括素填土、粘土、圆砾层，各类岩土性质描述如下：
①素填土（Qml):黄，松散~稍密状。主要为粘性土，并夹少量块石、植物根系。近代堆积。密实度分布较均匀，厚度分布不均匀。
②粘土（):黄色，稍湿，中密，硬塑状。包含大量粉粒及少量粘粒。干强度高，韧性高，摇震反映无，光泽反应光滑。分布于全场。
圆砾（)：灰色，稍密。结构较松散，卵石成份主要为石英岩、火成岩、硅质岩等，粒径一般为1～6mm，其中粒径大于2mm约占51%，空隙由粘性土充填。
根据钻探及调查走访结果，场地内无暗藏的河道、墓穴、孤石等对工程不利的埋藏物，土体中无洞穴、临空面等。
四、场区气象、水文条件
郧县属北亚热带大陆性季风气候，光热资源丰富。年平均日照数1655—1958小时，无霜期224—255天。年平均降水量800mm以上，6月至8月是全年遇水、热能最丰富的季节。夏季平均气温大都高于25 0 C，其中7月平均气温为27 0 C左右，积温较多。7、8月份降水量一般都在100mm以上。受海拔高度、坡向等地形、地貌因素影响，本市气候条件复杂多样。干旱居各种灾害之首，多发生于7、8月份。
在钻探深度范围内，未发现地下水。该场地系开山整形成，场地周边无污染源。根据本地区建筑经验，场区地表水、地基土对混凝土及混凝土中的钢筋具微腐蚀性，对钢结构具微腐蚀性。
五、各项岩土性质指标的测试、分析及选用
场地岩土工程勘察采用了钻探取样、土工试验、原位测试等方法，对上述方法所测得的岩土参数进行了分层统计、计算，统计采用置信区间法，选择置信水平为95％进行计算，计算结果见下表：
土的主要物理力学性质统计表
岩土
名称
试 样 统计值
含水量
容重
孔隙比
液限
塑限
液性
指数
塑性
指数
抗 剪
压缩指标
自由膨胀率
天然
干
内摩
擦角
粘聚力
压缩系数
压缩
模量
w
γ
γ
e
WL
Wp
I L
I P
φ
C
α
Es
δef
%
g/cm3
g/cm3
%
%
度
Kpa
1/Mpa
Mpa
%
②
粘土
n
72
72
72
72
72
72
72
72
72
72
72
72
72
max
31.4
2.05
170
0.704
49.6
32.5
0.226
25.8
20.8
71.4
0.18
19.2
68
min
18.2
1.84
1.45
0.514
37.2
18.3
<0
17.6
14.8
49.0
0.09
11.2
41
μ
29.3
1.97
1.56
0.673
43.6
25.6
0.108
22.3
17.5
54.6
0.12
14.5
57
σ
3.934
0.053
0.065
0.071
4.071
5.083
0.127
2.386
1.023
1.614
0.023
2.478
7.812
δ
0.106
0.027
0.039
0.106
0.093
0.198
0.102
0.107
0.058
0.029
0.191
0.171
0.137
标准贯入试验统计表
地层编号
岩土名称
试验
次数
n
Max
Min
μ
标准差
σ
变异
系数
δ
统计修
正系数
Ψ
标准值
N
②
粘土
61
20
15
17.6
1.125
0.064
0.90
15.8
承载力特征值及压缩模量综合成果表
地层
编号
岩土名称
土工试验
标准贯入
重型动探
建议值
fak
(kpa)
Es
(mpa)
N
(击)
fak
(kpa)
fak
(kpa)
E0
(mpa)
fak
(kpa)
Es（E0）
(mpa)
①
素填土
—
—
—
—
—
—
—
—
②
粘土
480
14.5
15.8
410
—
—
280
12
③
圆砾
—
—
—
—
—
—
300
8
抗剪强度标准值综合成果表
地层
编号
岩土名称
土工试验
重型动探
标准贯入
建议值
ck
(kpa)
Ψk
(0)
ck
(kpa)
Ψk
(0)
ck
(kpa)
Ψk
(0)
ck
(kpa)
Ψk
(0)
①
素填土
—
—
—
—
—
—
10
22
②
粘土
54.6
17.5
—
—
60
16
30
17
③
圆砾
—
—
—
—
—
—
5
30
六、场区土层地震效应
根据《建筑地基基础技术规范》（DB42/242—2003），场区各土层剪切波速分别取如下值。经计算整理得场区各岩、土层剪切波速取如下值：素填土140m/s，粘土280m/s，圆砾390m/s。根据临近场地地质资料知，场区圆砾层下伏砂岩，基岩埋深超过25m。
场区土层等效剪切波速按下式计算（计算深度取20m）：
Vse=do/t t= (di/Vsi)
该场地为半挖半填场区，场地类别按照填方去和挖方区分别判别。对本项目中选取典型钻孔分别进行土的等效剪切波速计算，等效剪切波速值及场地类别判别见下表：
土层等效剪切波速值计算表
建筑物名称
等效剪切波速
（m/s）
土的类型
覆盖层厚度（m）
场地类别
1#成品罐区（K15）
308
中硬土
>25
Ⅱ
2#成品罐区（K31）
301
中硬土
Ⅱ
陶坛库（K24）
339
中硬土
Ⅱ
2#酿造车间（K12）
328
中硬土
Ⅱ
成品库（K57）
258
中硬土
Ⅱ
联合包装车间（K66）
294
中硬土
Ⅱ
污水处理厂（K13）
316
中硬土
Ⅱ
根据计算的土层剪切波速、覆盖层厚度，拟建场地土属中硬土，场地类别II类。拟建场地属于半挖半填地基，建筑地段属抗震不利地段，工程建设应避开该地段，当无法避开时，应采取有利措施（如地基处理）。场地内无液化土层分布，场区地形平坦，地势开阔，地震时不存在滑坡、崩塌、液化等不良地质作用，无软土分布，不存在震陷，岩土地震稳定较好。
依据《建筑抗震设计规范》(GB50011-2010)附录A，本地区抗震设防烈度为60，设计地震分组为第一组，设计基本地震加速度为0.05g，特征周期为0.35s。
七、岩土工程评价
（一）、场地稳定性、适宜性评价
拟建场地原始地貌为构造剥蚀中低山，现状地形平坦，地势开阔。场地内无暗藏的河道、墓穴、孤石等对工程不利的埋藏物；场地内无滑坡、崩塌、泥石流等地质灾害；无动力地质作用的破坏影响，地质条件简单。根据《城市规划工程地质勘察规范》，场地稳定性类别可判定为稳定，土质不均匀，较适宜进行工程建设。
（二）、地基均匀性、稳定性评价
拟建场地填土层厚度分布不均匀，粘土层顶坡度较大，属不均匀地基。地基中无临空面、土洞等，地基稳定。
（三）、可能影响工程稳定的岩土工程问题及对工程危害程度的评价
场区粘土自由膨胀率57%，为膨胀土，膨胀潜势弱。膨胀土具有吸水膨胀、失水收缩和反复胀缩变形、浸水承载力衰减、干缩裂隙发育等特性，性质极不稳定。常使建筑物产生不均匀的竖向或水平的胀缩变形，造成位移、开裂、倾斜甚至破坏，且往往成群出现，尤以低层平房严重。
本地区膨胀土湿度系数按下式计算：
ψw=1.152-0.726a-0.00107c
a—本地9月至次年2月的蒸发力之和与全年蒸发力之比值。
c—全年中干燥度大于1.00的月份的蒸发力与降水量差值之和。
根据《膨胀土地区建筑技术规范》（GB50112-2013）附录，计算得a=0.245，c=96.2。.
ψw=0.87
当本地区膨胀土湿度系数为0.87时，大气影响深度为da=3.2米。大气影响急剧层深度为0.45da=1.44米。
拟建工程为一层刚架、排架或框架结构，荷载较小，但均对差异沉降较敏感。该场区为半挖半填地基，填方厚度不一。该场区主要的岩土工程问题包括：膨胀土的胀缩变形对拟建场地、拟建建筑的影响；不均匀地基上的基础方案选择等。
拟建场地内除拟建厂房以外，还将构筑道路、管线，根据设计要求，不允许整个场地发生开裂、沉降等。对于拟建厂房，为消除或减小膨胀土胀缩变形的不利影响，对拟建建筑部分可采用基础深置或对地基进行处理，地基处理方法可采用夯实水泥土桩法、水泥土搅拌桩法、碎石桩法或强夯置换法等。对于拟建建筑以外的场地，需对场地采取地基处理，地基处理方法可采用强夯法、砂石换填法等。
对于填方地基可采用强夯置换法，夯实水泥土桩法、水泥土搅拌法等对地基进行处理，以处理后的复合地基作为基础持力层，或采用深基础等。
综上所述，为消除或减小膨胀土的胀缩对场地的影响，建议对场地进行强夯处理；对于拟建建筑，建议对地基进行地基处理后以复合地基作为基础持力层，地基处理方法可采用水泥土搅拌桩法、夯实水泥土桩法、碎石桩法或强夯置换法等，根据本地区施工经验，推荐采用强夯置换法。地基处理设计应由甲方另行委托相关有资质的单位进行地基处理设计，在设计之前，应通过现场试验确定其适用性和处理效果。建筑物基础埋深需大于大气影响急剧层深度1.44米。同时场地内应做好排水、绿化措施，排水沟、排洪沟、雨水明沟沟底均应采取防渗措施。
八、结论与建议
1.场地无不良地质作用，场地稳定。
2. 拟建场地属于Ⅱ类场地。建筑场地属建设抗震不利地段。
3.场区地表水、地基土对混凝土及混凝土中的钢筋具微腐蚀性，对钢结构具微腐蚀性。
4.场地抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，特征周期值为0.35(s)。
5.建议对场地采用强夯处理，以消除或减小地基土的胀缩变形；对建筑物地基采用强夯置换后，以复合地基作为基础持力层。地基处理设计由甲方另行委托相关有资质的单位进行，设计前应通过现场试验确定其适用性和处理效果。
6.经处理后的地基，应采取单墩载荷试验和动力触探试验进行检测。
7、基槽开挖后，应通知设计、质检、监理、施工和勘察等单位联合验槽，确保基础和基坑施工安全、质量。
湖北梨花村酒业有限公司二期项目
岩土工程勘察报告
荆州市地建岩土工程有限责任公司
二○一三年九月
湖北梨花村酒业有限公司二期项目
岩土工程勘察报告
报告编写人：
项目负责人：
审 核 人：
总工程师：
法人代表
荆州市地建岩土工程有限公司
二○一三年九月
勘探点数据一览表
序
号
勘探点
编 号
勘探点
类 型
勘 探
深 度
(m)
地 面
标 高
(m)
坐 标
(m)
取 样 数
标
贯
次
数
(次)
X (A)
Y (B)
岩
土
水
原
扰
1
K1
鉴别孔
14.50
188.06
634837.021
476633.317
2
K2
取土试样钻孔
9.60
188.18
634815.787
476656.585
2
3
K3
取土标贯钻孔
9.40
188.12
634794.554
476679.853
2
2
4
K4
鉴别孔
10.20
188.07
634773.287
476703.158
5
K5
取土标贯钻孔
11.30
188.06
634752.020
476726.463
2
2
6
K6
鉴别孔
9.70
188.15
634730.821
476749.694
7
K7
标准贯入试验孔
11.30
188.21
634709.588
476772.962
3
8
K8
取土试样钻孔
10.30
188.14
634813.753
476612.084
2
9
K9
鉴别孔
10.70
188.06
634792.520
476635.352
10
K10
取土试样钻孔
8.90
188.21
634771.286
476658.620
2
11
K11
标准贯入试验孔
13.20
188.17
634750.019
476681.925
2
12
K12
取土标贯钻孔
11.20
188.13
634728.786
476705.193
3
2
13
K13
鉴别孔
12.70
188.22
634707.553
476728.461
14
K14
标准贯入试验孔
10.40
188.14
634686.320
476751.729
2
15
K15
取土试样钻孔
10.30
188.18
634790.955
476591.274
2
16
K16
鉴别孔
8.50
188.09
634769.252
476614.119
17
K17
取土标贯钻孔
9.60
188.26
634747.985
476637.423
3
2
18
K18
鉴别孔
8.00
188.14
634726.751
476660.691
19
K19
取土标贯钻孔
11.70
188.07
634705.518
476683.959
2
2
20
K20
鉴别孔
9.70
188.03
634684.285
476707.227
21
K21
标准贯入试验孔
12.30
188.17
634663.052
476730.495
3
22
K22
鉴别孔
11.40
188.12
634767.217
476569.617
23
K23
取土试样钻孔
8.60
188.19
634745.984
476592.885
2
24
K24
鉴别孔
10.40
188.17
634724.750
476616.153
25
K25
标准贯入试验孔
12.50
188.10
634703.517
476639.421
3
26
K26
取土试样钻孔
9.80
188.11
634682.284
476662.689
3
27
K27
鉴别孔
9.60
188.07
634661.051
476685.957
28
K28
取土标贯钻孔
13.20
188.15
634743.949
476548.384
3
3
29
K29
鉴别孔
10.20
188.13
634722.716
476571.652
30
K30
取土试样钻孔
10.50
187.97
634701.482
476594.920
2
31
K31
鉴别孔
10.60
188.07
634680.249
476618.188
32
K32
标准贯入试验孔
11.70
188.04
634659.016
476641.456
1
33
K33
取土试样钻孔
11.80
187.89
634637.783
476664.724
2
34
K34
鉴别孔
13.50
187.98
634720.681
476527.151
35
K35
取土试样钻孔
11.20
188.08
634699.448
476550.419
2
36
K36
鉴别孔
11.60
188.14
634678.214
476573.687
37
K37
标准贯入试验孔
11.40
188.03
634656.981
476596.955
1
38
K38
取土试样钻孔
13.40
188.08
634635.748
476620.223
1
39
K39
鉴别孔
13.80
188.12
634614.515
476643.491
40
K40
取土标贯钻孔
12.60
188.17
634804.385
476390.526
3
3
41
K41
鉴别孔
8.90
187.96
634782.346
476412.846
42
K42
标准贯入试验孔
10.80
188.02
634761.113
476436.114
2
43
K43
取土试样钻孔
12.20
188.12
634739.879
476459.382
2
44
K44
鉴别孔
11.30
188.07
634718.646
476482.650
45
K45
取土标贯钻孔
13.10
188.21
634697.413
476505.918
3
3
46
K46
鉴别孔
9.80
188.25
634676.180
476529.185
47
K47
鉴别孔
10.40
188.06
634654.946
476552.453
48
K48
取土试样钻孔
13.20
188.17
634633.713
476575.721
2
49
K49
鉴别孔
13.60
188.33
634612.480
476598.989
50
K50
标准贯入试验孔
11.10
188.01
634591.247
476622.257
1
51
K51
取土标贯钻孔
13.60
187.90
634780.311
476368.344
3
3
52
K52
鉴别孔
12.70
188.07
634759.078
476391.612
53
K53
取土试样钻孔
11.40
188.04
634737.845
476414.880
2
54
K54
鉴别孔
13.90
187.89
634716.611
476438.148
55
K55
鉴别孔
10.80
188.11
634695.378
476461.416
56
K56
取土标贯钻孔
14.70
188.18
634674.145
476484.684
2
2
57
K57
鉴别孔
12.70
188.24
634652.912
476507.952
58
K58
鉴别孔
14.20
188.01
634631.678
476531.220
59
K59
取土标贯钻孔
12.90
187.96
634610.445
476554.488
2
2
60
K60
鉴别孔
14.10
187.89
634589.212
476577.756
61
K61
标准贯入试验孔
12.60
188.16
634567.979
476601.024
2
62
K62
取土试样钻孔
10.80
188.05
634757.043
476347.111
3
63
K63
鉴别孔
11.40
187.95
634735.810
476370.379
64
K64
鉴别孔
12.30
188.08
634714.577
476393.647
65
K65
取土标贯钻孔
12.20
188.11
634693.343
476416.915
2
2
66
K66
鉴别孔
14.40
188.18
634672.110
476440.183
67
K67
鉴别孔
12.10
188.17
634650.877
476463.451
68
K68
取土标贯钻孔
11.20
188.07
634629.644
476486.719
3
2
69
K69
鉴别孔
10.40
188.04
634608.410
476509.987
70
K70
标准贯入试验孔
12.40
187.97
634587.177
476533.255
3
71
K71
取土试样钻孔
12.90
188.06
634565.944
476556.523
2
72
K72
鉴别孔
12.60
188.15
634544.711
476579.791
73
K73
标准贯入试验孔
10.70
187.99
634733.775
476325.878
2
74
K74
取土标贯钻孔
9.10
188.19
634712.542
476349.146
2
2
75
K75
鉴别孔
11.30
188.07
634691.309
476372.414
76
K76
取土试样钻孔
11.80
188.17
634670.075
476395.682
2
77
K77
鉴别孔
13.40
187.87
634648.842
476418.950
78
K78
标准贯入试验孔
11.70
187.98
634627.609
476442.218
2
79
K79
取土试样钻孔
12.50
188.04
634606.376
476465.486
2
80
K80
鉴别孔
13.80
188.17
634585.142
476488.754
81
K81
取土标贯钻孔
12.10
188.29
634563.909
476512.022
2
2
82
K82
鉴别孔
14.80
188.08
634542.676
476535.290
83
K83
鉴别孔
12.90
188.16
634521.443
476558.558
合计
966.10
72
61
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
