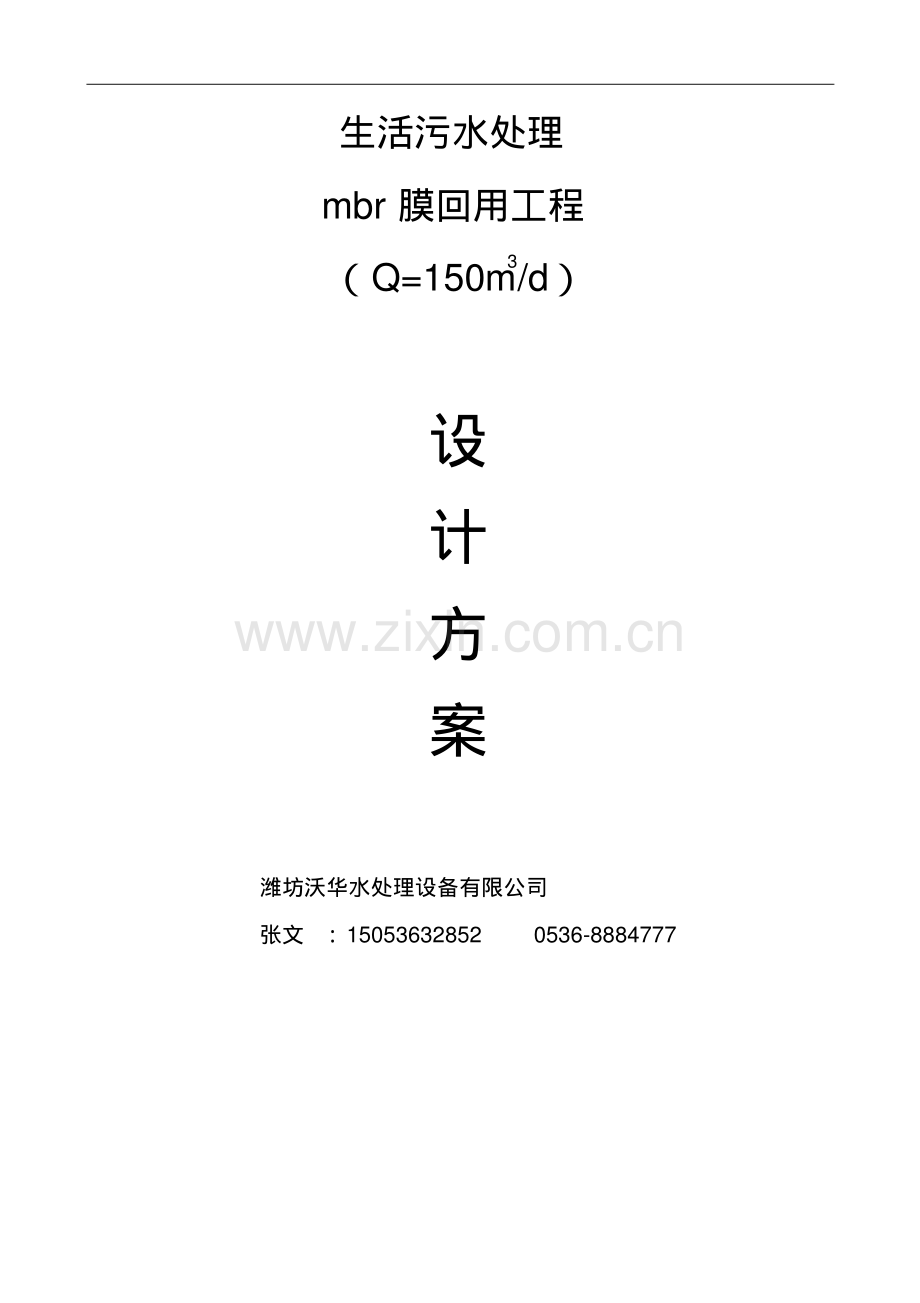

150T服务区生活污水处理工程设计方案(MBR工艺.pdf_第1页
第1页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

1、生活污水处理mbr 膜回用工程(Q=150m3/d)设计方案潍坊沃华水处理设备有限公司张文:15053632852 0536-8884777 目录1、概述2、设计依据及原则3、工艺设计基础数据4、工艺流程图及产品概述5、产品特点6、技术参数7、工艺组成8、设备安装调试及维护9、质量保证承诺10、售后服务承诺11、产品彩页一、概述高速公路服务区是保证高速公路安全、畅通、方便、快捷的重要配套设施。服务区设立的餐厅、商店、汽修、加油、住宿、停车、卫生设施等直接服务于每个司乘人员,间接服务于整个社会,是高速公路产业经济的重要“窗口”。其设计理念、选点、规模设置、总体布局、功能配套等方面是否科学合理,直

2、接关系到高速公路产业经济的发展提高和经济效益的增长。随着我国国际化、市场化、信息化进程的日益加快和高速公路网的日趋完善,服务区在高速公路运营管理中的地位越来越重要。通过深入总结现有服务区使用情况,不断优化高速公路服务区的设计,对高速公路产业经济的发展具有深远的现实意义。近年来,我国的高速公路发展迅速,高速公路给人们带来社会、经济效益的同时,也给环境带来了不利的影响,人们对公路环境问题的认识逐渐加深。高速公路对环境的影响具体体现在两个阶段,一为施工期,二为营运期。其中营运期的服务区生活污水排放问题引起了人们的广泛关注。按照建设项目环境保护“三同时”政策要求,高速公路服务区要投资修建污水处理设施,

3、污水经过处理后达标排放或回收利用。但是高速公路服务区生活污水处理设施存在种种问题,突出表现在施工和施工监理没有规范可循,只能参照房建监理来进行,以致出水水质达标率不高,不能满足设计和环保要求,对环境造成污染。根据本公司多年的设计运行经验,本着为业主负责,为业主服务的宗旨,先拟本项目污水回用处理方案,对污水回用处理工艺、设施进行方案设计和设备选型,以供环保主管部门、业主等各方专家领导审议。二、设计依据及原则1、设计依据:(1)根据国家 GB8978-1996 污水综合排放标准(2)室外排水设计规范(GBJ14-87)(3)给水排水设计手册 GB8978-1996(4)城市杂用水回用标准(GB/T

4、 18920-2002)(5)城镇污水处理厂污染物排放标准GB 18918 2002)一级 A标准(6)城镇污水处理厂污染物排放标准(GB18918-2002)(7)室外排水设计规范(GBJ14-87)(8)污水排入城市下水道水质标准(CJ18-86)(9)城镇污水处理站附属建筑和附属设备设计标准(10)给水排水工程结构设计规范(11)给水排水构筑物施工及验收规范(GBJ141 90)(12)城市区域环境噪声标准(GB3096 96)(13)给排水工程概预算与经济评价手册(14)业主提供的相关资料(15)城市污水再生利用、城市杂用水水质GB/T 18920 2002(16)国家医疗机构污水排放

5、标准(GB18466-2005)2、设计原则:(1)充分考虑服务区现状,新建污水处理装置在施工期、运营期尽量不影响高速公路和服务区的正常营运。(2)充分利用现有设施及管网,降低投资规模和成本。(3)本项目的实施,选用国内先进的、有代表性的设备,较成熟的技术、工艺方案。(4)处理后净化水可考虑循环使用,减轻处理负荷,降低运行成本,提高经济效益,节约用水。(5)新建污水处理装置操作、运行简便,运行成本低。(6)确保处理后的污水排放严格执行城市杂用水回用标准(GB/T 18920-2002)。(7)新建处理装置和设备、管线增设和改造时,尽量保持服务区原有景观,不破坏服务区美观效果。(8)铺设暗管为避

6、免大规模开挖混凝土路面,而走花池区域,对原有绿化有一定的破坏,项目完成后,原有绿化应恢复到位,保持原有美观效果。三、工艺设计基础数据1、设计处理水量:150m3/d 2、原水水质:(水质指标按如下估计)CODcr 550-700 mg/L BOD5 160-280mg/L SS 150-180mg/L TN 40-50mg/L TP 10-15mg/L 3、出水水质:处理后的水质满足城市杂用水回用标准(GB/T 18920-2002)的要求。城市杂用水水质标准序号项目冲厕 道路清扫、消防城市绿化车辆冲洗建筑施工1 pH 6.0-9.0 2 色/度30 3 嗅无不快感4 浊度/NTU 5 10

7、10 5 20 5 五日生化需氧量(BOD5)/(mg/L)10 15 20 10 15 6 氨氮/(mg/L)10 10 20 10 20 7 总大肠菌群/(个/L)3 四、工艺流程图及产品概述产品概述膜处理法是膜生物反应器组合工艺的核心。在废水处理中应用膜技术,既能对废水进行有效的净化,又能回收一些有用物质,同时具有节能、无相变、设备简单、操作方便等特点。膜分离过程是以选择性透过膜为分离介质,在两侧加以某种动力,原料侧组分选择性地透过膜,从而达到分离物质的目的。采用平板膜超滤处理洗浴废水,出水水质可达到国家生活杂用水水质标准,且该处理方法具有占地面积小、操作简单、出水水质稳定等优点。研究表

8、明,平板超滤膜不仅对洗浴废水中悬浮物、大分子有机物有较好的去除效果,而且对预处理难以通过絮凝、过滤去除的阴离子洗涤剂也有较好的截留作用。此外,将高效膜分离技术与传统的活性污泥法相结合的新型水处理反应器系统一膜生物反应器(MBR),也在处理洗浴废水中得以应用。五、产品特点1.采用优化的膜组件设计,主要考虑占用面积和和经济性。具体设计膜组件方案如下:2.运运行方式:作为膜生物反应器工艺,采用间歇过滤抽吸的运行方式。膜系统可实现连续进水,间歇出水。可设计采用 8 分钟膜过滤,2 分钟停止过滤的的运行方式。3.膜曝气量设计计算:膜系统主要是通过空气对水的的扰动,实现对膜过滤表面的冲刷,延缓膜的污染。曝

9、气量可初步采用每张膜片 11L/min的的设计指标标,其中 24 TT/d废水处理工程实际供气量量约0.66m3/min空气,10T/d 废水处理工程实际供气量约0.33m3/min 空气。空气压力39Kpa。4.设备:4.1 抽吸系统:系统各配置一台自吸泵(备用另计)、真空压力表。每个反应池配水位控制仪1 套。功能:真空表的安装尽量与反应器池体水位在一个个水平上,能客观地观测膜实际工作的跨膜压差,真空表可采用一般真空表,人工观测;也可以采用数据反馈真空表,设定一定真空度,达到该真空度,抽吸泵停止工作,发生预警。水位控制仪主要控制 MBR池内水位,保证MBR 池内水位不发生水位降低设定警戒线或

10、溢漫事件。4.2 鼓风系统处理系统配配置一台鼓风机(备用用另计),用于 MBR池的供气。4.3 膜组件系统统处理系统各配置 1 组膜组件。a)系统管管材配置a.出水集水管为 ABBS材质,管径为 De50,贵公司安装需配 UPPVC 管、De50、1.0MPa (外径 50、壁厚 2.4mm)连接,再配 DN50软管连接接到出水管路。b.曝气管为 304#不锈钢材质,管径为 DN50,法兰连接。b)加药药系统加药口距液面距离不超过 1m,加药量为为 3L/p。c)控制系统控制系统统主要包括2 方面要求求:液位控制:高液位启动抽吸泵,低液位(高于膜上上部 300mm)停止抽吸泵的抽吸。抽吸泵控制

11、:抽吸泵根据膜池液位高开低停,抽吸泵实行开8min 停 2min 周期运行。鼓风机为停止时,无法开启抽吸泵。4.4、消毒设备我公司采用WHZ 型全自动二氧化氯发生器,该设备具有:5.4.1 二氧化氯介绍:二氧化氯是一种黄绿色的气体,易溶于水,在水中的溶解度约为2900mg/L。二氧化氯中的氯以正四价存在,其活性可为氯的2.5 倍,经科学研究证实,二氧化氯对大肠杆菌、细菌、芽孢、病毒及藻类均有极好的杀灭作用。其机理是:二氧化氯对细胞壁有较好的吸附和穿透作用,可有效地氧化细胞内含巯氢的酶,抑制微生物蛋白质的合成。二氧化氯的杀菌能力和在水中的稳定性均优于氯气等其它消毒剂,二氧化氯对医院污水中的某些化

12、学物质可以有效地氧化,如酚、氰、硫及产生臭味的物质硫醇、仲胺、叔胺等,改善水质及除臭除味。化学法二氧化氯发生器产生的以CLO2为主,混有 CL2、O3、H2O2等多种强氧化剂,具有广谱的氧化和杀菌能力,能杀灭水中各种芽孢病毒。经北京市卫生防设站对市场上五大系列十三种消毒剂使用效果的试验比较证明:CLO2效果最好,五分钟内平均杀灭率100%。同时可以氧化水中有机物及酚、Fe2+、Mn2+、CN-等物质,且不产生三氯甲烷(致癌物质)、氯酚等。再经中国预防医学科学院试验证明,杀菌能力高于目前各类消毒剂,特别在饮用水消毒上,毒理性安全可靠。5.2、产品特点:5.2.1、WH系列二氧化氯发生器以氯酸钠和

13、盐酸(31%)为原料,生产二氧化氯为主、氯气为辅的复合消毒剂发生器。反应原理:NaClO3+2HClClO2+1/2Cl2+NaCl+H2O 5.2.2、设备内部反应器采用特种复合材料,保证设备使用寿命达10 年以上.5.2.3、自动恒温控制,反应稳定,控制温度4075,收率 85%以上。5.2.4、设备采用多级反应器,提高了原料的转化率,比传统的单级反应器提高45%,大大降低了产品的运行成本。5.2.5、采用负压曝气工艺,促进原料转化率的提高。制备复合消毒液,按有效氯计ClO2含量大于 85%。5.2.6、全自动设备原料输送采用德国或意大利电磁隔膜计量泵,运行安全可靠,且振动小、噪音低。5.

14、2.7、温度传感器采用进口Pt100 传感器,比传统的温度传感器灵敏度高,温度控制精确。5.2.8、全自动设备配备了自动安全装置,确保了设备运行过程中和紧急停机时的安全性,设备具有故障报警,欠压保护,缺料保护,缺水保护,反应釜自动加温控制功能.5.2.9、内外自动泄压安全系统,保证设备安全.5.2.10、控制系统采用数字式控制、触摸式面板的微电脑控制器。操作部分,具有防腐、耐用、可靠性强的特点。5.2.11、反应液自动处理系统。反应液自动处理系统能够自动将反应器内部的剩余液体和溶解的部分有效氯及时排出,无需人工操作,维护方便。序号设备名称规格单位数量单价(万元)总价(万元)备注1 MBR 一体

15、化中水回用设备主体WH-MBR 膜系统1 套72 72 潍坊沃华2 格栅细格栅1 套12 12 潍坊沃华3 MBR 膜生物反应器WH-SF-15 1 套25 25 潍坊沃华4 三叶罗茨风机HY-50型2 套1.2 2.4 章丘恒阳5 污水提升泵QS-10-1.5 2 台0.1 0.2 浙江大元6 MBR 膜组件平板膜1 套55 55 潍坊沃华7 MBR 支架304 不锈钢1 套3.5 3.5 潍坊沃华8 加压泵KQL-50-15 1 套0.8 0.8 潍坊沃华9 旋混曝气器旋混 160 配套 MBR 池8 8 潍坊沃华10 曝气管路UPVC 配套 MBR 池0.5 0.5 潍坊沃华11 清洗加

16、药设备WHJY-2 1 套3.2 3.2 潍坊沃华12 二氧化氯消毒设备WHZ-200 1 套2.5 2.5 潍坊沃华13 计量泵CONC0308 2 台0.3 0.6 德国普罗名特14 漏氯报警仪20PPM 1 套3.2 3.2 潍坊沃华15 余氯在线监测仪RS485 1 套3 3 潍坊沃华16 化料装置WH-HLQ-2 1 套0.65 0.65 潍坊沃华17 活性炭过滤器WH-HXT-15 1 批12 12 济南诚进18 石英砂过滤器WH-SYS 1 套12 12 潍坊沃华19 污泥回流泵QS-10-0.75 2 台0.2 0.4 浙江大元20 回用水泵QS-10-2.0 2 一用一备0.

17、25 0.5 潍坊沃华21 反冲洗泵WH-FCX-15 1 台0.25 0.25 潍坊沃华22 过滤水泵QW40-25 1 台0.3 0.3 江苏23 液位控制系统YWK-40-220 2 套0.2 0.4 潍坊沃华24 加药系统WHJY-2 1 套2.4 2.4 潍坊沃华25 其他附件设备配套附件配套8 8 潍坊沃华26 设备连接电缆国标配套6 6 潍坊沃华27 电控系统WHZK-380/1 套1.2 1.2 潍坊沃华5.2.12、运行成本分析:二氧化氯及氯气折合有效氯计算,生产1 克有效氯消耗氯酸钠0.55g、盐酸 1.1g。折合人民币约 0.0032 元。该设备运行不耗用动力电,节约了电

18、耗;运行时可以自动控制,不用专人值守,节约了人工费;设备所需原料氯酸钠和盐酸易购且价格低廉,综合性医院 1 吨污水投加 30克有效氯,处理 1 吨医院污水大约需要0.1 元。传染病医院1 吨污水投加 50 克有效氯,处理 1 吨医院污水大约需要0.16 元。六、技术参数膜处理法是膜生物反应器组合工艺的核心。在废水处理中应用膜技术,既能对废水进行有效的净化,又能回收一些有用物质,同时具有节能、无相变、设备简单、操作方便等特点。膜分离过程是以选择性透过膜为分离介质,在两侧加以某种动力,原料侧组分选择性地透过膜,从而达到分离物质的目的。采用平板膜超滤处理洗浴废水,出水水质可达到国家生活杂用水水质标准

19、,且该处理方法具有占地面积小、操作简单、出水水质稳定等优点。研究表明,平板超滤膜不仅对洗浴废水中悬浮物、大分子有机物有较好的去除效果,而且对预处理难以通过絮凝、过滤去除的阴离子洗涤剂也有较好的截留作用。此外,将高效膜分离技术与传统的活性污泥法相结合的新型水处理反应器系统一膜生物反应器(MBR),也在处理洗浴废水中得以应用。七、工艺组成调节池:调节时间为6 小时。(甲方建设)水解酸化池:停留时间为12 小时(甲方建设)MBR 池:采用碳钢防腐材料,一体式结构。污泥池:10 立方(甲方建设)八、设备安装、调试与维护1、安装:本设备由二组池子组成,一组为钢筋混凝土结构池体,另一组为钢结构池体。钢筋混

20、凝土池体埋入地下,钢结构池体可埋入地坪以下,也可安装在地坪上。两组池体基础的土建条件图由我公司提供,要求四周挖掘宽度需比设备平面尺寸大600mm 以上。2、根据安装图,用吊车将钢结构池体吊入。就位安装时必须在我公司技术人员指导下进行,不能将箱体位置、方向放错,然后由我公司负责池子之间的管道连接。3、安装完毕后必须把设备存满水,试验各管道接口不渗漏,方可用土填入设备四周与间隙中,并平整地面,把电控柜控制线与设备接通,电控柜与电源线接通。接线时注意风机、水泵的转向。4、设备安装后必须保证下雨地面不积水,钢结构池体的上方不得压有重物。设备一般不抽空内部污水,以防地下水把设备浮起。5、设备维护与保养:

21、我公司为客户建立WHMBR系列污水处理设备定期保养制度,主要易损部件是水泵。定期检查风机与水泵各部螺丝松动情况、填料函的松紧情况、轴承的温度和润滑油的油质和油量,保证各部正常,同时检查消毒剂的投加与剩余量,必要时可调整投加量并补充消毒剂,风机及水泵每运行5000-8000 小时进行一次保养与维修。九、质量保证承诺我公司为保证参加投标设备的质量特作如下承诺:1、参加投标设备遵循:中国环境保护产品认定技术条件标准和企业标准。2、严格按照合同要求,提供符合设计标准、质量合格的产品。3、严格检查和控制原材料、原器件、外协配套件的进厂质量。4、为所提供的设备在制造、运输、装卸过程中投保,一但发生意外,我

22、方将按需方要求对所供设备尽快进行免费更换、修理,直到需方满意为止。5、在开箱过程中如发现缺件及其它原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。6、在设备的安装、调试过程中出现的质量问题,先处理问题,再分清责任,如属我方原因,我方将承担责任,赔偿需方所受到的直接经济损失,一切以满足工程进度需要为准则。十、售后服务承诺凡是我公司售出的产品,实行“一年包修,终身保修,免费设计选型,免费提供技术咨询”。帮助客户选择适宜的配套设备型号。提供设备的有关技术资料,负责指导安装调试。提供原料供应厂家信息。免费培训操作人员和提供技术咨询。承担中华人民共和国质量法所规定的质量责任。在包修期内,只要是正常使用下出现任何问题,我公司无条件向客户提供无限次的服务,甚至更换设备。产品维修:接到报修后24 小时内作出反应,并及时派维修人员赶到现场解决问题。免费为客户制定操作规程,免费培训操作人员。十一、产品彩页生产场景安装效果:
