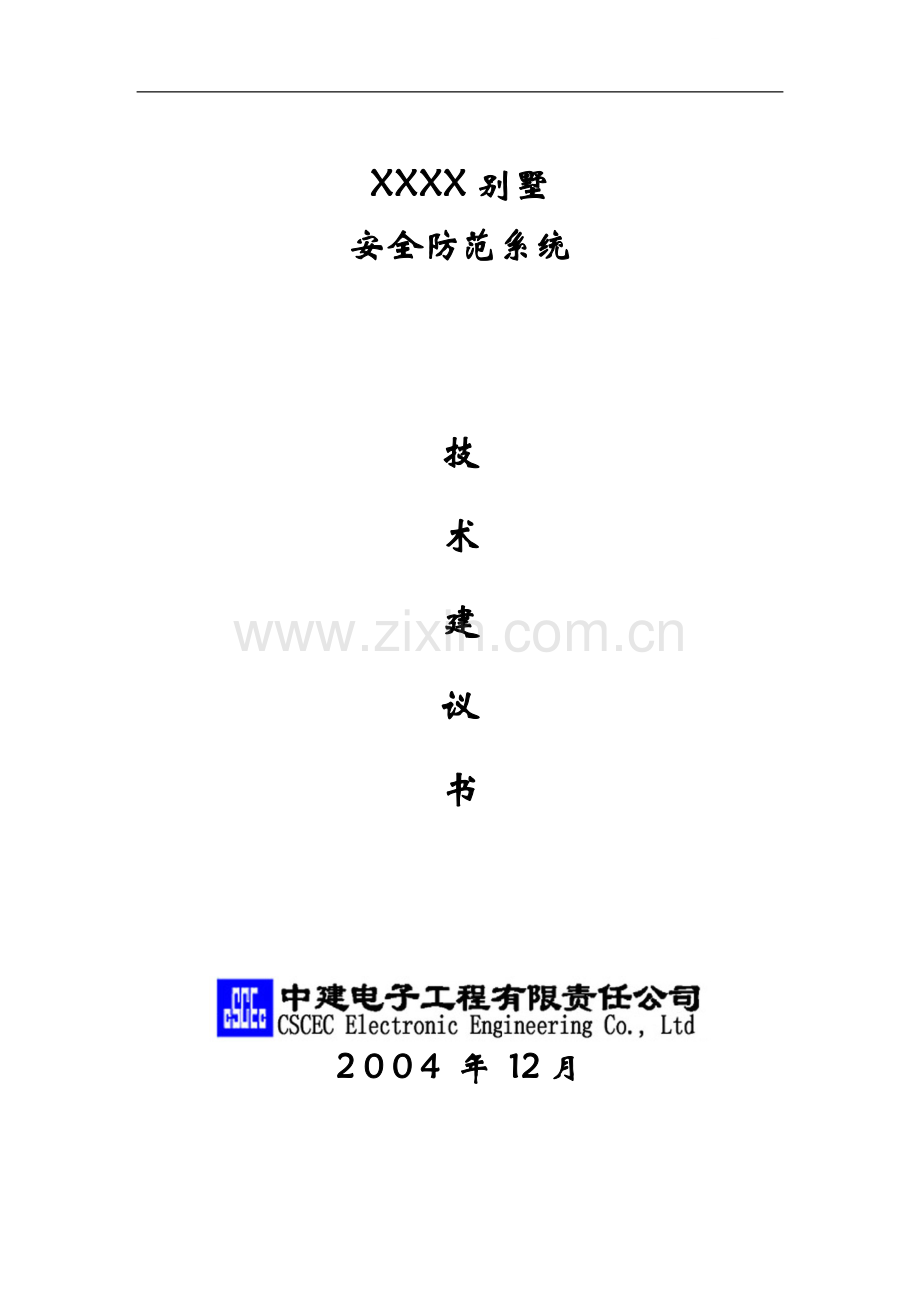

XXXX别墅
安全防范系统

技
术
建
议
书

2 0 0 4 年 12月

目 录目 录
一、 概述 3
二、 设计依据 4
三、 设计思想 5
1、需求分析 5
2、设计原则 5
2.1、先进性 5
2.2、可靠性 6
2.3、标准化 6
2.4、经济性 6
3、室内措施 6
3.1、控制主机 6
3.2、紧急求助 6
3.3、防盗报警 7
3.4、事故报警 7
四、以色列Visonic无线安防系统方案 8
1、系统介绍 8
2、设备选用说明及性能指标 8
2.1、管理中心设备 8
2.1.1、多路电话线数字报警接收机（DSC MLR2-E） 8
2.1.2、警讯中心软件 10
2.2、用户终端设备 12
3、系统图 18
五、Bosch总线制安防系统方案 19
1、系统介绍 19
2、设备选用说明及性能指标 19
2.1、管理中心设备 19
2.2、用户终端设备 22
3、系统图 25

一、 概述
郦城2#地别墅位于北京海淀区四季青地区，是高档住宅项目。
根据项目自身的档次和特点，把整个建筑群建设成为具有的安全、舒适、便利等特点的智能化居住园区是所必需的。安全防范系统最主要的功能就是采用现代化智能技术为主户提供最便利、最有效的技术防范手段，增强住户的安全感。
根据现阶段我们已掌握的图纸资料和类似工程案例分析，结合我司多年大量工程经验，我方推荐使用以色列Visonic Ltd.（卫视有限公司）的PowerMax（中文版）系统作为无线安全防范系统。无线安防系统技术成熟、可靠，是目前国内高档次项目的主推品牌，具有节省布线、布管，安装灵活方便、扩展应用简便，后期维护工作量小，操作简便等特点；通过近几年国内多个项目的应用，已经完全适应中国市场及应用。同时安防点位可灵活布置和变动、扩展，使系统具有最大的灵活性。

二、 设计依据
Ø 根据相关图纸、项目实际情况
Ø 甲方要求
Ø 国家相关行业标准

三、 设计思想
1、需求分析
户内安全防范系统，是现代安全防范理论中明确定义的住宅建筑物的最内层防范体系。此系统已越来越受到广泛重视，甚至已经成为现代化智能住宅的标准配置。
相对室外来讲建筑物的外墙、单元门、户门和外窗等建筑部位既是建筑整体的一部分，同时也构成了每户室内区域的外层实体防护层，一旦住户进入室内就等于进入了一个独立的、私密性很强的个人空间。由于外层实体防护层的存在，使住户避免了在室外公共场所可能对自身造成的各种威胁，同时也阻断了公共场所安全防范措施对自身的保护，因此室内可能发生的风险就需要安全防范系统的各种预防和补救手段来提供防范。
结合郦城2#地别墅的项目特点，在进行方案设计之前我们应首先分析户内可能存在的风险。首先是室内人员在突发不测时的紧急求助（如体虚的老人或孩子独自在家时），其次高档住宅类项目中最易引发入室盗窃犯罪，还有燃气供应系统泄漏和供水系统溢水引发的事故等等。这些问题虽然都不是经常发生，可是一旦出现就会给遭到威胁的人或建筑带来重大损失。
因此针对上述可能存在的风险采用相关的防范措施是客观存在的需求。现代化电子技术和通讯手段构成的安全防范系统对以上的潜在风险进行24小时的全面检测，就等于给家庭配备了电子卫兵，既可以保障家庭居室内部的私密性，又具有在住户需要时有效、高速传递信息寻求帮助的功能，能防患于未然减少损失，可以极大的增强住户的安全感，因此安全防范系统是满足这一需求的有效解决方案。
2、设计原则
以色列Visonic Ltd.（卫视有限公司）的PowerMax（中文版）系统作为无线安全防范系统,其设计遵循以下原则:

2.1、先进性
系统方案设计中选用的品牌型号为国际知名品牌，其产品性能和功能设计采
用目前本行业中最先进的技术和工艺。不论产品外观还是使用功能方面都能符合项目的高档次定位，可以有效加强住户对系统品质的信心，增加心里安全感。
2.2、可靠性
系统设计中充分考虑可靠性原则，尤其考虑到安全防范系统的特殊性，对各个环节的设备可靠性进行了充分考核。通过对设备自身的检验监测认证并结合大量工程实践的数据统计分析，选用的都是符合项目特点的性能可靠的型号。
2.3、标准化
完全符合设计依据中的有关标准，系统符合有关规范要求。
2.4、经济性
设计中充分考虑性能价格比，虽保证系统扩充性但不做过多冗余设计。结合住宅类项目特点，不选用不必要的设备，以满足实际使用功能为目标。
3、室内措施
3.1、控制主机
控制主机是安全防范系统不可缺少的核心，是通讯管理、报警输入输出、智能控制的高度集成化的智能终端。住户可以通过主机操作键盘实现系统布、撤防，密码变更以及各种系统控制设置等功能。针对郦城2#地别墅项目特点和需求分析，我们在设计中选用了采用射频无线技术的以色列Visonic Ltd.的PowerMax主机的方案。
3.2、紧急求助
如果家中有紧急事件发生，最简便、最有效的求助方法是通过电话求助家人或相关社会保障部门（医疗、保安部门等）。但如果家中身体虚弱的老人或孩子独自在家时，一旦遇到紧急事件就无法保证他们有能力自行拨号求救，这时安全防范系统中提供的紧急求助按钮就能提供最简便的一触式操作方式，只要老人或孩子按下按钮（随身佩戴或固定安装），系统控制器就可以立即向预先指定的电话（可多达六个号码）拨号并发出数字或语音报警信息。采用无线系统时可选择Simon3系列的钥匙扣型和防水佩戴型按钮；选用PowerMax系列时可使用MCT系
列的钥匙扣型、腕表型、胸前佩戴型和墙面安装型按钮。
3.3、防盗报警
家庭防盗电子产品种类很多，一般可分为干簧管磁开关型、物体移动探测型和震动声波探测型。磁开关探测器就是通常所说的门磁、窗磁，一般安装在入户门和外开窗上；物体移动探测器有被动红外、主动红外、微波、红外微波双技术等不同技术手段的探测器，根据本项目特点并结合我司在类似项目中的经验，我们在设计中选用具有防宠物功能的被动红外探测器；震动声波探测器有玻璃破碎探测器（用于监测打碎玻璃）和震动探测器（监测挖凿墙体）。
3.4、事故报警
作为居家必备的燃气供应系统和供水系统通常也是可能给住户带来风险的环节，特别是人为操作失误引起的燃气泄漏和溢水更有可能给住户人身造成威胁（据专业统计，人为事故比例约占49%），可能会造成中毒、失火、爆炸或水淹等事故。针对以上事故，我们在设计上选用了燃气泄漏报警探测器配合机械式关阀器，一旦发生泄漏事故系统可立即通知管理中心同时鸣响报警并关断燃气管道阀门；采用专用水浸探测器漏水时同样可以报警通知。

四、以色列Visonic无线安防系统方案
1、系统介绍
以色列Visonic卫视集团以其在无线安防和家庭及办公自动化系统产品的不断创新而位于智能化家居市场的前列。以色列Visonic卫视集团成立于1973年, 作为一家在安防行业产品设计、研发和制造方面的居于领先地位的企业，卫视集团建立了强大的声誉。
其产品由高水平的技术能力作为支撑。由于性能的可靠性、灵活性和现代化的设计，其产品实际上可以适应任何安防系统，并且可以定制以符合精确的安装要求。严格遵照ISO-9000的生产和质量管理标准保证了产品的一贯性，同时确保了卫视产品可以在全世界范围内给人身和财产安全提供无与伦比的保护。
针对郦城2#地别墅的特点，我们选用其 PowerMax系列产品。
2、设备选用说明及性能指标
2.1、管理中心设备
一个完整的安全防范系统应由前端用户终端设备和管理中心设备组成。其中用户终端设备一般由安防报警主机和各类探测器组成；管理中心由报警接收主机和相应软件组成。
针对郦城2#地别墅的项目特点和以上的需求分析，设计中对系统设备选型进行了有针对性的选择，管理中心设备统一采用一种配置。用户终端设备在方案中详细说明。
2.1.1、多路电话线数字报警接收机（DSC MLR2-E）
DSC（定安信）的电话向数字报警接收机广泛应用于各类报警值班管理中心，针对本项目的住户数量，设计参照每条电话线管理200-500用户的原则选用多路电话线主机MLR2-E。
MLR2-E的所有编程可通过显示或打印查证。 处理到计算机的输出或调整来自键盘的打印机和计算机输出或通过带基于Windows软件的串行端口，并
为上装/下装线卡的编程作了准备。MLR2E允许您选择您需要的握手信号。
性能指标：
MLR2-E的附加性能包括：快闪存储器有利于简便升级及单线处理。每个线卡都是热插拨和能够通过微机编程。数字信号处理技术（DSP）增大了识别精确度。当添加新的功能时具有良好的扩充性。
DNIS 和来电显示
MLR2-E接收机利用DNIS*信号管理：这个特性允许快速的接入来电，缩短在线时间， 因此，为中心提供很大节约。内置的来电显示功能允许操作员追踪错误程序或错误来电和冲突骚扰。
格式子集：
使用拨号识别系统和来电显示功能允许格式子集在回答来前选择通讯格式，并提供正确的首次握手，节省在线时间和提高效率-首次握手总是正确的握手。为将定任务所啥设定的特别仪器不再需要。
监控：
MLR2-E上的所有编程都可以在LCD显示屏或打印机输出供检查。打印事件，微机事件和来电行为可以显示和打印以供检查。海量的数据存储器允许记忆大量的事件缓冲。
诊断：
CPM2对每一个线卡按顺序进行系统检测，线卡响应CPM2的检测.。计算机用测试信号系统测试检验结果，并在计算机故障时将所有的事件记录在事件记忆中。同样检测打印机是否就绪与纸张情况。
扩展：
基本为2条线路，如果你需要增大，简单的方法是增加DRL2E线卡，MLR2-E可以最大可扩展到30条电话线，需要15个DRL2E线卡。DRL2E向下兼容；如果你需要需要扩展已经有的DRL2-DG，那是非常容易的，只需要添加新的DRL2E模块。系统中可以使用适合多类型的SurGard线卡，包括DRL2A，DRLMX（Mobitex）和用于DVACS*通讯的DVL2A。
附加性能:
Ø 电池备份每个DRL2E线卡模块上对编程和事件记忆的RAM；
Ø 多达64个不同的选项设置；

Ø 任何握手频率从300HZ到3400HZ，以100HZ为增量，双语音，SIA FSK,Modem II和ITI，通过配置命令选择；
Ø 每个格式子集多达8个不同的握手信号；
Ø 可编程的串行端口配置；
Ø 在CPM2（专门应用）负极开关输出；
Ø 交流电低电压后备电池监测；
Ø 交流电故障和后备电池监测；
Ø 电池低电压监测和电池低电压自动断开以防止过度放电而损害电池；
Ø 操作员权限设定；
Ø 电话线监测和报告 ；
Ø 来电显示，来电者姓名和拨号识别系统；
Ø 通信格式；
Ø 所有通用脉冲格式；
Ø 4/1, 4/2, 4/3 和DTMF 格式；
Ø ACRON DTMF 格式；
Ø Contact ID (DTMF) 格式；
Ø Adcor 20 波特；
Ø Super Fast 或 High Speed DTMF 格式，带或不带奇偶位；
Ø FBI Super Fast format 带或不带奇偶位；
Ø RADIONICS Modem II, Modem IIE, Modem IIIa 2 和 BFSK 格式；
Ø SIA 格式： 110 和 300 波特, 语音和数据确认；
Ø SK FSK1, FSK2；
Ø 所有主流 ITI 格式。
2.1.2、警讯中心软件
警讯中心是专门为联网报警中心设计的专业报警接收处理软件，用于联网报警中心配合数字报警接收机的资料管理和报警处理。设计中选用的ACW3000-4.0 -- 警讯中心4.0 WINDOWS版软件运行于Windows操作系统，用户界面友好，采用多媒体显示，使用方便，自动化功能强，操作简单，并有多种不同的接口以
适应使用不同的报警接收主机用户的需要。还可以提供软件接口给高级用户进行二次开发，方便与其它系统集成。警讯中心具备可靠的性能，完善的数据库，友好灵活的操作界面，在各种类型的报警中心中得到广泛的应用。
四、 性能特点：满足从小到大型报警中心的需要。
包括：ADEMCO 685，ADEMCO VTRAN无线系统，DS 6500/6600，DS Safecom无线系统，DSC CPM，C&K MODEM，FBI CP220，Silent Knight 9000/9500，MCDI-TLR/TLR+，SMW-1。并且支持多接收机工作，对每种报警接收机可同时接收多达8台。还可以接收天网中心转发的报警信号，作为天网系统的二级报警中心使用（参看天网中心系统说明）。
自动识别多种报警通讯格式
包括：ADEMCO CONTACT ID格式，ADEMCO 高速、低速 (4+2，4+1，3+2，3+1)，DS MODEM III格式，DSC 4+2格式，ADEMCO 685 系统信号，DS 6500/6600系统信号，Silent Knight系统信号，FBI CP220系统信号等，还可以自定义增加报警代码以适应未来的变化。
多媒体操作语音报告不同类型警情的发生，提醒值班人员的注意，提高报警中心效率。
五、 多级电子地图显示
所有的用户状态，报警情况，用户资料等都可以通过地图显示和控制。软件还提供电子地图引入工具，允许工程人员自行安装所需的电子地图，还可以自由绘制用户的防区图。 灵活设置的监控界面 通过显示板技术，可以一屏显示一类用户，甚至所有用户的当前布撤防、报警状态。
可自定的打印、显示格式 可通过模板技术，使得打印、显示的信息符合不同的报警中心的需求。
六、 按报警类型分别自动处理
对CONTACT ID中的每一种类型的警情都可单独选择自动处理、自动打印和报警声音，减轻操作员的负担，提高报警中心的效率。
七、 丰富的用户资料内容
支持八位十六进制的用户编号。用户容量几乎无限制，可以为每个用户建立多个防区和多个使用者，对每个防区可建立自己的子防区图，适合于住宅小区中心。还可以对用户实行收费管理，对于欠费用户可以自动停止监控，并且可快速
查看欠费用户。 自定义字段，满足不同报警中心对用户资料内容的要求 可由中心管理员自定义用户资料的项目字段，增加符合报警中心管理需要的内容。
八、 详尽的报警信息统计与分析
专门提供的报表工具，可以用模糊逻辑的查询方式，得到各种需要的统计数据，可以打印出报表。 提供数据引入引出工具与其他系统共享资料 通过数据引入和引出可以使用一个文本文件，引入或引出用户资料、防区资料、联系人资料、使用者资料、报警历史记录等，利用其他如Word、Excel等工具可对这些数据可进行重新编辑，形成表格。还可以方便地转换为其他程序的数据库格式来使用，如110接警系统，使数据可以共享。
九、 与其他系统（如110系统）方便地集成
软件提供的编程接口可让系统开发人员直接编程与110等其他系统无缝地集成。 可通过MODEM或网络接收天网中心的信息 可直接作为天网中心系统的超级终端软件，用在只作接收而不转发的二级中心，可以具有与天网中心相似的功能。 方便的数据备份、恢复 提供完善的数据维护工具，即使在数据库遭到意外破坏时，仍可以利用修复功能恢复。还可以定义定时自动备份报警数据。
可输出大型的LED地图显示（选购）
可并接多个提供地图板接口模块，可把每个用户的不同状态通过LED闪烁方式显示在地图板上。还可以作为报警输出，联动CCTV等其他系统。
十、 内置运行监测器
在系统遇到故障情况时，可以通过运行监测器自动重新启动程序或重新启动计算机，以保证系统的正常运行，提高系统的可靠性。
2.2、用户终端设备
设计中充分考虑郦城2#地别墅的建筑结构特点和项目档次，既保证系统与项目档次的统一性，又考虑系统的实用性和性价比。我们建议在各层户内设安防报警主机（含控制键盘和内置警号）、防水紧急按钮、燃气泄漏探测器和管阀器和漏水探测器；考虑首层特殊性另外增设防盗报警用防宠物被动红外探测器和门、窗磁开关。
2.2.1、安防报警主机
POWERMAX是一种提供防护入室行窃、火灾和破坏的
无线报警控制系统。另外，它还能通过遥控按钮控制灯和家用电器，并且监视被留在家中的无行动能力或年龄大的人。状态信息通过可视窗口展示，大部分事件通过被录的声音（中文语音）提示您采取正确的行动。这个系统定义了一个事件报警、防拆和故障类型的宽范围。事件通过电话网络报告到监控中心（用数字的方式），同时也可报告到私人电话（用中文语音）。
性能指标：
Ø 30个单独命名的防区，每个被保护的防区不仅用号码定义也用名称定义；其中29个无线，1个有线防区（有线防区负载2.2KΩE.O.L电阻，线电阻最大220Ω）。
Ø 防区类型： 内部、周界、延时1、延时2、24小时无声、24小时有声、火警、无报警和紧急。
Ø 用户码： 8个4位用户码；其中4个为儿童专用。
Ø 控制设备： 键盘、手按遥控发射器（可编程8个）、远程电话和本地或远 程计算机（遥控编程）。
Ø 显示器： 16字符LCD显示和4LED指示，报警和故障显示。
Ø 多种布防模式：外出（AWAY）、在家（HOME）、外出立即（AWAY-INSTANT）、
Ø 在家立即（HOME-INSTANT）、LATCHKEY和强迫（FORCED）。
Ø 事件报告类型：报警（火警、窃警、紧急、放拆）、警告（无活动、惊慌、 Latchkey）和布撤防。
Ø 报警类型：无声报警、警报器报警和内部蜂鸣器报警（85Db/3米内）。
Ø 时钟设置、可录音并播放。
Ø 报告地：监控中心（2个中心号码），私人电话（3个私人电话和1个保密私人电话）和传呼机。
Ø 可选择报告：安装者决定那种事件类型报告。
Ø Latchkey模式：如果系统被一个Latchkey用户（孩子）撤防，Latchkey信息被报告到可选择的电话。
Ø 信息交流： 当您离开之前，您可以录制一个短的口头信息给后来到达的此系统的其他用户。当其到达时，可以听到一个被留下的口头的信息。
Ø 远程电话控制：从远程电话控制布撤防、接收系统状态信息、监听现场
状态、双音频通讯（双向对讲）。
Ø 电设备控制：选择X-10模式可控制7个点灯或电器设备。
Ø PGM可编程控制：大门、电灯和其他设备可通过可编程的PGM输出控制。
Ø 照看老人、行动不便的人和未成年的人,系统可以被编程为在防护范围内监视行为，如果人们在被防护范围外时间太久，系统将送出一个警惕信息。
Ø 求救：迷你按钮用于惊慌求助。
Ø 系统监测：有故障显示。
Ø RS232接口模块：可与本地计算机相连。
Ø 事件记录：可记录100个报警事件。
技术指标：
Ø 频率：315MHZ
Ø 防护范围：180米（开放空间）
Ø 变压器：120VAX、60HZ/9VAC、700MA
Ø 电流损耗：大约95mA（基本）、满载和报警时500mA
Ø PGM输出电流：100mA（最大）
Ø 后备电池：（至少4小时）9V 1.8AH； 7.2V 650Mah
Ø 通讯速率：300波特率
Ø 报告格式：SIA、Pluse4/2 1900/1400HZ、Pluse4/2 1800/2300HZ、Contact ID
Ø 脉冲速率：10、20、33、40脉冲/秒（PPS）
2.2.2、防水紧急按钮（MCT-201WP）
如果家中有紧急事件发生，通过便携式紧急按钮，您可以随时向物业报警值班中心发送紧急求救信号。
性能指标：
Ø 防水，防震动
Ø 嵌入按钮防止误报
Ø 可随身携带也可安装在墙上
Ø 为四处走动而设计，可24小时发送紧急求助信号

Ø 24位编码，多达16,000,000重组合的高保密性
Ø 超大的信号传送范围
Ø 电池：12VDC碱性电池；低电压现实和传送功能
Ø 颜色：白色，绿色按钮
Ø 尺寸：32x53x17mm
Ø 重量：22G
Ø 电池：3.6VDC 1/2 AA锂电池
Ø 工作温度：0°C 至 49°C
Ø 兼容性：所有PowerCode™ 接收机
2.2.3、防宠物被动红外探测器（K-980 MCW）
被动红外探测器适用于大的房间、狭窄的过道和楼梯间。设计中选用的这一款卫视防宠物类型时针对目前家庭用户的特点，防止宠物误报警重量达36公斤。考虑到风险等级的不同，仅用于各楼首层，二层以上未设计。
性能指标：
Ø TSI专利技术
Ø 12x12米的报警探测范围
Ø 可调整的逻辑计数器防止误报警
Ø 宠物重量不能超过36Kg
Ø 垂直调整： 3种位置
Ø 颜色：白色
Ø 安装：墙面安装
Ø 电池：3.6VDC 锂离子电池，1.2Ah
Ø 能耗：待机0.015MA，工作9.5MA（包括LED）
Ø 电池寿命（LED开启）：5-7年
Ø 探测器：双元低噪音热释电探测器
Ø 脉冲计数器：1, 3或 5 此可调
Ø 频率(MHz)：315, 404, 418, 433.92 或其他
Ø 传输频率：3秒钟内3次数据发送
Ø 编码：24位识别码, 多达16,000,000种组合

Ø 电池监测：定期进行自检并自动报告低电压状态.
Ø 工作温度：-10℃至50℃
Ø 重量：71g
Ø 尺寸：104 x 60 x 32 mm (高 x宽W x厚)
Ø 颜色：白
Ø 标准：FCC Part 15, ETS300-220 and MPT1349
2.2.4、门、窗磁开关（MCT302）
门窗磁开关可以保护所有可开关的物体，如门、窗及珠宝箱等，还可以与有线探测器（燃气泄漏探测器和漏水探测器）配合使用，作为无线转发器。考虑到风险等级的不同，仅用于各楼首层，二层以上未设计。
性能指标：
Ø 防止信号冲突
Ø 4通道-跳线选择
Ø 长寿命锂电
Ø 编码：24位识别码, 多达16,000,000种组合
Ø 输入：1个内置有线接头
Ø 状态监测：每60分钟
Ø 电池：3.6VDC 锂离子电池，1.2Ah
Ø 电池监测：定期进行自检并自动报告低电压状态.
Ø 工作温度：0℃～49℃
Ø 颜色：白
Ø 安装：表面安装
Ø 标准：FCC Part 15, ETS300-220 and MPT1349
2.2.5、燃气泄漏探测器及关阀器（GE-102AC+UE-1015）
燃气探测器应针对燃气供应类型，设计中选用的壁挂式交流供电型燃气泄漏探测器和机械式关阀器，在许多项目中大量采用，性能稳定并且符合国家相关规范要求，结合MCT302门磁构成无线燃气泄漏报警探测装置。即可独立使用，又可小区联网；外置机械手，报警自动关闭气源；单一
性气敏元件，使用寿命长达五年；适用于居民住宅、公寓、别墅、餐厅、饭店等使用人工煤气、天然气和液化石油气的用户。
燃气探测器性能指标：
Ø 供电：AC220V、DC12V、DC24V
Ø 消耗功率：≤1.5W (AC 220V时)，静态电流≤50mA(DC12V；DC24V时)
Ø 适用气体：LPG(液化石油气)、LNG(天然气、人工煤气)
Ø 报警输出：DC12V(接关阀器、电磁阀)，无源常开，常闭开关量接报警主机
Ø 报警浓度：液化石油气、天然气(10-25LEL%)，人工煤气(2-5LEL%)
Ø 环境温度：(室内型)-20摄氏度至60摄氏度
Ø 特点美观、引线连接、适合建筑结构予留的80×60标准接线安装盒。
燃气关阀器性能指标：
Ø 供电：直流DC12V驱动关阀
Ø 工作原理：102C、102D、102E探头报警驱动，关闭燃
气管道上的阀门
Ø 关阀力量：33.3kg扭力/cm，配有手动关、开阀按钮
Ø 适应范围：安装有4分、6分、8分的民用燃气管道（球阀）
Ø 注意：机械手本身不带报警功能，需与本厂报警探头配套使用
Ø 特点：安装时不用拆卸燃气管道上的阀门。
2.2.6、漏水探测器（JS-7A）
房屋漏水或水管泄漏，在无人察觉的情况下，可能会导致家庭财产损失，漏水探测器会使您远离威胁。设计中将漏水探测器安装与厨房与卫生间地面，选用国产高品质漏水探测器JS-7A结合MCT302门磁构成无线漏水报警探测装置。
性能指标：
Ø 电极检测式，光电隔离，高可靠分体结构，可实现多点检测（通过多探头联用）
Ø 供电电压：7～32VDC
Ø 输出：继电器触点

Ø 使用温度：0至50℃；20至100%相对湿度
Ø 误报率：〈100PPM
Ø 报警输入电阻：≤200KΩ
3、系统图

五、Bosch总线制安防系统方案
1、系统介绍
小区总线制报警系统使用BOSCH大型总线制报警主机DS7400XI，利用其总线连接小区的各个家庭，最后汇总到小区保安室，起到集中监控的目的。而在小区保安中心，还可使用电脑及专用软件进行监控，更加直观。
每台DS7400XI主机可通过两芯总线连接到每一住户（中心软件可以支持最多32台DS7400XI报警主机，所以系统最多可以扩展到近8000户家庭）。
家庭报警部分：使用主机DS—3MX，自带3个可编程防区，可发送布/撤防及每个防区的报警信息。所有DS-3MX都是并联在DS7400XI的BUS总线上，减少很多接线的麻烦。使用密码直接布/撤防（使用无线接收器时，可用遥控布/撤防），可接各类探测器（包括无线探测器）。DS-3MX需要直流电源，范围是DC12V—15V，建议使用12V辅助电源。
系统的主要功能如下:
· 可接收家庭的布/撤防及不同防区的报警信息。
· 管理所有用户资料。
· 实时监控系统线路安全状态
· 查询历史报警事件
· 可绘制电子地图，在地图上表示所有家庭，还可进行地图之间跳转，方便在大范围区域显示各级地图和所有的家庭。
· 可对每个家庭单独绘制平面图，方便处理报警。
· 多媒体工作方式，当收到报警信号时，可用语音提示警情。
· 提供二次开发接口及联动输出口
2、设备选用说明及性能指标
2.1、管理中心设备
2.1.1 系统主机DS7400XI主机

Ø 两总线式扩充方式，可扩充240个防区。支持240户住户（使用DS6MX时支持120户住户）。
Ø 可储存400个事件记录，可打印和显示输出。
Ø 可支持多种防区扩充形式，如：DS3MX、DS6MX、DS7432八防区模块、DS7465带输出的单防区模块、DS7457I单防区模块、DS7460双防区模块。
Ø 可提供256个报警输出口，可跟随分区及其它报警事件输出。
Ø 内置拨号器，支持contact、ID、SIA、4+2等多种通讯格式，能直接与110联网。
Ø 能与计算机直联通过警卫中心软件对系统实施控制管理，支持LAN网转输信息。
Ø 支持液晶显示英文键盘，能通过远程遥控操作、键盘操作、钥匙开关、无线遥控等方式对系统进行布/撤防。
Ø 可以自动检测系统内部的故障并显示。
Ø 通讯距离最大可达2KM,一般建议使用1.5mm2。
性能指标
十一、 输入功率：AC18V，50W，50Hz/60Hz
十二、 辅助输出功率：DC12V，max 1.0A
十三、 备用电源：12V，7.0AH
十四、 主机板耗电：静态 175mA
报警状态 250mA
十五、 报警输出口：DC12V，1.A
十六、 可编程输出口1 12V 500mA
十七、 可编程输出口2 12V 500mA

十八、 总共可接15个键盘，使用Ф1.0mm2非屏蔽键盘总线，长度为350m，键盘总线总长度不得大于1830m。
十九、 外观尺寸:365×310×85mm
2.1.2、 与DS7400XI配套使用设备
A DS7436双总线驱动器：
DS7436双总线驱动器是DS7400XI与各种扩充模块之间的接口设备，它有A和B两个总线驱动接口。用户可根据需要选用其中一个或两个都用。两个驱动口是相互隔离的。但只有A驱动口能够对DS7457等模块进行编程。
注意：A/B两个总线驱动接口在接DS-6MX时，每路总线不能超过60个。
B DS7412 RS232 串行口转换模块
DS7412是连接DS7400Xi主板与计算机的一种接口转换模块。若想使DS7400Xi直接连接计算机时，就必须使用模块DS7412，可以使用RS-232来实现与外围设备的通讯。
2.1.3、住宅小区保安中心监控管理软件CMS7000
住宅小区保安中心监控管理软件是专门为适应国内广大用户需求而开发的中文多媒体专业报警处理与管理软件。该软件以可靠性为核心，使用方便、扩展灵活，具有良好的人机界面，得到了广大安防业内人士的一致好评。
该软件的主要功能特点如下：
1.从DS7400XI报警主机接收报警及巡更信号实现报警处理及巡更管理。
2.WINDOWS界面，多媒体工作方式，语音提示警情，用户操作简单直观，性能稳定可靠。
3.可自行配置多级电子地图，各级地图间任意跳转。在地图上任意指定巡更点、报警点以及各分级地图间的跳转。
4.用户资料信息丰富，并且可以自定义数据项。
5.自定义巡更信号，自定义巡更计划，自动执行巡更计划。
6.巡更状态在地图上通过显示灯直观显示，未及时巡更地段会有红灯闪烁标明。
8.自定义报警显示，处理方式。
9.模糊逻辑查询统计，提高中心管理能力。
10.方便的系统集成接口，通过编程接口，警讯中心能够与其他系统无逢地
集成，形成一个统一的大系统。

CMS7000 软件有管理多台DS7400XI版本的类型，在使用管理2台以上时，在配置计算机时，要求增配多串口扩充卡。
2.2、用户终端设备
2.2.1防区报警（主机）键盘 DS6MX
其主要功能有：
1) 6个可编程防区，防区报警及
布撤防显示
2) 带一个报警继电器输出，2个固态输出
和1个钥匙开关。
3) 四位密码布撤防，可单键快速布防。
4) 具有旁路及系统复位功能，支持火警防区。
5) 与中心两芯总线方式通讯，占用总线1个防区。
6) 操作键中文指示。
2.2.2、家用燃气泄漏报警器CGD-I-2B
A性能：

二十、 MCU控制，可靠性强
二十一、 高稳定性、长寿命
二十二、 自动识别阀门控制器
二十三、 壁挂式安装
二十四、 单独报警，联网报警可选
二十五、 供电方式可选
二十六、 警情排除自动复位

B 规格：
1) 感应气体：煤气＼天然气＼液化石油气
2) 电 源：AC 220V 50Hz家用电源
3) 或DC12V的直流电源
4) 蜂鸣器声量能级：≥70dB/m
5) 报警浓度：15%LEL
6) 恢复浓度：8%LEL
7) 工作温度：-10℃ to +40℃
8) 相对湿度：≤90%RH
9) 稳定性：不大于±5%LEL
10) 重复性：不大于±5%LEL
11) 报警浓度误差：不大于±5%LEL
12) 报警方式：声光报警/切断燃气阀/联网信号
13) 消耗功率：不大于5W
14) 尺寸：125*70*41.6mm
2.2.3、　CLIP-4N室内幕帘探测器

主要特性
世界上最小巧的PIR探头，外形小巧精美
专业帘幕型设计，适合壁挂或吸顶安装，防护范围3.6×3.6（高×长）
交替极性脉冲计数器，1或2脉冲可选
真正的温度的补偿
RIF防护能力大于20V/m/1GMz
可开/关的步测LED带垂直角度调整刻度，0°--12°可调
白色透镜，可见光过滤
技术参数
外形尺寸 7×28×25cm，白色
探测范围 帘幕式6×3.6米（宽×高）
安装方式 墙或吸顶安装
报警输出 常闭，0.1A/24VCD,R=18Ω(串联)
防拆开关 常闭，0.1A/24VCD
电 源 10-16VCD，12.5mA/12VCD
工作温度 -10℃-+50℃
RFI防护 对1000MHz大于20V/m

2.2.4、　HO-01A 紧急按钮

防火ABS阻燃外壳
连接方式
常开，常闭
额定电流
300(mA)
毛重(kgs)
 12
包装尺寸(mm)
370*370*380

2.2.5、　HC-103声光警号

产品说明:
工作电压范围:6-15

防火ABS阻燃外壳
声压
110+3B,110-3B
额定电流
300(mA)
额定电压(VDC)
12
毛重(kgs)
14.5
包装尺寸(mm)
580*240*45

3、系统图
