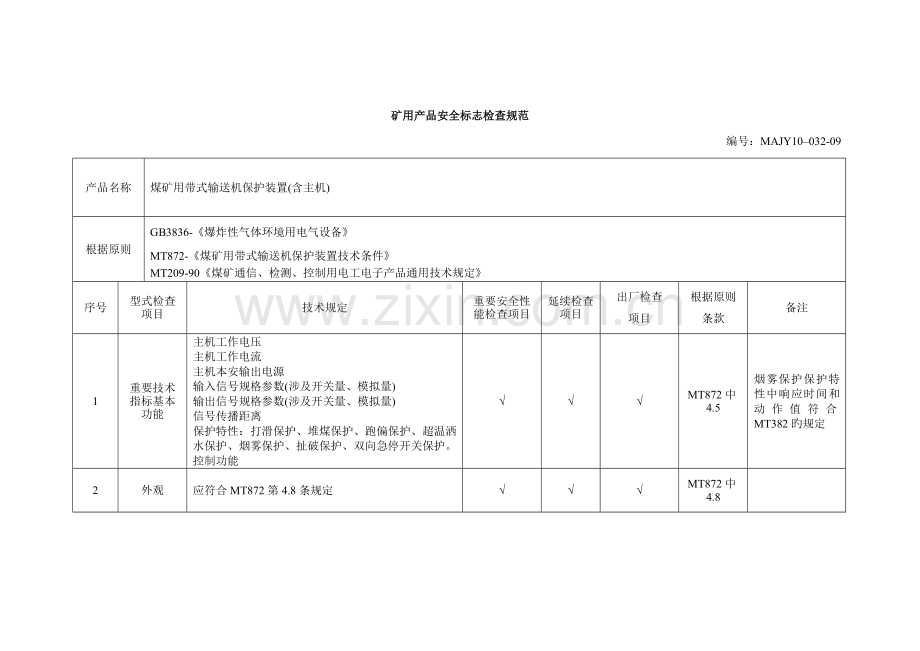

矿用产品安全标志检查规范
编号：MAJY10–032-09
产品名称
煤矿用带式输送机保护装置(含主机)
根据原则
GB3836-《爆炸性气体环境用电气设备》
MT872-《煤矿用带式输送机保护装置技术条件》
MT209-90《煤矿通信、检测、控制用电工电子产品通用技术规定》
序号
型式检查项目
技术规定
重要安全性能检查项目
延续检查项目
出厂检查
项目
根据原则
条款
备注
1
重要技术指标基本功能
主机工作电压
主机工作电流
主机本安输出电源
输入信号规格参数(涉及开关量、模拟量)
输出信号规格参数(涉及开关量、模拟量)
信号传播距离
保护特性：打滑保护、堆煤保护、跑偏保护、超温洒水保护、烟雾保护、扯破保护、双向急停开关保护。
控制功能
√
√
√
MT872中4.5
烟雾保护保护特性中响应时间和动作值符合MT382旳规定
2
外观
应符合MT872第4.8条规定
√
√
√
MT872中4.8

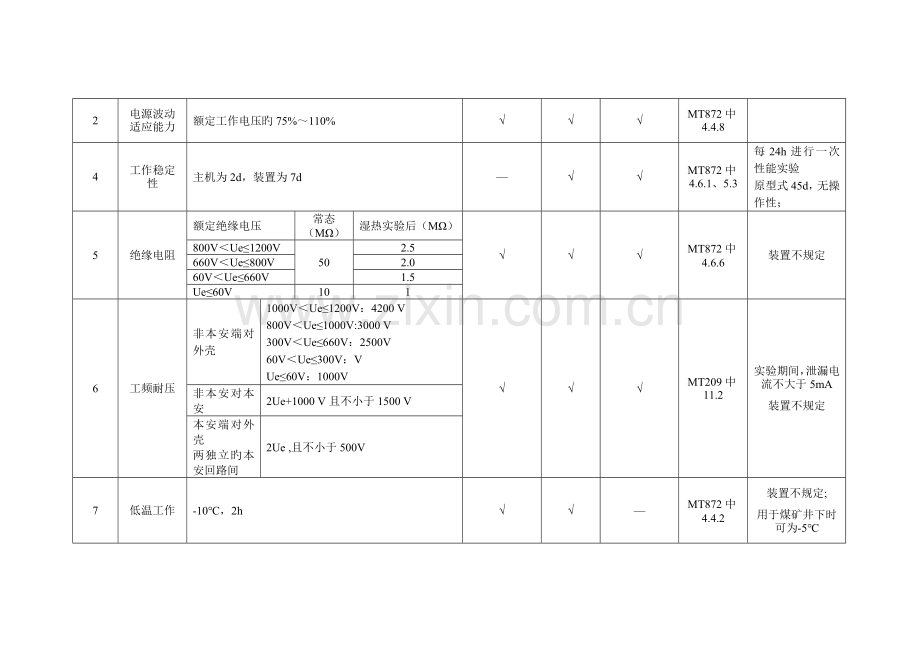

2
电源波动适应能力
额定工作电压旳75%～110%
√
√
√
MT872中4.4.8

4
工作稳定性
主机为2d，装置为7d
—
√
√
MT872中4.6.1、5.3
每24h进行一次性能实验
原型式45d，无操作性；
5
绝缘电阻
额定绝缘电压
常态
（MΩ）
湿热实验后（MΩ）
√
√
√
MT872中4.6.6
装置不规定
800V＜Ue≤1200V
50
2.5
660V＜Ue≤800V
2.0
60V＜Ue≤660V
1.5
Ue≤60V
10
1
6
工频耐压
非本安端对外壳
1000V＜Ue≤1200V：4200 V
800V＜Ue≤1000V:3000 V
300V＜Ue≤660V：2500V
60V＜Ue≤300V：V
Ue≤60V：1000V
√
√
√
MT209中11.2
实验期间，泄漏电流不大于5mA
装置不规定
非本安对本安
2Ue+1000 V且不小于1500 V
本安端对外壳
两独立旳本安回路间
2Ue ,且不小于500V
7
低温工作
-10℃，2h
√
√
—
MT872中4.4.2
装置不规定;
用于煤矿井下时可为-5℃
8
高温工作
+40℃，2h
√
√
—
MT872中4.4.2
装置不规定
9
低温贮存
-40℃，16h
—
√
—
MT209中4.2
装置不规定
每两个持续安全标志周期做一次。
10
高温贮存
+60℃，16h
—
√
—
MT209中4.2
11
湿热实验
+40℃，95%RH，12d
—
√
—
MT872中4.6.3
12
振动实验
10～150Hz，50m/s2，40min×3
—
—
—
MT209中4.5.1
固定安装设备且质量0kg～50 kg执行 50m/ s2； 50kg～100 kg，执行 20m/ s2（MT872仅规定10 m/ s2）；大于100 kg旳设备暂不考核
13
冲击实验
500m/s2，11ms，3次/方向×6方向=18次
—
—
—
MT209中4.5.1
14
运送实验
2h，实验后包装、产品外观、性能符合规定。
－
－
－
MT209中4.5.2

15
防爆性能
详见矿用电气设备防爆性能检查规范

矿用产品安全标志检查规范

产品名称：
煤矿用带式输送机电控装置（编号：MAJY01- 053- 09）
根据原则：MT/T817-1999《煤矿用带式输送机电控装置》
序号
型式检查项目
根据原则条款（技术规定）
重要安全性能检查
项目
延续检查
项目
出厂检查
项目
备注
1
基本性能实验
4.5，4.6
√
√
√

2
电源波动适应
能力实验
4.8.1
√
√
√

3
介电强度实验
4.8.4
√
√
√

4
绝缘电阻实验
4.8.5
√
√
√

5
漏电闭锁实验
4.10.2
√
√
√

6
过载、断相、
短路实验
4.10.2
√
√
√

7
交变湿热实验
4.11

√

见矿用电气设备防爆性能检查规范
8
高、低温性能实验
4.12

√

9
温升实验
4.14.1

√

10
隔爆性能
详见防爆电气产品通用检查规范

11
耐振动与冲击
性能实验
4.13

12
抗干扰性能实验
4.8.2

暂不考核
13
可靠性实验
4.22

暂不考核
14
防爆性能
详见矿用电气设备防爆性能检查规范

矿用产品安全标志检查规范

产品名称：
煤矿用带式输送机电控系统（编号：MAJY01- 054- 09）
根据原则：MT/T571.1-1996 《煤矿用带式输送机电控系统》
序号
型式检查项目
根据原则条款（技术规定）
重要安全性能检查
项目
延续检查
项目
出厂检查
项目
备注
1
基本功能
MT/T571.1
第5.2
MT209第5.1
MT209
第5.1.4.a
√
√
√

2
一般性检查
MT/T571.1
第5.3.2、5.3.3
√
√
√

3
电源波动
MT/T571.1第5.5
√
√
√
根据使用地点由产品标精拟定范畴
4
矿用及防爆性能
详见矿用电气设备防爆性能检查规范
5
抗干扰性能实验
4.8.2

实验复杂，无操作性，井下产品除静电放电干扰项外，暂
不考核
