串口方式停开机用户手册.doc

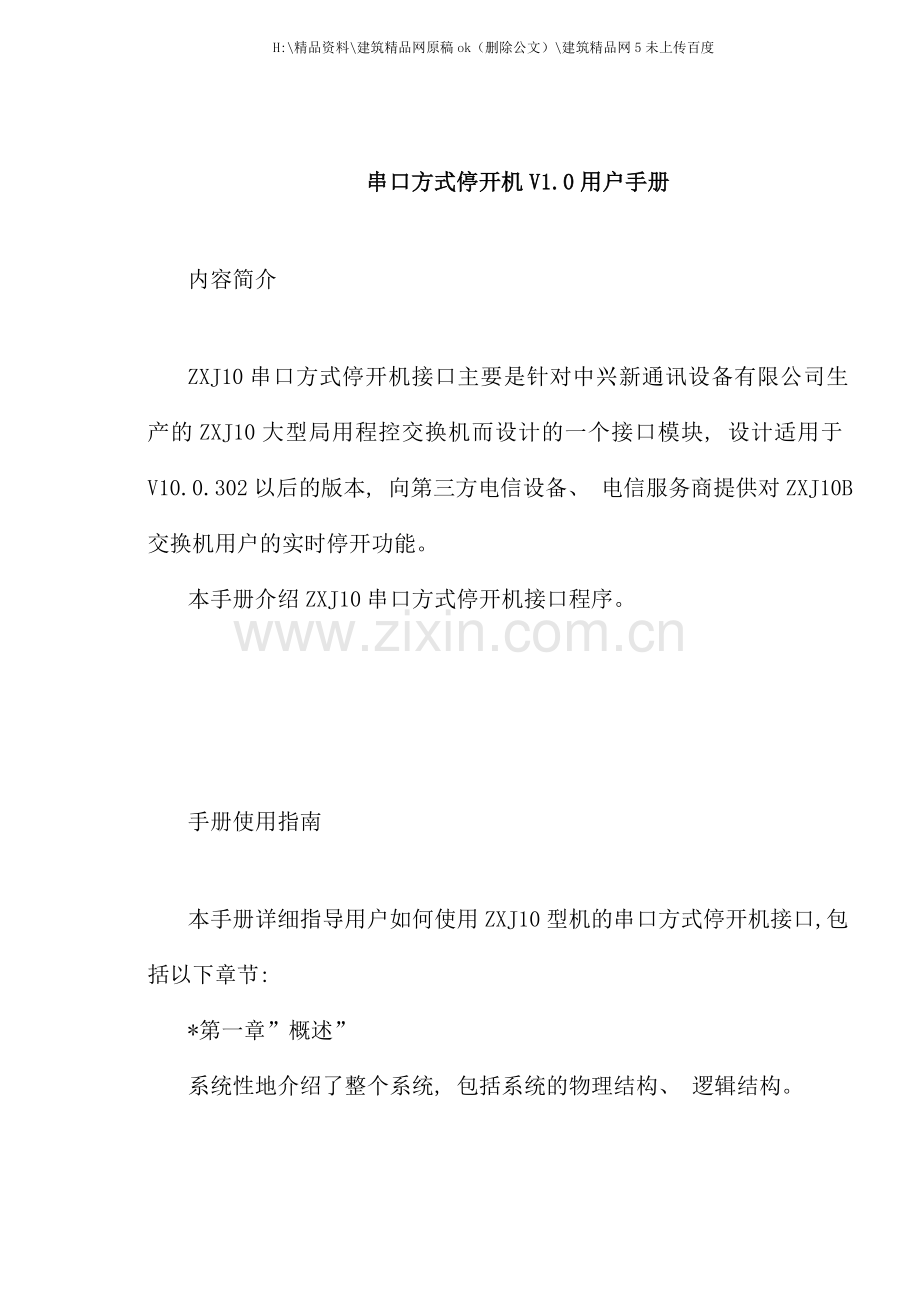

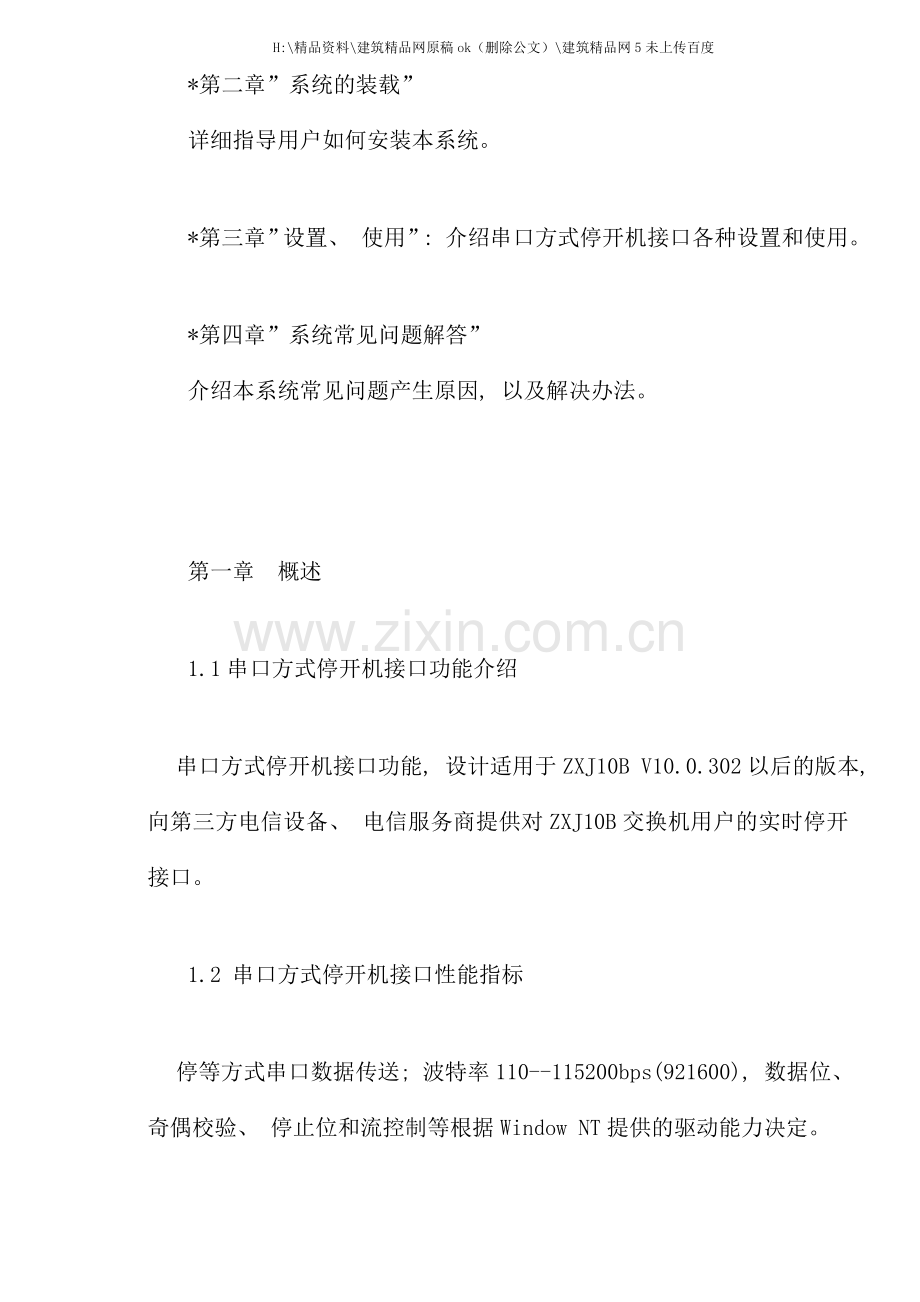

H:精品资料建筑精品网原稿ok（删除公文）建筑精品网5未上传百度串口方式停开机V1.0用户手册内容简介ZXJ10串口方式停开机接口主要是针对中兴新通讯设备有限公司生产的ZXJ10大型局用程控交换机而设计的一个接口模块, 设计适用于V10.0.302以后的版本, 向第三方电信设备、 电信服务商提供对ZXJ10B交换机用户的实时停开功能。本手册介绍ZXJ10串口方式停开机接口程序。手册使用指南本手册详细指导用户如何使用ZXJ10型机的串口方式停开机接口, 包括以下章节: *第一章”概述”系统性地介绍了整个系统, 包括系统的物理结构、 逻辑结构。*第二章”系统的装载”详细指导用户如何安装本系统。*第三章”设置、 使用”: 介绍串口方式停开机接口各种设置和使用。*第四章”系统常见问题解答”介绍本系统常见问题产生原因, 以及解决办法。第一章 概述1.1串口方式停开机接口功能介绍串口方式停开机接口功能, 设计适用于ZXJ10B V10.0.302以后的版本, 向第三方电信设备、 电信服务商提供对ZXJ10B交换机用户的实时停开接口。1.2 串口方式停开机接口性能指标停等方式串口数据传送; 波特率110-115200bps(921600), 数据位、 奇偶校验、 停止位和流控制等根据Window NT提供的驱动能力决定。1.3系统逻辑结构示意图第三方程序RS232 本程序ZXJ10B交换机第二章 系统的安装串口方式停开机接口需要使用ZXJ10通讯程序与业务数据传送消息, 运行串口方式停开机接口程序之前必须安装这部分。21硬件和软件环境要求ZXJ10型机的操作维护部分采用Client/Sever网络方式, 串口方式停开机接口程序的运行在任意操作维护台上。硬件为IBMPC系列兼容机以及与之兼容的Pentium166之上的微处理器, 其硬盘容量为2G, 内存至少为32M, VGA彩色显示器, 必须配备鼠标器。软件要求的操作系统为WindowsNT, 且需要安装ZXJ10B通讯程序。22系统的首次运行完成系统的安装, 首次运行串口方式停开机接口程序时, 需要配置串口运行参数。第三章 串口方式停开机接口各种设置和使用31 系统主菜单介绍系统主菜单其中: 启动服务(S)/停止服务(S): 启动/停止串口接收、 发送服务; 日志|清屏(N): 显示窗口完成操作记录不显示在屏幕上; 日志|打开(O) Ctrl+O: 用写字板打开历史记录。32 串口设置33 默认串行参数设置9600,n,8,1解释: 9600 bps; 无校验; 8bit字长; 1位停止位。3.4 停开机命令StopXXXXXXX对XXXXXXX用户停机; (XXXXXXX最大40位长, 下同); OpenXXXXXXX对XXXXXXX用户开机; 3.5 串口返回结果OK 成功Busy停机服务忙ZDBFail数据库操作失败ZOverTime前台停机开机超时DBFail数据库访问失败IllegalPhoneNo号码不存在ZserverDisconnect与前台通讯中断WaitForResultOverTime服务器回结果超时WaitForBackMsgOverTime服务器回消息超时Communicate break off!通讯中断UnknowResult(err_no)未知类型失败MP04 停开机代理进程名称第六章”系统常见问题解答”介绍本系统常见问题产生原因, 以及解决办法。问题: 解答:
