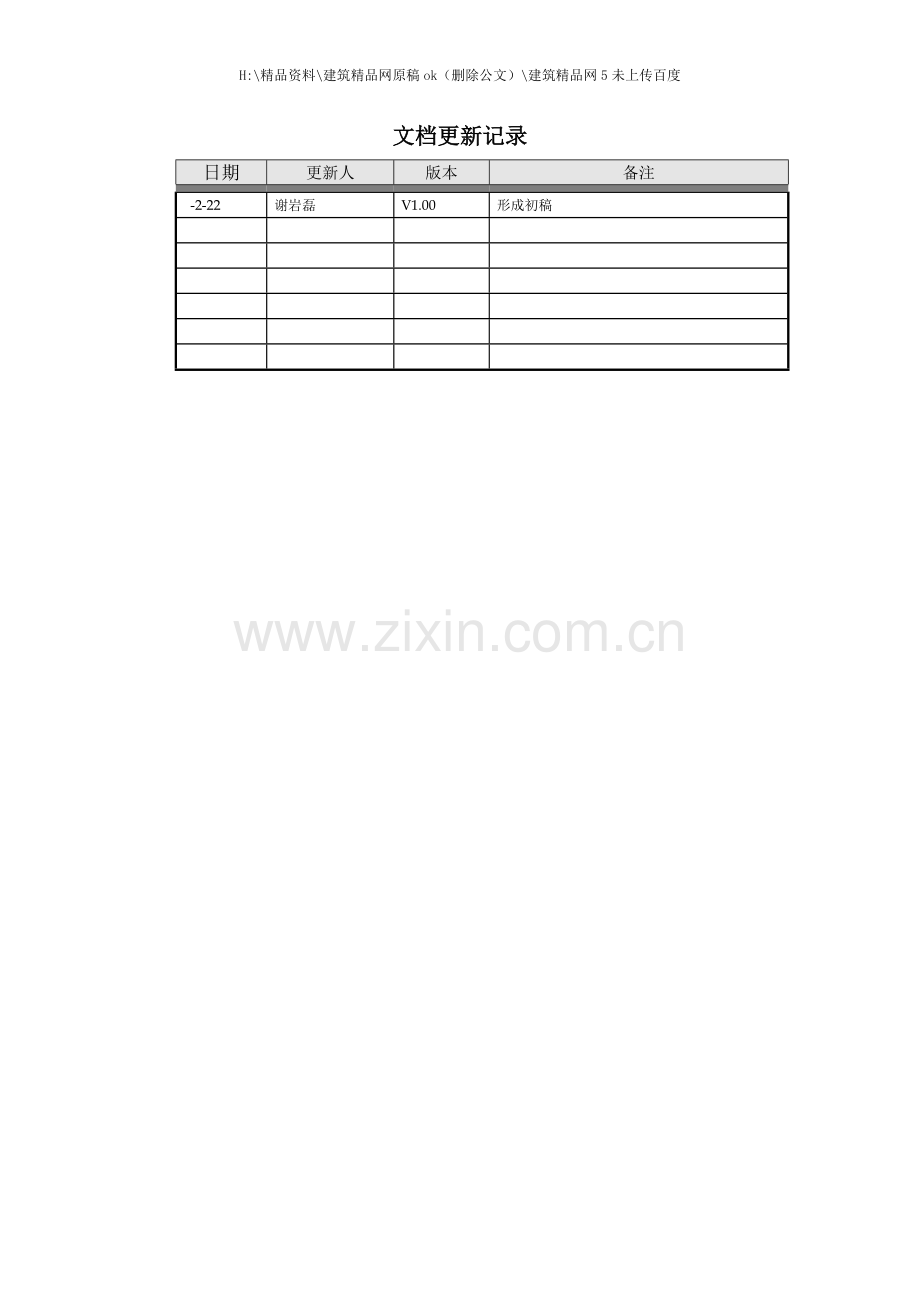

H:\精品资料\建筑精品网原稿ok（删除公文）\建筑精品网5未上传百度文档更新记录日期更新人版本备注 -2-22 谢岩磊 V1.00 形成初稿大唐移动ECT7310终端协议一致性测试仪 ---TD-LTE领域终端协议一致性测试全面解决方案 1 产品简介 ECT7310是大唐移动推出的最新一代终端协议一致性测试仪表, 全面支持终端TD-LTE协议一致性测试核心规范。其射频和基带部分采用大唐移动自主研发的最新一代通用仪表平台, ECT7310继承了大唐移动在TD-SCDMA终端协议一致性测试领域的经验, 基于ECT7310, 大唐移动能够提供TD-LTE和TD-SCDAM的互操作协议一致性测试平台以及GSM互操作协议一致性解决方案, 从而覆盖TDD领域终端协议一致性测试, 具备极高的可扩展性 ECT7310可应用于认证实验室的认证测试, 运营商的移动终端入库和集采测试, 移动终端、芯片厂商的产品开发和系统测试中, 能有效的帮助用户提高移动终端与无线通信网络之间互联互通的一致性测试能力。 2 主要特点 l 完全自研的通用软/硬件平台, 具备良好的前向兼容性和后向扩展性 ECT7310由TD-SCDMA终端协议一致性测试仪平滑演进而成, 前向可扩展兼容TD-SCDMA模块, 后向可扩展兼容LTE-Advanced测试, 在满足终端LTE协议测试需求的基础上充分保护客户的现有投资, 提高仪表的使用效率。 l 全面支持3GPP R9 -12规范中规定的TD-LTE终端协议一致性测试用例测试用例严格按照规范进行设计, 而且能够满足运营商、工信部认证标准及终端选型等不同领域的使用需求, 是现有TD-LTE终端协议一致性测试领域支持用例数量最多且最全面的仪表, 所有用例均提交GCF认证经过。 l 采用业界通用的一致性语言TTCN3开发测试例脚本, 高效率、低成本作为TD-LTE第一款以TTCN方式开发的协议测试仪表, ECT7310的脚本构架完全采用TTCN3方式进行设计, 拥有完整的L1, L2协议栈, 用例执行过程严格满足TS36.523的时延要求, 具备权威性和灵活性, 并可根据3GPP演进及客户的需求快速完成用例扩充, 成本更低, 效率更好, 方式更快捷。 l 灵活的测试脚本包组合, 支持建立自动化测试用例集, 方便客户进行大批量无人看管的集中测试 l 提供详细、完备的测试日志和报表功能, 便于客户快速定位和分析问题 ² 方便准确的分析连续NAS、 RRC、 RLC等多层信令内容, 准确定位和分析问题 ² 详细全面的测试日志记录及提取 ² 支持测试日志以终端名称及结果生成, 方便客户进行日志的筛选和查找灵活的脚本包组合, 用户可自行设置脚本包日志以用终端型号、用例编号及执行结果命名标准的UU口NAS、 RRC、 RLC等协议消息实时显示 l 简洁的操作界面方便客户快速掌握测试方法人性化操作界面, 对不同通信制式测试时只需要经过软件选择相关协议栈版本即可实现测试 l 全方位人性化操作模式, 支持手动与自动两种测试模式 ECT7310支持终端标准AT指令方式的自动化控制, 可自动化控制终端进行开\关机、 PDP激活、主被叫等过程, 用户可根据终端实现方式调整AT指令发送的参数, 方便客户进行大批量用例的快速执行, 提高测试效率; 同时仪表也支持用例单步操作的手动测试, 方便客户进行单一用例的定位。采用标准AT指令控制移动终端批量自动化测试 l 提供TDD领域终端协议测试全面解决方案 ² 单表支持TD-LTE终端协议一致性测试 ² 单表支持TD-SCDMA终端协议一致性测 ² 与其它表配合后能够进行TD-LTE/TD-SCDMA/GSM三种通信制式间的互操作协议一致性测试 3.实际应用测试系统举例工控机上安装用例管理的SMT软件, 经过以太网控制主设备完成用例执行, 仪表的射频输出与被测终端相连, 一体化平台提供一个包括用例执行、监控与分析的整体测试环境测试方法举例被测终端的协议参数设置, 该参数能够导入, 一般由厂家提供选侧测试用例执行方式打开脚本包, 选取测试用例 4技术指标 ü 综合性能指标 ² 容量: 同时可支持5个20MHz带宽的 TD-LTE小区 ² 供电方式: 220V AC供电方式 ² 工作温度: 0°C ~ 40°C ² 功耗: 小于700W ² 重量: 130kg ² 尺寸: 600*600*1450mm ü 协议测试功能( TD-LTE模块) ² TD-LTE标准的L1和L2测试功能 ² NAS测试功能 ² RRC测试功能 ² PDCP测试功能 ² RLC测试功能 ² MAC测试功能 ² DRB测试功能 ² IP测试功能 ü 射频性能指标( TD-LTE模块) ² 发射机性能指标工作频段 2320-2370MHz 额定发射功率范围 -40~ -10 dBm rms 可编程增益控制范围 >0~30dB 带内增益波动 1.5dB 带内群时延波动 10ns 邻道功率泄露 <-55dBc@Pout=-2.5dBm 次邻道功率泄露 <-58dBc@Pout=-2.5dBm 发射EVM <1.5% 发射PCDE < -28dB 收发切换时延 <4ns 端口驻波 <1.5 发射绝对噪底 < -60 dBm/MHz offset 3.2MHz　工作频段 2580-2620MHz 额定发射功率范围 -40~ -10 dBm rms　可编程增益控制范围 >0~30dB 带内增益波动 1.5dB 带内群时延波动 10ns 邻道功率泄露 <-55dBc@Pout=-2.5dBm 次邻道功率泄露 <-58dBc@Pout=-2.5dBm 发射EVM <1.5% 发射PCDE < -28dB　收发切换时延 <4ns 端口驻波 <1.5 发射绝对噪底 < -60dBm/MHz offset 3.2MHz　 ² 接收机性能指标工作频段 2320-2370MHz 噪声系数 <15dB 参考灵敏度 <82dBm 最大输入电平 -10dBm 可编程增益控制 >0~30dB 带内群时延 <10ns 输入IP3 >=24dBm 输入1dB压缩点 30 dBm 端口驻波 <1.5 工作频段 2580-2620MHz 噪声系数 <15dB 参考灵敏度 <82dBm 最大输入电平 -10dBm 可编程增益控制 >0~30dB　带内群时延 <10ns 输入IP3 >=24dBm 输入1dB压缩点 30 dBm　端口驻波 <1.5 5.服务 l 提供全面的售前产品演示方案, 方便客户体验ECT7310强大的协议一致性测试功能。 l 完善的售后服务, 从产品安装到后期人员培训, 从产品升级到问题故障分析, 全方位、快速响应客户需求。
