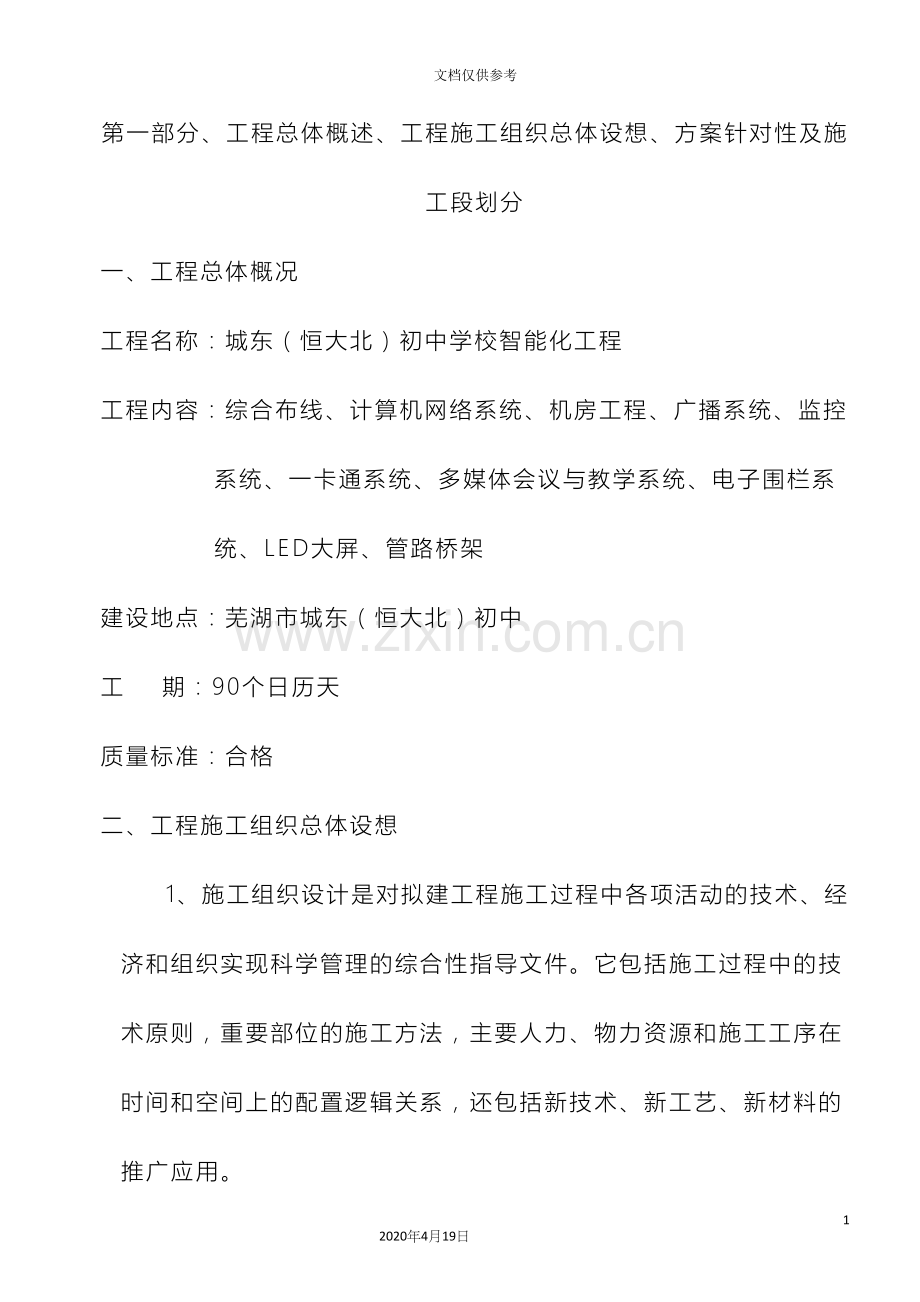

第一部分、工程总体概述、工程施工组织总体设想、方案针对性及施工段划分
一、工程总体概况
工程名称：城东（恒大北）初中学校智能化工程
工程内容：综合布线、计算机网络系统、机房工程、广播系统、监控系统、一卡通系统、多媒体会议与教学系统、电子围栏系统、LED大屏、管路桥架
建设地点：芜湖市城东（恒大北）初中
工 期：90个日历天
质量标准：合格
二、工程施工组织总体设想
1、施工组织设计是对拟建工程施工过程中各项活动的技术、经济和组织实现科学管理的综合性指导文件。它包括施工过程中的技术原则，重要部位的施工方法，主要人力、物力资源和施工工序在时间和空间上的配置逻辑关系，还包括新技术、新工艺、新材料的推广应用。
2、本施工组织设计编制的依据是业主提供招标文件、设计图纸、书面答疑、工程量清单参考预算以及本公司对现场的勘察。
3、本施工组织设计将以下列国家验收规范和质量评定标准作为对本工程质量管理和控制的支持性文件:
1）《建筑电气工程施工质量验收规范》（GB50303－ ）；
2）《电气装置安装工程电缆线路施工及验收规范》 (GB50168-92)；
3）《电气装置安装工程接地装置施工及验收规范》 (GB50169-92)；
4）《建筑工程施工质量统一验收标准》（GB50300- ）；5）《智能建筑设计标准》（GB/T50314- ）；
6）《建筑与建筑群综合布线系统工程设计规范》（GB/T50311- ）
7）《建筑与建筑群综合布线系统工程验收规范》（GB/T50312- ）
8）《民用闭路监视电视系统工程技术规范》（GB50198-94）
9）《工业控制用软件评定准则》（GB/T13423-1992）；
10）《国际建筑通用布线标准》（ISO/IEC 11801）
11）《商业建筑物电信布线标准》（ANSI/EIA/TIA 568A）
12） 《商业建筑物的电信通道及空间标准》（ANSI/EIA/TIA569）
13）《100兆以太网》（IEEE100BASE-T）
14）《10兆以太网》（IEEE 802.310BASE-T）
15）《综合业务数字网基本数据速率接口标准》（CCITTISDN）
16）《千兆位快速以太网标准》（IEEE 802.3z 1Gbps）
17）《电子计算机机房施工及验收规范》（SJ/T30003-93）
18）《建筑物防雷设计规范》（GB50057-94）
19）《电子计算机场地通用规范》（GB /T 2887- ）
4、本施工组织设计执行本公司ISO9001质量体系文件及有关施工、质量、安全和技术管理文件。
5、本施工组织设计一经论证批准后即成为进行施工准备和施工组织整个施工活动的规范性技术文件。同时施工组织设计也是个动态管理过程。在执行过程中如遇不符之处，施工前应按国家相关规范、规程和设计图纸制定相应补充方案或专项施工组织方案，报请建设单位和监理工程师批准后方可执行。其余部分必须严格按照此施工组织设计执行，不得随意修改。
三、方案针对性及施工段划分
（一）方案针对性
工期要求：密切配合土建施工，工期要求为90个日历天。同时精心组织施工，力争提前竣工。
质量要求：工程质量达到合格标准，达到国家有关规范及标准，并能达到确保整个大楼质量合格目标。
工程特点：本工程建筑面积广，系统多，同时多个系统同时作业，工期短，工程技术要求高，须密切配合土建施工。
（二）施工段划分
根据该工程的特点和实际情况，拟将该工程划分为以下几个施工阶段：
1、施工准备阶段，包括：人员准备、技术准备、布置施工现场和施工材料、机械设备准备。
2、施工阶段，包括：配合土建工程预埋、配件预制、配管桥架安装、线路敷设、隐蔽验收、现场设备安装、控制中心主设备安装等阶段。
3、调试阶段，包括：单体调试、综合联动调试、系统试运行三个阶段。
4、验收交付阶段，包括：工程自检，甲方、监理方验收工程交付两个阶段。
第二部分、施工进度计划和各阶段进度保证措施及承诺
一、施工进度计划
1、本公司以预算定额工日作指导工程施工和决定分配的依据，根据我公司的施工机械水平及操作人员的熟练程度，以及本工程的实际情况编制施工进度计划。
2、按照建设方要求，在接到发包方开工通知后立即进场施工，积极配合土建施工进度施工，力争提前竣工。
3、计划开、竣工日期和施工进度网络图（见附表1）按照各分部工程特点单独编制。
4、项目班子应在土建总体进度计划指导下，由项目经理部安装生产责任人协助项目经理编制月、旬施工作业计划，由各专业工长向施工班组作好月、旬计划交底，使班组人员明确工作目标；
5、项目经理应按时参加现场指挥部会议，正式安装期间，项目部每周组织召开有各班长参加的安装进度协调会，每日检查平衡工程进度及工序搭接的有关问题，公司按月召开生产会，以协调该工程与公司各部门及各单位有关劳动力、技术、质量、资金、供应等有关事宜；
6、按建设单位和土建单位的规定参加工程基建办有关协调会，及时协调施工配合有关事宜，装修期间组织力量抢工，搞好安装与装修的配合施工，实现安装与土建及装修同步进行，并保证在土建工程交工前竣工；
二、各阶段工期保证措施及承诺
1、按总体逐日进度计划中各施工阶段的节点工期，层层分解后制定出各施工阶段详细的施工进度计划，并严格执行。
2、人员保证：公司组织精兵强将，保证各专业人员的调配。
3、后勤保证：公司保证施工用资金和人员工资，做到专款专用，确保工程工期。同时做好后勤保障，保证员工的伙食新鲜丰富，准时发放防暑降温品和夜餐，为员工提高良好的生活环境，提高工作效率。
4、机具保证：公司按照计划配备足够的机具设备，随需随调。同时，努力提高机械化作业水平，以机械代替简单重复的手工劳动，提高效率。
5、材料保证：公司保证材料供应及时，及时送检，不影响施工。
6、明确任务，定期检查，及时调整。
（1）项目负责人及技术负责人按要求制订项目生产计划，施工员对各施工班组制定月、旬生产计划，做到一层一级均有计划指导生产；
（2）定期检查，及时调整。成立检查小组，由现场负责人任组长，技术负责人任副组长，各施工员、质检员任组员，施行生产进度及质量大检查，发现不合理情况及时调整，做到检查指导生产，生产服从检查；
7、实行优化组合，集中力量打歼灭战。由项目负责人及技术负责人按要求制定项目生产计划，施工员对各施工班组进行考核，定期调整，优化组合，真正做到人尽其才，物尽其用，充分发挥每一位职工的内在潜力，对于一些工期要求比较紧、比较急的过程，由项目负责人牵头，集中尽可能的人力、物力、财力打歼灭战，保证做到施工一个部分，完善一个部分，决不返工。
8、采用多班组平行作业法。多班组、不同区域分，再加上白班和夜班同时作业，这对赶工期非常有效。但需要做好统筹安排，使各班组明确分工、互相协作，从而保证施工的连续性、科学性和合理性，有效缩短施工工期。在交接班时，特别做好交接检验工作，保持工程质量的可追溯性。
9、加强与建设单位联系，并协调好与土建等单位的进度配合，争取有力的支持，保证工作紧张有序地进行。
10、建立奖罚制度，由项目负责人牵头，施工员具体负责检查，对按期按质或提前超额完成指定任务的实行重奖，否则实行处罚，做到奖罚分明，决不手软。
11、建立成品保护制度，避免不必要的返工现象，各段明确专人看护，定期组织职工开会，提高职工成品保护意识。
第三部分、劳动力和材料投入计划及保证措施
一、 劳动力投入计划表（见附表2）
二、劳动力投入保证措施
1、劳动力按工程需要分批进场。
2、计划进场人数按正常施工条件进行安排，如现场施工条件发生变化时，施工高峰期的施工人数可随时进行调整以满足工程的需要。
3、对可能遇到的一些特殊情况，如：农忙季节可能出现的施工人员紧缺，应预先准备后备施工人员，后备人员主要从公司其它工地抽调。
4、施工期内，公司将调配质监、技术、材料和施工管理人员驻点协助工作，以加强工程施工管理力度，其人数没有包括在计划人数之内。
三、施工材料投入计划及保证措施
1、现场设立安装材料临时仓库，解决15天内用料及部分设备的临时存放和现场保管；
2、一般常见材料的供应按常规组织，特种材料及设备，包括中小型设备应当根据施工进度计划，提前5天左右组织进场，这样便于登记保管，利于施工。
3、小型安装材料的水平运输以汽车和人力为主，垂直运输以塔吊和电梯为主；
4、对甲供设备和材料，项目部技术负责人和生产负责人每月按工程总进度要求列出每月工程要料计划，在月底报甲方基建办，材料设备须按计划所列材料数量、规格、时间、质量要求等，按时保质保量供给。
5、在工程进场后编制总计划；每月初需编制该月份计划或临时计划。
6、所有投入使用的材料质量均要求满足国家标准或行业有关规定，并出具响应合格证或质量保证书。对CCC认证范围内的产品，一定要核查其是否具有CCC认证。
7、凡是施工方出具的各种材料质量检验证明及产品质量合格证，均必须先由承包方将有关检验证明及产品质量合格证报监理单位批复意见，在报发包人批准后才能组织施工。
第四部分、机械设备和检实验仪器设备投入计划及保证措施
一、机械设备投入计划（见附表3）
二、检实验仪器设备投入计划（见附表4）
三、机械设备和检实验仪器设备投入保证措施
1、保证措施
1）按施工进度和施工阶段，编制主要机具及检测设备的供应计划，以便于有计划有组织地进场。
2）加强与项目管理公司联系，制定材料、设备采购送审制度，保证材料设备顺利采购进场。
3）主要材料、设备在使用前10天左右进场，在使用过程中根据仓库或堆放场地情况分批进场，以保证施工需要。
4）在施工前，我们将选定多个长期合作且信誉良好的材料的供应商签定供货合同，明确材料的供应时间、数量和质量，保证材料能及时供应，不影响现场施工；同时杜绝不合格材料进入施工现场。
5）加强对材料的调控，特别是节假日，应提前准备，做好材料的进场工作，保证在节假日期间施工不受影响。
6）加强机械设备的保养工作，在进场前对所有机具都要进行试运行，试运行无问题后方可组织进场。
7）及时对检测设备送检，确保检测设备在检定周期内使用。
8）各种机械设备采取定机定人定岗，设备的操作人员应有三年以上工作经验并具有相应的操作资格证书，进场前统一进行考核，不合格者需重新进行配训，确保操作人员能熟练掌握机械设备的操作规程，使机械设备能充分发挥其效率。
2、施工机械设备和检实验仪器管理措施
为加强施工设备管理，保证机械设备和检实验仪器的良好状态，实现机械设备和检实验仪器管理的制度化、规范化，达到优质、高效、低耗、安全、环保的要求，以适应施工生产的需要，我们特制定管理措施，将在工程施工中切实执行，保障工程建设的顺利进行。
3、机械设备检验及验收
设备管理员先查验提供设备单位资质，项目设备管理员还需查验分包提供的其它机械及其基本技术资料（包括出厂合格证，大修记录等），合格后，进行下列进场安装前验收：
1）物资采购管理部会同项目设备管理员组织相关人员对其进行检查、验收。
2）检查机械的完善情况，外部结构装置的装配质量，连接部位的紧固与可靠程度，润滑部位、液压系统的油质油量，电气系统的完整性等项内容，并填写《机械设备进场验收记录》。
3）项目设备管理员组织相关人员对设备外观进行检查，要求机械设备外观整洁、颜色一致，经验收合格后方能进入现场。
设备安装完毕后，由物资采购管理部组织项目、安装单位进行验收，并按照建委的验收表格填写记录，合格后，原件交项目设备工程师、复印件交物资采购管理部进行备案。
设备验收合格后，在进行施工生产前，由项目设备管理员检查操作人员的操作证（对外省市的应有省级劳动部门或其它主管部门颁发的中华人民共和国特种作业操作证）并预留其复印件存档，合格后，方能进入现场进行施工作业。
第五部分、施工平面布置和临时设施布置
一、施工准备情况
为了在该工程施工上达到优质、高效、低消耗的目标，工程开工前的施工准备特别重要。施工准备流程图（见附表5）
1、人员准备
1）针对本工程的特点，本公司将组建一个施工经验丰富、管理水平高的项目经理部，同时配备专业的施工队伍。各施工班组主要以专业工种人员形成建制，以专业施工人员为主体，配备一定数量的辅助人员。
2）人员进场后，即开始熟悉施工现场，了解土建单位和装潢等施工单位准确的施工进度，做预埋预制的准备工作。
2、技术准备
1）首先组织相关人员认真熟悉本专业及相关专业施工图纸，充分了解工程的特点、设计意图和工艺质量要求，并提出图纸中存在的疑问以及需解决的技术问题，写出书面材料。在设计院、监理公司、各施工单位和业主参加的图纸会审会议上解决。
2）制定切实可行的施工组织设计，全面科学的指导施工。施工组织设计在申报监理单位审核后，方可实施。
3）对施工人员进行技术交底，由工程技术负责人召集各专业技术人员和专职质检员向施工班组长和施工操作人员讲解工程概况、质量要求、进度要求、施工部署及质量保证技术措施。同时对图纸中重点、难点及图纸会审结果作交底。
3、布置施工场地
1）与建设单位和土建单位协调搭建（或租用）临时设施，包括施工现场办公用房、材料设备仓库、生活用房等。
2）在现场“三通一平”的基础上进一步完善。道路必须能确保材料、机械设备等顺利到达施工现场；临时水、电必须能满足工程生产、工人生活的需要；施工场地应尽量平整。
4、施工材料、机械设备准备
按照项目部制定的施工材料及机械设备配置计划准备到位。
二、施工总体部署
（一）施工部署原则
1、集中力量保质量，保工期，保安全，在人力、物资、机具上给施工以充分保证；
2、按施工秩序，分部分段组织施工，统筹安排；
3、配合施工，穿插作业，重点部位抢工，保证工程的总体进度，并力争提前竣工。
4、积极采用先进施工方法和施工机具，提高机械化作业水平，安装施工作业中尽量采用小型机具。
5、坚持将“三检”制度落实到每道工序，上道工序检查合格后才进入下道工序。
三、施工现场平面布置
1、施工现场设项目部办公室一间，设备、工具房一间，材料仓库一间。用房由业主提供，操作间直接搭设在各楼层施工面上，在总体布置上若与总包单位标化管理要求有矛盾时,由我公司项目部进场后和总包单位协调解决,或者进场后由总包单位统一进行平面布置。
2、施工用动力配电总表箱及变电所,采用土建已设置的配电箱。我方仅在施工段设置楼层内部动力箱和分电表，不再重新布置。
3、施工用水,采用土建已设置的楼层供水点。我方不再重新布置。
4、施工现场平面布置图（见附表6）。
5、临时用地表（见附表7）
四、临时设施和临时道路布置
1、该工程生产、生活所需要的临时设施均由土建（总包）单位搭设，其费用包含在总包配合费中。在工程进场后，由总包单位和建设单位和承包单位三方协调，现场已有的临时设施应充分利用。
2、现场临时道路布置也由总包单位负责，并满足总包单位的现场标准化管理要求。
第六部分、关键施工技术、工艺及工程项目实施的重点、难点和解决方案
一、各系统施工技术、工艺
1、综合布线系统
1) 线缆的敷设一般应符合下列要求：
a、缆线布放前应核对规格、程式、路由及位置与设计规定相符。
b、缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。
c、缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。
d、电源线、信号电缆、对绞电缆、光缆及建筑物内其它弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求。
e、缆线布放时应有余量。在交接间、设备间对绞电缆预留长度一般为3～6m，工作区为0.3～0.6m；光缆在设备端预留长度一般为5～10m。有特殊要求的应按设计要求预留长度。
2) 设置电缆桥架和线槽敷设缆线应符合下列规定：
a、电缆桥架宜距离地面2.2m以上，桥架顶部距顶棚或其它障碍物不应小于0.30m。桥架内横断面的填充率不应超过50%。
b、电缆桥架内缆线垂直敷设时，在缆线的上端和每隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾转弯及每隔3～5m处进行固定。
c、在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。4对对绞电缆以24根为束、25对或以上主干对绞电缆、光缆及其其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀，松紧合适。
缆线的终端施工处理方法：
1) 缆线终端的一般要求：
a、缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端。
b、缆线中间不得产生接头现象。
c、缆线终端处必须卡接牢固，接触良好。
d、缆线终端应符合设计和厂家安装手册要求。
e、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。
2) 对绞电缆芯线终端应符合下列要求：
a、终端时每对对绞线应尽量保持扭绞状态，非扭绞长度对于六类线不应大于10mm，超五类线不大于13mm。
b、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。
c、屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360°圆周接触，接触长度不宜小于10mm。
3) 光缆芯线终端应符合下列要求：
a、采用光纤连接盒对光缆芯线接续、保护，光纤连接盒可为固定和抽屉二种方式。在连接盒中光纤应能得到足够的弯曲半径。
b、光纤融接或机械接续处应加保护和固定，使用连接器以便于光纤的跳接。
c、连接盒面板应有标志。
d、跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。
2、计算机网络系统
主要施工方法、技术措施
1）安装环境的检查
a、网络机房、配线间的安装要求土建及装修完毕；
b、机房的温湿度、光照度、通风等条件要满足设备安装要求；
2）设备的检查
a、备外形完整，内外表面漆层完好；
b、设备单个通电检查，无异常情况；
c、小范围内控制系统通电联合检查，各个设备无异常情况。
3）线缆的检查
a、线缆的布放是否符合设计要求；
b、线缆的通断检查；
c、线缆的短路检查；
d、线缆接地检查；
e、线缆的标识应正确；
4）所有勘察内容均应作详细记录。
5）设备安装区域要求土建及装修完毕，并具备必要的保安措施。
6）设备的安装要求
a、交换机服务器设备的安装
b、在机房选择合适位置摆放设备机柜，机柜应并排布置。c、机柜侧面与墙、机柜背面与墙的净距800mm或以上。
d、机柜设备固定安装不松动，设备之间应留适当间隔以通风散热。
e、机柜设备间连接线应牢固连接到相应接线端子，各线缆标识清楚正确，绑扎条理。
f、系统调试。
3、机房工程
1）吊顶用的轻钢龙骨及配件必须采用设计指定产品；
2）吊杆必须采用可进行高度调节的螺杆，吊杆距主龙骨端部距离不超过100mm，吊杆间距不大于1200mm，吊点按设计图要求布置，吊杆于楼板的固定采用Φ8金属膨胀螺丝与30×30×4角铁固定，吊杆采用Φ6的圆钢；
3）主龙骨吊杆间距不大于1200mm，主龙骨离墙边距离不超过100mm，如排列最后距离超过300mm，则应增加一根；
4）安装时，根据已确定的主龙骨（大龙骨）弹线位置及弹出标高线，先大致将其基本就位。次龙骨应紧贴主龙骨安装就位。龙骨就位后，再满拉纵横控制标高线（十字中心线），从一端开始，一边安装，一边调整，最后再精调一遍，直到龙骨平直；
5）轻钢龙骨安装起拱高度可为房间短向跨度的1/200左右；
6）安装金属微孔板应在龙骨平直条件下进行，安装一个方向开始，依次安装，不可多点进行，避免接合不良；
7）拧紧固定金属板于龙骨上固定方板；
8）所有的吊杆、弱电管道连接均采用装配式吊件安装，不允许焊接；
9）凡与原钢结构交接处造成对钢结构表面覆膜破坏的须重新进行修复；
10）活动地板的铺设应在机房内各类装修施工及固定设施安装完成并对地面清洁处理后进行；
11）建筑地面要符合设计要求, 并清洁、干燥。活动地板下空间作为静压箱时, 四壁及地面均要作防尘处理, 不得起皮或龟裂；
12）现场切割的地板, 周边应光滑、无毛刺, 并按原产品的技术要求作相应处理；
13）活动地板铺设前应按设计标高及地板布置严格放线, 将支撑部件调整至设计高度；
14）在活动地板上搬运、安装设备时, 应对地板表面采取防护措施。
15）机房弱电防雷接地系统
A）施工要点
a、根据规范工作接地电阻≤l欧姆，利用不小于TRJ～50mm2裸铜导线穿护套管，由地下接地体直引至机房接地端子盘；
b、接地网，在每平方活动地板支撑脚上引一根30×2mm的铜排连接成网，并与该机房的接地端子盘连接。
B）防静电处理
a、接地铜排必须搭接，其搭接长度应为其宽度的2倍，接地铜排的连接接点应烫锡，若用螺栓连接，其直径不宜小于10mm，并应配用弹簧垫圈。
b、各种功能接地系统接地引线的布设应符合实际要求，并应做出区别不同功能接地地线的明显标志。
c、接地连接应选用有焊接或月连接器具连接的方式，连接器具应能与接地对象坚固可靠的连接，不允许用接地导线自身缠绕被接地物体上。
d、防静电工程中不得有对地绝缘的孤立导体，所有金属结构件都可靠接地。
C）防雷处理
a、在各弱电系统前端设备及电源等处须加装电涌防护器（SPD），在开关柜及重要设备,机房所有室外进线上加瞬变浪涌电压抑制器和避免过压保护器。
b、UPS前后端（后端主要用于保护UPS本身）应安装浪涌保护器，电信、广电、室外设备管线等进入机房应安装信号保护器。主要弱电机房（计算机网络机房，监控机房）内设置局部等电位铜排。
防雷应考虑信号防雷及电源防雷：
A）信号防雷：楼宇自控系统、计算机网络系统及综合布线系统、有线电视系统等的保护。凡是从室外来的信号线，如电信、广电进线都应安装相应的信号避雷器，对内的局域网在每个需要作防感应雷过电压数字设备的接口处都要装相应的避雷器，对网络系统的计算机和数字设备、监控设备进行整体的保护。
B）电源防雷：电源系统一级防雷由强电专业负责，弱电专业仅考虑二级三级防雷，要求保护各网络机房、弱电机房设备及计算机网络主干设备的电源防雷保护。所有弱电间内均需安装设备供电电源避雷。
4、广播系统
1）广播室设备安装
a、广播室设备的位置应根据现场条件来确定，尽量做到便于操作，便于设备散热，减少其它设备的干扰。
b、广播室设备安装之前，应将吊顶、墙壁粉刷、地板和隔音层工程做完；有关机柜设备的基础型钢预埋完毕；天线、地线应安装完毕，并引入室内接线端子上；进出线管槽预留位置正确，方可进行设备安装就位。
c、设备开箱后，要认真按设备清单检查设备外表及其附件，收集保存设备操作使用说明书。
d、广播室设备的布置应使值班人员在值班座位上能看清大部分设备的正面，能方便迅速地对各设备进行操作和调节，监视各设备的运行显示信号。
e、广播室的设备安装要考虑到维修的方便，设备间不应过分密集。控制台与机架间应有较宽的通道，与落地式广播设备的净距一般不宜小于1.5m，设备与设备并列布置时，应保证间隔能便于通行，一般宜小于1m。
f、设备的安装应该平稳，端正，落地式设备应用地脚螺栓加以固定，或用角钢加固在后面的墙上。
g、对于和外线有关的设备，其装置应尽量靠近外线进入的地方，同时也要考虑使用方便。这类设备最好直接装置在墙上，其装置高度可据根需要而定。一般地线接线板装置在高度为1.8m处，分路控制盘和配电盘装置在高度为1.2m处(均指盘柜底边与地面之距离)。
h、设备安装完毕，应对其垂直度进行调整，调整时，采用吊线锤和钢板尺进行。
i、广播设备安装在装修木地板的室内时，设备应固定在预埋基础型钢上，并加以螺栓紧固，不宜放置在木地板上，导线能够敷设在木地板下的线槽中。
2）导线敷设
A）首先应按系统的配置情况，确定系统各设备合适的安装位置，然后确定走线用的管道(或槽板)的位置及走向。走线应避免与电力线并行，否则会影响通话清晰度和引入干扰噪音。
a、输出电缆选择
一般来讲，扩音系统的输出电缆的截面积不应小于0.75mm²。电缆应排在导线槽内，或采取其它的有效保护措施。在临时布线时，因线路垂悬、松弛，因此最好用较重型电缆（1.5 mm²），而且最好在外面加保护措施。
b、室内导线敷设方式
广播室内导线敷设可分为天线引入接线、中间连线、输出线、电源引线和接地线敷设。输入放大器的信号线路，一般传送电平极低，易受外界干扰，产生干扰后经放大器放大输送给扬声设备，对广播质量影响较大。虽然此类线路已在设计中采用了屏蔽电缆，具有很强的抗干扰能力，但在安装施工时应特别注意以下两点：
广播室是各中强弱信号线和电源线的汇集点，干扰源较强，屏蔽电缆电线中间严禁设置中间接头。
对于屏蔽电缆电线与设备、插头连接时注意屏蔽层的连接，连接时应采用焊接，严禁采用扭接和绕接。焊接应牢固、可靠、美观。中间连线是指用在前级放大设备与功放设备分装的设备上，把经过前级放大后的信号用中间连线连接在功放设备，此类线路传输电平虽比输入线要高，但仍需要用能抗干扰的屏蔽线。连接线中间也不允许有接头，两头用插头连接，连接方法为焊接(即导线与插头焊接)。
广播室一般有以下走线方式：
A）地板线槽走线：
地板下设线槽走线，适用于设备多设备间连线相互交错的广播室。广播室地面敷设地板或预留线槽，可将导线整齐地排放在预留线槽内，用绑扎线每隔1~1.5M绑扎一次。导线一层排列不下，能够排列二层，二层不应绑扎在一起。转弯处转弯半径应大于导线直径6倍以上。线槽盖板应盖在线槽上。导线进出地板线槽时，应采用金属线槽加以保护。金属线槽底板用膨胀螺栓固定在设备背面。金属线槽应与地线作可靠连接。
B）暗管敷设：
暗管敷设也是常见的一种走线方法。它是将钢管预在地下或墙壁内。有时采用暗管敷设配线，暗敷在天棚吊顶和木地板内，再在钢管内穿放导线。钢管的直径可根据管内敷设的导线截面积，数量和将来的预留量决定。低电平线与高电平以及电源线、广播输出线不要同穿于一管内。穿线用的保护套管，线盒应在砌墙时预埋好。预埋的深度应根据面板的结构确定，应使设备面板紧扣墙面。线管口应光滑无毛刺。对较长或有两个弯曲部位的管子，在暗装时应预穿钢丝，以便穿引电线。
C）明敷设：
在小容量的广播室可采用明线安装，或用塑料线槽或硬管明配线。明装配线时，线路应保持横平竖直。各房间的安装高度和位置应一致。
3）校线
按照系统图，布线图布好各路电缆。电缆在与各设备联接前，应用万能表先检查区分好各线名代号，并检查各线路是否畅通。相互间及与铁管间应绝缘良好。并检查每根电缆，每根芯线的编号是否与施工图相符。
4）电源
广播室一般设置有独立的配电盘（箱)，由交流配中盘（箱）输出若干回路供给各个广播设备交流电源。配电盘(箱)分为壁接式和落地式两种。中等容量的广播室（500 W以下）一般采用壁接式，这种配电箱采用四个8×70膨胀螺栓加以固定，施工方法如下：
a、在混凝土或砖墙上划线，然后用冲击电钻钻孔，其位置应使配电箱底边距地l.5m；
b、清理孔内的灰渣，放入膨胀螺栓；
c、用锤打击胀管，使套管里端胀开；
d、将配电箱安装端正、垂直，拧紧螺帽。
e、大容量的广播室（站），一般采用落地式配电盘，配电盘采用闸刀开关控制总电源和分路电源，配电盘应安装在基础型钢上，其实装方法相同于前述盘柜安装。
f、配电盘（箱）安装完毕后，各控制开关下的标志应清楚，回路编号应齐全。各控制开关应动作灵活有效。广播系统对供电电压和容量要求很高，供电电压与广播音质有关，因此配电盘（箱）内常设有稳压装置，由于电源电压不稳，会影响音频信号失真，稳压器的容量一般大于实际需要容量，使用时不会发热。有些广播系统具有生产调度指挥、火警广播等功能，可设置直流蓄电池组备用电源和电源互换装置。
5）机柜
公共广播系统是放置在19寸的标准机柜中。至于机柜的内部区隔则视系统的配备多寡决定。基本上，基本的配备包括背景音乐放送机、收音机、以及扩大机等。为方便消费者订购，标准机柜单位为高度44.55mm（1.75寸）。此一标准尺寸又称之为「HE」或「U」。
在规划机柜隔间时，以下几项原则也必须注意：
a、设备的显示器及键盘架设的前端部分高度须适中。当操作员在输入程序时，显示器及键盘会上升至水平位置。因此，为方便观看以及操作，基本上系统的放置位置不应高于肩部。
b、卡式放音机、显示器、以及其它常见的仪器应该放在容易看见的位置。
c、如果在功率扩大器系统上方安装设备，则其间应放置一层防热护网。以保护系统设的微处理控制元件，不致过热损坏。
d、当使用数个功率扩大器时，则机柜中应装设风扇帮助散热。
e、如果系统连接过于庞大时，建议最好使用电源分段顺序开关，以分散系统开关机时造成电源供应的负载或不便。
f、如果系统连接过于庞大时，建议最好将各设备，配线，及机柜的编号名称贴上。以方便安装，操作，及维修。
g、各种广播设备的通风孔不可封闭，特别是放大器的通风孔更需特别注意。因为有些放大器消耗功率达100瓦以上，产生很大的热量，非常需要通风致冷。不要把一个设备撂在另一个设备上面，除非在各种设备之间至少留有l／2英寸以上的空隙。在家庭中，切莫把广播设备靠近发热体，也不要放在靠近窗口处，以免受到太阳的直接照射。电路里面热量的积累会形成高温，使性能发生改变或使电路损坏。
6）接地屏蔽与噪音干扰
为了保证广播系统的播音质量和工作人员的人身安全，公共广播系统中的接地和屏蔽的技术是十分关键的。
选用合适的电缆和连接器将有助于减小干扰噪声，当电缆靠在一起时，在大信号和小信号电缆之间信号会经过电感和电容进行耦合。小信号电缆，特别是话筒和唱机引出的电缆，一定不要把它悬在220伏交流电源线的上方，也不要平行放置，更不要靠近。电源电缆、扬声器电缆和小信号电缆成该在分开的位置上整齐地排列，以减小噪声干扰的可能性。
接地与屏蔽建议：
a、接地时，确定一个设备或一个系统，仅有一点接地。有关电源的部分由总电源的接地点，再分接给各器材电源接地。有许多器材可能没有机壳接地，亦尽可能地利用其金属的外壳与机柜的金属外壳相连接，以达到接地的目的。如果器材与机柜之间金属连接不良，可另外利用一条短的连接线将其相接，以确定之间的连接良好。
b、有些器材由于讯号输出是不平衡的方式，亦尽可能地利用隔离变压器将其转换为平衡式之电气特性。
c、若无法作上述的改变，亦尽可能地缩短彼此之间的连线。
d、一般器材都会将接地分为电气接地与系统接地。在此情形下，多组器材相接时，须注意可能会有多点接地的情形发生。
e、一般器材（单机）的电气接地与系统接地是用跳接线接在一起。若多组器材相连时，此跳接线就须拆开让各器材的电气接地与系统接地回路分开。
f、传输音频信号需要使用专用的音频电缆。这些电缆必须非常柔软，一般还加屏蔽，在连接器处不变形。采用焊接或压接的方式使它与连接器连接好，而且尽可能做上彩色标记。
g、电源性质所造成的干扰：无论是讯号缆线、扬声器或是主电源，均可能造成无线干扰。如果可能，尽量重组这些配件，降低其造成干扰的可能。或是用滤波线圈，滤除特定频率的干扰。
h、机柜内产生的干扰：有时，杂音从主干线及变压器中产生。因此，在规划机柜内部线路时应特别注意，将讯号输送线远离主干线及变压器。
i、100V扬声器线路产生的干扰：讯号线路应与100V扬声器线路隔开，以避免干扰
5、监控系统
工艺流程：
1）布置原则是：先敷设管线，而后安装控制中心系统设备，再安装前端摄像机、防盗探测器、紧急按钮等设备，而且整个系统的安装与工程的内装修同步。
2）施工顺序是：布管穿线 → 控制设备安装调试 →前端设备的安装、调试 → 统调 →系统验收。
导线、电缆规定及穿线方法：
1）缆线布放前应核对规格、程式、路由及位置与设计规定相符。
2）电缆敷设时应根据设计图上各段线路的长度来选配电缆。避免电缆接续，当必须中途接续时应采用接插件。
3）缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。
4）电源线宜与信号线、控制线分开敷设。
5）缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。
6）电缆的弯曲半径应大于电缆直径的15倍。
7）电缆敷设完成后应用万用表检测电缆的屏蔽层与线芯是否绝缘，线芯是否接地。
6、一卡通系统
1）必须选用8芯双屏蔽网线（一般采用），线路截面积0.75平方毫米。根据布线环境及长度，再选择不同的屏蔽材质及抗拉强度不同的线材；
2）所用的芯线必须要用同一组双角线（屏蔽效果好）；
3）尽能量减少接线头，非用接头不可的，接头必须采用压线或焊接。网线连接分支处不应受机械力的作用。穿在管内的网线，最好不要有接头(方便日后维护)，必要时尽可能将接线头放在接线线盒内。
4）数据通信线、交流电源线、直流电源线严禁穿在同一管内。如要平行布线时，相隔距离要在50公分以上。
5）如在室外走线，要用胶管或其它材料妥善保护。
6）安装管线完成后，要先做线路接通实验，确认无固障后，方可进行设备安装、调试。
7、多媒体会议与教学系统
施工工艺流程：
穿线、校线→按系统图进行前端设备的安装、调试→控制系统设备安装→系统调试→系统验收→竣工文档整理。
线缆敷设：
1）缆线布放前应核对规格、程式、路由及位置与设计规定相符。
2）缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。
3）缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。
4）缆线布放时应有余量。管口出线1.2米或视设备具体位置距离预留长度。
5）布放双护套缆线和主干缆线时，直线管道的管径利用率应为50%～60%，弯管道为40%～50%，暗管布放电缆时，管道的截面利用率应为25%～30%。
6）缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端。
7）缆线中间不得产生接头现象。
8）缆线终端处必须卡接牢固，接触良好。
9）缆线终端应符合设计和厂家安装手册要求。
10）对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。
8、电子围栏系统
1）设备安装
a、电子围栏的安装
直接安装在围墙顶部。
b、终端杆、挂线杆的安装
可采用预埋方式，直接用电锤在墙顶打孔（深度约25CM,终端杆孔¢50挂线杆孔¢20），先将水泥浇入孔内，然后将杆插入。如安装在墙体侧面能够有打膨胀钉、安装金属底座等方式，采用竖直向上安装方式能够直接用膨胀螺钉固定，而采用一定倾斜角度安装方式时，应先将金属底座固定在墙上，然后将挂线杆插在底座中，用螺栓锁紧。
c、终端绝缘子的安装
用螺母把终端绝缘子固定在终端杆上。需注意的是，备母也要固定，防止终端绝缘子松动。终端杆做为转角、中间受力或防区相串时，需要两头挂接终端绝缘子，之间的合金线连接采用跨接，跨接线时，应和终端杆保持足够的安全距离，以免造成对地放电，造成虚假报警；终端杆只做为首端或末端安装时，只挂接一端绝缘子即可
d、中间杆的安装
能够根据施工现场情况选择角度，依靠两个卡箍固固定。
e、中间杆绝缘子的安装
应注意受安装方向和高度，并应满足保证所需的导线间距，保证导线对中间杆绝缘子施加的是压力而不是张力。
f、警示牌的安装
在电子围栏上醒目的地方，每隔约20m安装警示牌一块。
g、避雷器的安装
在空旷或有一定高度的地方，在雷电多发地区架设的电子围栏上，必须安装避雷器。避雷器应安装在电子围栏的始端，即靠近防区探测器的一端。要求电子围栏顶端那条线串入避雷器，避雷器上端有两个固定点：一点接电子围栏，另一点接防区探测器或者直接接大地，其下方一定要良好接大地。整个避雷器固定在靠近防区探测器的墙体上。
h、地桩的埋入
选择地势较低且潮湿的地
