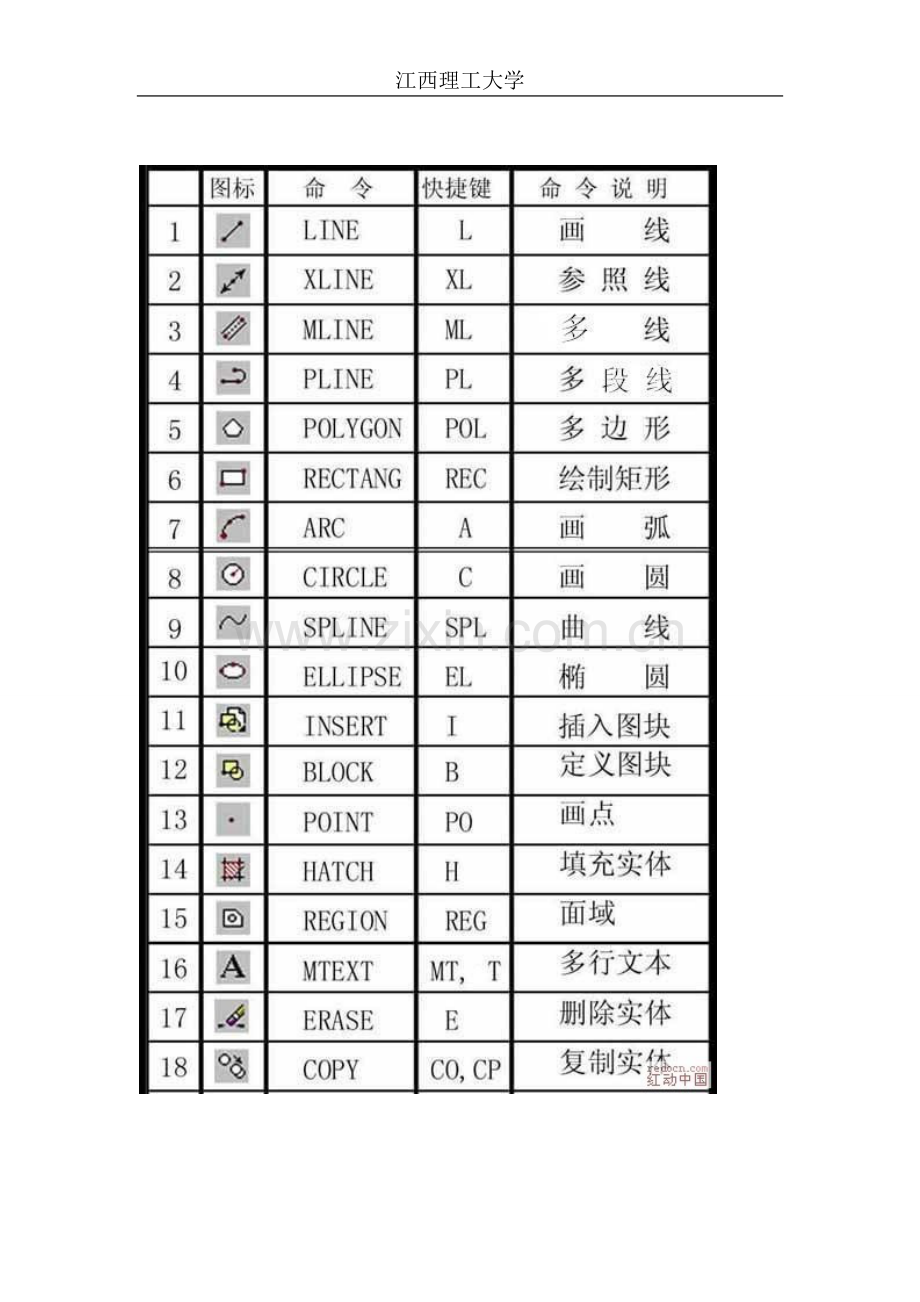

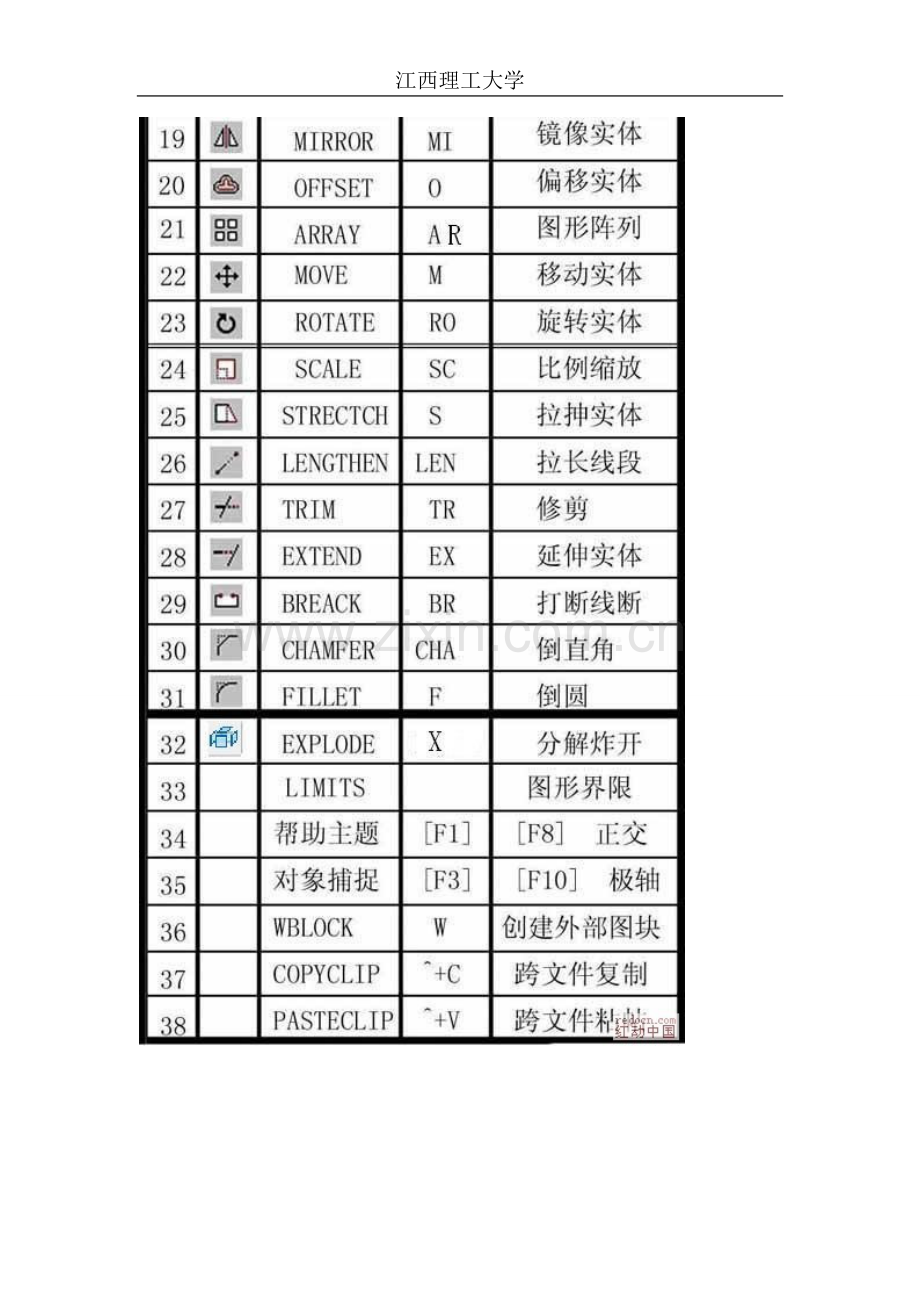

CAD快捷键命令大全(图文并茂).doc

江西理工大学4.在 AUTOCAD中插入 EXCEL表格的方法。复制EXCEL中的内容，然后在CAD中点编辑（EDIT）-选择性粘贴（PASTE SPECIAL）-AutoCAD图元-确定-选择插入点插入后炸开即可。 23.如何给AutoCAD工具条添加命令及相应图标？以cad2004为例 cad的工具条并没有显示所有可用命令，在需要时用户要自己添加。例如绘图工具条中默认没有多线命令（mline），就要自己添加。做法如下： 视图工具栏命令选项卡，选中绘图右侧窗口显示相应命令这时找到“多线”，点左键把它脱出，若不放到任何已有工具条中，24.怎么修改CAD的快捷键？CAD2002及以下，直接修改其SUPPORT目录下的ACAD.PGP文件即可。CAD2004是在工具-自定义-编辑自定义文件-程序参数（ACAD.PGP）处 25.在AutoCAD中有时有交叉点标记在鼠标点击处产生怎么办？用BLIPMODE命令，在提示行下输入OFF可消除它。 28.块文件不能炸开及不能用另外一些常用命令的问题。这是一种在局域网传播较广的lisp程序造成的，使几个常用的命令不能用，块炸开只能用XP命令。可以有两种方法解决，一是删除acad.lsp和acadapp.lsp 文件，大小应该一样都是3K，然后复制acadr14.lsp两次，命名为上述两个文件名，加上只读，就免疫了。要删掉你DWG图形所在目录的所有lsp文件。不然你会感染别人的。 二是有种专门查杀该病毒的软件。 31.标注时使标注离图有一定的距离执行DIMEXO命令，再输入数字调整距离。 34.如何快速变换图层？点取想要变换到的图层中的任一元素，然后点击图层工具栏的-将对象的图层置为当前-即可。 35.在标注文字时，标注上下标的方法：使用多行文字编辑命令： 上标：输入2，然后选中2，点a/b键即可。下标：输入2，然后选中2，点a/b键即可。 上下标：输入22，然后选中22，点a/b键即可。 36.如何特殊符号？打开多行文字编辑器-在输入文字的矩形框里点右键-选符号-其它打开字符映射表-选择符号即可。注意字符映射表的内容取决于用户在“字体”下拉列表中选择的字体。 37.如何用break命令在一点打断对象？执行break命令，在提示输入第二点时，可以输入再回车，这样即可在第一点打断选定对象。 59怎样把多条直线合并为一条？用 Group命令可以完成。 60.怎样把多条线合并为多段线？用 PEDIT命令，此命令中有合并选项。 63.如何修改尺寸标注的比例？方法一：DIMSCALE决定了尺寸标注的比例其值为整数，缺省为1，在图形有了一定比例缩放时应昀好将其改为缩放比例。 方法二：格式标注样式（选择要修改的标注样式）修改主单位比例因子，修改即可。 71.怎样测量某个图元的长度？方法一：用测量单位比例因子为1的线性标注或对齐标注。 方法二：用dist命令。 方法三：用list命令。推荐使用。 72.如何改变十字光标尺寸？工具选项显示十字光标大小，调整就可以了。 73.如何改变拾取框的大小？工具选项选择拾取框大小，调整就可以了。 74.如何改变自动捕捉标记的大小？工具选项草图自动捕捉标记大小，调整就可以了。 75.复制图形粘贴后总是离的很远怎么办？复制时使用带基点复制：点编辑带基点复制。 76.如何测量带弧线的多线段长度？用列表命令（list）！ 78.PROE转CAD导出另存为dwg7.【CAD技巧】5 8 f& A4 b- 6 i$ i众所周知，确定键有两个，一个是“回车”另一个则是“空格”7 h: J3 ?* d$ P4 p7 w但现在就让我们用右键来代替他们吧* a; y# ?9 6 p 0 YOP选项-用户系统配置-绘图区域中使用快捷菜单（打上勾）自定义右键+ 2 H8 X* P) ug: J/ F单击进去-把所有的重复上一个命令打上勾4 ?+ O. z5 r, ?5 ( ( Z! e试下，右键是不是有确定的攻效了.; Q9 Y$ z: + 首推：希望大家能养成右键确定这个习惯( 1 P$ j& X% k/ Z其次：空格键次之- M: Y! w) V- Q& H& 烦感：千万不要用回车键确定 9 i/ Y8 v6 j$ E* D! X y% M) U- Q5 S所画的圆都不圆了，* Y) T; V& T V, j. o5 nM命令：RE即可 3 Q C& U( O- k8 a
