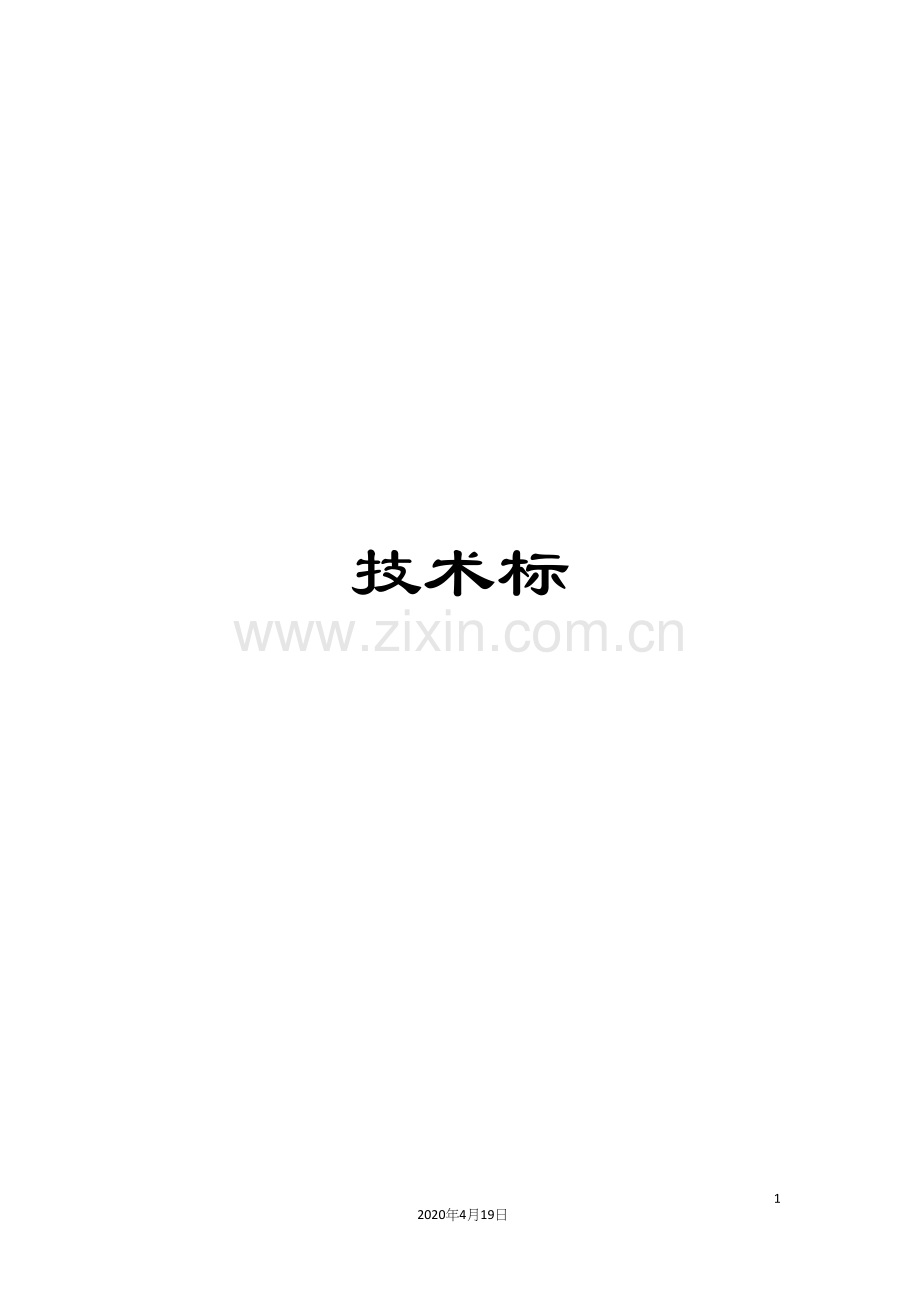

技术标

31
2020年4月19日
文档仅供参考

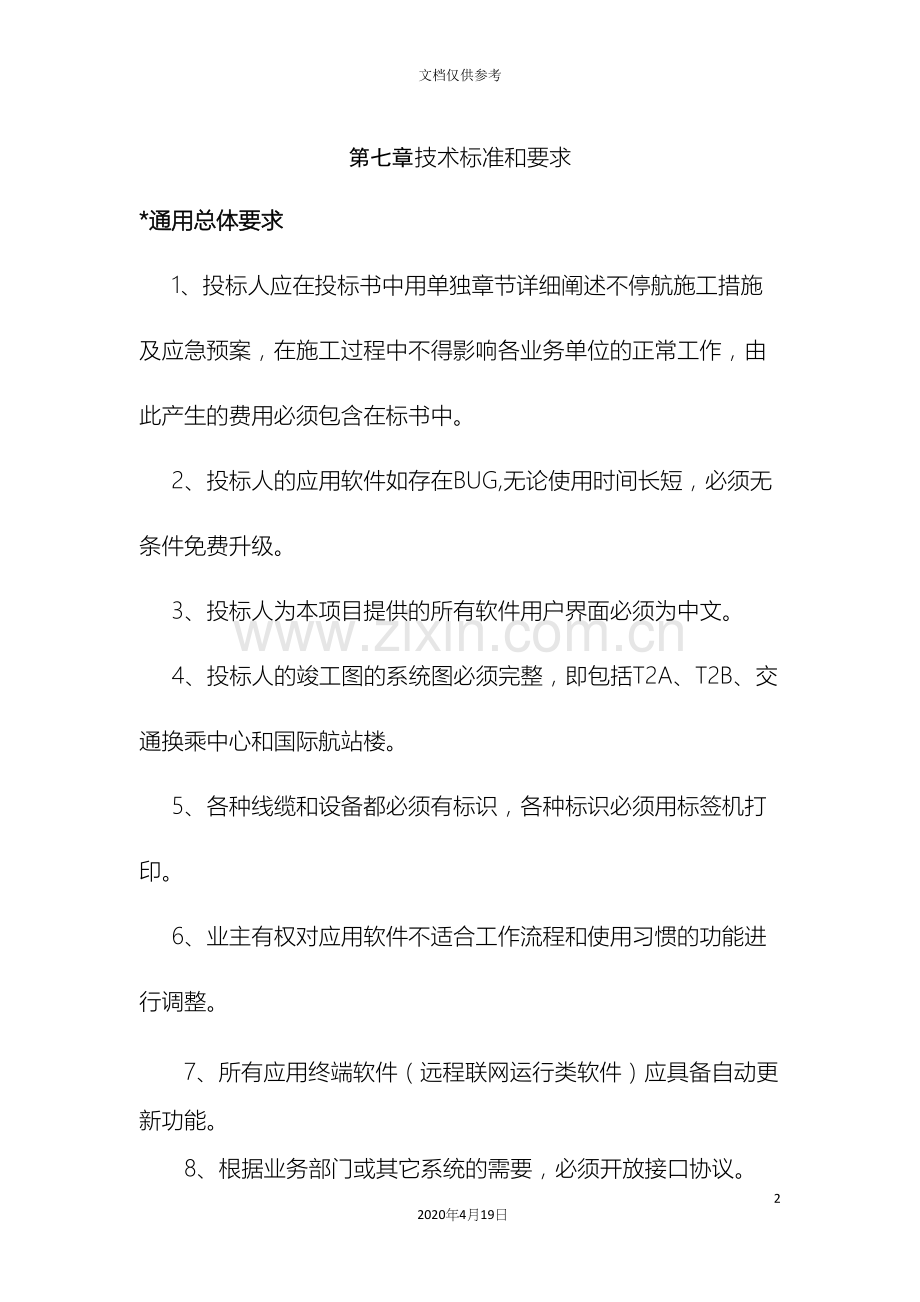

第七章 技术标准和要求
*通用总体要求
1、投标人应在投标书中用单独章节详细阐述不停航施工措施及应急预案，在施工过程中不得影响各业务单位的正常工作，由此产生的费用必须包含在标书中。
2、投标人的应用软件如存在BUG,无论使用时间长短，必须无条件免费升级。
3、投标人为本项目提供的所有软件用户界面必须为中文。
4、投标人的竣工图的系统图必须完整，即包括T2A、T2B、交通换乘中心和国际航站楼。
5、各种线缆和设备都必须有标识，各种标识必须用标签机打印。
6、业主有权对应用软件不适合工作流程和使用习惯的功能进行调整。
7、所有应用终端软件（远程联网运行类软件）应具备自动更新功能。
8、根据业务部门或其它系统的需要，必须开放接口协议。

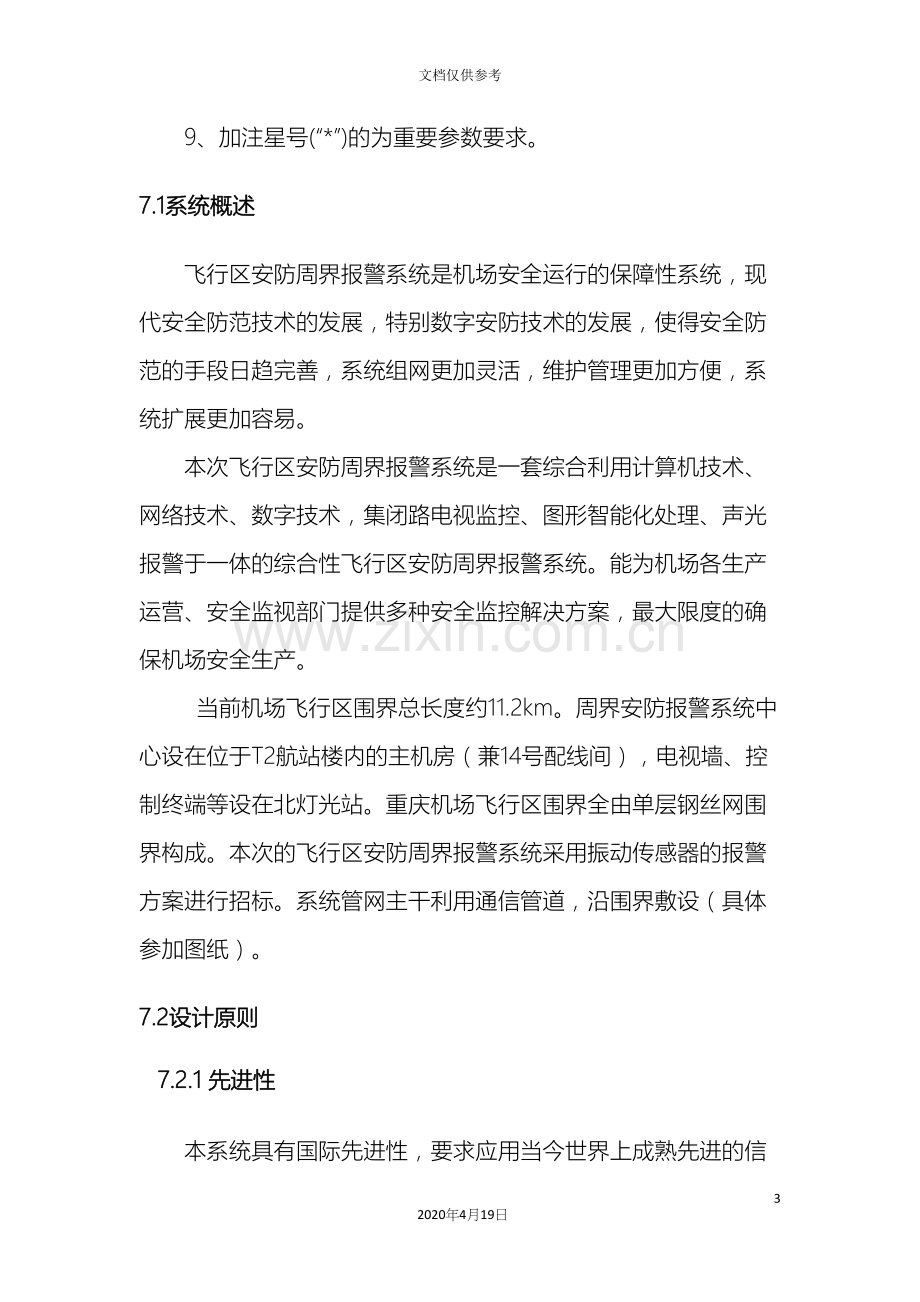

9、加注星号(“*”)的为重要参数要求。
7.1系统概述
飞行区安防周界报警系统是机场安全运行的保障性系统，现代安全防范技术的发展，特别数字安防技术的发展，使得安全防范的手段日趋完善，系统组网更加灵活，维护管理更加方便，系统扩展更加容易。
本次飞行区安防周界报警系统是一套综合利用计算机技术、网络技术、数字技术，集闭路电视监控、图形智能化处理、声光报警于一体的综合性飞行区安防周界报警系统。能为机场各生产运营、安全监视部门提供多种安全监控解决方案，最大限度的确保机场安全生产。
当前机场飞行区围界总长度约11.2km。周界安防报警系统中心设在位于T2航站楼内的主机房（兼14号配线间），电视墙、控制终端等设在北灯光站。重庆机场飞行区围界全由单层钢丝网围界构成。本次的飞行区安防周界报警系统采用振动传感器的报警方案进行招标。系统管网主干利用通信管道，沿围界敷设（具体参加图纸）。
7.2设计原则
7.2.1 先进性
本系统具有国际先进性，要求应用当今世界上成熟先进的信息和电子技术。要求飞行区安防周界报警系统基于先进的综合信息系统集成管理平台，将不同的防范措施与手段和综合安防信息进行有效的联动和集成，有机的组成为一个统一的现代智能化综合安全管理和控制系统。
7.2.2 标准化
本系统要求采用国际/行业标准化的技术，开放式的系统架构，构建统一的飞行区安防周界报警系统集成管理平台，提供通用标准的接口，使其易与机场其它系统实现接口连接，并支持第三方应用产品的开发和使用，真正实现多功能的飞行区安防周界报警系统应用。
7.2.3 系统的可用性
在任何时间段内，整个飞行区安防周界报警系统将不允许由于某一设备损坏，造成系统主要功能（或部份重要功能）无法使用和操作、功能无法实现以及无法达到业主要求的响应时间。
7.2.4 稳定可靠性
飞行区安防周界报警系统能每天正常工作24小时，每年运转365天，所有设备具有高度的可靠性和优良的性能。提供的主要系统设备和前端设备要求MTBF大于50000小时。飞行区安防周界报警系统主要服务器要求采用双机热备及磁盘阵列技术,确保故障后的数据和任务备份切换操作。
7.2.5 灵活性
系统能够根据运行模式，管理体制及实际应用情况的需求进行灵活的功能配置和用户使用权限优先级控制，提供必要的动态调度控制机制，最大程度保证系统的安全，可靠。具有处理重大突发监控事件(导致访问流量及访问路由发生重大突变的应用场景)的应急处理方案及实施操作流程。
7.2.6 可扩展性
要求飞行区安防周界报警系统的所有硬件、软件和系统平台具有扩充能力，并体现重庆机场的设计要求，具有多航站楼的扩展能力。
7.2.7 安全性
服务器采用企业级核心应用服务器，安装Windows NT/ 或以上操作系统，最低支持C2级安全标准。系统应具有高度的安全性和保密性，经过对系统分级保护、数据存储权限的控制，来防止各种形式的对系统的非法侵入。
7.2.8 可维护性
1、对于应用系统，可维护性体现在易分析性、易更改性、易测试性、稳定性。使用模块化的结构,同时提供必须的各种工具包。
2、对于网络系统，应提供有效的网络管理的系统监控、调试、诊断工具，保证系统维护管理简明、方便、有效，应能集中进行管理。
3、设管理维护工作站可监控所有的服务器、工作站、视频编码器/解码器等设备的状况。所有硬件故障及错误数据传输都将实时通知管理维护工作站，能远程维护末端设备参数，能对末端设备远程开关、复位等操作。
4、软件采用可重用的分布式对象模块，便于安装与卸装。
5、系统维护文件的完整提交
（1） 系统在建设过程中产生的所有工程技术文件资料
（2） 针对本项目设计开发的软件技术文件
（3） 系统安装配置工作报告及操作手册
（4） 系统维护管理手册
（5） 系统故障处理及应急救援手册
（6） 其它用于系统硬件及软件维护的文档手册
7.2.9　可操作友好性
必须提供友好的中文界面，采用规范的行业用语，易于管理和维护。用户界面必须基于WINDOWS界面，支持键盘和鼠标操作，界面友好、清晰，操作简单、方便，容错性强。
7.3飞行区安防周界报警系统总体结构及总体功能和性能要求
7.3.1本次建设的飞行区安防周界报警系统总体结构
本次建设的飞行区安防周界报警系统总体结构见修改后的系统图。整个系统由若干套定制设备箱及辅助外围设备构成，各定制设备箱内通用设备及专用定制设备见图中的详细描述，要求各定制设备箱及箱体内设备由探测设备商配套提供，以避免各种接口和协议不兼容，避免设备箱无法满足箱体内设备安装和室外环境要求，避免设备箱内设备零乱，避免设备箱内各种线缆排列混乱和接头太多。设备箱采用定制模具产品（非现场加工制作），设备箱外壳采用不锈钢材质，外贴防区编号，能通风散热，能防雨水。
7.3.2本次建设的飞行区安防周界报警系统总体功能
本次建设的飞行区安防周界报警系统总体上应能有效的检测围界入侵行为，包括且不限于围栏翻越、攀爬及非法靠近围栏等。要求以振动传感器为主要探测方法，并结合其它感知手段，如智能视频分析、环境感知装置等完成协同分析，振动传感器报警与摄像机预制位联动，实现智能化的入侵探测。
系统应避免使用单一的检测手段，各前端探测器之间应能进行充分的数据共享和数据融合，以最大限度的降低系统的漏报率和误报率。
系统具有友好的人机界面，完成必要的报警提示、报警记录、报警查询，并能与视频系统、语音告警系统、灯光系统等第三方系统进行有效的联动，联动动作可配置，以满足飞行区安防围界报警的要求。
7.3.3本次建设的飞行区安防周界报警系统总体性能
鉴于计算机、电子类产品更新较快，技术指标和性能参数不断提高，承包商供货时，应按照投标的同等价格提供最新性能指标的产品或版本，相应的备件和配件也应同时对应地更新。承包商应承诺，最终的供货采购清单需经业主确认。
同时考虑到机场节能减排的要求，飞行区安防围界报警系统也成为绿色、低炭的示范工程，其振动报警系统自身的能耗必须有严格的限制，每公里设备能耗原则上不应超过60W。
7.4飞行区安防周界报警系统主要设备技术参数要求
7.4.1激光云台一体化摄像机
影像感应器
1/4'' Exview HAD CCD
有效象素
752H×582V
同步系统
内同步或外同步
视频输出
VBS 1.0Vp-p/75Ω
白平衡
自动/手动/室内/室外/自动跟踪/一键式
扫描系统
15.625KHz(H)  50Hz(V)
水平解析度
480TVL
信噪比
>50dB
电子快门
1/1～1/10,000s
最低照度
0.01Lux
焦距长度
f＝3.5～91mm
变焦倍数
总变焦216X
光学变焦18X
数码变焦12X
光圈&变焦
自动/手动
水平预置速度
100°/S
上下预置速度
60°/S
水平手动控制速度
0°～60°/S
上下手动控制速度
0°～40°/S
水平角度
360°无限位
上下角度
＋90°～－90°
预置位、巡视轨迹
128个预置位，6条巡视轨迹
控制方式
RS485,内置16种协议，波特率从2400Bps到19200Bps可选，RS485
相对湿度
90%
防护等级
IP66
电源
AC24V
抗冲击要求
≥4G
操作温度
－35°C~55°C

7.4.2带功放扬声器（30W）
国产定制产品，要求室外型，视听效果不小于120米。
7.4.3定制设备箱
1、 三合一避雷器
产品采用进口半导体箝器件，经严格筛选，质量稳定，包含多级保护，级间匹配合理。
三合一
电源
视频
控制信号
额定工作电压
220VAC
5VDC
5VDC
标称放电电流In(8/20us)
10KA
5KA
5KA
最大放电电流Imax(8/20us)
20KA
10KA
10KA
响应时间
≤25ns
≤1ns
≤1ns
插入损耗

≤0.5dB
≤0.5dB
接线方式
接线端子
BNC接头
接线端子

2、 智能视频服务器
智能视频分析
通道数
1
入侵检测模式
区域入侵、绊线穿越、围栏入侵
模拟视频输入
视频标准
复合视频信号1.0Vp-p NTSC/PAL
物理接头
1x BNC 75Ω
模拟视频输出
视频标准
复合视频信号1.0Vp-p NTSC/PAL
物理接头
1x BNC 75Ω
数字视频输出
压缩标准
MPEG4
分辨率
CIF（352×288）
帧率
PAL 25 帧/秒、NTSC 30 帧/秒,1fps（帧/秒）～30fps（帧/秒）
码率
CBR (128Kbps - 4Mbps)
网络
以太网口(IEEE 802.3/802.3U)
1x 自适应 10/100 BASE-T 以太网 RJ-45 接口
服务协议
TCP/IP, UDP/IP, HTTP, SMTP, DHCP, DNS, SNTP
视频流
RTP/RTSP
报警/指令
TCP/IP
I/O
报警输入
1x 干节点（最大 0.5A @12VDC）
报警输出
1x 继电器输出 (最大 0.3A@125VAC/1A@30VDC)
供电电源
电压
12VDC
PoE 供电
支持 PoE 供电(IEEE 802.3af)
功率
5W
工作环境
工作温度
0° to 50° C
工作湿度
5% to 95% (非冷凝)
认证
安全认证
UL, CE
(EMC)电磁干扰认证
FCC Part 15 Subpart B, Class A,CE-Class

3、 音频解码视频编码器和视频解码器
要求与航站楼监控系统的编解码设备能兼容，能在统一平台下实现音视的管理和调用。主要参数见下表，表一是音频解码视频编码器，表二是视频解码器。

表一
功能及技术指标
参数要求
视频编码标准
支持H.264、MJPEG、MPEG4、MPEG2图像压缩格式。
音频编码标准
支持G.711μ
视频图像分辨率
最高FULL D1、4CIF、2CIF、CIF、QCIF
视频编码帧率
最高25帧/秒（PAL）、30帧/秒（NTSC）
视频编码速率
H.264：64kbps～8Mbps连续可调
MPEG4：64kbps～8Mbps连续可调
MPEG2：64kbps～16Mbps连续可调
MJPEG ：2千字节/帧～100千字节/帧，每帧可调
双流功能
支持实况流和存储流分开处理，采用不同的编码格式和视频参数。
音频编码速率
64Kbps
音频采样速率
8KHz
双向对讲
支持双向语音对讲
静音
可选择是否静音
支持网络协议
TCP/IP、RTP/UDP、HTTP、iSCSI、IGMP、Telnet、ICMP、ARP
支持存储协议
iSCSI、NAS，支持端到端的IPSAN 和NAS存储，即编码器不经过流媒体服务器直写存储设备。
传输方式
单播、组播，支持传输1路组播实时流的同时传输4路单播实时流
最大端到端延迟
300ms
视频输入
1路模拟混合视频（PAL/NTSC），BNC连接器75Ω，0.7V-1.2V(P-P)
视频输出
1路环回模拟混合视频（PAL/NTSC），BNC连接器75Ω，1V(P-P)
音频
1路凤凰箝位电路，双声道输入，输入阻抗>3000Ω，1V(P-P)
1路φ6.3mm MIC接口，单声道输入，输入阻抗>3000Ω
报警输入
2路凤凰箝位电路，内部光耦隔离
报警输出
2路凤凰箝位电路，内部继电器延迟开关输出
串口
1路RS232凤凰箝位电路接口
1路RS422/485凤凰箝位电路接口
USB接口
2路USB外部接口
以太网电口
2个IEEE802.3U 10/100M自协商RJ45接口
网络设置
设置编码器网络参数、服务器网络参数和控制云台串口参数等
系统设置
设置设备ID、显示语言和OSD信息等
业务设置
设置视频编码参数、音频编码参数和安全参数等
设备管理
设备重启动、修改用户密码和恢复默认配置等
系统管理
能够被管理平台统一网管。
本地缓存
编码器支持本地缓存功能用于保存网络故障时的视频信息。
操作系统
视频编码器采用实时嵌入式系统，系统可长时间稳定运行，支持7X24小时工作方式，而且系统不易受到黑客、病毒的入侵和攻击。
防雷等级
防雷等级达到正负4kV，冲击电流达到1kA的量要求。
防电等级
防静电达到正负8kV的要求。
认证
经过CCC,CE,EMC,UL,RoHS认证。

表二
功能及技术指标
参数要求
视频解码标准
支持H.264、MJPEG、MPEG2、MPEG4图像压缩格式。
音频解码标准
支持G.711μ
视频图像分辨率
D1、4CIF、2CIF、CIF、QCIF
视频解码帧率
最高25帧/秒（PAL）、30帧/秒（NTSC）
视频解码速率
64kbps～4Mbps连续可调（H.264）
2KB/帧～100KB/帧，每帧可调（MJPEG）
64Kbps～8Mbps可调（MPEG-2）
64Kbps～4Mbps可调（MPEG-4）
声道设置
单声道
静音
可选择是否静音
视频输出
4路同源模拟混合视频（PAL/NTSC），BNC接口，75Ω，1V（P-P）
1路高清视频输出，HDMI接口（最大分辨率1024×768）
1路视频输出，VGA接口（最大分辨率1024×768）
音频输出
4路音频输出，BNC接口，75Ω，1V（P-P）
音频输入
2路模拟音频BNC输入接口、1路φ6.3mm MIC接口（预留），单声道输入，输入阻抗>3000Ω
串口
1路RS232接口
1路RS485接口
USB接口
1路USB外部接口
以太网电口
1个IEEE802.3U 10/100M/1000M自协商RJ45接口
网络设置
设置解码器网口参数和管理模式
操作系统
采用嵌入式Linux操作系统，支持7×24小时稳定运行，而且不易受到黑客、病毒的入侵和攻击。
解码设置
设置视频解码参数、音频编码参数和OSD参数等
日志管理
查看告警信息
系统维护
显示设备当前设置参数、密码修改、配置管理和系统重启
网络管理
能够被管理平台统一网管。
防雷等级
防雷等级达到正负4kV，冲击电流达到1kA的量要求。
防电等级
防静电达到正负8kV的要求。
认证
经过CCC,CE,EMC,UL,RoHS认证。

4、 EPON环网交换机
a) PON口: 1000BASE-PX20-U, SC/PC接口
b) UNI: 4个100BASE-T/10BASE-T, RJ45连接器
c) 电源: DC 12V
d) 最大功耗: <8W
e) 最大有效传输距离: 20公里
f) 工作温度: 0℃～45℃
g) 工作湿度: 10%～90%（非凝露）
h) 认证: CE/ FCC/ UL
i) 功能: PON口常发光功率测试模式，掉电通知；UNI口环回检测，VCT、STP、VLAN、QoS、ACL、IGMP snooping、DHCP Option82、AGMP等
5、 继电器模块
继电器驱动电压要求为24VDC，额定负载不小于5A 240VAC，触点形式要求为2PDT。
6、 光纤融接盒
采用8口光纤熔接盒，接口形式与EPON交换机配套。
7、 探测处理器
智能探测主机应支持不少于两路探测器总线，每路探测器总线连接不少于20台智能探测器，智能探测器经过探测器总线上传的实时振动数据，智能探测主机可经过对多探测器数据的融合分析处理，完成报警事件的判断及上报。智能探测主机应同时预留不少于两条第三方设备总线，第三方设备包括且不限于环境感知探测器等。第三方设备总线采用RS-485通信模式。
探测主机性能指标：
a) 布设方式：壁挂
b) 防区距离：12~120米
c) 总线类型：RS-485
d) 工作温度：－40~85OC
e) 相对湿度：<95%
f) 电源：24VDC
g) 功耗：<400mA
h) 防护等级：IP65
8、 485协议转换器
以太网
接口
1×10/100 Mbps，RJ45
保护
内建1.5 KV电磁隔离
串口
界面
RS-485
串口数量
1个
端口类型
Male DB9
信号保护
15KV ESD全信号保护
串口通讯参数
校验位
None、Even、Odd、Space、Mark
数据位
5, 6, 7, 8
停止位
1, 1.5, 2
流量控制
RTS/CTS, XON/XOFF
波特率
110 bps ~ 230.4 Kbps
软件特点
协议
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS,SNMP, HTTP, SMTP
电源要求
电源输入
12 to 48 VDC
工作环境
操作温度
0~55˚C，5~95% RH
存储温度
20~85˚C ，5~95% RH

9、 定制电源模块
定制电源要求提供24VDC及12VDC输出，输出功率不小于60W。
a) 输入电压：85~264VAC (120~370VDC)
b) 频率：47~63Hz
c) 峰值电流：20A/115V, 40A/230V
d) 漏电流：<0.7mA/ 230VAC
e) 线性：0.5%
f) 输出电压调节：10%
g) 输出负载保护：110~150%
h) 输出过压保护：115~150%
10、 以太网I/O扩展
以太网：10/100 Mbps，RJ45
保护：1.5 KV 磁隔离保护
协议：Modbus/TCP，TCP/IP，UDP，DHCP，Bootp，SNMP，HTTP
电源要求 电源输入：24 VDC
功耗：<300mA @ 24VDC
数字输入: 12输入
数字输出：8输出
隔离：3K VDC
安规认证 EMI：FCC Part 15
工作环境 工作温度：-10 ~ 60 °C，5 ~ 95% RH
存储温度：-40 ~ 85 °C，5 ~ 95%RH
11、 设备箱箱体
采用不锈钢材质，外贴防区编号，内部结构由探测设备商根据设备情况进行设计，能通风散热，能防水，适用室外环境。
7.4.4现场探测器
智能探测器应能适用于单层围栏区域或双层围栏区域的钢筋网围栏，布设距离为3~6米。探测器经过RS-485总线与探测主机通信，实时上传围栏振动数据，并由探测主机完成多探测器数据的融合分析处理，最终实现报警事件的判断及上报。
a) 布设方式：壁挂
b) 探测距离：3~6米
c) 工作温度：－40~85OC
d) 相对湿度：<95%
e) 电源：12VDC
f) 功耗：20mA
g) 防护等级：IP65
h) 外壳颜色：与围界颜色一致
i) 公安部安全防范报警系统产品质量监督检验测试中心的检验报告
7.4.5 EPON交换机
a) PON口: 1000BASE-PX20-U, SC/PC接口
b) UNI: 4个100BASE-T/10BASE-T, RJ45连接器
c) 电源: DC 12V
d) 最大功耗: <8W
e) 最大有效传输距离: 20公里
f) 工作温度: 0℃～45℃
g) 工作湿度: 10%～90%（非凝露）
h) 认证: CE/ FCC/ UL
i) 功能: PON口常发光功率测试模式，掉电通知；UNI口环回检测，VCT、STP、VLAN、QoS、ACL、IGMP snooping、DHCP Option82、AGMP等

7.4.6汇聚交换机
j) 符合IEEE 802.3ah EPON标准
k) 符合EPON互通标准
l) 支持标准OAM和扩展OAM管理功能
m) 支持FEC功能
n) 支持上下行加密功能
o) 支持1000BASE-PX10-D、1000BASE-PX20-D SFP光模块
p) 支持PON口发光功率，接受光功率检测
q) 最大分光比1:64
r) 支持主干光路、全光路保护功能
s) 支持ONU软件批量升级、定时升级、实时升级
t) 支持DBA算法升级，DBA粒度64Kbit/s
u) 支持ONU认证，非法ONU注册事件上报
v) 温度范围：0 OC～45 OC
w) 相对湿度：10%～95%（非凝结）
x) 安规和EMC认证: CE、FCC PART 15认证
y) DC：输入电压 －48V～－60V

7.4.7报警主机（包括其它主机）
所选服务器各项性能指标必须满足长期稳定运行的要求；应选用集合性能优异、安全性、可管理性和节能型等特点的高扩展能力、高质量的国际知名品牌服务器；采用主频为2.0GHz或以上的英特尔至强5500系列或以上四核处理器；CPU数量：2个，二级缓存≥8MB Cache；内存：≥4G，可扩至144GB或以上容量；主存储设备：硬盘容量≥2*146GB，容量最高可达 6.0 TB；网络连接：服务器应具有至少2个网络端口，网络连接应具有高的带宽，网络速率1000Mbps,网卡须带故障切换和负载均衡功能，支持TOE（TCP/IP减负引擎）；支持多种操作系统，配置Microsoft Windows Server 标准版操作系统及配套软件；配备热插拔冗余电源、冗余风扇；自行根据机柜情况配备KVM（含显示器及键鼠）；提供三年原厂7天×24小时技术服务。以上是服务器的最低配置要求，承包商应保证所选用服务器应为当时性价比最优的主流产品。
7.4.8报警磁盘阵列
l 与主机服务器同品牌，有极高的可靠性，无单点故障，存储阵列的核心部件都能够在线更换或升级。
l 存储阵列应具有较强的可扩充能力，包括系统处理能力的扩充、存储容量的扩充及I/O能力的扩充等，并支持系统的平滑扩充。
l 存储阵列应提供一套完整的系统存储管理软件。
l 支持RAID-0、1、3、5、10。
l 配备双控制器、双电源系统。
l 支持19”标准机柜式安装。
l 磁盘阵列柜配置要求：
指标项
指标要求（除特别说明外，以下为单台设备的配置要求）
硬盘
≥5块，单盘≥300G，转速≥15000rpm
冗余方式
支持RAID 0、1、3、5、10
控制器
冗余配置，双冗余并行工作。每个控制器最大支持2G以上的缓存。
槽位数量
支持硬盘数量≥112个，支持同一系统内FC硬盘和SATA硬盘混合使用
性能
≥45,000 IOPS
≥400M/S
主机互联
每个控制器2个4G光纤接口，系统共4个接口
硬件RAID校验
要求控制器内有ASIC硬件做RAID XOR运算,采用硬件RAID计算
灾难恢复
支持基于磁盘阵列的远程镜像（同步和异步）,灾难恢复功能
电源和风扇
全冗余
系统功能
支持动态RAID组扩展、动态逻辑卷扩展、动态改变一个RAID组的RAID方式、动态改变条纹化块( Segment ) 大小
售后服务
原厂商标准三年7×24小时现场保修服务

7.4.9视频磁盘阵列
本次按照要求配置96T，保存30天图像。
功能及技术指标
参数要求
设备类型
标准机架式，含导轨，与网络交换机相同品牌，非OEM品牌
处理器
3.2GHz存储处理器
存储缓存
>=2G
支持硬盘
配置1TB磁盘（MTBF>=>1000）
配置存储容量
单机支持最大容量>=64TB，单机柜最大支持硬盘数量>=16，支持3个扩展柜，支持硬盘热插拔及在线更换故障硬盘
主机接口数
>=2个，支持端口捆绑，可用于组建SAN存储区域网络
动态逻辑卷扩展
针对已存在的RAID组中的某一逻辑卷，可动态扩展逻辑卷空间，实现卷存储容量的在线扩展
支持RAID
支持RAID 0、1、5、10等, 支持动态RAID组扩展，可在线增加新的磁盘进入这个RAID组
管理界面
存储管理软件支持中文图形化管理界面，支持硬件监视，故障预测和报警功能，支持多路径冗余功能
管理端口
10/100Mbps以太网接口，可进行近端或远程的各种配置和管理
SAN环境中最大主机连接数
>=256
认证
经过FCC认证，并提供认证证书；
经过CE认证，并提供认证证书；
经过3C认证，并提供认证证书；
经过TUV认证，并提供认证证书；
经过UL认证，并提供认证证书；
经过VCCI认证，并提供认证证书；
存储流方式
支持iSCSI视频流以块方式端到端直接写入IP存储逻辑卷
技术支持
原厂商现场安装调试。
技术培训
提供存储产品原厂商现场安装技术服务和技术培训，对整个存储备份系统的所有硬件、软件提供统一的安装调试以及系统联调服务，负责解决实施过程中全部技术问题，包括与业主现有系统产品的连接问题
管理
存储系统可由数字视频综合管理平台进行集中管理；

7.4.10数据库
能支持的双机热备集群功能；提供数据分区功能，支持范围、哈希、列表、复合分区技术等优化大数据量处理的技术；能实现多维数据分析功能；提供对系统的管理工具；提供配套的开发工具包。
投标的数据库产品支持多语种，如英文、中文、日文、阿拉伯语等，支持UNICODE标准满足中文及多字节编码，必须完全支持中文国家标准（GB18030- ）的中文字符的存储处理。投标的数据库产品数据库应是一个多平台、开放式系统，支持各主流厂商的硬件及支持64 位UNIX、Linux、Windows等多种操作系统平台，并有丰富的国内同行业的实际案例。
投标的数据库产品应支持PB级数据量的存储管理。支持范围、哈希、列表、复合分区技术等优化大数据量处理的技术，分区方式不受CPU数量、节点数量等影响。大数据量下单表大小无限制。投标的数据库产品支持多进程多线索体系结构，以保证在大用户量下快速处理。
投标的数据库产品应支持行锁机制，在大用户并发处理情况下不发生行锁升级或 “脏读”，具有良好的死锁处理机制，以及阶段提交机制，以保证数据的完整性和一致性。投标的数据库产品支持Internet功能，如支持JAVA技术，提供与数据库集成的JAVA虚拟机和SQLJ，用户能使用PL/SQL或JAVA语句来实现存储过程和触发器。数据库支持XML，能在数据库中直接存储和管理XML。
投标的数据库产品应能实现不同系统间的消息交换，在数据库内支持消息队列技术。投标的数据库产品应具有支持分布式数据库系统所需的技术，包括跟现有数据库系统的分布式处理，能实现透明的分布式查询和DML操作，分布式应用无需特殊编程。
投标的数据库产品应支持7x24不间断的运行处理，应能支持在数据库系统及应用不停的情况下实现对数据的在线备份与恢复，支持多级增量备份，应能支持基于磁盘的备份，基于时间点的恢复，支持多种数据复制方式（如单向、双向复制、复制表中部分行或列等）。
投标的数据库产品应提供软件容错机制，包括数据库、日志镜像、自动恢复、数据一致性校验和集群机制，具有高度的数据可靠性、容错能力、完整性和有效性。投标的数据库产品应能支持人为错误的容错能力，能在支持在发生人为数据操作处理错误后，进行自助错误更正，并分析出对数据库的操作命令，以及将数据库调回错误点之前的准确的数据库修复技术。投标的数据库产品应能保证在灾难情况下的异地容灾的高可用性要求。投标的数据库产品应支持随意存取控制、身份识别、角色划分、追踪审计等安全机制。
投标的数据库产品应提供具有统一图形界面的管理，能利用单一的控制台集中监控多个数据库，能简易的实现对服务上数据库的管理功能，支持数据库的联机维护功能，提供良好的数据库跟踪和性能调整工具，提供良好的对应用程序的性能分析工具。提供一年升级服务和一年免费技术支持服务。
7.4.11图像管理软件
图像管理软件要求具备以下功能：
l 易操作的Web客户端
l 分布式服务器的管理
l 支持目录树方式的组织结构，方便用户在熟悉的组织结构下配置和管理业务
l 设备管理，支持设备分组
l 用户管理，支持对用户的分组以及角色的概念，灵活方便地给用户设置权限
l 支持云台控制和抢占，云台预置位的设置和巡航，巡航计划的制定
l 支持硬解轮切、软解轮切、组轮切、轮切计划
l 支持Web客户端（对讲台）和前端设备之间的双向语音对讲和语音广播
l 支持Web GIS （电子地图）
l 支持前端直存、备份存储等多种存储方式
l 支持存储数据的查询，点播回放以及回放控制
l 支持告警管理，告警联动，防区设置以及布防撤防
l 支持专业键盘
l 提供详细的日志和日志管理功能
7.4.12报警系统应用软件
l 报警处理主机：接收来自前端探测主机的报警事件；同时应能对第三方数据进行融合处理，成为报警数据的底层支持平台。
l 报警中心软件：提供多种联动选项，覆盖报警事件自动分配及响应机制、实时视频浏览、视频回放、语音对讲、本机语音提示等功能。用户能够根据自身的业务流程进行编程，为不同的联动动作定义前后顺序、因果关系以及紧急处理方案，使报警软件无缝的接入到现有的业务流程之中。
报警信息显示要求以拓扑、电子地图、列表等方式实时呈现，支持按防区、报警类型和报警级别等条件订阅事件。
网管系统：可实现现场设备的统一配置，即添加、删除和修改设备配置信息，并与现场设备配置信息保持同步；用户可远程操作现场设备，包括启动、停止、复位等业务操作。
7.4.13计算机
Intel Pentium D 820（2.8GHz x 2）
显卡：ATI X1300 256M
主板： Intel 945P + ICH7
内存：DDRII 533 512M x 2 双通道模式
硬盘：160G 7200转（串行S-ATA接口 8M）
光驱：16X DVD ROM
网卡：集成100M
操作系统：Windows XP 专业版操作系统
显示器：17寸LCD 分辨率：1280 x 1024
7.4.14调试笔记本
显示屏尺寸(英寸) 14.宽屏，TFT-LED WXGA+，显示屏分辨率支持1440×900；
处理器：intel Core 2 Duo(酷睿2) 系列；
主频(GHz)：2.4GHz或以上；
主板芯片组 Intel PM45+ICH9M；
内存类型 DDR3 2GB，最大可支持到8GB；支持询盘，并至少配置2GB迅盘；
存储设备硬盘容量(GB)：至少配置320GB SATA 5400RPM；
光驱类型：DVD刻录机，支持DVD-SuperMulti双层刻录；
视频/音频显示芯片 ATI独立显卡，显存容量(MB) 256MB，支持AMD HyperMemory动态共享内存技术；
音频系统：立体声音效，立体声扬声器；
网卡配置：10/100/1000M自适应以太网卡，支持无线网卡；支持蓝牙；
输入输出指取设备：指纹识别系统、指点杆、触摸板
I/O接口：至少3个USB接口、IEEE1394、自带VGA接口，
并可内置摄像头，至少200万像素；
电力规格电池类型：至少4芯锂电池；
软件系统操作系统：须配置正版Windows Vista Business商用版；
保修时间/方式：3年部件及人力(系统电池: 1年)。
7.4.15辅助材料
辅助材料选用国产知名品牌产品，所有定购需业主确认，本招标文件仅对主要辅助材料作具体要求。
7.4.15.1控制台（含电视墙）
工艺要求：表面在喷塑前必须进行酸洗、磷化处理和热镀锌处理。按照国家标准，外表面达到2级，内表面达到4级。喷塑表面应是亚光，色泽均匀，颜色由雇主指定。控制台表面的平整度不应超过1mm/m2。控制台表面折角处不能有皱纹、裂纹、毛刺、焊接等痕迹，结合部缝隙不能超过1mm，且四周缝隙均应保持一致，门应开启灵活，不能有卡阻现像。
7.4.15.2单模光纤
室外单模光缆要求采用满足IEEE802.3ae标准，要求能够支持10GBASE-SX万兆以太网达3000米以上距离及1000Base-SX千兆以太网达10000米以上距离，同时又可向下兼容当前的100Mbps及10Mbps以太网应用。类型：8.3/125µm单模光纤；芯数：4芯，每芯带有彩色护套；标准：ISO/IEC 11801: Ed2.0；宏弯损耗（10倍于光缆直径环绕100圈）： < 0.05dB (1310nm)， < 0.1dB (1550nm)；认证：ISO/IEC 11801标准要求。护套：热塑材料内外护套，防水充胶、防紫外线、防磨损护套，波纹钢带折叠铠皮，带有抗冲击的强力层。　
7.4.15.3探测专用电缆
探测器专用电缆为连接探测主机和智能探测器之间的专用电缆，要求为4芯双绞屏蔽电缆，电缆护套满足室外使用要求，具有防紫外及防水功能，电缆护套颜色与围界颜色一致。
7.4.15.4其它线缆
系统所选用的线缆要求线缆为阻燃护套；其规格、型号及数量需满足设计要求。所选用的各种线缆必须为正规知名厂商生产的合格新品，能满足本系统的使用需要。投标人在投标时需提供线缆生产厂商的相关资料和所选线缆的彩页资料。
7.4.15.5辅助材料
辅助材料是指完成系统线缆敷设和工程安装所需要的线扎、标签条、色标漆、穿线器、焊接材料、绝缘胶布、各种插座和插头、接线板、电源插板、工程安装所需要附件等无法详细表述的本工程实施必须的各种辅助材料。该项在实施中不作任何调整，为该项在整个系统项目中的总包价。

7.5飞行区安防周界报警系统设备清单
序号
名 称
规 格
单位
数量
品牌范围
备注
一
外围设备

1
激光云台一体化摄像机
详细见技术要求
套
105
明景,派尔高,英飞拓

2
摄像机立杆
4米,含避雷装置
根
105
定制产品

3
立杆基础
含接地极
套
105
定制产品

4
带功放扬声器（30W）
室外型
个
105
国产

5
报警灯
室外型
个
105
国产

6
定制设备箱
一体化定制产品
套
105
探测厂商配套

6．1
三合一避雷器

套
105
探测厂商配套

6．2
智能视频服务器

套
105
探测厂商配套

6．3
音频解码视频编码器

套
105
H3C、AVTrace、Nice

6．4
EPON环网交换机
2个光口，6个RJ45
套
105
H3C、研华、恩创

6．5
继电器模块

套
105
探测厂商配套

6．6
光纤融接盒
含
