1、资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。技术( 安全) 交底记录鲁GG-004工程名称分部工程钢结构分项工程名称钢结构制作与安装交底日期分项工程: 组装、 焊接、 安装工程技术交底: 一、 钢材的标识: 钢材和构件端部应树立标牌, 标牌要标明钢材的规格、 钢号、 数量和材质验收证明书号。二、 钢材的检验: 钢材检验的主要内容是: ( 1) 、 钢材的数量和品种应与订货合同相符; ( 2) 钢材的质量保证书应与钢材上打印记的记号符合。每批钢材必须具备生产厂提供的材质证明书, 写明钢材的炉号、 钢号、 化学成分和机械性能。对钢材的各种指标可根据国家标准规定进行检验。( 3)

2、、 核对钢材的规格尺寸, 各类钢材尺寸的容许偏差, 参照有关国标或冶标中的规定进行核对。( 4) 、 对钢材的表面进行检验, 不论扁钢、 钢板和型钢, 其表面均不允许有结疤、 裂纹、 折叠和分层等缺陷。钢材表面的锈蚀深度, 不得超过其厚度负偏差的1/2.锈蚀等级的划分和除锈等级件涂装前钢材表面锈蚀等级和除锈等级GB8923-88。经检验发现”钢材质量保证书”上面数据不清、 不全、 材质标记模糊, 表面质量、 外观尺寸不符合有关标准的要求时, 应视具体情况重新进行复核和复验鉴定。经复核复验鉴定合格的钢材方准许正式入库, 不合格的钢材应另作处理。三、 加工: ( 1) 、 工号划分: 根据产品的特

3、点、 工程量的大小和安装施工进度, 将整个工程划分成若干个生产工号( 或生产单元) , 以便分批投料, 配套加工, 配套出成品。一般遵循以下原则: a、 条件允许的情况下, 同一张图纸上的构件宜安排再同一生产工号中加工。b、 相同构件或特点类似, 加工方法相同的构件宜放在同一生产工号中加工。如按梁柱、 钢梁、 桁架、 支撑划分工号进行加工。c、 工程量较大的工程划分生产工号时要考虑安装施工的顺序, 先安装的构件要优先安排工号进行加工, 以保证顺利安装的需要。d、 同宜生产工号中的构件数量不要过多, 可与工程量统筹考虑。( 2) 、 编制工艺流程标: 从施工详图中摘出零件, 编制出工艺流程表(

4、或工艺过程卡) 。工艺流程卡中应包含零件名称、 件号、 材料牌号、 规格、 件数、 工序顺序号、 工序名称和内容、 所用设备和工艺装备名称及编号、 工时定额等。关键零件要标注加工尺寸和公差, 重要工序要画出工序图等。( 3) 、 配料与材料拼装根据来料尺寸和用料要求, 统筹安排合理配料。当钢材不是根据所需尺寸采购或零件尺寸过于厂、 大无法生产运输时, 还应根据材料的实际需要安排拼接, 确定拼接位置。当工程设计拼接无具体要求时, 材料拼接应遵循以下原则进行: a、 板材拼接采取全熔透坡口形式和工艺措施, 明确检验手段, 以保证接口等强连接。b、 拼接位置应避开安装孔和复杂部位。c、 双角钢断面的

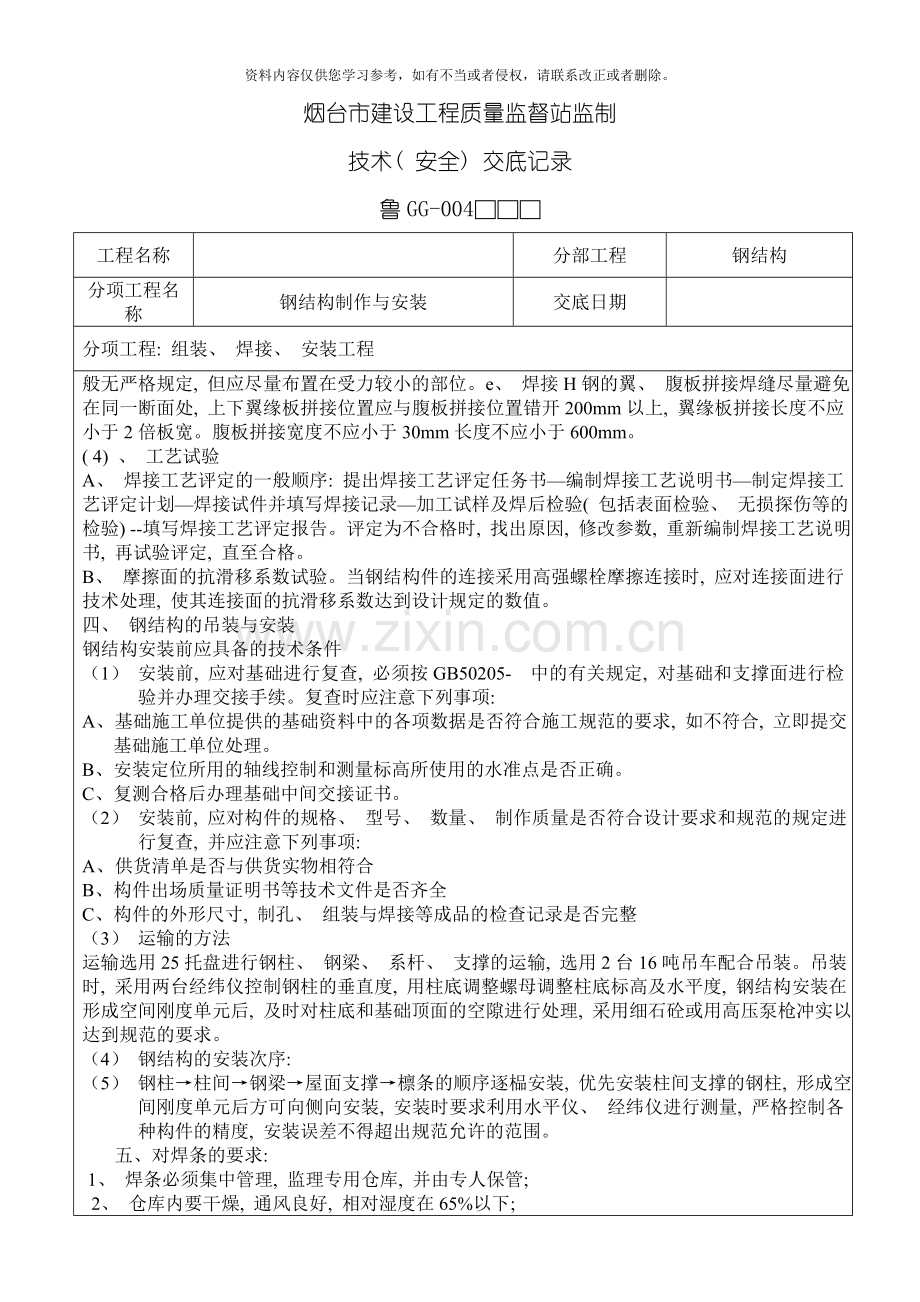

5、构件, 两角钢应在同一处进行拼接。d、 一般接头属于等强度连接, 其拼接位置一技术负责人交底人接受人烟台市建设工程质量监督站监制技术( 安全) 交底记录鲁GG-004工程名称分部工程钢结构分项工程名称钢结构制作与安装交底日期分项工程: 组装、 焊接、 安装工程般无严格规定, 但应尽量布置在受力较小的部位。e、 焊接H钢的翼、 腹板拼接焊缝尽量避免在同一断面处, 上下翼缘板拼接位置应与腹板拼接位置错开200mm以上, 翼缘板拼接长度不应小于2倍板宽。腹板拼接宽度不应小于30mm长度不应小于600mm。( 4) 、 工艺试验A、 焊接工艺评定的一般顺序: 提出焊接工艺评定任务书编制焊接工艺说明书制

6、定焊接工艺评定计划焊接试件并填写焊接记录加工试样及焊后检验( 包括表面检验、 无损探伤等的检验) -填写焊接工艺评定报告。评定为不合格时, 找出原因, 修改参数, 重新编制焊接工艺说明书, 再试验评定, 直至合格。B、 摩擦面的抗滑移系数试验。当钢结构件的连接采用高强螺栓摩擦连接时, 应对连接面进行技术处理, 使其连接面的抗滑移系数达到设计规定的数值。四、 钢结构的吊装与安装钢结构安装前应具备的技术条件(1) 安装前, 应对基础进行复查, 必须按GB50205- 中的有关规定, 对基础和支撑面进行检验并办理交接手续。复查时应注意下列事项: A、 基础施工单位提供的基础资料中的各项数据是否符合施

7、工规范的要求, 如不符合, 立即提交基础施工单位处理。B、 安装定位所用的轴线控制和测量标高所使用的水准点是否正确。C、 复测合格后办理基础中间交接证书。(2) 安装前, 应对构件的规格、 型号、 数量、 制作质量是否符合设计要求和规范的规定进行复查, 并应注意下列事项: A、 供货清单是否与供货实物相符合B、 构件出场质量证明书等技术文件是否齐全C、 构件的外形尺寸, 制孔、 组装与焊接等成品的检查记录是否完整(3) 运输的方法运输选用25托盘进行钢柱、 钢梁、 系杆、 支撑的运输, 选用2台16吨吊车配合吊装。吊装时, 采用两台经纬仪控制钢柱的垂直度, 用柱底调整螺母调整柱底标高及水平度,

8、 钢结构安装在形成空间刚度单元后, 及时对柱底和基础顶面的空隙进行处理, 采用细石砼或用高压泵枪冲实以达到规范的要求。(4) 钢结构的安装次序: (5) 钢柱柱间钢梁屋面支撑檩条的顺序逐榀安装, 优先安装柱间支撑的钢柱, 形成空间刚度单元后方可向侧向安装, 安装时要求利用水平仪、 经纬仪进行测量, 严格控制各种构件的精度, 安装误差不得超出规范允许的范围。五、 对焊条的要求: 1、 1、 焊条必须集中管理, 监理专用仓库, 并由专人保管; 2、 仓库内要干燥, 通风良好, 相对湿度在65%以下; 技术负责人交底人接受人烟台市建设工程质量监督站监制技术( 安全) 交底记录鲁GG-004工程名称分

9、部工程钢结构分项工程名称钢结构制作与安装交底日期 -4-30分项工程: 组装、 焊接、 安装工程3、 应用标签表明焊条型号、 批号、 牌号、 规格和数量; 4、 焊条的质量证明书应妥善保存, 以便被查; 5、 库内设有烘箱, 随用随取; 6、 建立焊条领用制度和必要的台帐; 六、 对焊工要求1、 焊工应经过考试并取得合格证后方可施焊, 合格证中应注明焊工的技术水平所能承担的焊接工程, 如停焊时间超过半年以上, 应重新考核; 2、 施焊前焊工应复查组装质量和焊缝区的处理情况, 如不符合要求应修整合格后方能施焊, 焊接完毕后应清除熔渣及金属飞溅物, 在焊缝附近打上钢印代号; 3、 多层多道焊应连续

10、施焊, 其中每一层焊道焊完后应及时清理, 如发现有影响质量的缺陷, 必须清除后在进行下一道焊缝, 焊缝出现裂纹时, 焊工不得擅自处理, 应立即申报焊接技术负责人查清原因, 定出修补措施后方可处理, 低合金结构钢在同一处的返修不得超过两次; 4、 禁止在焊缝区以外的母材上打火引弧, 在坡口内引弧的局部面积应熔焊一次, 不得留下弧吭; 焊缝金属表面焊波应均匀, 不得有裂纹、 未熔合、 夹渣、 焊瘤、 咬边、 烧穿、 弧坑和针状气孔等缺陷, 焊接区无飞溅物等缺陷。技术负责人交底人接受人烟台市建设工程质量监督站监制技术( 安全) 交底记录鲁GG-004工程名称分部工程钢结构分项工程名称钢结构制作与安装

11、交底日期分项工程: 组装、 焊接、 安装工程安全交底: 一、 高处作业的一般要求: 1、 高处作业中的设施、 设备, 必须在施工前进行检查, 确认其完好, 方能投入使用。2、 攀登和悬空作业人员, 必须经过专业技术培训及专业考试合格, 持证, 并必须定期进行体格检查。3、 施工中对高处作业人员的安全技术措施, 发现有缺陷和隐患时, 必须及时解决, 危机人身安全时, 必须停止作业。4、 施工作业场所有坠落可能的对象, 应一律先进行撤出或加以固定。高处作业中所用的物料, 均应堆放平稳, 不妨碍通行和装卸。随手用工具应放在工具袋内。作业中的走道内余料应及时清理干净, 不得随意乱扔或向下丢弃。传递物件

12、禁止抛掷。5、 雨天和雪灾进行高空作业时, 必须采取可靠的防滑、 防寒和防冻措施。凡水、 冰、 霜、 雪均应及时清除。对进行高处作业的高耸建筑物, 应事先设置避雷措施, 遇有6级及以上强风、 浓雾等恶劣气候, 不得进行露天攀登与悬空高处作业。暴风雪及台风暴雨后, 应对高处作业安全设施逐一检查, 发现问题, 立即修理完善。6、 钢结构吊装前, 应进行安全防护设施的逐项检查和验收, 验收合格后, 方可进行高处作业。二、 攀登作业1、 梁和行车梁等构件所需的直爬梯及其它登高用的拉攀件, 应在构件施工图或说明内做出规定, 攀登的用具在结构构造上需必须牢固可靠。2、 梯角底部位应垫实, 不得垫高使用,

13、梯子上端应有固定措施。3、 钢柱安装等高时, 应使用钢挂梯或设置在钢柱上的爬梯。4、 等高安装钢梁时, 应视钢梁的高度, 在两端设置挂梯或搭设钢管脚手架。梁上面行走时, 绳的自由下垂度不应大于L/20, 并控制在100mm以内。三、 悬空作业1、 悬空作业所用的索具、 脚手架、 吊篮、 吊笼、 平台等设备, 均需经过技术鉴定或验证方可使用。2、 钢结构的吊装, 构件应尽可能在地面组装, 并搭设进行临时固定、 点焊、 高强度螺栓连接等工序的高空安全设施, 随构件同时上吊就位。拆卸时的安全措施, 亦应一并考虑落实。3、 悬空作业人员, 必须戴好安全带。四、 交叉作业1、 钢结构安装过程各工种进行上

14、下立体交叉作业时, 不得在同一垂直方向上操作, 下层作业的位置, 必须处于依上层高度确定的可能坠落范围半径之外, 不符合以上条件时, 应设置安全防护层。五、 防止触电技术负责人交底人接受人烟台市建设工程质量监督站监制技术( 安全) 交底记录鲁GG-004工程名称分部工程钢结构分项工程名称钢结构制作与安装交底日期分项工程: 组装、 焊接、 安装工程2、 电焊机的手把线质量应该是很好的, 如有破皮情况, 必须及时用防电胶布严密包扎。3、 电焊机的外壳应该接地。4、 使用塔式起重机或长吊杆的其它类型起重机时, 应有避雷防触电设施。轨道式起重机当轨道较长时, 每隔20m应加装一组接地装置。5、 各种起

15、重机严禁在架空输电线路下面工作, 在经过架空输电线路时, 应将起重臂落下, 并确保与架空输电线的垂直距离符合下表轨道。输电线压( KV) 与架空线的垂直距离( m) 与水平安全距离( m) 备注21.31.51-201.52.035-1102.54.01542.55.02202.56.0六、 消防安全1、 施工现场实行逐级防火责任制, 施工单位应确定一名施工现场负责人为防火责任人, 全面负责施工现场的消防安全工作。2、 施工现场应遵守下列规定: 1) 、 因施工需要搭设的临时建筑, 应符合防火要求, 不得使用易燃材料。2) 、 使用电气设备和化学危险物品, 必须符合技术规范和操作规程, 严格防

16、火措施、 确保安全, 禁止违章作业。3) 、 施工作业用火必须经保卫部门审查批准, 领取用火证, 方可作业。用火证只在指定地点和限定时间内有效。4) 、 施工材料的存放、 保管, 应符合防火安全要求, 易燃材料必须专库储存: 化学易燃物品和压缩可燃性气体容器等, 应按其性质设置专用库房分类堆放。5) 、 安装电气设备, 进行电、 气割作业等, 必须由合格的焊工、 电工等专业技术人员操作。6) 、 冬季施工使用电热器, 须有工程技术部门提供的安全使用技术资料, 并经施工现场防火负责人同意, 重要工程和高层建筑冬季施工用的保温材料, 不得采用可燃材料。7) 、 施工中使用化学易燃物品时, 应限定额

17、领料, 禁止交叉作业; 禁止在作业场所分装、 调料; 禁止在工程内使用石油气钢瓶、 乙炔发生器作业。8) 、 非经施工现场消防负责人批准, 任何人不得在施工现场内住宿。9) 、 设置消防车道, 配备相应的消防器材和设施不得埋压、 圈占或挪作她用, 冬季施工必须对消防设备采取防冻保温措施。10) 、 施工现场存在重大火险隐患, 经消防监督机关指出后, 不按期整改的, 消防监督机关有权责令其停止施工, 立即改进; 属违反治安管理行为的, 由公安机关依照”中华人民共和国治安管理处罚条例”处罚; 对引起火灾, 造成严重后果, 构成犯罪的, 依法追技术负责人交底人韩之着烟台市建设工程质量监督站监制技术( 安全) 交底记录鲁GG-004工程名称分部工程钢结构分项工程名称钢结构制作与安装交底日期分项工程: 组装、 焊接、 安装工程究法律责任。技术负责人交底人韩之着烟台市建设工程质量监督站监制
