初级维修电工培训.pptx

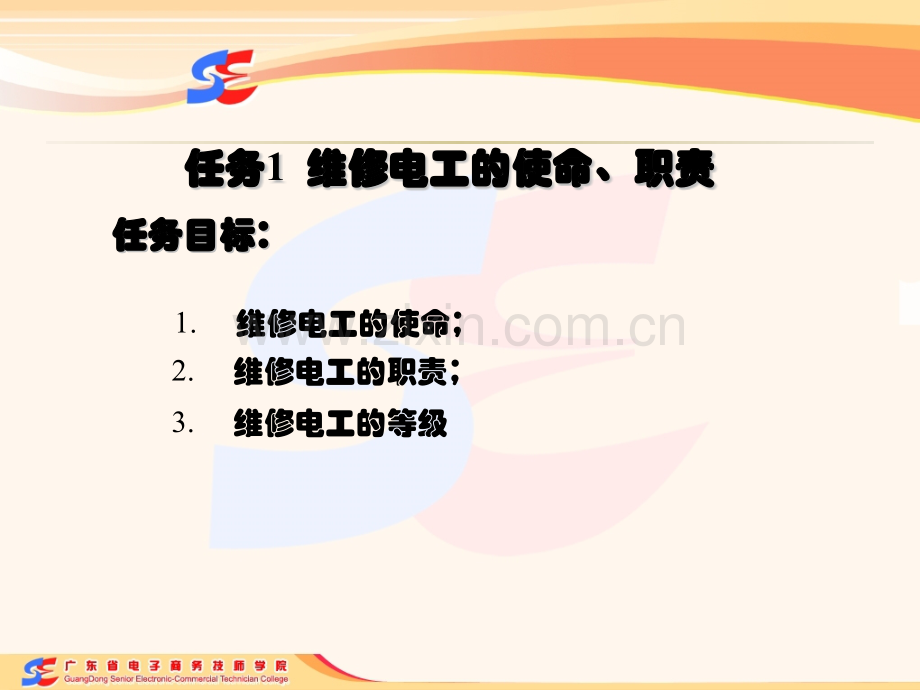

项目项目1 安全用电技术安全用电技术任务任务1 维修电工使命、职责维修电工使命、职责任务任务2 有关人体触电的知识有关人体触电的知识任务任务3 预防触电的安全措施预防触电的安全措施任务任务4 触电事故的断电操作触电事故的断电操作任务任务5 触电急救的现场操作触电急救的现场操作任务任务1 维修电工的使命、职责维修电工的使命、职责 任务目标：任务目标：任务目标：任务目标：1.维修电工的使命；2.维修电工的职责；3.维修电工的等级一、维修电工的使命一、维修电工的使命1、通过掌握安全用电知识和技能，确保机械设备和电气线路的正常工作；2、坚持预防为主、修理为辅的原则来降低设备故障率；3、进行改善性的修理工作，即针对设备的重要故障部位，采取根治的办法进行必要的改进。二、维修电工的职责二、维修电工的职责从事机械设备和电气系统线路及器件的安装、调试、维护、修理工作。三、维修电工职业等级三、维修电工职业等级1、初级（国家五级）2、中级（国家四级）3、高级（国家三级）4、技师（国家二级）5、高级技师（国家一级）任务任务2 有关人体触电的知识有关人体触电的知识 任务目标：任务目标：任务目标：任务目标：1.触电的种类和方式；2.人体触电方式；3.电流伤害人体的因素 4.影响人体电阻的因素一一触电的种类和方式触电的种类和方式(一一)人体触电种类人体触电种类 1.1.电击电击:指电流通过人体时所造成的指电流通过人体时所造成的内伤内伤.后果后果:肌肉抽搐肌肉抽搐,内部组织损伤内部组织损伤,造成发热造成发热,发麻发麻,神经神经麻痹等麻痹等.严重时将引起昏迷严重时将引起昏迷,窒息窒息,甚至心脏停跳甚至心脏停跳,血液循环中血液循环中止等而死亡止等而死亡.2.2.电伤电伤:在电流的在电流的热效应热效应,化学效应化学效应,机械效应机械效应以及以及电流本电流本身身作用下造成的人体作用下造成的人体外伤外伤.常见常见:灼伤灼伤,烙伤和皮肤金属化烙伤和皮肤金属化等等.灼伤:由电流热效应引起,(主要是电弧灼伤),造成皮肤红肿,烧焦或皮下组织损伤.常见常见:灼伤灼伤,烙伤和皮肤金属化烙伤和皮肤金属化等等.烙伤:由电流热效应或力效应引起,是皮肤被电气发热部分烫伤或由于人体与带电体紧密接触而留下肿块,硬块,使皮肤变色等.常见常见:灼伤灼伤,烙伤和皮肤金属化烙伤和皮肤金属化等等.皮肤金属化:由电流热效应和化学效应导致熔化的金属微粒渗入皮肤表层,使受伤部位皮肤带金属颜色且留下硬块.(二)人体触电方式1.单相触电单相触电 人体的一部分接触带电体的同时,另一部分又与大地或零线相接,电流从带电体流经人体到大地(或零线)形成回路.2.两相触电 人体的不同部位同时接触两相导线(两根火线)或带电体,电流由一相通过人体流入另一相导体构成回路造成的触电.3.跨步电压触电 a.跨步电压:雷电流入地时,或载流电力线(特别是高压线)断落到地时,会在导线接地点及周围形成强电场.其电位分布以接地点为圆心向周围扩散,逐步降低而在不同位置形成电位差(电压),当人畜跨进这个区域,两脚之间的电压.3.跨步电压触电b.跨步电压触电 在上述跨步电压作用下,电流从接触高电位的脚流进,从接触低电位的脚流出.4.悬浮电路上的触电 电流通过变压器相互隔离的原、副绕组后,从副边输出的电压零线不接地,变压器绕组间不漏电时,即相对于大地处于悬浮状态,若人站在地上接触其中一根带电导线,不会构成电流回路,无触电感觉.如果人体一部分接触副边绕组的一根导线,另一部分接触该绕组的另一导线,则会造成触电.(注意:检修电子管收音机,电子管扩音机,部分彩色电视机时,一般要求单手操作.)三、电流伤害人体的因素三、电流伤害人体的因素 伤害程度一般与下面几个因素有关：(1)通过人体电流的大小；(2)电流通过人体时间的长短；(3)电流通过人体的部位；(4)通过人体电流的频率；(5)触电者的身体状况。(一)电流的大小:触电时流过人体的电流强度是造成损伤的直接因素.(二)电压的高低 人体接触的电压越高,流过人体的电流越大,对人体的伤害越严重.(三)频率的高低(四)时间的长短 技术上常用触电电流与触电持续时间的乘积(叫电击能量)来衡量电流对人体的伤害程度.(五)不同路径(六)人体状况:女性比男性触电伤害程度约严重30%.(七)人体电阻的大小 通常人体电阻可按1k2k.电流通过人体脑部和心脏时最危险；40Hz60HZ交流电对人危害最大.以工频电流为例,当1毫安左右的电流通过人体时，会产生麻刺等不舒服的感觉；1030毫安的电流通过人体，会产生麻痹、剧痛、痉挛、血压升高、呼吸困难等症状，但通常不致有生命危险；电流达到50毫安以上，就会引起心室颤动而有生命危险；100毫安以上的电流，足以致人于死地。通过人体电流的大小与触电电压和人体电阻有关。工频电流大小对人体伤害程度分析表电流大小范围(mA)通电时间人体生理反应00.5连续通电无感觉0.55连续通电开始有感觉,手指,手腕处有痛感,没有痉挛,可以摆脱电源530数分钟以后痉挛,不能摆脱电源,呼吸困难,血压升高,是可忍受的极限3050数秒到数分心脏跳动不规则,昏迷,血压升高,强烈痉挛,时间过长引起心室颤动五十至数百低于心脏搏动周期强烈冲击,但未发生心室颤动超过心脏搏动周期昏迷,心室颤动,接触部位留有电流通过的痕迹超过数百低于心脏搏动周期在心脏搏动周期特定的相位触电时,发生心室颤动,昏迷接触部位留有电流通过的痕迹超过心脏搏动周期心脏停止跳动,昏迷,甚至死亡,电灼伤电流频率(Hz)对人体的伤害50100125200有45%的死亡率有25%的死亡率基本上消除了触电危险 不同频率的电流对人体的伤害电流通过人体的路径通过心脏电流占人体总电流百分数(%)从一只手到另一只手从左手到右脚从右手到左脚从一只脚到另一只脚3.33.76.70.4电流的不同路径对人体的伤害很危险3.3%最危险6.7%危险0.4%很危险3.7%1.人体电阻的种类 a.体内电阻基本不受外界影响,差不多为定值,约0.5K.b.皮肤电阻随着外界条件不同可在很大范围内变化,皮肤表面0.050.2mm的角质层电阻高达10K100K.c.皮肤电容很小,可忽略不计.(注:在计算安全电压时,角质层电阻不考虑在内,除去角质层,人体电阻一般不低于1K,通常考虑范围:12K)2.影响人体电阻的因素 a.皮肤厚薄,潮湿多汗,有损伤,带有导电粉尘,对带电体接触面大,接触压力大等都将减小人体电阻.b.接触电压:接触电压越高,人体电阻将按非线性规律下降.人体允许电流:指发生触电后触电者能自行摆脱 电源,解除触电危害的最大电流.不同情况下的人体允许电流不同情况下的人体允许电流:a.通常情况下,人体的允许电流,男性为男性为9mA,女女性为性为6mA.b.在设备和线路装有触电保护设施的条件下,人体允许电流可达30mA.c.在容器中,在高空,水面上可能因电击造成二次事故的场所,人体允许电流应按5mA考虑.任务任务3 预防触电的安全措施预防触电的安全措施 任务目标：任务目标：任务目标：任务目标：1.常见触电原因；2.防止触电的保护措施；。一、常见的触电原因(一)线路架设不合规格a.室内外线路对地距离,导线之间的距离小于允许值.b.通讯线,广播线与电力线间隔距离过近或同杆架设.c.线路绝缘破损d.有的地区为节省电线而采用一线一地制送电等.(二)电气操作制度不严格,不健全a.带电操作,不采取可靠的保安措施;b.不熟悉电路和电器,盲目修理;c.救护已触电的人,自身不采用安全保护措施;d.停电检修,不挂警告牌;e.检修电路和电器,使用不合格的保安工具;f.人体与带电体过分接近,又无绝缘或屏护措施;(三)用电设备不合要求a.电器设备内部绝缘损坏,金属外壳又未加保护接地措施或保护接地太短,接地电阻太大;b.开关,闸刀,灯具,携带式电器绝缘外壳破损,失去防护作用;c.开关,熔断器误装在中性线上,一旦断开,就使整个线路带电.(四)用电不谨慎a.违反布线规则,在市内乱拉电线;b.随意加大熔断器熔丝规格;c.在电线或电线附近晾晒衣物;d.在电线杆上拴牲口;e.在电线(特别是高压线)附近打鸟,放风筝;f.未断电源,移动家用电器;g.打扫卫生时,用水冲洗或湿布擦拭带电电器或线路等.h.在架空线上操作,不在相线上加临时接地线;i.无可靠的防高空跌落措施等.二、防止触电的保护措施二、防止触电的保护措施 触电事故会给人身造成很大的危害，为了保护人身安全，避免触电事故的发生必须采取必要的预防措施，防止触电的安全措施有以下几种：（1）保护接地。电力系统运行所需要的接地，称为工作接地。把电气设备的金属外壳、框架等用接地装置与大地可靠连接，称为保护接地，它适用于中性点不直接接地的低压电力系统，如图1.4所示。保护接地电阻一般应不大于4，最大不得大于10。图1.4 保护接地 （2）保护接零。在中性点直接接地的三相四线电力系统中，将电气设备的金属外壳、框架等与系统的零线（中线）相接，称为保护接零，如图1.5所示。图1.5 保护接零 保护接零后，如果某一相线因绝缘损坏与机壳相碰，使机壳带电，则电流通过零线构成回路，由于零线电阻很小，致使短路电流很大，立刻会将熔断器烧断或使其他保护装置动作，迅速切断电源，从而消除了触电危险。采用保护接零时，接零导线要有足够的机械强度，连接必须牢固，以防断线或脱线。并且在零线上禁止安装熔断器和单独的断流开关。为了保证碰壳引起的短路电流能够使保护装置可靠动作，零线的电阻不能太大，同时还要防止零线和相线接错。采用保护接零时，除变压器的中性点直接接地外，还必须在零线上的一处或多处再行接地，即重复接地。重复接地的作用在于降低漏电设备外壳的对地电压，消除零线断路时的触电危险。（3）使用漏电保护器。漏电保护器是一种防止漏电的保 护装置，当设备因漏电外壳上出现对地电压或产生漏电电流时，它能够自动切断电源。漏电保护器通常分为电压型和电流型两种。电压型反映了漏电对地电压的大小，由于性能较差已趋淘汰，电流型则反映了漏电对地电流的大小，其中分有零序电流型和泄露电流型。电流型漏电保护器常用有单相双极式、三相三极式和三相四极式三类。单相双极电流型漏电保护器广泛用于居民住宅及其他单相电路，三相三极式漏电保护器应用于三相动力电路，三相四极式漏电保护器应用于动力、照明混用的三相电路。漏电保护器既能用于设备保护，也能用于线路保护，具有灵敏度高、动作快捷等特点。对于那些不便于敷设地线的地方，以及土壤电阻系数太大，接地电阻难以满足要求的场合，应进行广泛推广使用。（4）采用三相五线制。我国低压电网通常使用中性点接地的三相四线制，提供380V/220V的电压。在一般家庭中常采用单相两线制供电，因其不易实现保护接零的正确接线，而易造成触电事故。为确保用电安全，国际电工委员会推荐使用三相五线制，它有三根相线L1、L2、L3，一根工作零线N，一根保护零线PE，如图1.6所示。在一般家庭中采用单相三线制供电，即一根相线，一根工作零线，一根保护零线，如图1.7所示。图1.6 三相五线制 图1.7 单相三线制 （5）使用安全操作电压。加在人体上一定时间内不致造成伤害的电压叫安全电压。为了保障人身安全，使触电者能够自行脱离电源，不致引起人身伤亡，各国都规定了安全操作电压。我国规定的安全电压：50500Hz的交流电压额定值有36V、24V、12V、6V四种，直流电压额定值有48V、24V、12V、6V四种，以供不同场合使用。还规定安全电压在任何情况下均不得超过50V有效值，当使用大于24V的安全电压时，必须有防止人身直接触及带电体的保护措施。在高温、潮湿场所使用的安全电压规定为12V。任务任务4 触电事故的断电操作触电事故的断电操作任务目标：任务目标：任务目标：任务目标：1了解触电事故发生的特点；2了解触电事故的断电措施；3熟练掌握触电事故的断电操作。相关知识：相关知识：一旦发生触电事故，抢救者必须保持冷静，千万不要惊慌失措，首先应尽快使触电者脱离电源，然后再进行现场急救。使触电者迅速脱离电源是极其重要的一环，触电时间越长，对触电者的危害就越大。脱离电源最有效的措施是断开电源开关、拔掉电源插头或熔断器，在一时来不及的情况下，可用干燥的绝缘物拨开或隔开触电者身上的电线。具体措施如下。1对于低压触电事故采取的断电措施对于低压触电事故采取的断电措施 （1）如果触电地点附近有电源开关（刀闸）或插座，可立即拉掉开关（刀闸）或拔出插头来切断电源，如图1.8（a）所示。（2）如果找不到电源开关（刀闸）或距离太远，可用有绝缘套的钳子或用带木柄的斧子切断电源线，如图1.8（b）所示。（3）当无法切断电源线时，可用干燥的衣服、手套、绳索、木板等绝缘物，拉开触电者，使其脱离电源，如图1.8（c）所示。（4）当电线搭在触电者身上或被压在身下时，可用干燥的木棒等绝缘物作为工具挑开电线，使触电者脱离电源，如图1.8（d）所示。图1.8 脱离电源的方法 3触电事故断电操作要遵循的原则触电事故断电操作要遵循的原则 （1）触电时间越长，对触电者的危害就越大，因此使触电者脱离电源的办法应根据具体情况，以快速为原则选择采用。（2）当触电者未脱离电源前本身就是带电体，断电操作人员不可直接用手或其他金属及潮湿的物体作为断电工具，而必须使用适当的绝缘工具。断电时要用单手操作，以防止自身触电。（3）当触电事故发生在高处时，要注意防止发生高处坠落摔伤和再次触及其他有电线路。不论是在何种电压的线路上发生触电，即使触电者在平地，都要考虑触电者倒下的方向，注意防止摔伤。（4）如果事故发生在夜间，应迅速解决临时照明，以利于抢救并避免扩大事故。2对于高压触电事故采取的断电措施对于高压触电事故采取的断电措施 （1）如触电事故发生在高压设备上，应立即通知供电部门停电。（2）戴上绝缘手套，穿上绝缘鞋，并用相应电压等级的绝缘工具拉掉开关。（3）若不能迅速切断电源开关，可采用抛挂截面足够大、长度适当的金属裸线短路方法，使电源开关跳闸。抛挂前，将短路线一端固定在铁塔或接地引线上，另一端系重物，在抛掷短路线时，应注意防止电弧伤人或断线危及其他人员安全。任务任务5 触电急救的现场操作训练触电急救的现场操作训练任务目标：任务目标：任务目标：任务目标：1了解触电者的现场特征及伤情的诊断处理；2学会人工呼吸和胸外心脏挤压的操作手法；3熟练掌握触电急救的现场心肺复苏抢救方法。相关知识：相关知识：1伤情诊断处理伤情诊断处理 在触电者脱离电源后，应根据其受电流伤害的程度，采取不同的抢救措施。若触电者只是一度昏迷，可将其放在空气流通的地方安静地平卧，松开身上的紧身衣服，摩擦全身，使之发热，以利血液循环。若触电者发生痉挛，呼吸微弱或停止，应进行现场人工呼吸。当心跳停止或不规则跳动时，应立即采取人工胸外心脏挤压法进行抢救。若触电者停止呼吸或心脏停止跳动，可能是假死，决不可放弃抢救，应立即进行现场心肺复苏抢救，即同时进行人工呼吸和胸外心脏挤压。抢救必须分秒必争，并迅速向120急救中心求救。2现场抢救方法现场抢救方法 （1）人工呼吸。人工呼吸的目的，是用人工的方法来代替肺的呼吸活动，人工呼吸的方法很多，其中口对口吹气的人工呼吸法最为简便有效，也易学会和传授。具体做法如下：首先把触电者移到空气流通的地方，最好放在平直的木板上，使其仰卧，头部尽量后仰。先把头侧向一边，掰开嘴，清除口腔中的杂物、假牙等。如果舌根下陷应将其拉出，使呼吸道畅通。同时解开衣领，松开上身的紧身衣服，使胸部可以自由扩张，如图1.9（a）所示。抢救者位于触电者的一侧，用一只手捏紧触电者的鼻孔，另一只手掰开口腔，深呼吸后，以口对口紧贴触电者的嘴唇吹气，使其胸部膨胀，如图1.9（b）所示。然后放松触电者的口鼻，使其胸部自然回复，让其自动呼气，时间约3秒，如图1.9（c）所示。图1.9 口对口人工呼吸法 按照上述步骤反复循环进行，45s吹气一次，每分钟约12次。如果触电者张口有困难，可用口对准其鼻孔吹气，其效果与上面方法相近。（2）人工胸外心脏挤压。人工胸外心脏挤压法是用人工胸外挤压代替心脏的收缩作用，此法简单易学，效果好，不需设备，易于普及推广。具体做法如下：使触电者仰卧在平直的木板上或平整的硬地面上，姿势与进行人工呼吸时相同，但后背应实实在在着地，抢救者跨在触电者的腰部两侧，如图1.10（a）所示。抢救者两手相叠，用掌根置于触电者胸部下端部位，即中指尖部置于其颈部凹陷的边缘，掌根所在的位置即为正确挤压区。然后自上而下直线均衡地用力挤压，使其胸部下陷34cm左右，以压迫心脏使其达到排血的作用，如图1.10（b）、（c）所示。使挤压到位的手掌突然放松，但手掌不要离开胸壁，依靠胸部的弹性自动回复原状，使心脏自然扩张，大静脉中的血液就能回流到心脏中来，如图1.10（d）所示。（2）人工胸外心脏挤压图1.10 人工胸外心脏挤压法 按照上述步骤连续不断地进行，每分钟约80次。挤压时定位要准确，压力要适中，不要用力过猛，以免造成肋骨骨折、气胸、血胸等危险。但也不能用力过小，用力过小则达不到挤压目的。3抢救中的观察与处理抢救中的观察与处理 经过一段时间的抢救后，若触电者面色好转、口唇潮红、瞳孔缩小、心跳和呼吸恢复正常，四肢可以活动，这时可暂停数秒进行观察，有时触电者至此就可恢复。如果还不能维持正常的心跳和呼吸，必须在现场继续进行抢救，尽量不要搬动，如果必须搬动，抢救工作决不能中断，直到医务人员到来接替抢救。总之，触电事故带来的危害是很大的，要以预防为主，着手消除发生事故的根源，防止事故的发生；要向大家宣传安全用电知识，宣传触电现场急救的知识，不仅能防患于未然，万一发生了触电事故，也能进行正确及时的抢救，以挽救许多人的生命。项目项目2 安全用电技术安全用电技术任务任务1 电气火灾的应急处理电气火灾的应急处理任务任务2 导线的电气连接训练导线的电气连接训练任务任务3 照明灯具的安装训练照明灯具的安装训练任务任务4 照明配电板插座安装照明配电板插座安装任务任务1 电气火灾的应急处理训练电气火灾的应急处理训练任务目标：任务目标：任务目标：任务目标：1了解电气火灾产生的原因；2熟悉电气火灾的预防措施；3掌握电气火灾的消防操作。相关知识：相关知识：1引起电气火灾的主要原因引起电气火灾的主要原因 （1）电路短路。发生短路时，线路中的电流增加为正常时的几倍甚至几十倍，而产生的热量又和电流的平方成正比，使得温度急剧上升，大大超过允许范围。如温度达到自然物的自然点或可燃物的燃点时，即会引起燃烧，发生火灾，如图1.12（a）所示。容易发生短路的情况有：电气设备的绝缘老化变质、机械损伤，在高温、潮湿或腐蚀的作用下使绝缘层破损。因雷击等过电压的作用，使绝缘击穿。安装和检修工作中，由于接线和操作的错误。（2）负荷过载。电气设备过载，使导线中的电流超过导线允许通过的最大电流，而保护装置又不能发挥作用，引起导线过热，烧坏绝缘层，即会引起火灾，如图1.12（b）所示。过载原因有：设计选用的线路或设备不合理，以致在额定负载下出现过热。使用不合理，如超载运行，连续使用时间过长，造成过热。设备故障运行，如三相电动机断相运行、三相变压器不对称运行，均可造成过载。（3）接触不良。导线连接处接触不良，电流通过接触点时打火，引起火灾，如图1.12（c）所示。接触不良的原因有：接头连接不牢、焊接不良或接头处混有杂物，都会增加接触电阻而导致接头打火。可拆卸的接头连接不紧密或由于震动而松动，也会增加接触电阻而导致接头打火。开关、接触器等活动触头，在没有足够的压力或接触面粗糙不平时，都会导致打火。对于铜铝接头，由于铜和铝性质不同，接头处易受电解作用腐蚀，从而导致打火。（4）使用时间过长。长时间使用发热电器，用后忘关电源，引燃周围物品而造成火灾，如图1.12（d）所示。图1.12 引起电火灾的原因示意图 2电气火灾的预防措施电气火灾的预防措施 （1）选择合适的导线和电器。当电气设备增多、电功率过大时，及时更换原有电路中不合要求的导线及有关设备。（2）选择合适的保护装置 合适的保护装置能预防线路发生过载或用电设备发生过热等情况。（3）选择绝缘性能好的导线 对于热能电器，应选用石棉织物护套线绝缘。（4）避免接头打火和短路 电路中的连接处应牢固，接触良好，防止短路。3电气消防知识电气消防知识在发生电气火警时，应采取以下措施：（1）发现电子装置、电气设备、电线电缆等冒烟起火时，应尽快切断电源。（2）使用沙土或专用灭火器进行灭火。（3）灭火时应避免身体或灭火工具触及导线或电气设备。（4）若不能及时灭火，应立即拨打119报警。任务任务2 导线的电气连接导线的电气连接任务目标：任务目标：任务目标：任务目标：1.绝缘层的剖削 2熟练掌握单股导线的电连接操作；3熟练掌握多股导线的电连接操作；4熟练掌握导线与接线端子的电连接操作；5熟练掌握导线电连接后的绝缘恢复操作。相关知识：相关知识：在电气安装与线路维护工作中，通常因导线长度不够或线路在电气安装与线路维护工作中，通常因导线长度不够或线路有分支，需要把一根导线与另一根导线做成固定电连接，在电线终端要有分支，需要把一根导线与另一根导线做成固定电连接，在电线终端要与配电箱或用电设备做电连接，这些电连接的固定点称为接头。做导线与配电箱或用电设备做电连接，这些电连接的固定点称为接头。做导线的电连接是电工技术工作的一道重要工序，每个电工都必须熟练掌握这的电连接是电工技术工作的一道重要工序，每个电工都必须熟练掌握这一操作工艺。一操作工艺。导线的电连接方法很多，有绞接、焊接、压接、紧固螺钉压接导线的电连接方法很多，有绞接、焊接、压接、紧固螺钉压接等。不同的电连接方法适用于不同的导线种类和不同的使用环境。等。不同的电连接方法适用于不同的导线种类和不同的使用环境。对电连接的要求：导线接头处的接触电阻应尽量小，也就是在对电连接的要求：导线接头处的接触电阻应尽量小，也就是在通过电流时接触点的电压降不能超过允许值，接头处的机械强度不能低通过电流时接触点的电压降不能超过允许值，接头处的机械强度不能低于原导线机械强度的于原导线机械强度的80%80%，接头处有绝缘要求的，其绝缘强度不能比原导，接头处有绝缘要求的，其绝缘强度不能比原导线降低，接头处长期使用时能够耐受有害气体腐蚀。线降低，接头处长期使用时能够耐受有害气体腐蚀。一、塑料硬线绝缘层的剖削一、塑料硬线绝缘层的剖削 有条件时，去除塑料硬线的绝缘层用剥线钳甚为方便，这里要求能用钢丝有条件时，去除塑料硬线的绝缘层用剥线钳甚为方便，这里要求能用钢丝钳和电工刀剖削。钳和电工刀剖削。线芯截面在线芯截面在2.5平方厘米及以下的塑料硬线，可用钢丝钳剖削：先在线头平方厘米及以下的塑料硬线，可用钢丝钳剖削：先在线头所需长度交界处，用钢丝钳口轻轻切破绝缘层表皮，然后左手拉紧导线，右手所需长度交界处，用钢丝钳口轻轻切破绝缘层表皮，然后左手拉紧导线，右手适当用力捏住钢丝钳头部，向外用力勒去绝缘层。如图适当用力捏住钢丝钳头部，向外用力勒去绝缘层。如图2.11所示。在勒去绝缘所示。在勒去绝缘层时，不可在钳口处加剪切力，这样会伤及线芯，甚至将导线剪断。层时，不可在钳口处加剪切力，这样会伤及线芯，甚至将导线剪断。图2.11用钢丝钳勒去导线绝缘层图2.11用剥线钳勒去导线绝缘层一、塑料硬线绝缘层的剖削一、塑料硬线绝缘层的剖削 对于规格大于对于规格大于4平方厘米的塑料硬线的绝缘层，直接用钢丝钳剖削平方厘米的塑料硬线的绝缘层，直接用钢丝钳剖削较为困难，可用电工刀剖削。先根据线头所需长度，用电工刀刀口对较为困难，可用电工刀剖削。先根据线头所需长度，用电工刀刀口对导线成导线成45度角切入塑料绝缘层，注意掌握刀口刚好削透绝缘层而不伤度角切入塑料绝缘层，注意掌握刀口刚好削透绝缘层而不伤及线芯，如图及线芯，如图2.12(a)所示。然后调整刀口与导线间的角度以所示。然后调整刀口与导线间的角度以15度角向度角向前推进，将绝缘层削出一个缺口，如图前推进，将绝缘层削出一个缺口，如图2.12(b)所示，接着将未削去的所示，接着将未削去的绝缘层向后扳翻，再用电工刀切齐，如图绝缘层向后扳翻，再用电工刀切齐，如图2.12(c)所示。所示。(a)(b)(c)图2.12用电工刀剖削塑料硬线二、塑料软线绝缘层的剖削二、塑料软线绝缘层的剖削 塑料软线绝缘层的剖削除用剥线钳外，仍可用钢丝钳按直接剖剥塑料软线绝缘层的剖削除用剥线钳外，仍可用钢丝钳按直接剖剥2.5平方毫米及以下的塑料硬线的方法进行，但不能用电工刀剖剥。因平方毫米及以下的塑料硬线的方法进行，但不能用电工刀剖剥。因塑料线太软，线芯又由多股钢丝组成，用电工刀很容易伤及线芯。塑料线太软，线芯又由多股钢丝组成，用电工刀很容易伤及线芯。图2.11用钢丝钳勒去导线绝缘层图2.11用剥线钳勒去导线绝缘层三、塑料护套线绝缘层的剖削三、塑料护套线绝缘层的剖削 塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层。公共护套层一般用电工刀剖削，先按线头所需长度，将刀尖对准层。公共护套层一般用电工刀剖削，先按线头所需长度，将刀尖对准两股芯线的中缝划开护套层，并将护套层向后扳翻，然后用电工刀齐两股芯线的中缝划开护套层，并将护套层向后扳翻，然后用电工刀齐根切去，如图根切去，如图2.13所示。所示。切去护套后，露出的每根芯线绝缘层可用钢丝钳或电工刀按照剖切去护套后，露出的每根芯线绝缘层可用钢丝钳或电工刀按照剖削塑料硬线绝缘层的方法分别除去。钢丝钳或电工刀在切时切口应离削塑料硬线绝缘层的方法分别除去。钢丝钳或电工刀在切时切口应离护套层护套层510mm。(a)划开护套层(b)切去护套层四、单股铜芯导线的连接四、单股铜芯导线的连接（1）单股铜芯导线的T字形分支连接 1）绝缘层剥削长度为导线直径的70倍左右，去掉氧化层 2）把两线头的芯线成X形交叉，互相绞绕23圈 3）然后扳直 4）将两个线头在芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线的末端图4-19 单股铜芯导线的T字形分支连接（2）单股铜芯导线的T字形分支连接1）将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出约 35mm，然后按顺时针方向缠绕支路芯线，缠绕，68圈后，用 钢丝钳切去余下的芯线并钳平芯线末端。2）对于较小截面（截面积小鱼1.5mm2)芯线的T字形分支连接，应先 将分支导线在主线上环绕成结状，然后再把支路芯线先头抽紧扳 直，紧密缠绕68圈；剪去多余芯线，钳去切口毛刺。图4-19 单股铜芯导线的T字形分支连接五、7股铜芯导线的直接连接 1）绝缘层剥削长度为导线直径的21倍左右。2）将割去绝缘层的芯线头散开并拉直，接着把离绝缘层最近的1/3线 段的芯线绞紧，然后把余下的2/3芯线头分散成伞状，并将每根芯 线拉直。3）把两个伞状芯线线头隔根对插，并捏平两端芯线。4）把一端的7股芯线按2、2、3根分成三组，接着把第一组的2根芯线 扳起，垂直于芯线，并按顺时针方向缠绕。5）缠绕两圈后，将余下的芯线向右扳直，再把下边第二组的2根芯线 扳起垂直于芯线，也按顺时针方向紧紧压住前2根扳直的芯线缠 绕。6）缠绕两圈后，也将余下的芯线向右扳直，再把下边第三组的3根芯 线扳起，按顺时针方向紧压前4根扳直的芯线向右缠绕。7）缠绕3圈后，切去每组多余的芯线，钳平线端。8）用同样的方法缠绕另一边芯线。图4-20 7股铜芯导线的直接连接7股铜芯导线的直接连接六、7股芯导线的T字形分支连接 1)把分支芯线散开钳直，接着把离绝缘层最近的1/8线段的芯线绞紧，把支路线头7/8的芯线分成两组。2)把右边3根芯线的一组在干线一边按顺时针方向紧紧缠绕34圈，钳 平线端，再把左边4根芯线的一组芯线按逆时针方向缠绕。3)逆时针缠绕45圈后，钳平线端。图4-21 7股芯导线的T字形分支连接图4-22 铝线的压接方法a）手动冷挤压焊接 b）压接管 c）穿进压接管d）进行压接 e）压接后的铝芯线七.铝芯导线的连接图4-23 线头与接线桩的连接a）在针孔式接线桩的连接 b）在螺钉平压式桩头的接线图4-24 压线帽的使用方法线头与接线桩的连接（1）线头与针孔式接线桩的连接（2）线头与螺钉平压式桩头的接线压线帽的使用 八 导线绝缘层的恢复导线绝缘层的恢复 导线连接后，必须恢复绝缘，导线的绝缘层破损后，也必须恢复其绝缘。要求恢复后的绝缘强度应不低于原来绝缘层的绝缘强度。通常用黄蜡带、涤纶薄膜带和黑胶带作为恢复绝缘层的材料，黄蜡带和黑胶带一般选用宽度20mm较为适中，包缠操作也方便。绝缘带的包缠方法如下：将黄蜡带从导线左边完整的绝缘层上开始包缠，包缠两根带宽后方可进入无绝缘层的金属芯线部分，如图2.9（a）所示。包缠时黄蜡带与导线保持约55的倾斜角，每圈压叠带宽的1/2，如图2.9（b）所示。包缠一层黄蜡带后，将黑胶布接在黄蜡带的尾端，按反向斜叠方向包缠一层黑胶带，也要每圈压叠带宽的1/2，如图2.9（c）和图2.9（d）所示。图2.9 直连导线绝缘带的包缠方法 T形连接的包缠过程见图2.10中步骤15所示。图2.10 T形连接导线的绝缘恢复步骤 九导线与电器接线端子的连接九导线与电器接线端子的连接 在各种电器元件或电气装置上，均有接线端子供连接导线用。常用的接线端子有针孔式和螺钉平压式两种。（1）导线头与针孔式接线端子的连接。在针孔式接线端子上接线时，如果单股芯线直径与接线端子插线孔大小适宜，只要把线头插入孔中，旋紧螺钉即可。如果单股芯线较细则要把芯线端头折成双根，再插入孔中，如图2.11（a）所示。如果是多股细丝铜软线，必须先把线头绞紧并搪锡或装接针式导线端头，然后再与接线端子连接。注意切不可有细丝露在在接线孔外面，以免发生短路事故。（2）导线端头与螺钉平压式接线端子的连接。在螺钉平压式接线端子上接线时，对于截面10mm2以下的单股导线，应把线头弯成圆环，要求弯曲的方向与螺钉拧紧的方向一致，如图2.11（b）所示。图2.11 导线与接线端子的连接方法图2.11 导线与接线端子的连接方法十十.导线与导线端头的连接导线与导线端头的连接 多股软导线或较大面积的单股导线与电器元件或电气设备接线柱连接时，需要装接相应规格的导线端头（俗称线鼻子），使用时应按接线端子类型选择不同形状的导线端头，各种形状的导线端头如图2.12所示。图2.12 导线与端头的压接 （1）单股或多股铝导线与端头的连接一般采用压接法，压接操作方法与铝导线的压接方法相同。有条件的也可以采用气焊法。（2）单股或多股铜导线与端头的连接通常采用压接和锡焊两种方法。压接操作方法与铝导线的压接方法相同。锡焊方法有三种：截面积2.5mm2以下的导线，可使用电烙铁焊接；截面积在416mm2的导线，应采用蘸锡焊接；16mm2以上的导线，应采用浇锡焊接。任务任务3 照明灯具安装训练照明灯具安装训练任务目标任务目标任务目标任务目标:1了解常用照明灯具的性能、特点.2学会常用照明灯具的安装工艺.3掌握常用照明灯具的安装技能.相关知识：相关知识：1照明灯具安装工艺要求照明灯具安装工艺要求 照明灯具安装的一般要求：各种灯具、开关、插座及所有附件，都必须安装牢固可靠，应符合规定的要求。壁灯及吸顶灯要牢固地敷设在建筑物的平面上；吊灯必须装有吊线盒，每只吊线盒一般只允许装一盏电灯（双管日光灯和特殊吊灯除外），日光灯和较大的吊灯必须采用金属链条或其他方法支持。灯具与附件的连接必须正确可靠。照明灯控制常有下列两种基本形式：一种是用一只单连开关控制一盏灯，其电路如图3.1所示。接线时，开关应接在相线上，这样在开关切断后，灯头就不会带电，以保证使用和维修的安全。另一种是用两只双连开关，在两个地方控制一盏灯，其电路如图3.2所示。这种形式通常用于楼梯或走廊上，在楼上楼下或走廊两端均可控制灯的接通和断开。图3.1 一只单连开关控制一盏灯 图3.2 两只双连开关控制一盏灯 2白炽灯的安装白炽灯的安装 白炽灯亦称钨丝灯泡，灯泡内充有惰性气体，当电流通过钨丝时，将灯丝加热到白炽状态而发光，白炽灯的功率一般在15300W。因其结构简单、使用可靠、价格低廉、便于安装和维修，故应用很广。室内白炽灯的安装方式常有吸顶式、壁式和悬吊式三种，如图3.3所示。图3.3 常用白炽灯的安装方式 下面以悬吊式为例介绍其具体安装步骤:（1）安装圆木。如图3.4所示，先在准备安装吊线盒的地方打孔，预埋木榫或尼龙胀管。在圆木底面用电工刀刻两条槽，在圆木中间钻三个小孔，然后将两根电源线端头分别嵌入圆木的两条槽内，并从两边小孔穿出，最后用木螺丝从中间小孔中将圆木紧固在木榫或尼龙胀管上。图3.4 圆木的安装 （2）安装吊线盒。如图3.5所示，先将圆木上的电线从吊线盒底座孔中穿出，用木螺丝将吊线盒紧固在圆木上。将穿出的电线剥头，分别接在吊线盒的接线柱上。按灯的安装高度取一段软电线，作为吊线盒和灯头的连接线，将上端接在吊线盒的接线柱上，下端准备接灯头。在离电线上端约5cm处打一个结，使结正好卡在接线孔里，以便承受灯具重量。图3.5 吊线盒的安装 （3）安装灯头。如图3.6所示，旋下灯头盖，将软线下端穿入灯头盖孔中。在离线头约3mm处也打一个结，把两个线头分别接在灯头的接线柱上，然后旋上灯头盖。若是螺口灯头，相线应接在与中心铜片相连的接线柱上，否则容易发生触电事故。在一般环境下灯头离地高度不低于2m，潮湿、危险场所不低于2.5m，如因生活、工作和生产需要而必须把电灯放低时，其离地高度不能低于1m，且应在电源引线上加绝缘管保护，并使用安全灯座。离地不足1m使用的电灯，必须采用36V以下的安全灯。图3.6 灯头的安装 图3.7 开关的安装 （4）安装开关。控制白炽灯的开关应串接在相线上，即相线通过开关再进灯头。一般拉线开关的安装高度离地面2.5m，扳动开关（包括明装或暗装）离地高度为1.4m。安装扳动开关时，方向要一致，一般向上为“合”，向下为“断”。安装拉线开关或明装扳动开关的步骤和方法与安装吊线盒大体相同，先安装圆木，再把开关安装在圆木上，如图3.7所示。（5）常见故障与处理方法。白炽灯线路比较简单，检修起来也比较容易，其常见故障与处理方法可参考表3.1。故 障 现 象造 成 原 因处 理 方 法灯泡不亮1.灯泡灯丝已断或灯座引线断开2.灯头或开关处的接线接触不良3.线路断路4.电源熔丝烧断 1.更换灯泡或灯头2.查明原因，加以紧固3.检查并接通线路4.查明原因并重新更换 灯泡忽亮忽暗或忽亮忽熄1.灯头或开关处接线松动2.熔丝接触不良3.灯丝与灯泡内电极忽接忽离4.电源电压不正常 1.查明原因，加以紧固2.加以紧固或更换3.更换灯泡4.采取措施，稳定电源电压 灯泡特亮1.灯泡断丝后搭丝（短路）使电流增大2.灯泡额定电压与线路电压不符3.电源电压过高 1.更换灯泡2.更换灯泡3.检查原因，排除线路故障 灯光暗淡1.灯泡陈旧，灯丝蒸发变细，电流减小2.灯泡额定电压与线路电压不符3.电源电压过低4.线路因潮湿或绝缘损坏有漏电现象 1.更换灯泡2.更换灯泡3.采取措施，提高电源电压4.检查线路，更换新线 表3.1 白炽灯常见故障与处理方法 3日光灯的安装日光灯的安装 日光灯又称荧光灯，它是由灯管、启辉器、镇流器、灯座和灯架等部件组成的。在灯管中充有水银蒸气和氩气，灯管内壁涂有荧光粉，灯管两端装有灯丝，通电后灯丝能发射电子轰击水银蒸气，使其电离，产生紫外线，激发荧光粉而发光。日光灯发光效率高、使用寿命长、光色较好、经济省电，故也被广泛使用。日光灯按功率分，常用的有6W、8W、15W、20W、30W、40W等多种；按外形分，常用的有直管形、U形、环形、盘形等多种；按发光颜色分，又分有日光色、冷光色、暖光色和白光色等多种。日光灯的安装方式有悬吊式和吸顶式，吸顶式安装时，灯架与天花板之间应留15mm 的间隙，以利通风，如图3.8所示。图3.8 日光灯的安装方式 具体安装步骤如下：（1）安装前的检查。安装前先检查灯管、镇流器、启辉器等有无损坏，镇流器和启辉器是否与灯管的功率相配合。特别注意，镇流器与日光灯管的功率必须一致，否则不能使用。（2）各部件安装。悬吊式安装时，应将镇流器用螺钉固定在灯架的中间位置；吸顶式安装时，不能将镇流器放在灯架上，以免散热困难，可将镇流器放在灯架外的其他位置。将启辉器座固定在灯架的一端或一侧边上
