1.0 一般要求
检验标准
序号
检验项目
质量要求
检验工具
检验频率
接收标准
1
规格型号
线缆外包装标识以及线缆型号应符合到货单型号要求。
/
常规检验
AQL=0
2
外观检验
表面光洁、 光泽均匀、 不偏芯、 无机械损伤、 压扁, 没有正常目力见到的杂质、 气泡、 气孔和显著颗粒, 不应有粗细不均和竹节型, 绝缘与导体线芯、 绝缘与绝缘、 绝缘与护套之间不得有粘连。
/
常规检验
AQL=0
3
标志丝印
线缆应有制造厂名, 产品型号和额定电压的连续标志;
/
常规检验
AQL=0
用浸过水的一团脱脂棉或一块棉布轻轻擦拭制造厂或商标、 绝缘线芯颜色或数字标志, 擦拭擦10次标志仍能清晰可见。
脱脂棉或棉布
常规检验
AQL=0
4
导体
圆铜线导体表面光洁、 无腐蚀生锈、 无机械损伤;
/
常规检验
AQL=0
镀锡圆铜线表面应光滑连续, 无脱落、 腐蚀现象;
/
常规检验
AQL=0
5
屏蔽
实物屏蔽材料、 方式应符合到货单型号要求, 无显著的漏线、 跳线及烯编现象。
/
常规检验
AQL=0
6
铠装
钢带铠装电缆不能有钢带漏包, 钢带生锈、 发黑;
/
常规检验
AQL=0
钢丝铠装需电缆分布均匀, 紧密整齐, 不得有松股、 跳出、 凸起。
/
常规检验
AQL=0
检验说明
1.常规检验: 每批次进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
2.定期检验: 每三个月进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
3.验证检验: 每批次进行验证供应商提供的相关检验报告。

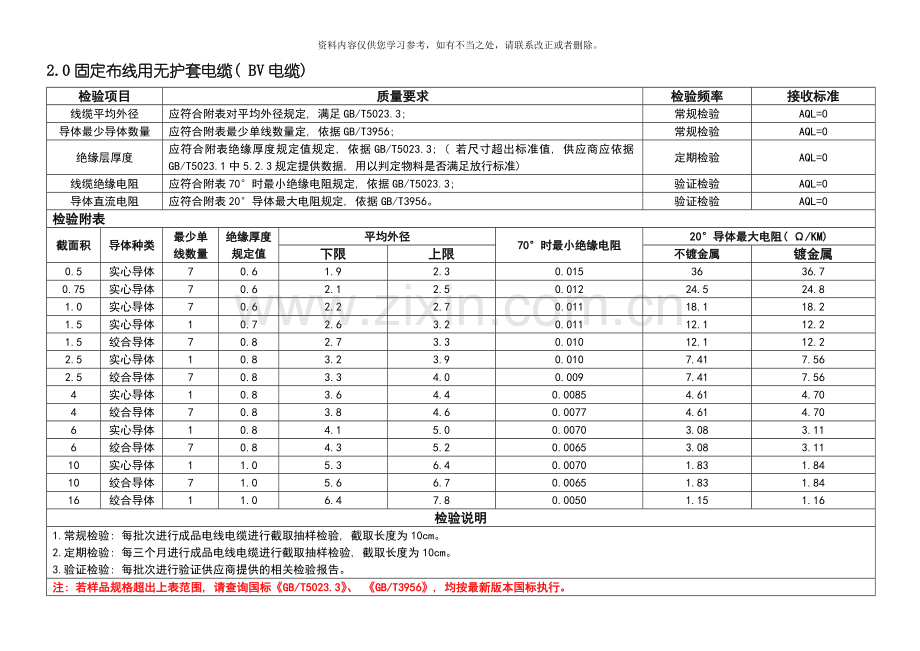

2.0固定布线用无护套电缆( BV电缆)
检验项目
质量要求
检验频率
接收标准
线缆平均外径
应符合附表对平均外径规定, 满足GB/T5023.3;
常规检验
AQL=0
导体最少导体数量
应符合附表最少单线数量定, 依据GB/T3956;
常规检验
AQL=0
绝缘层厚度
应符合附表绝缘厚度规定值规定, 依据GB/T5023.3; ( 若尺寸超出标准值, 供应商应依据GB/T5023.1中5.2.3规定提供数据, 用以判定物料是否满足放行标准)
定期检验
AQL=0
线缆绝缘电阻
应符合附表70°时最小绝缘电阻规定, 依据GB/T5023.3;
验证检验
AQL=0
导体直流电阻
应符合附表20°导体最大电阻规定, 依据GB/T3956。
验证检验
AQL=0
检验附表
截面积
导体种类
最少单线数量
绝缘厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
下限
上限
不镀金属
镀金属
0.5
实心导体
7
0.6
1.9
2.3
0.015
36
36.7
0.75
实心导体
7
0.6
2.1
2.5
0.012
24.5
24.8
1.0
实心导体
7
0.6
2.2
2.7
0.011
18.1
18.2
1.5
实心导体
1
0.7
2.6
3.2
0.011
12.1
12.2
1.5
绞合导体
7
0.8
2.7
3.3
0.010
12.1
12.2
2.5
实心导体
1
0.8
3.2
3.9
0.010
7.41
7.56
2.5
绞合导体
7
0.8
3.3
4.0
0.009
7.41
7.56
4
实心导体
1
0.8
3.6
4.4
0.0085
4.61
4.70
4
绞合导体
7
0.8
3.8
4.6
0.0077
4.61
4.70
6
实心导体
1
0.8
4.1
5.0
0.0070
3.08
3.11
6
绞合导体
7
0.8
4.3
5.2
0.0065
3.08
3.11
10
实心导体
1
1.0
5.3
6.4
0.0070
1.83
1.84
10
绞合导体
7
1.0
5.6
6.7
0.0065
1.83
1.84
16
绞合导体
1
1.0
6.4
7.8
0.0050
1.15
1.16
检验说明
1.常规检验: 每批次进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
2.定期检验: 每三个月进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
3.验证检验: 每批次进行验证供应商提供的相关检验报告。
注: 若样品规格超出上表范围, 请查询国标《GB/T5023.3》、 《GB/T3956》, 均按最新版本国标执行。

3.0固定布线用无护套电缆( RV电缆)
检验项目
质量要求
检验频率
接收标准
线缆平均外径
应符合附表平均外径规定, 依据GB/T5023.3;
常规检验
AQL=0
导体内最大导体直径
应符合附表最大单线直径规定, 依据GB/T3956;
常规检验
AQL=0
绝缘层厚度
应符合附表绝缘厚度规定值规定, 依据GB/T5023.3; ( 若尺寸超出标准值, 供应商应依据GB/T5023.1中5.2.3规定提供数据, 用以判定物料是否满足放行标准)
定期检验
AQL=0
线缆绝缘电阻
应符合附表70°时最小绝缘电阻规定, 依据GB/T5023.3;
验证检验
AQL=0
导体直流电阻
应符合附表20°导体最大电阻规定, 依据GB/T3956。
验证检验
AQL=0
检验附表
截面积
最大单线直径
绝缘厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
下限
上限
不镀金属
镀金属
0.5
0.21
0.6
2.1
2.5
0.013
39
40.1
0.75
0.21
0.6
2.2
2.7
0.011
26
26.7
1.0
0.21
0.6
2.4
2.8
0.010
19.5
20.0
1.5
0.26
0.7
2.8
3.4
0.010
13.3
13.7
2.5
0.26
0.8
3.4
4.1
0.009
7.98
8.21
4
0.31
0.8
3.9
4.8
0.007
4.95
5.09
6
0.31
0.8
4.4
5.3
0.006
3.30
3.39
10
0.41
1.0
5.7
6.8
0.0056
1.91
1.95
16
0.41
1.0
6.7
8.1
0.0046
1.21
1.24
25
0.41
1.2
8.4
10.2
0.0044
0.780
0.795
35
0.41
1.2
9.7
11.7
0.0038
0.554
0.565
50
0.41
1.4
11.5
13.9
0.0038
0.386
0.393
70
0.51
1.4
13.2
16.0
0.0032
0.272
0.277
检验说明
1.常规检验: 每批次进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
2.定期检验: 每三个月进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
3.验证检验: 每批次进行验证供应商提供的相关检验报告。
注: 若样品规格超出上表范围, 请查询国标《GB/T5023.3》、 《GB/T3956》, 均按最新版本国标执行。
4.0铜芯聚氯乙烯绝缘软电缆( BVR)
检验项目
质量要求
检验频率
接收标准
线缆平均外径
应符合附表平均外径规定, 依据JB8734.2;
常规检验
AQL=0
导体内最少导体数量
应符合附表最少单线数量规定, 依据JB8734.2;
常规检验
AQL=0
绝缘层厚度
应符合附表绝缘厚度规定值规定, 依据JB8734.2中6.3的规定;
定期检验
AQL=0
线缆绝缘电阻
应符合附表70°时最小绝缘电阻规定, 依据JB8734.2中6.3的规定;
验证检验
AQL=0
导体直流电阻
应符合附表20°导体最大电阻规定, 依据JB8734.2中6.2的规定。
验证检验
AQL=0
检验附表
截面积
最少单线数量
绝缘厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
下限
上限
不镀金属
镀金属
2.5
19
0.8
——
4.1
0.010
7.41
7.56
4
19
0.8
——
4.8
0.0079
4.61
4.70
6
19
0.8
——
5.3
0.0068
3.08
3.11
10
49
1.0
——
7.3
0.0066
1.83
1.74
16
49
1.0
——
8.6
0.0054
1.15
1.16
25
98
1.2
——
10.2
0.0051
0.727
0.734
35
133
1.2
——
11.7
0.0043
0.524
0.529
50
133
1.4
——
13.9
0.0042
0.387
0.391
70
189
1.4
——
16.0
0.0036
0.268
0.270
95
259
1.6
——
18.2
0.0036
0.193
0.195
120
259
1.6
——
20.2
0.0033
0.153
0.154
150
336
1.8
——
22.5
0.0033
0.124
0.126
185
427
2.0
——
24.9
0.0033
0.0991
0.100
检验说明
1.常规检验: 每批次进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
2.定期检验: 每三个月进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
3.验证检验: 每批次进行验证供应商提供的相关检验报告。
注: 该型号电缆无国家标准, 执行机械行业标准JB/T8734.2- , 以最新版本执行。

5.0固定布线用电缆( BVV电缆)
检验项目
质量要求
检验频率
接收标准
线缆平均外径
应符合附表平均外径规定, 依据GB/T5023.4;
常规检验
AQL=0
导体最少导体数量
应符合附表最少单线数量规定, 依据GB/T3956;
常规检验
AQL=0
绝缘层厚度
应符合附表绝缘厚度规定值规定, 依据GB/T5023.4; ( 若尺寸超出标准值, 供应商应依据GB/T5023.1中5.2.3规定提供数据, 用以判定物料是否满足放行标准)
定期检验
AQL=0
护套厚度
应符合附表护套厚度规定值规定, 依据GB/T5023.4; ( 若尺寸超出标准值, 供应商应依据GB/T5023.1中5.2.3规定提供数据, 用以判定物料是否满足放行标准)
定期检验
AQL=0
线缆绝缘电阻
应符合附表70°时最小绝缘电阻规定, 依据GB/T5023.3;
验证检验
AQL=0
导体直流电阻
应符合附表20°导体最大电阻规定, 依据GB/T3956。
验证检验
AQL=0
检验附表
截面积
导体种类
最少单线数量
绝缘厚度规定值
护套厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
下限
上限
不镀金属
镀金属
2*1.5
实心导体
1
0.7
1.2
7.6
10.0
0.011
12.1
12.2
2*1.5
绞合导体
7
0.7
1.2
7.8
10.5
0.010
12.1
12.2
2*2.5
实心导体
1
0.8
1.2
8.6
11.5
0.010
7.41
7.56
2*2.5
绞合导体
7
0.8
1.2
9.0
12.0
0.009
7.41
7.56
2*4
实心导体
1
0.8
1.2
9.6
12.5
0.0085
4.61
4.70
2*4
绞合导体
7
0.8
1.2
10.0
13.0
0.0077
4.61
4.70
2*6
实心导体
1
0.8
1.2
10.5
13.5
0.0070
3.08
3.11
2*6
绞合导体
7
0.8
1.2
11.0
14.0
0.0055
3.08
3.11
2*10
实心导体
1
1.0
1.4
13.0
16.5
0.0070
1.83
1.84
2*10
绞合导体
7
1.0
1.4
13.5
17.5
0.0055
1.8
1.84
3*1.5
实心导体
1
0.7
1.2
8.0
10.5
0.011
12.1
12.2
3*1.5
绞合导体
7
0.7
1.2
8.2
11.0
0.010
12.1
12.2
3*2.5
实心导体
1
0.8
1.2
9.2
12.0
0.010
7.41
7.56
3*2.5
绞合导体
7
0.8
1.2
9.4
12.5
0.009
7.41
7.56
3*4
实心导体
1
0.8
1.2
10.0
13.0
0.0085
4.61
4.70
3*4
绞合导体
7
0.8
1.2
10.5
13.5
0.0077
4.61
4.70
截面积
导体种类
最少单线数量
绝缘厚度规定值
护套厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
下限
上限
不镀金属
镀金属
3*6
实心导体
1
0.8
1.4
11.5
14.5
0.0070
3.08
3.11
3*6
绞合导体
7
0.8
1.4
12.0
15.5
0.0065
3.08
3.11
3*10
实心导体
1
1.0
1.4
14.0
17.5
0.0070
1.83
1.84
3*10
绞合导体
7
1.0
1.4
14.5
19.0
0.0065
1.8
1.84
4*1.5
实心导体
1
0.7
1.2
8.6
11.5
0.11
12.1
12.2
4*1.5
绞合导体
7
0. 7
1.2
9.0
12.0
0.010
12.1
12.2
4*2.5
实心导体
1
0.8
1.2
10.0
13.0
0.010
7.41
7.56
4*2.5
绞合导体
7
0.8
1.2
10.0
13.5
0.009
7.41
7.56
4*4
实心导体
1
0.8
1.4
11.5
14.5
0.0085
4.61
4.70
4*4
绞合导体
7
0.8
1.4
12.0
15.0
0.0077
4.61
4.70
4*6
实心导体
1
0.8
1.4
12.5
16.0
0.0070
3.08
3.11
4*6
绞合导体
7
0.8
1.4
13.0
17.0
0.0065
3.08
3.11
4*10
实心导体
1
1.0
1.4
15.5
19.0
0.0070
1.83
1.84
4*10
绞合导体
7
1.0
1.4
16.0
20.5
0.0065
1.8
1.84
5*1.5
实心导体
1
0.7
1.2
9.4
12.0
0.011
12.1
12.2
5*1.5
绞合导体
7
0.7
1.2
9.8
12.5
0.010
12.1
12.2
5*2.5
实心导体
1
0.8
1.2
11.0
14.0
0.010
7.41
7.56
5*2.5
绞合导体
7
0.8
1.2
11.0
14.5
0.009
7.41
7.56
5*4
实心导体
1
0.8
1.4
12.5
16.0
0.0085
4.61
4.70
5*4
绞合导体
7
0.8
1.4
13.0
17.0
0.0077
4.61
4.70
5*6
实心导体
1
0.8
1.4
13.5
17.5
0.0070
3.08
3.11
5*6
绞合导体
7
0.8
1.4
14.5
18.5
0.0065
3.08
3.11
检验说明
1.常规检验: 每批次进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
2.定期检验: 每三个月进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
3.验证检验: 每批次进行验证供应商提供的相关检验报告。
注: 若样品规格超出上表范围, 请查询国标《GB/T5023.4》、 《GB/T3956》, 均按最新版本执行。
6.0软电线( RVV/AVVR)
检验项目
质量要求
检验频率
接收标准
线缆平均外径
应符合附表平均外径规定, 依据GB/T5023.5中5.3.5;
常规检验
AQL=0
导体内最大导体直径
应符合附表最大单线直径规定, 依据GB/T3956中表2中”导体的最少单线数量”要求;
常规检验
AQL=0
绝缘层厚度
应符合附表绝缘厚度规定值规定, 依据GB/T5023.5中5.3.2的规定; ( 若尺寸超出标准值, 供应商应依据GB/T5023.1中5.2.3规定提供数据, 用以判定物料是否满足放行标准)
定期检验
AQL=0
护套厚度
应符合附表护套厚度规定值规定, 依据GB/T5023.5中5.3.4的规定; ( 若尺寸超出标准值, 供应商应依据GB/T5023.1中5.5.3规定提供数据, 用以判定物料是否满足放行标准)
定期检验
AQL=0
线缆绝缘电阻
应符合附表70°时最小绝缘电阻规定, 依据GB/T5023.5中5.3.2的规定;
验证检验
AQL=0
导体直流电阻
应符合附表20°导体最大电阻规定, 依据GB/T3956中5.1.2以及5.2.2的规定。
验证检验
AQL=0
检验附表
截面积
最大单线直径
绝缘厚度规定值
护套厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
下限
上限
不镀金属
镀金属
2*0.08
0.13
0.4
0.6
3.1或2.3*3.4
4.1或2.7*4.1
0.018
247
254
2*0.12
0.16
0.4
0.6
3.3或2.4*3.6
4.3或2.8*4.3
0.016
158
163
2*0.02
0.16
0.4
0.6
3.6或2.5*3.9
4.7或3.0*4.7
0.014
92.3
95.0
2*0.3
0.16
0.5
0.6
4.1或2.8*4.4
5.3或3.4*5.3
0.014
69.2
71.2
2*0.4
0.16
0.5
0.6
4.4或2.9*4.7
5.7或3.5*5.7
0.013
48.2
49.6
2*0.5
0.21
0.5
0.6
4.6或3.0*4.9
5.9或3.7*5.9
0.012
39.0
40.1
2*0.75
0.21
0.6
0.8
5.7或3.7*6.0
7.2或4.5*7.2
0.011
26.0
26.7
2*1
0.21
0.6
0.8
5.9或3.9*6.2
7.5或4.7*7.5
0.010
19.5
20.0
2*1.5
0.26
0.7
0.8
6.8
8.6
0.010
13.3
13.7
2*2.5
0.26
0.8
1.0
8.4
10.6
0.009
7.98
8.21
2*4
0.31
0.8
1.0
10.0或5.9*8.6
12.4或7.9*11.8
0.0079
4.95
5.09
2*6
0.31
0.8
1.1
10.6或6.5*10.0
13.9或8.8*13.4
0.0069
3.30
3.39
2*10
0.41
1.0
1.2
13.3
17.2
0.0066
1.91
1.95
3*0.12
0.16
0.4
0.6
3.4
4.5
0.016
158
163
3*0.2
0.16
0.4
0.6
3.8
4.9
0.014
92.3
95.0
3*0.3
0.16
0.5
0.6
4.4
5.7
0.014
69.2
71.2
截面积
最大单线直径
绝缘厚度规定值
护套厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
下限
上限
不镀金属
镀金属
3*0.4
0.16
0.5
0.6
4.7
6.0
0.013
48.2
49.6
3*0.5
0.21
0.5
0.6
4.9
6.3
0.12
39.0
41.0
3*0.75
0.21
0.6
0.8
6.0
7.6
0.011
26.0
26.7
3*1
0.21
0.6
0.8
6.3
8.0
0.010
19.5
20.0
3*1.5
0.26
0.7
0.9
7.4
9.4
0.010
13.3
13.7
3*2.5
0.26
0.8
1.1
9.2
11.4
0.009
7.98
8.21
3*4
0.31
0.8
1.2
10.8
13.5
0.0079
4.95
5.09
3*6
0.31
0.8
1.2
11.5
15.0
0.0069
3.30
3.39
3*10
0.41
1.0
1.4
14.6
18.8
0.0066
1.91
1.95
4*.012
0.16
0. 4
0.6
3.8
4.9
0.016
158
163
4*0.2
0.16
0.4
0.6
4.2
5.4
0.014
92.3
95.0
4*0.3
0.16
0.5
0.6
4.8
6.2
0.014
69.2
71.2
4*0.4
0.16
0.5
0.6
5.1
6.6
0.013
48.2
49.6
4*0.75
0.21
0.6
0.8
6.6
8.3
0.011
26.0
26.7
4*1
0.21
0.6
0.9
7.1
9.0
0.010
19.5
20.0
4*0.15
0.26
1.7
1.0
8.4
10.5
0.010
13.3
13.7
4*2.5
0.26
0.8
1.1
10.1
12.5
0.009
7.98
8.21
4*4
0.31
0.8
1.2
11.8
14.6
0.0079
4.5
5.09
4*6
0.31
0.8
1.2
12.7
16.4
0.0069
3.30
3.39
4*10
0.41
1.0

16.1
20.5
0.0066
1.91
1.95
5*0.12
0.16
0.4
0.6
4.1
5.3
0.016
158
163
5.02
0.16
0.4
0.6
4.5
5.8
0.014
92.3
95.0
5.03
0.16
0.5
0.6
5.3
6.7
0.014
69.2
71.2
5.04
0.16
0.5
0.6
5.6
7.2
0.013
48.2
49.6
5*0.75
0.21
0.6
0.9
7.4
9.3
0.011
26.0
26.7
5*1
0.21
0.6
0.9
7.8
9.8
0.010
19.5
20.0
5*1.5
0.26
0.7
1.1
9.3
11.6
0.010
13.3
13.7
截面积
最大单线直径
绝缘厚度规定值
护套厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
下限
上限
不镀金属
镀金属
5*2.5
0.26
0.8
1.2
7.4
9.3
0.009
7.98
8.21
5*4
0.31
0.8
1.4
13.3
16.5
0.0079
4.95
5.09
5*6
0.31
0.8
1.4
14.3
18.4
0.0069
3.30
3.39
5*10
0.41
1.0
1.6
18.1
22.9
0.0066
1.91
1.95
检验说明
1.常规检验: 每批次进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
2.定期检验: 每三个月进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
3.验证检验: 每批次进行验证供应商提供的相关检验报告。
注1: 若样品规格超出上表范围, 请查询标准《GB/T5023.5》、 《GB/T3956》、 《JB/T8734.4》, 均按最新版本标准执行。
注2: 截面积在0.5平方以下电缆, 查询《JB/T8734.4》( 不含0.5平方)

8.0聚氯乙烯绝缘聚氯乙烯护套屏蔽软线( RVVP)
检验项目
质量要求
检验频率
接收标准
线缆平均外径
应符合附表平均外径规定, 依据JB/T8734.5中6.7;
常规检验
AQL=0
导体中最大导体直径
应符合附表最大单线直径规定, 依据JB/T8734.5中6.2;
常规检验
AQL=0
绝缘层厚度
应符合附表护套厚度规定值规定, 依据JB/T8734.5中6.3;
定期检验
AQL=0
护套厚度
应符合附表平均外径规定, 依据JB/T8734.5中6.6;
定期检验
AQL=0
屏蔽单线直径标称值
应符合附表护套厚度规定值规定, 依据JB/T8734.5中6.5.2。
定期检验
AQL=0
线缆绝缘电阻
应符合附表70°时最小绝缘电阻规定, 依据JB/T8734.5中6.3;
验证检验
AQL=0
导体直流电阻
应符合附表20°导体最大电阻规定, 依据JB/T8734.5中6.6;
验证检验
AQL=0
检验附表
芯数*导体截面积
最大单线直径
绝缘厚度规定值
护套厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
上限
下限
不镀金属
镀金属
4*0.12
0.16
0.4
0.6
4.5
5.8
0.016
158
163
4*0.2
0.16
0.4
0.6
4.9
6.2
0.013
92.3
95.0
4*0.3
0.16
0.5
0.6
5.5
7.0
0.014
69.2
71.2
4*0.4
0.16
0.5
0.6
5.9
7.5
0.012
48.2
49.6
4*0.5
0.21
0.5
0.8
6.5
8.9
0.012
39
40.1
4*0.75
0.21
0.5
0.8
6.8
9.3
0.010
26
26.7
4*1.0
0.21
0.6
0.9
7.8
10.5
0.011
19.5
20.0
4*1.5
0.26
0.6
0.9
8.4
11.5
0.0094
13.3
13.7
4*2.5
0.26
0.7
1.0
10.1
13.6
0.0096
7.98
8.21
5*0.12
0.16
0.4
0.6
4.8
6.2
0.016
158
163
5*0.2
0.16
0.4
0.6
5.3
6.7
0.013
92.3
95.0
5*0.3
0.16
0.5
0.6
6.0
7.6
0.014
69.2
71.2
5*0.4
0.16
0.5
0.6
6.4
8.1
0.012
48.2
49.6
5*0.5
0.21
0.5
0.8
7.0
9.5
0.012
39.0
40.1
5*0.75
0.21
0.5
0.8
7.4
10.0
0.010
26.0
26.7
5*1.0
0.21
0.6
0.9
8.5
11.3
0.011
19.5
20.0
芯数*导体截面积
最大单线直径
绝缘厚度规定值
护套厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
上限
下限
不镀金属
镀金属
5*1.5
0.26
0.6
1.0
9.6
12.6
0.0094
13.3
13.7
5*2.5
0.26
0.7
1.1
11.5
14.9
0.0086
7.98
8.21
6-7*0.12
0.16
0.4
0.6
5.2
6.6
0.016
158
163
6-7*0.2
0.16
0.4
0.6
5.7
7.2
0.013
92.3
95.0
6-7*0.3
0.16
0.5
0.6
6.5
8.2
0.014
69.2
71.2
6-7*0.4
0.16
0.5
0.8
7.3
9.2
0.012
48.2
49.6
6-7*0.5
0.21
0.5
0.8
7.6
10.2
0.012
39.0
40.1
6-7*0.75
0.21
0.5
0.8
8.0
10.7
0.010
26.0
26.7
6-7*1.0
0.21
0.6
1.0
9.4
12.4
0.011
19.5
20.0
6-7*1.5
0.26
0.6
1.0
10.4
13.6
0.0094
13.3
13.7
6-7*2.5
0.26
0.7
1.1
12.4
16.1
0.0086
7.98
8.21
检验说明
1.常规检验: 每批次进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
2.定期检验: 每三个月进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
3.验证检验: 每批次进行验证供应商提供的相关检验报告。
注1: 若样品规格超出上表范围, 请查询标准《JB/T8734.5》, 按最新版本标准执行。

9.0聚氯乙烯绝缘聚氯乙烯屏蔽对绞线( RVVPS)
检验项目
质量要求
检验频率
接收标准
线缆平均外径
应符合附表平均外径规定, 依据JB/T8734.5中6.7;
常规检验
AQL=0
导体中最大导体直径
应符合附表最大单线直径规定, 依据JB/T8734.5中6.2;
常规检验
AQL=0
绝缘层厚度
应符合附表绝缘厚度规定值规定, 依据JB/T8734.5中6.3;
定期检验
AQL=0
护套厚度
应符合附表护套厚度规定值规定, 依据JB/T8734.5中6.6;
定期检验
AQL=0
线缆绝缘电阻
应符合附表70°时最小绝缘电阻规定, 依据JB/T8734.5中6.3;
验证检验
AQL=0
导体直流电阻
应符合附表20°导体最大电阻规定, 依据JB/T8734.5中6.6;
验证检验
AQL=0
检验附表
对数*芯数*导体截面积
最大单线直径
绝缘厚度规定值
护套厚度规定值
平均外径
70°时最小绝缘电阻
20°导体最大电阻( Ω/KM)
上限
下限
不镀金属
镀锡铜芯
2*2*0.12
0.16
0.4
0.8
5.1
8.2
0.016
167
173
2*2*0.2
0.16
0.4
0.8
5.5
8.9
0.013
97.8
101
2*2*0.3
0.16
0.5
0.8
6.3
10.2
0.014
73.4
75.5
2*2*0.4
0.16
0.5
0.8
6.5
10.6
0.012
51.1
52.6
2*2*0.5
0.21
0.5
0.9
7.3
11.7
0.012
41.4
42.5
2*2*0.75
0.21
0.52
1.0
8.0
12.8
0.010
27.6
28.3
2*2*1.0
0.21
0.6
1.0
8.9
14.2
0.011
20.7
21.2
2*2*1.5
0.26
0.6
1.0
9.6
15.4
0.0094
14.1
14.5
2*2*2.5
0.26
0.7
1.1
11.8
18.9
0.0086
8.47
8.71
检验说明
1.常规检验: 每批次进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
2.定期检验: 每三个月进行成品电线电缆进行截取抽样检验, 截取长度为10cm。
3.验证检验: 每批次进行验证供应商提供的相关检验报告。
注1: 若样品规格超出上表范围, 请查询标准《JB/T8734.5》, 按最新版本标准执行。

10.网线标准
检验项目
质量要求
检验频率
接收标准
外观检验
水晶头无破损、 腐蚀生锈、 卡扣完好;
常规检验
AQL=0
丝印要求清晰, 并使用湿棉布擦拭10次后仍能清晰可见;
网线护套表面光洁元整、 光泽均匀、 不偏芯、 无机械损伤、 压扁, 没有正常目力见到的杂质、 气泡、 气孔和显著颗粒, 不应有粗细不均和竹节型。
网线原材
依据检验附表对原材网线进行检验
定制网线特性
定制网线需要测量导通, 依据检验附表”导通”项进行检验。
常规检验
AQL=0
检验附表
物料编码
名称
长度( 米)
导通
水晶头
铝箔屏蔽厚度
编织屏蔽直径
排流线直径
导体直径
护套厚度最小值
不镀锡
镀锡

阻水网线五类/带屏蔽/黑色/NETWORK-250A-P/HSYVP-5
——
——
——
0.012
0.1±0.03
0.5±0.005
0.5+0.01
