27滚动轴承.pptx

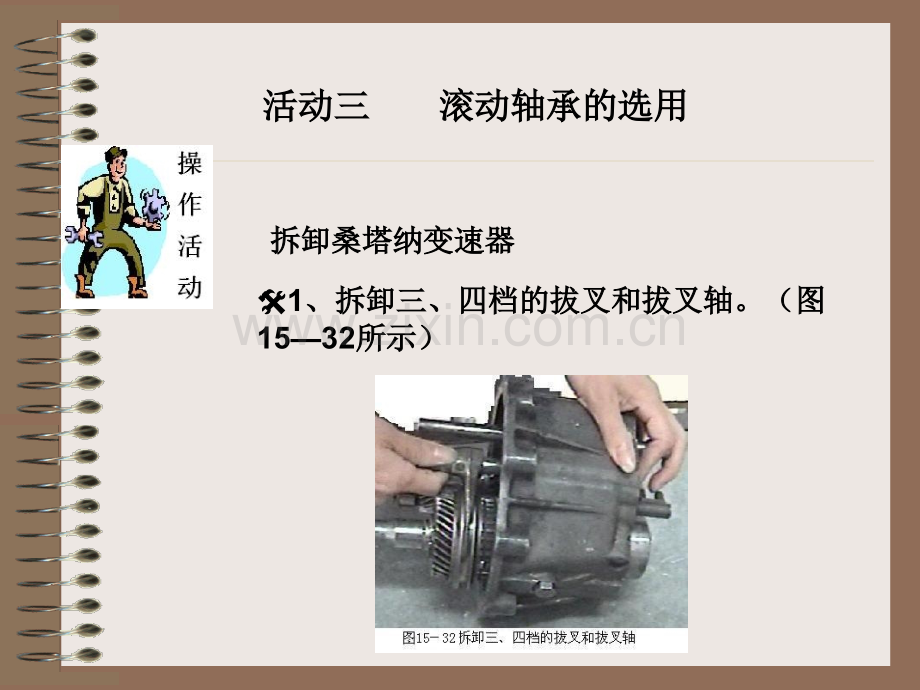

活动三活动三 滚动轴承的选用滚动轴承的选用教学目的：1.了解滚动轴承的结构和代号。2.掌握滚动轴承的分类和特点。3.了解滚动轴承失效和类型选择的因素。教学安排：12汽修一班：2013年6月25日 星期二 4.5节 12汽修二班：2013年6月24日 星期一 1.2节 活动三活动三 滚动轴承的选用滚动轴承的选用拆卸桑塔纳变速器拆卸桑塔纳变速器1、拆卸三、四档的拔叉和拔叉轴。（图、拆卸三、四档的拔叉和拔叉轴。（图1532所示）所示）2、拆卸输入轴的挡圈、轴承、取出输入轴。、拆卸输入轴的挡圈、轴承、取出输入轴。（图（图1533所示）所示）3、拆卸倒档轴、倒档齿、倒档拔叉。、拆卸倒档轴、倒档齿、倒档拔叉。4、拆卸输出轴的螺母、轴承、取出输出轴。、拆卸输出轴的螺母、轴承、取出输出轴。（图（图1534所示）所示）桑车四档变速器采用滚动轴承作为支桑车四档变速器采用滚动轴承作为支承传动轴，你能分析出结构和特点吗？承传动轴，你能分析出结构和特点吗？1、滚动轴承的结构。、滚动轴承的结构。2、滚动轴承的分类和特点。、滚动轴承的分类和特点。3、滚动轴承的代号。、滚动轴承的代号。4、滚动轴承失效、类型选用的考虑因素。、滚动轴承失效、类型选用的考虑因素。一、滑动轴承一、滑动轴承1.轴承的作用：轴承的作用：轴承是支承机器转动或摆动的零件。其主要功用为：轴承是支承机器转动或摆动的零件。其主要功用为：1）支承轴及轴上零件，并保持轴的旋转精度；）支承轴及轴上零件，并保持轴的旋转精度；2）减小转轴与支承之间的摩擦与磨损。）减小转轴与支承之间的摩擦与磨损。根据轴承工作摩擦的性质不同，轴承可分为滑动轴根据轴承工作摩擦的性质不同，轴承可分为滑动轴承和滚动轴承两种。承和滚动轴承两种。2.滑动轴承的类型与结构滑动轴承的类型与结构1).滑动轴承的及特点滑动轴承的及特点滑动轴承主要承受轴与轴承之间的摩擦。滑动轴承主要承受轴与轴承之间的摩擦。特点：特点：结构简单、成本低廉，但轴套磨损后轴承间结构简单、成本低廉，但轴套磨损后轴承间隙过大无法调整，不便装拆粗重的轴。隙过大无法调整，不便装拆粗重的轴。应用：应用：用于高速、重载、有冲击的场合。用于高速、重载、有冲击的场合。一、滑动轴承一、滑动轴承2）.滑动轴承的分类滑动轴承的分类 （1）按承受载荷的方向不同，可分为按承受载荷的方向不同，可分为径向滑动径向滑动轴承轴承（承受径向载荷）（承受径向载荷）和推力滑动轴承和推力滑动轴承（承受轴（承受轴向载荷），汽车上常用径向滑动轴承。向载荷），汽车上常用径向滑动轴承。（2）径向滑动轴承径向滑动轴承按结构形式分为两种：整体按结构形式分为两种：整体式滑动轴承和对开式滑动轴承。式滑动轴承和对开式滑动轴承。.整体式滑动轴承：整体式滑动轴承：汽车发动机中的连杆汽车发动机中的连杆小头，用来安装活塞销以连接活塞。小头，用来安装活塞销以连接活塞。特点：特点：结构简单、成本低结构简单、成本低廉，但轴套磨损后轴承廉，但轴套磨损后轴承间隙过大无法调整，不间隙过大无法调整，不便装拆粗重的轴。便装拆粗重的轴。应用：应用：用于高速、重载、用于高速、重载、有冲击的场合。有冲击的场合。对开式滑动轴承：对开式滑动轴承：汽车发动机中的连杆轴汽车发动机中的连杆轴承，用来连接曲轴。承，用来连接曲轴。特点：特点：轴承装拆轴承装拆方便，轴瓦磨方便，轴瓦磨损后便于调整损后便于调整轴承间隙。轴承间隙。3.轴瓦与轴承衬轴瓦与轴承衬1）轴瓦：）轴瓦：形似瓦片，俗称轴瓦。有两形似瓦片，俗称轴瓦。有两个半圆形的瓦片组成。个半圆形的瓦片组成。（1）轴瓦的结构：）轴瓦的结构：有上下两片，轴瓦非承重区表面开有上下两片，轴瓦非承重区表面开有进油口和油沟，以利于润滑油均匀分布在两个轴径有进油口和油沟，以利于润滑油均匀分布在两个轴径上。上。（2）轴瓦的应用：）轴瓦的应用：轴瓦主要用于承托发动机的轴瓦主要用于承托发动机的曲轴和连杆。曲轴和连杆。轴瓦的油孔和油槽的作用是用以贮油，保证润滑。轴瓦的油孔和油槽的作用是用以贮油，保证润滑。2）轴承衬：）轴承衬：为了提高为了提高承载能力，可采用承载能力，可采用在轴瓦上浇筑轴承在轴瓦上浇筑轴承衬的结构。轴承衬衬的结构。轴承衬的厚度一般为的厚度一般为5-6Mmm.（3）轴瓦的分类：）轴瓦的分类：轴瓦有薄壁和轴瓦有薄壁和厚壁两种，又有单金属片和双厚壁两种，又有单金属片和双金属片之分。金属片之分。二、滚动轴承的结构二、滚动轴承的结构1.滚动轴承形状（图滚动轴承形状（图1535所示）所示）2、滚动轴承结构：、滚动轴承结构：滚动轴承严格来说是一个组合滚动轴承严格来说是一个组合标准件，其基本结构如图所示。标准件，其基本结构如图所示。它主要有它主要有内圈、外圈、滚动体内圈、外圈、滚动体和保持架和保持架等四个部分所组成。等四个部分所组成。各零件的作用：各零件的作用：内圈：内圈：支撑轴；支撑轴；外圈：外圈：支撑零件或轴系；支撑零件或轴系；滚动体滚动体：在滚道中滚动；：在滚道中滚动；保持架保持架:将滚动体分开。将滚动体分开。滚动体有球、滚动体有球、圆锥滚子、圆锥滚子、圆柱滚子、圆柱滚子、鼓形滚子和滚针鼓形滚子和滚针等几种形状。（图等几种形状。（图1537所示）所示）二、滚动轴承的结构二、滚动轴承的结构3.滚动体形状（图滚动体形状（图1537所示）所示）三：滚动轴承的分类和特点三：滚动轴承的分类和特点2、滚动轴承分类：、滚动轴承分类：滚动轴承按承受载荷的方向可分为四类：滚动轴承按承受载荷的方向可分为四类：1、滚动轴承特点：、滚动轴承特点：优点：摩擦阻力小、启动灵敏、效率高、润滑简便、优点：摩擦阻力小、启动灵敏、效率高、润滑简便、和易于互换等。和易于互换等。缺点：抗冲击能力差、高速时出现噪音。缺点：抗冲击能力差、高速时出现噪音。向心轴承向心轴承 推力轴承推力轴承 向心角接触轴承向心角接触轴承 推力角接触轴承推力角接触轴承向心轴承向心轴承 主要承受径向载荷，如深沟球轴承。（图主要承受径向载荷，如深沟球轴承。（图1538所示）所示）深沟球轴承的深沟球轴承的图样表示图样表示 推力轴承推力轴承 仅能承受轴向载荷，如推力球轴承。（图仅能承受轴向载荷，如推力球轴承。（图1539所示）所示）推力球轴承的推力球轴承的图样表示图样表示 向心角接触轴承向心角接触轴承 能同时承受径向载荷和轴向载荷，如圆锥滚子轴承。能同时承受径向载荷和轴向载荷，如圆锥滚子轴承。（图（图1540所示）所示）圆锥滚子轴圆锥滚子轴承的图样表承的图样表示示 推力角接触轴承推力角接触轴承 能承受轴向载荷，也可以承受较小的径向载荷。能承受轴向载荷，也可以承受较小的径向载荷。如推力调心滚子轴承、推力圆锥小滚子轴承等。如推力调心滚子轴承、推力圆锥小滚子轴承等。四、滚动轴承的代号四、滚动轴承的代号 由于滚动轴承的类型和尺寸繁多，为了便于生产和选用，由于滚动轴承的类型和尺寸繁多，为了便于生产和选用，国家标准规定了轴承的代号，并打印在轴承的端面上。国家标准规定了轴承的代号，并打印在轴承的端面上。代号由一个汉语拼音字母及代号由一个汉语拼音字母及7位数组成，各个位置所代表位数组成，各个位置所代表的意义如下：的意义如下：轴承内径外廓系列轴承类型特殊结构宽度系列精度等级滚动轴承代号标注举例：滚动轴承代号标注举例：62106轴承类型代号，深沟球轴承轴承类型代号，深沟球轴承2尺尺寸寸系系列列0.2,宽宽度度系系列列为为0省省略略，直径系列直径系列210内径直内径直d=50mm轴承内径表示：轴承内径表示：代号代号 00 01 02 03 0499 内径（内径（mm）10 12 15 17数字数字 5 外廓系列（直径系列）表示：外廓系列（直径系列）表示：100特轻系列特轻系列200轻窄系列轻窄系列300中窄系列中窄系列400重窄系列重窄系列500轻宽系列轻宽系列600中宽系列中宽系列7311N2206 请根据滚动轴承的代号，说明标注的含义请根据滚动轴承的代号，说明标注的含义.常用滚动轴承的类型代号常用滚动轴承的类型代号 五、滚动轴承类型选用的考虑因素五、滚动轴承类型选用的考虑因素 1、考虑承受载荷的大小、方向和性质。、考虑承受载荷的大小、方向和性质。载荷小而平稳时，可选用球轴承；载荷在而有冲载荷小而平稳时，可选用球轴承；载荷在而有冲击时，宜选用滚子轴承。击时，宜选用滚子轴承。轴承仅承受径向载荷时，可选用向心球轴承或向轴承仅承受径向载荷时，可选用向心球轴承或向心短圆柱滚子轴承；当仅受轴向载荷时，可选用推力心短圆柱滚子轴承；当仅受轴向载荷时，可选用推力轴承。轴承。轴承同时承受径向和轴向时，应根据径向载荷轴承同时承受径向和轴向时，应根据径向载荷R和轴向载荷和轴向载荷A的相对值来考虑：的相对值来考虑：五、滚动轴承类型选用的考虑因素五、滚动轴承类型选用的考虑因素 1）当）当A比比R小得很多时，选用向心球轴承。小得很多时，选用向心球轴承。2）当）当AR时，可选用接触角时，可选用接触角大的向心推力球轴承和推大的向心推力球轴承和推角角大的圆锥滚子轴承。大的圆锥滚子轴承。4）当）当A比比R大得很多时，则可将推力轴承和向心轴承组大得很多时，则可将推力轴承和向心轴承组合使用，分别承受轴向和径向载荷。合使用，分别承受轴向和径向载荷。2、考虑轴承的转速、考虑轴承的转速 当轴承的尺寸和精度相同时，球轴当轴承的尺寸和精度相同时，球轴承的极限转速比滚子轴承高，所以球轴承的极限转速比滚子轴承高，所以球轴承宜用于转速高的轴上。承宜用于转速高的轴上。受轴向载荷受轴向载荷A较大的高速，最好选较大的高速，最好选用向心推力球轴承。用向心推力球轴承。六、滚动轴承的失效形式六、滚动轴承的失效形式 1、疲劳点蚀、疲劳点蚀 在径向载荷作用下，轴承的内圈、外在径向载荷作用下，轴承的内圈、外圈下部与滚动体接触处产生应力和弹性变圈下部与滚动体接触处产生应力和弹性变形，其大小随着接触点的位置不同而变化，形，其大小随着接触点的位置不同而变化，当接触应力循环次数达到一定数值时，内当接触应力循环次数达到一定数值时，内外圈滚道或滚动体表面就会发生疲劳点蚀，外圈滚道或滚动体表面就会发生疲劳点蚀，使滚动轴承产生振动和噪音，旋转精度随使滚动轴承产生振动和噪音，旋转精度随之降低，从而失去工作能力。之降低，从而失去工作能力。2、塑性变形、塑性变形 滚动轴承在很大静载荷或冲击载荷滚动轴承在很大静载荷或冲击载荷作用下，内外圈滚道或滚动体表面上的作用下，内外圈滚道或滚动体表面上的局部应力超过材料的屈服极限，出现凹局部应力超过材料的屈服极限，出现凹坑，即塑性变形，此时滚动承轴的摩擦坑，即塑性变形，此时滚动承轴的摩擦力矩、振动和噪音都将增大，旋转精度力矩、振动和噪音都将增大，旋转精度也随之降低，轴承即失效。也随之降低，轴承即失效。六、滚动轴承的失效形式六、滚动轴承的失效形式 3、磨损、磨损 使用时密封润滑不良，维护保养不当，也会导致承轴严使用时密封润滑不良，维护保养不当，也会导致承轴严重磨损而失效。重磨损而失效。进入轴承间隙间的硬颗粒（如灰尘、砂粒等）有的嵌入轴承表面，有的游离于间隙中并随轴一起转动，它们都将对轴颈和轴承表面起研磨作用。在起动、停车或轴颈发生边缘接触时，它们都加剧轴承磨损，导致几何形状改变、精度丧失，轴间隙加大，使轴承性能在预期寿命前急剧恶化。学生姓名学生姓名日期日期自评自评互评互评师评师评1、你知道轴和轴承的种类了吗？、你知道轴和轴承的种类了吗？2、你知道滚动轴承的组成与各部分的作用吗？、你知道滚动轴承的组成与各部分的作用吗？3、转轴要有足够的强度吗？你能说出原因吗？、转轴要有足够的强度吗？你能说出原因吗？4、连杆轴承是滑动轴承，上面为什么有油孔和油槽？、连杆轴承是滑动轴承，上面为什么有油孔和油槽？5、双列角接触轴承代号为、双列角接触轴承代号为0吗？吗？6、活动过程中环保意识和团队协作做得好吗？、活动过程中环保意识和团队协作做得好吗？学习体会学习体会1、拆装变速器是零件有序安装重要吗？为什么、拆装变速器是零件有序安装重要吗？为什么?2、活动中哪项技能动作最难操作、活动中哪项技能动作最难操作?为什么？为什么？3、活动中哪个技能操作方法可以改正以使操作更方便实、活动中哪个技能操作方法可以改正以使操作更方便实用？请写出操作过程。（请同学们大胆创新，共同研讨。）用？请写出操作过程。（请同学们大胆创新，共同研讨。）4、你还有哪些要求与设想？还有哪些方面不能理解？、你还有哪些要求与设想？还有哪些方面不能理解？总体评价总体评价老师签名老师签名
