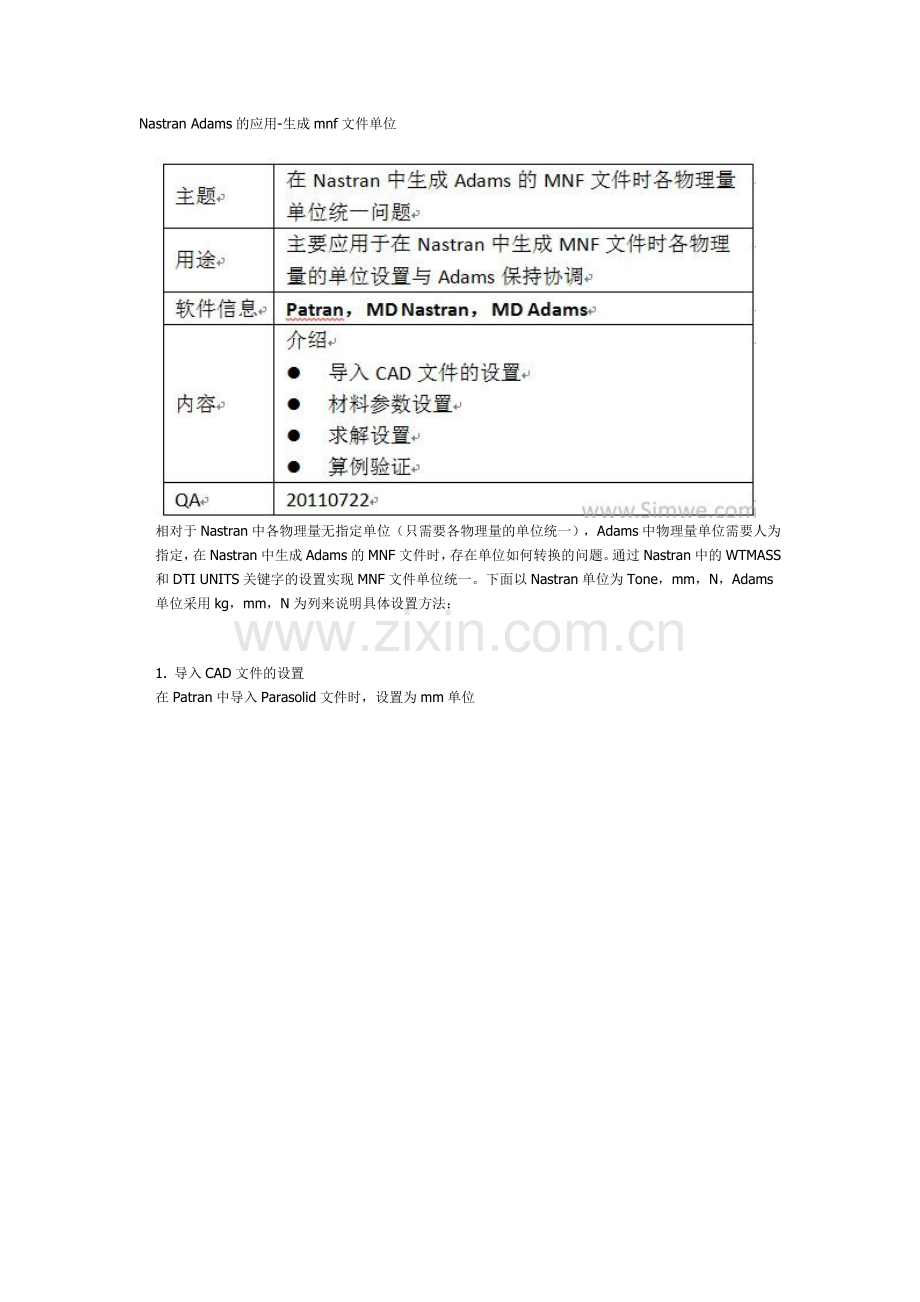

Nastran Adams的应用-生成mnf文件单位

相对于Nastran中各物理量无指定单位（只需要各物理量的单位统一），Adams中物理量单位需要人为指定，在Nastran中生成Adams的MNF文件时，存在单位如何转换的问题。通过Nastran中的WTMASS和DTI UNITS关键字的设置实现MNF文件单位统一。下面以Nastran单位为Tone，mm，N，Adams单位采用kg，mm，N为列来说明具体设置方法：

1. 导入CAD文件的设置

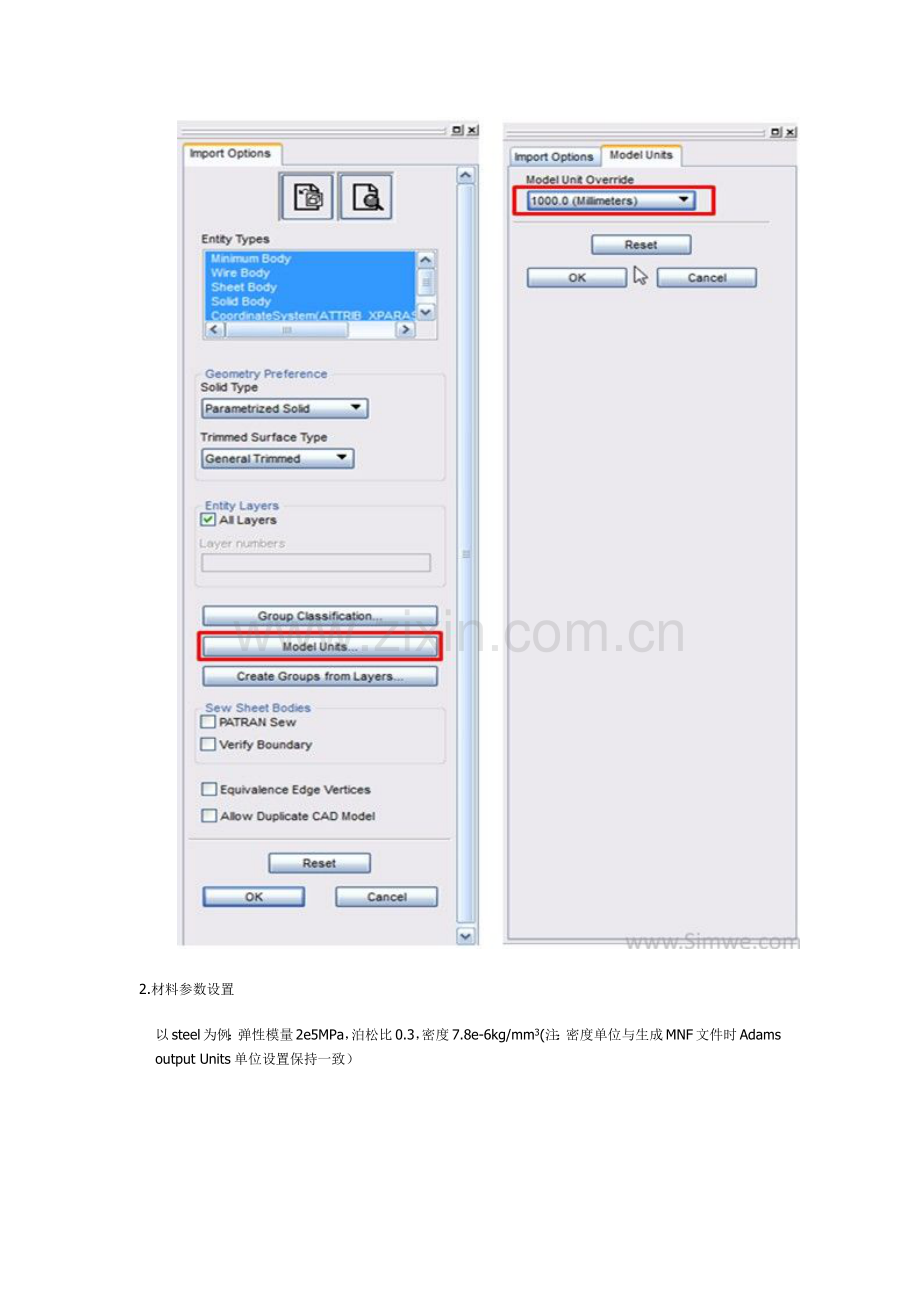

在Patran中导入Parasolid文件时，设置为mm单位

2.材料参数设置
以steel为例：弹性模量2e5MPa，泊松比0.3，密度7.8e-6kg/mm3(注：密度单位与生成MNF文件时Adams output Units单位设置保持一致）

3.求解设置
Patran中的设置：

对应的Nastran Bulk Data：
PARAM WTMASS 0.001（将质量由kg转换为Tone保证Nastran中单位统一封闭）
DTI UNITS 1 KG N MM S （设置Adams Output Units）
4. 算例验证
以一个杆件为算例验证上述设置方法
杆件质量为1.065kg，长度单位为mm，材料为steel，在Nastran中采用封闭单位求解其自由模态的第一阶非零的固有频率为1903.9Hz。由于在Adams中采用的是mm，kg，N，s的单位，因此用上述设置方法进行重新设置，生成MNF文件。最终得到的结果为：
Nastran计算结果为1093.9Hz
MNF文件导入到Adams中的结果为1093.85Hz

Adams中得到杆的重量为10.65N
