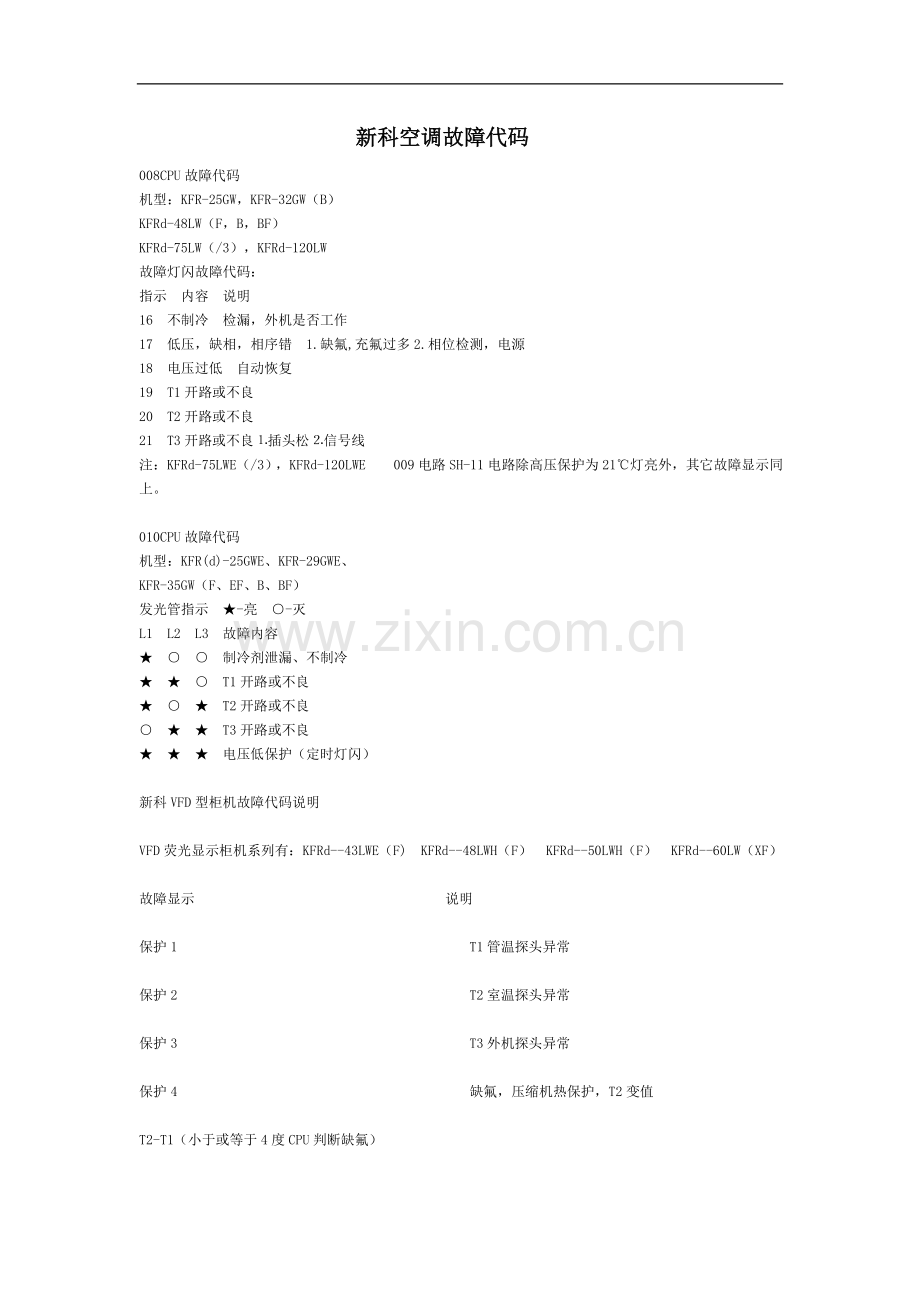

新科空调故障代码.doc

新科空调故障代码008CPU故障代码 机型：KFR-25GW，KFR-32GW（B） KFRd-48LW（F，B，BF） KFRd-75LW（/3），KFRd-120LW 故障灯闪故障代码： 指示内容说明 16不制冷检漏，外机是否工作 17低压，缺相，相序错1.缺氟,充氟过多2.相位检测，电源 18电压过低自动恢复 19T1开路或不良 20T2开路或不良 21T3开路或不良插头松信号线 注：KFRd-75LWE（/3），KFRd-120LWE009电路SH-11电路除高压保护为21灯亮外，其它故障显示同上。 010CPU故障代码 机型：KFR(d)-25GWE、KFR-29GWE、 KFR-35GW（F、EF、B、BF） 发光管指示-亮-灭 L1L2L3故障内容 制冷剂泄漏、不制冷 T1开路或不良 T2开路或不良 T3开路或不良 电压低保护（定时灯闪） 新科VFD型柜机故障代码说明 VFD荧光显示柜机系列有：KFRd-43LWE（F)KFRd-48LWH（F）KFRd-50LWH（F）KFRd-60LW（XF） 故障显示说明 保护1T1管温探头异常 保护2T2室温探头异常 保护3T3外机探头异常 保护4缺氟，压缩机热保护，T2变值 T2-T1（小于或等于4度CPU判断缺氟） 23机故障说明 1：故障灯闪时，按应急开关2S，行显示。 2：故障由绿、红、黄灯组合显示。 3：故障代码（）亮、（）灭。 运行灯（绿）故障灯（红）定时灯（黄）故障原因 T1保护 T2保护 T漏氟保护 内风机故障 电流互感器故障 无同步信号 过电流保护 温度传感器；25-5k 变频系列32BP、32BM 1、故障显示方法：故障灯亮，开关由“开”至“关” 2、故障显示内容：-闪-亮-灭 定时运行故障故障内容故障原因 T1故障 T2故障 T3故障 T4故障 T5故障 I互感器异常传感器开、短路 通信异常见说明(1) 模块保护见说明(2) I峰值关断电源瞬间变化/IPM不良 I控制异常压机停 T6过高保护见说明(3) 内风机异常 四通阀异常 AC异常见说明(4) 制冷剂泄漏 E2PROM故障 T4-压机温度探头（25：57.9k）T5-外气温度探头 T6压机排气温度I-电流 说明:(1)通信异常 零,火线接反,左零右火 24V通讯电源不良,连接不良 接线不良 绝缘不良,保险丝断,继电器不良 300V是否正常 测零线与通讯线直流14V,大于14V为室外故障,小于14V为室内故障 (2)IPM模块保护 检查十芯线插头,接触等 控制板15V,5V电源是否正常 IPM模块坏,与散热片接触不良 压机坏 室外风机不转 室外散热,通风不良 (3)压机排气温度过高 吸气压力过低,少氟 毛细管堵 压机温度探头不良 制冷时室外风机不转 高效时加氟至10A(32BP) (4)AC输入电压异常 过电压,低电压保护动作 将外板D203,D204去掉,在D204上加12-15K电阻(32BP) (5)定频加氟 将小开关由演示上电,上电后拨到“演示”“关”“开”,遥控器发送制冷指令. 27BM,32BPA系列 故障显示（同A系列） 室内显示 运行定时故障故障内容故障原因 T1故障 T2故障 内风机异常风机不良/驱动 机型故障 室外传感器查外机板显示 风机电源同步故障过零检测异常 T4故障 T3故障 T5故障 通信异常见说明（1） 模块保护见说明（2） AC异常见说明（4） 压机驱动异常启动，运转异常 T4-压机温度探头T5-外气温度探头 50BM系列 故障代码故障内容故障原因 01T1故障 02T2故障 04室内通讯故障室内基板不良AC220、DC280V接线错误 05室内风机故障风机不良/驱动 10过电流保护压机 11IPM模块保护IPM不良、基板不良、见说明(2) 12AC异常见说明(4) 13E2ROM故障E2ROM,接触不良 14T4故障 15T3故障 16T5故障 17压机排气温度过高见说明(3) 18I互感器异常互感器异常、220V接线错误 19I互感器异常IPM不良、220V接线错误 20室外通讯故障室外通讯不良 23少氟故障 24四通阀故障 VFD型柜机故障说明 KFRd-43LWE（F）KFRd-48LWH（F） KFRd-50LWH（F）KFRd-60LW（X、F） 故障内容 保护1T1开路 保护2T2开路 保护3T3开路 保护4缺氟、压机热保护、T2变值 T2T14判断缺氟 荧光屏无显示故障： 首先测量电路上VD103是否短路，R103上烧坏，更换R103，300390 测量VD103是否有直流电压26V，如果有检查电路板是否短路 新科变频空调器故障灯含义 （）闪灭灭内环温传感器异常（）灭闪灭内管温传感器异常（）灭灭闪压缩机温度传感器异常（）闪灭闪室外热交换器温度传感器异常（）灭闪闪室外环境温度传感器异常（）闪闪闪互感线圈异常（）亮灭灭通信异常，电源不能加到外机或外板（）灭亮灭模块保护（）灭灭亮电流峰值关断（）亮灭亮电流控制异常（）灭亮亮压缩机排气温度过高（）亮亮亮室外风机运转异常（）亮闪闪四通阀切换异常（）亮闪亮输入电压异常（）闪亮闪制冷剂泄漏（）灭灭灭正常工作（）亮亮闪待机方式（）闪亮亮电压互感器故障 新科KFR-25,KFR-32.KFR-48(75,120)LW系列空调器故障指示灯含义 （）故障灯闪，灯常亮，其余灯（电源灯除外）都不亮，为制冷剂泄漏（和不制冷故障有关）（）故障灯闪，灯常亮为管道压力升高 （）故障灯闪，灯常亮为低电压保护（）故障灯闪，灯常亮为室内环温开路 （）故障灯闪，灯常亮为室内管温开路（）故障灯闪，灯常亮为室外环温开路
