龙头技术要求.docx

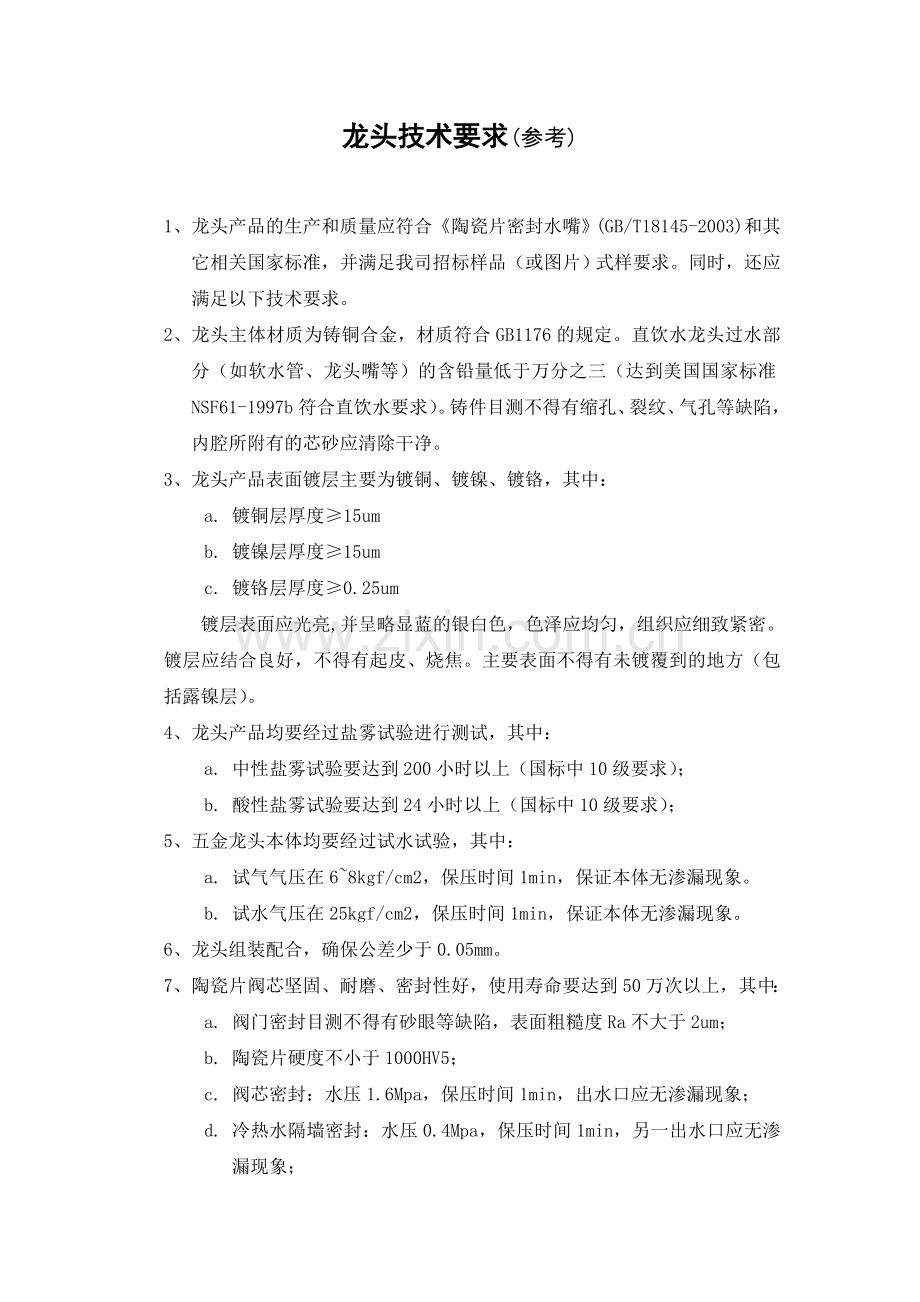

龙头技术要求(参考)

1、 龙头产品的生产和质量应符合《陶瓷片密封水嘴》(GB/T18145-2003) 和其它相关国家标准，并满足我司招标样品（或图片）式样要求。同时，还应满足以下技术要求。
2、 龙头主体材质为铸铜合金，材质符合GB1176的规定。直饮水龙头过水部分（如软水管、龙头嘴等）的含铅量低于万分之三（达到美国国家标准NSF61-1997b符合直饮水要求）。铸件目测不得有缩孔、裂纹、气孔等缺陷，内腔所附有的芯砂应清除干净。
3、 龙头产品表面镀层主要为镀铜、镀镍、镀铬，其中：
a. 镀铜层厚度≥15um
b. 镀镍层厚度≥15um
c. 镀铬层厚度≥0.25um
镀层表面应光亮,并呈略显蓝的银白色，色泽应均匀，组织应细致紧密。镀层应结合良好，不得有起皮、烧焦。主要表面不得有未镀覆到的地方（包括露镍层）。
4、 龙头产品均要经过盐雾试验进行测试，其中：
a. 中性盐雾试验要达到200小时以上（国标中10级要求）；
b. 酸性盐雾试验要达到24小时以上（国标中10级要求）；
5、 五金龙头本体均要经过试水试验，其中：
a. 试气气压在6~8kgf/cm2，保压时间1min，保证本体无渗漏现象。
b. 试水气压在25kgf/cm2，保压时间1min，保证本体无渗漏现象。
6、 龙头组装配合，确保公差少于0.05mm。
7、 陶瓷片阀芯坚固、耐磨、密封性好，使用寿命要达到50万次以上，其中：
a. 阀门密封目测不得有砂眼等缺陷，表面粗糙度Ra不大于2um；
b. 陶瓷片硬度不小于1000HV5；
c. 阀芯密封：水压1.6Mpa，保压时间1min，出水口应无渗漏现象；
d. 冷热水隔墙密封：水压0.4Mpa，保压时间1min，另一出水口应无渗漏现象；

e. 上密封：水压0.4Mpa，保压时间1min，应无变形，各连接处应无渗漏现象。
8、 螺纹表面不得有凹陷、断牙等明显缺陷。表面粗糙度不大于3.2μm，管螺纹精度应符合GB7306级精度要求。
9、 关于手柄
开启和关闭用手感检查，应平稳、轻便、无卡阻现象。手轮和阀杆的连接用手感检查，不得松动。
手动转换开关密封：水压0.4Mpa，保压时间1min，出水口应无渗漏现象。
手柄的控制力矩：0.12～0.50Nm。
10、 冷、热水标志目测和用手感检查，应清晰、连接牢固。
采用颜色标志：冷水用蓝色，热水用红色。
采用特征标志：冷水用“C”或“冷”，热水用“H”或“热”。
14、关于水嘴
水嘴阀体强度性能：
a. 进水部位：水压2.5Mpa，保压时间1min，应无变形、无渗漏现象。
b. 出水部位：水压0.4Mpa，保压时间1min，应无渗漏现象。
水嘴密封性能：
阀芯密封：水压1.6Mpa，保压时间1min，出水口应无渗漏现象。
冷热水隔墙密封：水压0.4Mpa，保压时间1min，另一出口应无渗漏现象。
上密封：水压0.4Mpa，保压时间1min，应无变形，各连接处应无渗漏现象。
15、 流量：在0.02MPa下浴盆混合水嘴流量不小于0.1L/s，其他水嘴单开及混合水流量不小于0.07L/s。
16、 产品上应有明显清晰、不易涂改的注册商标，并附有合格证和安装使用说明书。
