岛津LAB CENTER XRF-1800顺序扫描型X射线荧光光谱仪课件.pdf

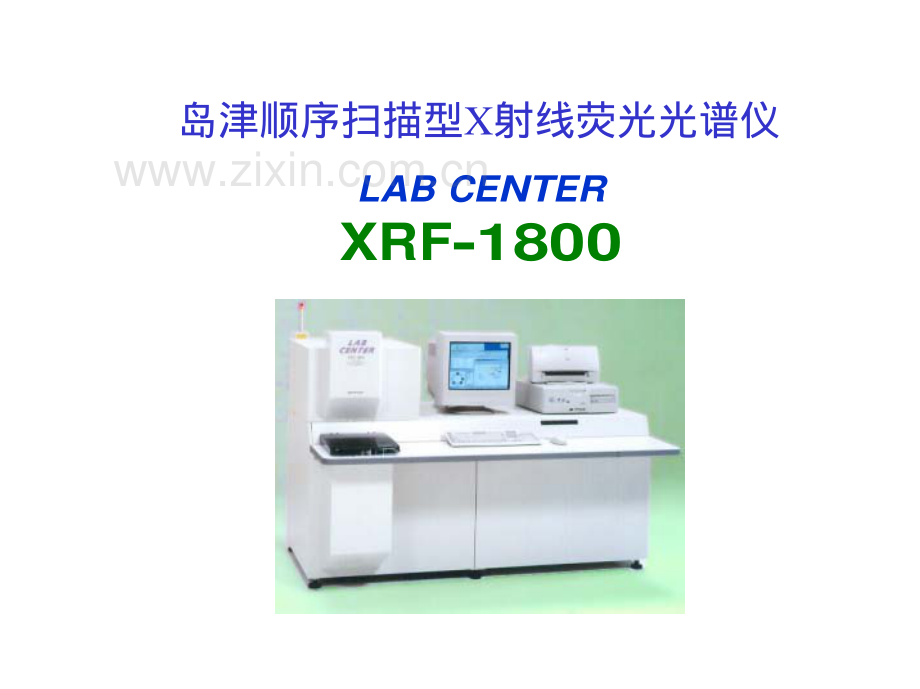

岛津顺序扫描型X射线荧光光谱仪LAB CENTERXRF-1800主要特点1、世界首创250微米波长色散X射线荧光成象分析（专利）（选购CCD摄像头进行样品观测定位）2、使用高级次谱线进行定性和定量分析（专利）3、使用背景基本参数（BG-FP）法，进行高分子聚合物材料薄膜和无机成分的同时测定（专利）4、全智能化、整机（包括光源、真空系统等）一体化设计5、标准装备4KW薄窗X射线管，具有超长使用寿命6、坚固耐用，最佳可靠性的回摆臂机械手样品输送装置（专利）7、世界纪录的300/分钟超高速定性分析和基于推定基本参数法的无标样定量分析8、岛津专家系统的模板功能和样品匹配功能9、全功能易于操作的WINDOWS2000平台软件最新推出追求完美的最先进的分析检测仪器XRF-1800世界首创250微区图像分析功能！XRF-1500/1700系列X射线荧光光谱仪具有微区分析、微区成象分析功能，装备4kW薄窗X射線管，成为扩展X射線分析应用范围的，具有革命性的仪器而受到很高评价，业已销售了200多台。XRF-1800是再次针对硬件与软件两方面的细节，进一步增强了仪器可靠性，使操作性能更加灵活，特别增加了世界首创的250微区图像分析功能，达到了更高层次的完善程度。岛津公司非常自信地认为XRF-1800是具有最高灵敏度与微区分析的先驱者。均一化的 样品复合样品，不均一样品 玻璃片 粉末压片 坯料 液体，滤纸等电子器件 岩石 棒状样品粉碎压制等前处理考察不均一性时传统 方法(大 面积 分析)微区分析分析直径10mm30mm分析直径500m，3mm位置指定 分析元素图象 分析 指定任意位置，在此位置上进行 定性定量定量分析。对指定区域中特定元素的X射线強度 或含量进行考察。可以测定多种元素。250m 成象分析，世界首创实用的详细显示Ba 250m displayBa 1mm display岩石样品稀土矿石的分析稀土矿石的分析稀土矿石的分析稀土矿石的分析微区分析系统结构 取得专利独自开发的特殊形状的滑动式視野限制准直管，利用方向滑动与样品旋转控制的旋转，可以在30mm直径内的任意位置进行分析。250m 成象分析，世界首创使用选购的CCD摄像头，更方便地选定样品位置CCDCCD 摄像头单元分析程序显示的观测状态250m 成象分析，世界首创使用选购的CCD摄像头单元，更方便地选取样品分析位置250m 成象分析，世界首创方便地显示样品像和分析元素像结果镍的元素像样品像元素成象分析例Ca,P,Si,Fe选点分析即使在小斑点上也有完满的灵敏度和分辨率有效地应用于非均匀样品和失效分析稀土矿石两个分析点数据结果比较使用高级次谱线轮廓同时测量一次谱线和高级次谱线的轮廓可以迅速推断高级次谱线的影响使用高级次谱线轮廓Bragg 公式高级次谱线(n=2)和一级次谱线(n=1)在相同的角度被检测使用脉冲高度分析器依据一级次谱线能量鉴定一级次谱线使用高级次谱线轮廓刹车片分析例使用高级次谱线轮廓玻璃样品分析例使用高级次谱线轮廓铜合金分析例背景基本参数法同时分析高聚物（高分子化合物）薄膜膜厚和无机成分定量分析使用瑞利散射和康普顿散射的比值进行氢元素的定量分析应用的样品背景基本参数法的应用金属板涂镀层电容器薄膜可靠先进的硬件长寿命薄窗4KW型X射线管-2独立驱动测角仪5种一次X射线滤光片交换5种光欄交换3种狭缝交换自动衰减器交换双向10晶体切换超低FPC流量(5ml/min.)，自动气体密度控制系统采用4KW X射线管提高分析灵敏度XRF-1800系统配置坚固可靠的样品输送系统专利的回摆臂机械手结构，彻底解决样品传输问题（100%到位）粉末样品的意外破裂在预抽真空室不会污染分析室粉末模式开启时样品输送返回预抽真空室，可以清洁预抽真空室简洁的机构和最少的驱动轴获得最佳可靠性坚固可靠的样品输送系统回摆臂快速加载和提升样品机构GDHGDH-162162型真空泵型真空泵型真空泵型真空泵1.内装强制供油泵，内部润滑性能稳定。供油泵入口的过滤装置，内装强制供油泵，内部润滑性能稳定。供油泵入口的过滤装置，确保真空泵内的清洁油循环。确保真空泵内的清洁油循环。2.低噪音、低震动。低噪音、低震动。3.内装油逆流防止机构，不需考虑油逆流问题。内装油逆流防止机构，不需考虑油逆流问题。自动灵敏度控制(ASC)功能同时主含量和微量元素分析完全避免超出线性动态范围的再分析没有 ASC的情况有 ASC的情况自动灵敏度控制(ASC)功能同时主含量和微量元素分析完全避免超出线性动态范围的再分析超高速扫描分析(300deg./min.)从 Be 到 U 的全范围定性和定量分析，在2分半内完成方便使用的模板功能提供便利的分析条件选择直观的样品操作条件显示超低FPC流量(5ml/min.)，自动气体密度控制系统方便使用的模板功能提供便利的分析条件选择直观的样品操作条件显示完备的匹配功能（种类判定）提供4种匹配功能决定不同的种类未知样品与参考样品值比较决定是否是相同的种类分级样品的种类存储多种类元素的参考值和允许差以识别未知样品决定样品的类型存储多种类元素的含量范围以识别未知样品搜索最佳匹配存储多种类的参考值，查找与未知样品最小偏差的参考值自动E-MAIL传送（遥控诊断）按照规定的地址自动发送E-MAIL包括仪器状态，故障状况和数据传送设置要发送的E-MAIL传送结果全功能，方便实用的软件总显示元素表分析条件操作树结构可以全部设定任意分析条件全功能，方便实用的软件产生的数据报告例数据轮廓图可以考贝到任意的软件应用便利地维护仪器状态连续监测随时在显示器上观察紧凑节省空间的主机紧凑的主机空间包括X射线光源和真空装置全部内装1,350 mm1,080 mm1,770 mm最新最先进的功能新型的 LAB CENTER XRF-1800 面向新世纪的挑战
