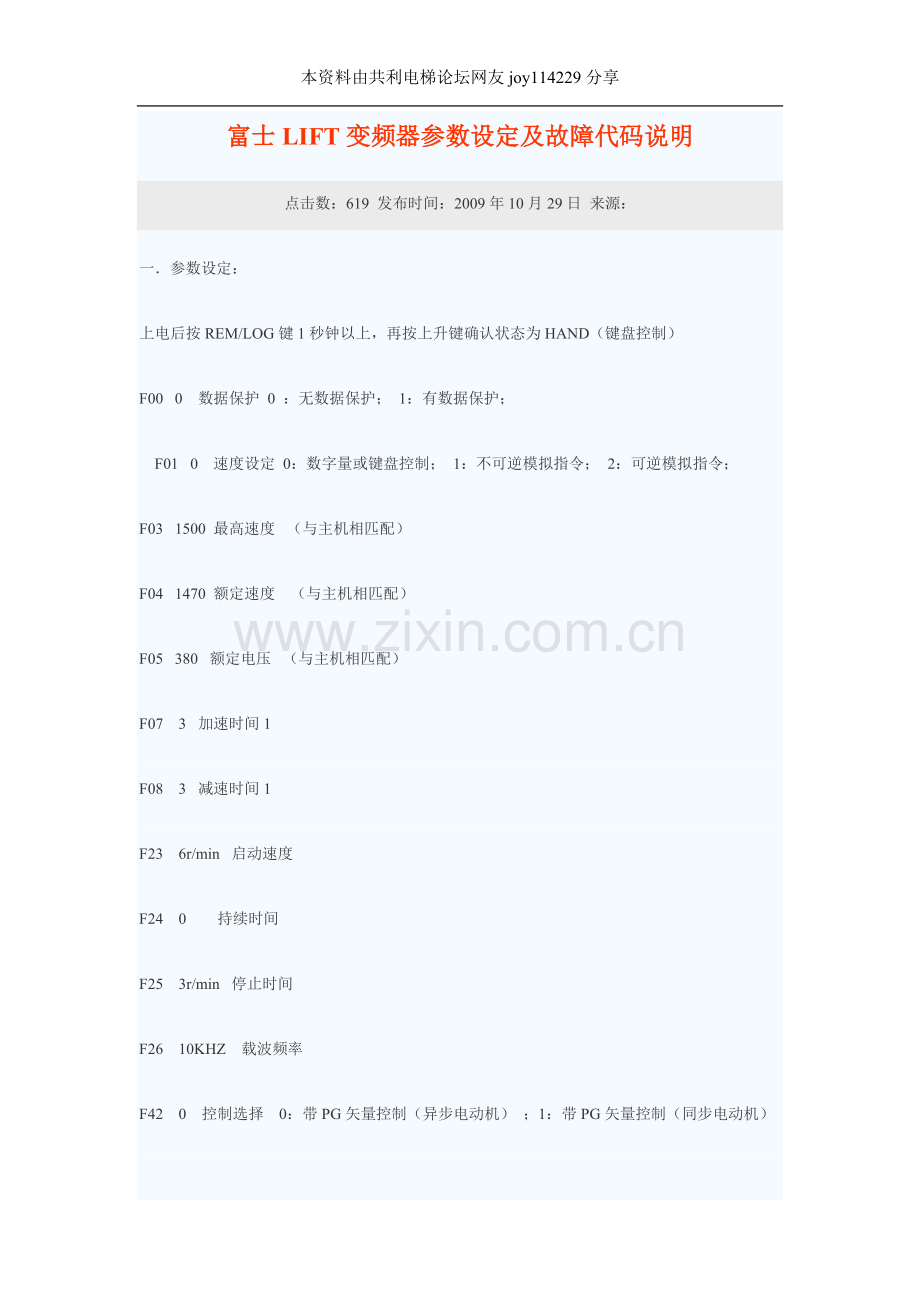

富士LIFT变频器参数设定及故障代码说明
点击数：619 发布时间：2009年10月29日 来源：
一．参数设定：
上电后按REM/LOG键1秒钟以上，再按上升键确认状态为HAND（键盘控制）
F00   0   数据保护  0 ：无数据保护；  1：有数据保护；
    F01   0   速度设定  0：数字量或键盘控制； 1：不可逆模拟指令； 2：可逆模拟指令；
F03   1500 最高速度  （与主机相匹配）
F04   1470 额定速度   （与主机相匹配）
F05   380   额定电压  （与主机相匹配）
F07    3   加速时间1
F08    3   减速时间1
F23    6r/min  启动速度
F24    0       持续时间
F25    3r/min  停止时间
F26    10KHZ   载波频率
F42    0   控制选择    0：带PG矢量控制（异步电动机） ；1：带PG矢量控制（同步电动机）

E01   0    X1功能选择  多段速SS1
E02   1    X2功能选择  多段速SS2
E03   2    X3功能选择  多段速SS4
E05   7    X5功能选择  自由旋转BX
E24   0    端子Y5A/C继电器输出     0：运行中
E27   99   端子30A/B/C继电器输出   99：整体报警
E46   0    语言选择  0：中文；1：英文；2：日文

C04      多段速0
C05      多段速1
C06      多段速2
C07      多段速3
C08      多段速4
C09      多段速5
C10      多段速6
C11      多段速7
C31      端子12偏置
C32      端子12增益
C33      端子12滤波
C36      端子C1偏置
C37      端子C1增益
C38      端子C1滤波

P01      电机极数
P02      电机容量 KW
P03      电机额定电流
P04      电机自整定   0：不动作；1：动作（电机停止状态下对%R1，%X进行整定）
                      2：（电机停止状态下对%R1，%X，无负载电流Io，额定转差进行整定，）
P06      无负载电流（自整定得到）
P07      %R1（自整定得到）
P08      %X （自整定得到）
P09      驱动侧转差补偿增益（自整定得到）
P10      制动侧转差补偿增益（自整定得到）
P12      额定转差

H03     数据初始化   0：手动设定值；1：初始化（出厂设定）
H26     热敏电阻     0：不动作；1：动作，变频器停止；2：动作，持续运行。
H65     启动速度（软启动时间）   S

L01     编码器选择： 0：12V推挽编码器；1：线驱动带UVW编码器；2：四位格雷码编码器；
3：ENDAT （ENC1313）编码器
L02    编码器脉冲数
L03    磁极位置检测（自整定）   0：不动作；1：动作（在静止状态下自整定）
L04    磁极位置偏移值      （自整定得出）
L19-L28  S曲线设定1-10    0-50%
L31    电梯速度    m/min
L36    ASR 高速P
L37    ASR 高速I
L38    ASR 低速P
L39    ASR 低速I
L40    切换速度1
L41    切换速度2
L52    启动控制模式选择   0：速度控制；1：转矩控制。
L54    转矩偏置功能选择   0：模拟转矩偏置；1：数据转矩偏置。
L60    驱动侧增益
L61    制动侧增益
二．故障代码：
OC1，OC2，OC3  瞬间过电流
OU1，OU2，OU3  过电压
lu   欠电压
lin  输入缺相
Oh1  风扇过热
Oh2  外部警报
Oh3  变频器内过热
Oh4  电动机热敏保护
Ol1   电动机过载
Olu   变频器过载
er1   存储器错误
er2   操作面板通讯错误
er3    CPU错误
er4   选配件通讯错误
er5   选配件错误
er6   运转动作错误
er7   整定错误
P9    PG断线
Os    过速度
Ere   速度偏差过大
