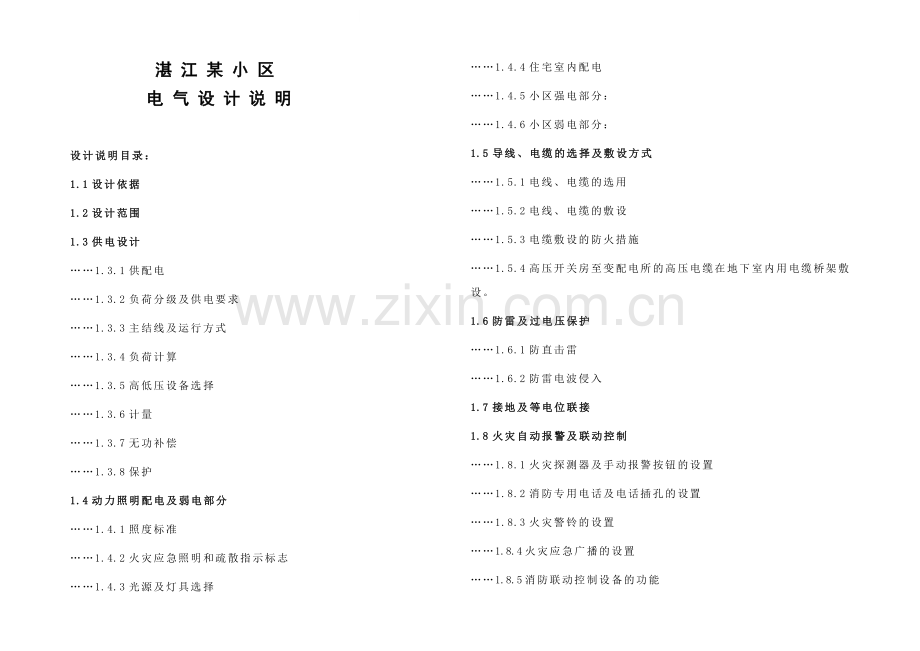

湛 江 某 小 区 电 气 设 计 说 明设计说明目录：1.1设计依据1.2设计范围1.3供电设计1.3.1供配电1.3.2负荷分级及供电要求1.3.3主结线及运行方式1.3.4负荷计算1.3.5高低压设备选择1.3.6计量1.3.7无功补偿1.3.8保护1.4动力照明配电及弱电部分1.4.1照度标准1.4.2火灾应急照明和疏散指示标志1.4.3光源及灯具选择1.4.4住宅室内配电1.4.5小区强电部分：1.4.6小区弱电部分：1.5导线、电缆的选择及敷设方式1.5.1电线、电缆的选用1.5.2电线、电缆的敷设1.5.3电缆敷设的防火措施1.5.4高压开关房至变配电所的高压电缆在地下室内用电缆桥架敷设。1.6防雷及过电压保护1.6.1防直击雷1.6.2防雷电波侵入1.7接地及等电位联接1.8火灾自动报警及联动控制1.8.1火灾探测器及手动报警按钮的设置1.8.2消防专用电话及电话插孔的设置1.8.3火灾警铃的设置1.8.4火灾应急广播的设置1.8.5消防联动控制设备的功能1.8.6系统供电1.8.7 气体灭火系统1.8.8布线要求1.1设计依据1.1.1民用建筑电气设计规范JGJ/T16-92；1.1.2高层民用建筑设计防火规范GB50045-95（2001年版）；1.1.3低压配电设计规范GB50054-95；1.1.4建筑物防雷设计规范GB50057-94（2000年版）；1.1.5火灾自动报警系统设计规范GB50116-98；1.1.6汽车库,修车库,停车场设计防火规范GB50067-97；1.1.710kV及以下变配电所设计规范GB50053-941.1.8电力工程电缆设计规范GB50217-941.1.9供配电系统设计规范GB50052-951.1.1010kV及以下变配电所设计规范GB50053-941.1.11建筑物电子信息系统防雷技术规范GB50343-20041.1.12土建、给排水、通风专业提供的技术条件及甲方要求。1.2设计范围1.2.1变配电系统；（最终应以当地供电部门意见为准）1.2.2动力、照明配电；1.2.3防雷及接地系统；1.2.4火灾自动报警及消防联动控制系统。1.2.5弱电系统预留预埋1.3供电设计1.3.1供配电10kV电源由市电引两路至小区高压分界小室（小区开关房，具体位置及大小应以供电部门意见为准），高压分界小室引两路环网供电引至B1、B2变配电房环网柜。其中B1变配电房供本小区住宅用电；B2变配电房供本小区的商业、会所、地下室、室外用电。为确保消防负荷和重要负荷的供电,设应急型柴油发电机组一台,当市电中断后30秒内自起动,并带负荷,且一次起动不成功后有连续三次自起动功能。1.3.2负荷分级及供电要求消防中心、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火系统、应急照明、疏散指示标志、消防电梯底坑排水泵和电动防火卷帘等消防用电按一级负荷供电。其中消防控制室、消防水泵、消防电梯、防排烟风机等采用双回路供电，在最末一级配电箱处设置自动切换装置。在火灾应急情况下，当消防水泵和喷淋泵起动时，自动切除生活泵。其余用电设备按三级负荷要求供电。1.3.3主结线及运行方式高压为单母线，低压为单母线和单母线分段运行方式，正常情况下,每台变压器带一段母线独立运行，母联开关设备用自投，当一台变压器或相关设备故障时，利用变压器的过负荷能力，另一台变压器承担70%以上的全部负荷。应急母线与正常母线之间设机械和电气互锁以保证应急电源不致倒送至电网。1.3.4负荷计算用电负荷取值：商场照明（不包括中央空调系统）：80W/m2；住宅：平层户按5kW/户，复式户按8kW/户；车库照明及管理用电按3.5W/m2。负荷计算按需用系数法进行计算（详见附表）设备总安装容量 Pe=5893.5kW计算负荷 Pjs=3514.1kW应急计算负荷 Pejs=665kW1.3.5高低压设备选择 变配电所B1、B2高压侧均选用熔断器负荷开关组合式SM6高压环网柜作高压配电和变压器保护； B1变配电房选用3台1000kVA干式变压器；B2变配电房选用1台1250kVA干式变压器。变压器须带IP20防护外壳、强迫通风及温度控制系统。低压配电设备选用GCS型配电柜。塑壳及框架断路器按常熟开关厂产品设计、微型短路器按施耐德公司产品设计。1.3.6计量1、商业负荷高压侧设计量装置。2、每户住宅电度表和住宅公共场所照明和电梯的计量集中设置于各栋首层或地下室电表间内。3、商业、会所、小区园林绿化路灯、立面景观照明用电单独设表计量。3、计量点的设置须经供电部门确认。4、所有电度表选用带有远传通讯功能接口的直读式高过载电度表，其容量按负荷标准选取。所有计量装置均设远程抄表系统。1.3.7无功补偿所有的荧光灯均应有提高功率因数的措施，如加装补偿电容器等。在低压侧集中装设无功自动补偿装置,将功率因数补偿到0.9以上。1.3.8保护1、B1、B2高压侧利用10kV环网柜的熔断器负荷开关组合对变压器实现过电流和短路保护。变压器低压侧设短路保护、过负载保护和接地故障保护。变压器还装设温度保护，动作于信号或跳闸。2、低压配电设过负载、短路保护和接地故障保护。3、为防止由接地故障引起的电气火灾，在每层或每栋电源总进线处装设额定漏电动作电流小于500mA漏电断路器，切断故障回路的时间小于或等于0.3s。4、低压插座回路装设接地故障保护，其额定漏电动作电流为30mA，切断故障回路的动作时间与防火漏电开关配合时,不应大于0.04s。5、柴油发电机组保护由厂家成套提供。1.4动力照明配电及弱电部分水泵、风机、电梯、地下室、住宅等动力照明配电采用放射式。电压为：380V/220V。消防控制室、消防水泵、消防电梯、防排烟风机、应急照明及疏散指示等消防动力及照明用电，采用双回路供电，其中一路取自应急母线，两路电源在最末一级配电箱处自动切换。1.4.1照度标准1、正常时：商场：一般区域150Lux，柜台面上200Lux，陈列柜，厨窗300Lux。车库：30Lux；变配电房,设备房：75100Lux；走道,电梯厅:50Lux2、火灾时：火灾时，公共照明、车库不低于正常照度的10%，疏散走道的最低照度不低于0.5Lux，但消防控制室、消防水泵房、防排烟机房、变配电房、自备发电机房仍保证正常时的照度。人防区仍保持正常时照度的100%。1.4.2火灾应急照明和疏散指示标志1、下列部位设置应急照明A楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室、疏散走道。B消防控制室、消防水泵房、防排烟机房、变配电房、自备发电机房。C商业营业厅、餐厅、汽车库、会所等人员密集的场所。2、疏散走道和安全出口设灯光疏散指示标志。1.4.3光源及灯具选择1、住宅照明选用节能荧光灯及白炽灯；车库用荧光灯；住宅公共区及楼梯间用节能荧光灯。2、应急照明和疏散指示标志设玻璃或其它不燃烧材料的保护罩。3、变配电室设有自带电源的应急照明灯。1.4.4住宅室内配电A)均采用单相供电。B)进户线用截面不小于10mm2的铜线。C)所有插座均为安全型，洗手间内为保护型。D)每套住宅的空调电源插座、电源插座、照明、厨房和卫生间电源插座均设置独立回路，复式住宅适当增加回路。1.4.5小区强电部分：一、住宅户内：1、插座所有电源插座布置以建筑家具摆放位置放置电器用电插座，具体如下：A工作阳台洗衣机高1.4米；厨房外煤气表高2.2米；燃气热水器高2.2米；（每户只考虑一个燃气热水器位于工作阳台）B厨房冰箱高1.4米；厨房抽油烟机（灶台上方）高2.2米；厨房排气扇（窗边150mm）；其余厨房普通插座二三个高1.4米；C卫生间排气扇（窗边150mm）；卫生间洗手盆边近门墙上电吹风高1.4米；D客厅普通插座四个（电视处墙上两个，沙发两侧两个）高0.3米；餐厅一个高0.3米；客厅空调插座上下各一个高2.2/0.3米；E主卧室普通插座四个（电视处墙上两个，床头两侧两个）高0.3米；空调插座一个高2.2米；F书房普通插座三个（书桌边墙上两个，对侧一个）高0.3米；空调插座一个高2.2米；G小卧室（双人床）普通插座三个（床对面墙上一个，床头两侧两个）高0.3米；空调插座一个高2.2米；H小卧室（单人床）普通插座两个（床对面墙上一个，床头侧一个）高0.3米；空调插座一个高2.2米；2、照明：A所有房间（厨、卫除外）均居中天花预留一个灯位，灯具型号由甲方确定。B所有房间（厨、卫除外）均根据入户方向在门开方向墙边设置单极照明开关。C厨房设置灯三盏（考虑有吊顶），卫生间天花灯两盏（考虑有吊顶，一盏在洗浴区）镜前灯一盏高2.0米。D厨房和卫生间照明开关设于“室外”门边，均为两位：厨房为两盏灯&一盏灯和排气扇；卫生间为洗浴区灯和排气扇&镜前灯喝另外一盏天花灯。3、户内配电箱置于入客厅门后墙（非剪力墙）内暗装或较次要位置（如厨房内），底边距地1600mm。4、户内电气系统见后附“住宅户内配电箱系统图”。5、户内入口或厅到卧室有玄关或通道时，长度超过1.5米时才设置灯具。二、多层住宅：1、楼梯间照明灯控制开关使用红外声控灯光控制开关，灯光控制器考虑与灯具一体化的，墙上可不装开关，每层一盏，息步处不设置照明灯；标准层电梯前室每2.0米一盏红外声控灯光控制照明灯具；首层大厅每1.5米一盏红外声控灯光控制照明灯具；入单元处室外或架空绿化处考虑照明灯实行时间自动控制；首层大厅和室外入口选取几盏灯在夜间常明（时间自动控制）。2、楼梯间及标准层电梯前室分别设置一盏牛眼灯（自带蓄电池），在梁底预留插座；在首层大厅视面积大小设置若干盏牛眼灯（自带蓄电池），在梁底预留插座。3、在首层大厅隐蔽位置设置一两个电源插座，距地0.3米；在首层电梯厅设置一个电源插座（与电视及数据插座插座并列安装），位于两部电梯中间或一部电梯某侧的墙上，预留盒高度1.5米；在首层单元电梯厅对入口门处距地3.0米（或贴吊顶）设置一个电源插座（与弱电插座并列安装）。4、单元梯间照明电气系统见后附“单元梯间照明配电箱系统图”。三、地下室1、车库照明灯具的布置按车位及车道区域划分区别布置，具体为车道3.1W/m2,应急照明占20%，入口考虑渐近照明；车位2W/m2。2、生活、消防水箱应设溢流报警装置，信号引至小区监控中心。3、其余按常规设计。四、商业、会所、泳池、道路、绿化及景观用电由二次装修确定，本次设计只预留总开关。1.4.6小区弱电部分：一、住宅户内：1、每户设置弱电箱，所有进户弱电管线均线进入弱电箱再进行分配。2、电话：客厅书房（或一个小卧室）主卧室各设一电话插座（预埋86PVC底盒），插座底边距地300mm。每户从弱电井进户为PVC20 沿地面暗敷，从弱电箱至各电话插座为PVC20沿地面暗敷。位置为客厅沙发靠外墙侧、书房书桌（或小卧室床头靠门侧）、主卧室床头靠门侧。3、电视：客厅主卧室各设一有线电视插座（预埋86PVC底盒），插座底边距地300mm（各处与电源插座并列安装，距离150mm）。每户从弱电井进户为PVC20沿地面暗敷，从弱电箱至各电视插座为PVC20（一根电视线）或PVC25（两根电视线）沿地面暗敷。位置为客厅电视处、主卧室电视处。4、网络：主卧室、书房（或一个小卧室）各设一数据插座（预埋86PVC底盒），插座底边距地300mm（各处与电源插座并列安装，距离300mm）。每户从弱电井进户为PVC20沿地面暗敷，从弱电箱至各网络插座为PVC20沿地面暗敷。位置为书房书桌（或小卧室床对面）、主卧室电视处。5、智能化保安系统：设可视对讲分机一个（预留孔300宽x220高x40深mm），分机底边距地1400mm；即每户从弱电井至可视对讲分机采用PC32沿地面或顶板暗敷。位置为餐厅靠入户门侧墙上。6、在可视对讲分机上方2.0米处墙上装设红外防盗探测器一个，与可视对讲分机之间敷设PVC20管连接7、门磁开关安装在主门框上方（居中），不预埋底盒仅预留管口，使用PVC15管与可视对讲分机连接。8、在门口安装门铃按钮（预埋86PVC底盒距地1300mm），使用PVC15管与可视对讲分机连接。位置在进门方向左边。9、厨房燃气灶下方设可燃气体探测器一个（预埋86PVC底盒），插座底边距地200mm。气体探测器与可视对讲分机之间设1根PVC15沿地面或顶板暗敷。10、自动抄表系统预留：即厨房工作阳台煤气表与户内弱电箱之间预埋1根PVC20（预埋86PVC底盒）。煤气表暂定在靠近厨房的外墙上，具体应根据煤气公司的设计煤气表位置安装。11、紧急求助按钮两个（预埋86PVC底盒），插座底边距地600mm，分别设置在主卧室床头靠门侧和客厅靠入户门侧。与可视对讲分机之间预埋1根PVC20沿地面或顶板暗敷。两按钮串管敷设。12、根据上述内容，住宅每户进户弱电管为：PC20（电视）+ PC25（电话与网络）+ PC32（对讲）。13、为了更好的兼容不同厂家的弱电系统，在可视对讲分机与户内弱电箱之间敷设PVC20管连接。二、多层住宅：1、在首层电梯厅设置电视及数据插座（与强电插座并列安装），与弱电井通过PC32+PC25沿顶板暗敷连通。（用于电子公告系统）位于两部电梯中间或一部电梯某侧的墙上，预留盒高度1.5米。2、在天面电梯机房通过PVC25管引至本层弱电井，沿地面或顶板暗敷。在天面电梯机房距地1.4米只预留管口。（用于电梯监控监视系统）3、在首层单元门电子锁（单元门上方居中）和天面楼梯出口（在出口门的右边距地1.4米预留86接线盒）的门禁通过PVC25线管引至本层弱电井。（用于小区安防系统）4、在首层单元门边距地高度1.5米、距墙角0.5米的实墙上装单元门红外感应器，通过PVC20线管引至本层弱电井。（用于小区安防系统）5、所有在结构层内暗敷设的弱电管线暗敷时管间间距应大于25mm。6、在首层单元电梯厅对入口门处距地3.0米（或贴吊顶）预留两个86接线盒（与强电插座并列安装）分别用PVC20与弱电井连接。（用于小区闭路电视监控系统摄像机的电源和信号线路）7、有线电视、电话、宽带网、保安对讲、燃气自控系统从室外弱电井引至首层单元弱电井的主进线管的管径分别为5xPVC40；一根备用管PVC40。8、火灾自动报警系统从室外弱电井引至首层单元弱电井的主进线管的管径分别为PVC25（对讲电话线）、PVC25（报警信号线及直流电源线）、PVC40（两台电梯联动控制线）、PVC25（广播线）9、室外弱电井尺寸约为600mmX600mmX600mm（长X宽X深）。10、住宅弱电单元前端设备（如宽带接线箱、电话接线箱、有线电视设备、火灾报警端子箱等）安装在单元弱电房内（位于首层或地下室）。尺寸为750(宽)x500(深)mm。11、对于停车场管理系统，仅设计如下部位的管线预埋：小区主入口、地下室出入口，具体管线预埋见后附“车辆收费系统接线图接线示意图”。12、在首层或地下室住宅电表房与弱电房之间设置2xPVC25连接；在水表房与弱电房之间设置2xPVC25连接。（用于集中抄表系统）三、商场、会所、小区弱电部分由二次装修考虑，仅对各机房及进出建筑物的预留预埋管线进行设计。四、根据上述内容，本小区设计的预埋管线包含如下系统：A.小区闭路监控系统（包括电梯轿箱对讲、监视系统，除住宅外的建筑均明敷其管线）；B.电子公告系统；C.室内背景音乐系统（利用火灾报警系统中的应急广播系统）；D. 电梯运行状态显示系统； E.停车场管理系统； F.三表集抄系统。五、以下系统由甲方招标确定后，再提交条件由设计院设计预留电源、预埋管：A.小区周边防范及防盗报警系统； B.电子巡更系统； C.绿化区背景音乐系统； D.ID卡门禁系统。六、所有弱电系统应有防浪涌措施。1.5导线、电缆的选择及敷设方式1.5.1电线、电缆的选用1、一般情况下，当电线、电缆成束敷设时选用A级阻燃电缆和B级阻燃电线。2、消防设备线路的选用：1）用于消防设备的控制线路、火灾自动报警系统的信号传输线路、消防广播线路和消防电话线路等以下列方式选用电线：A电线穿金属管敷设时，采用阻燃耐火电线；B电线在金属线槽内敷设时，采用阻燃耐火电线。2）由变配电室引至消防设备的电源主干线采用阻燃耐火电缆。3）双电源切换箱引至消防设备控制箱及由消防设备控制箱引至消防设备等分支线路采取以下方式：A电线穿管敷设时，采用阻燃耐火电线，明敷时采用金属管；B电线在金属线槽内明敷时，采用阻燃耐火电线；C电缆在电缆桥架内明敷时，采用阻燃耐火电缆；1.5.2电线、电缆的敷设1、阻燃电线、电缆和阻燃耐火电线、电缆可在同一电缆桥架内敷设。2、引至消防设备的二路电源线路可在同一电缆桥架内敷设。4、电缆在垂直井道内敷设时，采用电缆梯架。5、电线、电缆在吊顶或地板内敷设时，采用金属管、金属线槽或金属托盘。6、电线明敷时，采用金属管或金属线槽敷设。7、消防设备的电线暗敷时，采用金属管或阻燃硬质塑料管敷设，并应敷设在不燃体结构内。消防设备线路暗敷时，其保护层厚度不应小于30mm。1.5.3电缆敷设的防火措施1、电缆在下列情况下敷设时，应采取防火封堵措施：A电缆穿越不同的防火分区；B电缆沿竖井垂直敷设穿越楼板处，每层进行封堵；C穿越建筑物的外墙处；D至建筑物入口处，或至配电间、控制室的沟道入口处；E电缆引至电气柜、盘或控制屏、台的开孔部位。2、电缆防火封堵，可根据不同情况，分别采用防火胶泥、耐火隔板、填料阻火包、防火帽等方式和方法。3、电缆防火封堵的构成方式和方法，应满足按等效工程条件下标准试验的耐火极限。1.5.4高压开关房至变配电所的高压电缆在地下室内用电缆桥架敷设。1.6防雷及过电压保护本建筑群按二类防雷建筑物设防雷措施。1.6.1防直击雷1、在建筑物天面易受雷击的部位装设明装避雷带，并与天面钢筋形成不大于10m10m的网格，在阳角处和尖端处装设300mm高避雷短针，天面所有金属物应与防雷装置连接。2、引下线利用柱或砼墙内二根大于12的钢筋上下通长焊接连通,并与每层梁主钢筋焊接成可靠的电气通路。3、变压器高低压侧均装设避雷器；变压器低压侧避雷器测试波形为10/350,通流量为65kA。4、30m以上外墙上的金属拦杆，门窗等较大金属物与防雷装置连接（利用建筑物外侧圈梁钢筋与防雷引下线连接）。5、垂直敷设的金属管道两端与防雷装置连接。6、从首层起每两层利用建筑外廓梁主钢筋(不少于一根)可靠焊接成均压环并与引下线连接。1.6.2防雷电波侵入1、进入建筑物的电力电缆和信息电缆，在入户端应将金属外皮与接地装置作等电位连接，信息电缆须通过过电压保护器与接地装置联接。2、进入建筑物的金属管线在入户端与接地装置连接。3、在同一垂直干线上，在楼层总配电箱内、电梯机房配电箱内设浪涌保护器，测试波形为8/20, 通流量为15kA,残压小于950V。4、固定在建筑物上的节日彩灯和其它用电设备的线路，采取相应的防止雷电波侵入的措施。应符合下列规定：1）无金属外壳或保护网罩的用电设备宜处在接闪器的保护范围内，不宜布置在避雷网之外，并不宜高出避雷网。2）从配电盘引出的线路穿钢管。钢管的一端与配电盘外壳相连；另一端与用电设备外壳、保护罩相连，并就近与屋顶防雷装置相连。当钢管因连接设备而中间断开时设跨接线。1.7接地及等电位联接1、利用建筑物基础内钢筋网作接地体。2、变压器、发电机的工作接地、防雷接地及电子设备接地共用接地装置，接地电阻不大于1欧。3、每层强弱电井内等电位联接点与每层主钢筋焊接。4、低压配电系统的接地型式为TN-S系统。电气装置外露可导电部分均应与PE线连接。5、下列导体作总等电位联接-低压配电屏的PEN母线；-公用设施的金属管道,如给排水,煤气等管道；-建筑物钢筋。7、下列部位尚应作等电位联接；装有金属外壳排风机,空调器的金属门窗框或靠近电源插座的金属门,窗框以及外露可导电部分伸臂范围内的金属栏杆，天花龙骨等金属体。8、住宅卫生间内均作局部等电位连接。1.8火灾自动报警及联动控制本工程B栋、C栋、A 栋、E栋、会所栋按二类防火建筑物设计；A栋、D栋、商场、地下车库按一类防火建筑物设计，装设火灾自动报警和消防联动控制以及消防通讯和消防广播设备。火灾自动报警系统采用集中报警系统,火灾自动报警系统应能满足“装设火灾自动报警网络”的要求。1.8.1火灾探测器及手动报警按钮的设置1、设感温探测器的部位：地下车库；发电机房；防火卷帘；厨房等。2、设感烟探测器的部位：商场、消防电梯及防烟楼梯间前室、电梯机房、风机房、变配电房、各商业用房等。（B栋、C栋、A 栋、E栋住宅公共部分仅在首层大堂及天面电梯机房设置感烟探测器）3、手动报警按扭或消火栓报警按钮设于消火栓旁，以及主要通道及出人口处，在同一防火分区的任何位置到最邻近的一个按钮的距离不大于30m。1.8.2消防专用电话及电话插孔的设置1、设消防报警电话的部位：消防水泵房；自备发电机房；变配电室；风机房；电梯机房。2、手动报警按扭或消火栓按钮处设报警电话插孔。3、消防控制中心设可直接报警的外线电话。1.8.3火灾警铃的设置在每一个消火栓报警按钮处或手动报警按钮处设置火灾警铃，在设置广播的区域，不再设置火灾警铃。（A栋、D栋、商场、地下车库、会所不设置警铃）1.8.4火灾应急广播的设置1、应急广播扬声器设置在所有公共场所，商场内利用其背景音乐广播作为应急广播。扬声器的功率不小于3W。从任何一点至扬声器的距离不大于25m。至走道末端的距离小于12.5m。（B栋、C栋、A 栋、E栋住宅公共部分不设置广播）2、功率放大器的容量不小于最大三路扬声器总和的1.5倍。1.8.5消防联动控制设备的功能1、控制消防设备的起、停，接受反馈信号并显示其工作状态。2、消防水泵、防烟和排烟风机的起、停。除自动控制外，还能手动直接控制。3、火灾应急广播按下列程序控制：二层及以上楼层发生火灾，先接通着火层和相邻上下层；首层发生火灾，先接通本层、二层及地下各层；地下室发生火灾，先接通地下各层及首层。4、火灾警铃按下列程序控制：二层及以上楼层发生火灾，先接通着火层和相邻上下层；首层发生火灾，先接通本层、二层及地下各层；地下室发生火灾，先接通地下各层及首层。5、火灾确认后切断相关部位的非消防电源。6、火灾确认后控制电梯全部停于首层，并接受其反馈信号,此时非消防电梯不再接受任何起动指令,消防电梯不接受外呼指令。7、对消火栓灭火系统，能控制消火栓泵的起、停；显示泵的工作状态；显示消火栓按扭的位置。8、对自动喷水灭火系统控制系统的起、停；显示消防水泵的工作状态；显示水流指示器，报警阀，安全信号阀的工作状态。9、自动喷水灭火系统中设置的水流指示器，不作喷淋泵的启动信号，报警阀压力开关联动控制喷淋泵的起动。10、对作为防火分隔的防火卷帘，火灾探测器组动作后，卷帘下降到底。疏散通道上的防火卷帘两侧设置火灾探测器组及警报装置，且在两侧均设置手动控制按钮。感烟探测器动作后卷帘降至离地1.8m，感温探测器动作后卷帘下降到底。11、火灾报警后对防排烟设施的控制：将排烟分担区内的排烟阀打开，起动相关的排烟风机和正压送风机，关闭防火阀并接受其反馈信号；同一排烟区的多个排烟阀采用接力控制方式开启，并接受最后一个动作的动作信号。12、排烟风机入口处防火阀动作后，排烟风机停。13、紧急情况下，远距离起动自备柴油发电机组。1.8.6系统供电火灾自动报警及消防联动控制系统的主供电源为消防电源，此外还设有直流备电。直流备电由厂家成套，并保证消防报警及联动控制系统在最大负载状态下互不影响。主电源中断后,蓄电池容量应保证火灾报警控制器在监视状态下工作24小时后，再加上同时有两个分路报警30分钟。1.8.7 气体灭火系统火灾时,消防控制中心可手动启动灭火系统并接收返回信号.控制设备由供应商成套供应.系统设于自动状态时,若防护区发生有烟雾(或温度上升)，该防护区的感烟（或感温）火灾探测器动作并向火灾报警控制器送入一个单一火警信号，控制器即进入单一火警状态，同时驱动警铃发出单一火灾报警信号，此时不会发出启动灭火系统的控制信号。随着该防护区火灾的蔓延，温度持续上升（或烟雾增大），感温（或感烟）火灾探测器动作，向控制器送入另一个单一火警信号，控制器立即确认发生火灾，同时发出复合火灾报警信号及联动信号。经过30秒时间的延时，控制器输出信号启动灭火系统，灭火剂经管网施放到该防护区实施灭火。控制器接收到压力信号器的反馈信号后显亮放气指示灯，避免人员误入。自动或手动状态下，在值班人员确认火警后，按下报警控制器面板上的或现场的紧急启动按钮可马上启动灭火系统。在喷放控制信号输出前，按下报警控制器面板上或现场的紧急停止按扭，系统将不会输出喷放信号。当自动启动、手动启动均失效时，可进入气瓶间实施机械应急操作，启动灭火系统。1.8.8布线要求1、火灾自动报警及消防联动控制系统的传输网络不与其它系统的传输网络合用。2、火灾报警及消防联动系统应选择不同颜色的导线，以区别不同的功能。3、火灾应急广播线路不与其他线路（包括火警信号，联动控制等线路）同管或同线槽槽孔敷设。广播线路的分支处设保护装置，保正当任一分路故障时，不影响其他分路的正常工作。4、火警电话不与其他线路同管同线束布线。5、所有消防报警、控制、通讯线路穿塑料管暗敷于不燃体内，保护层不小于30，明敷时在防火桥架内或在电缆竖井内。
