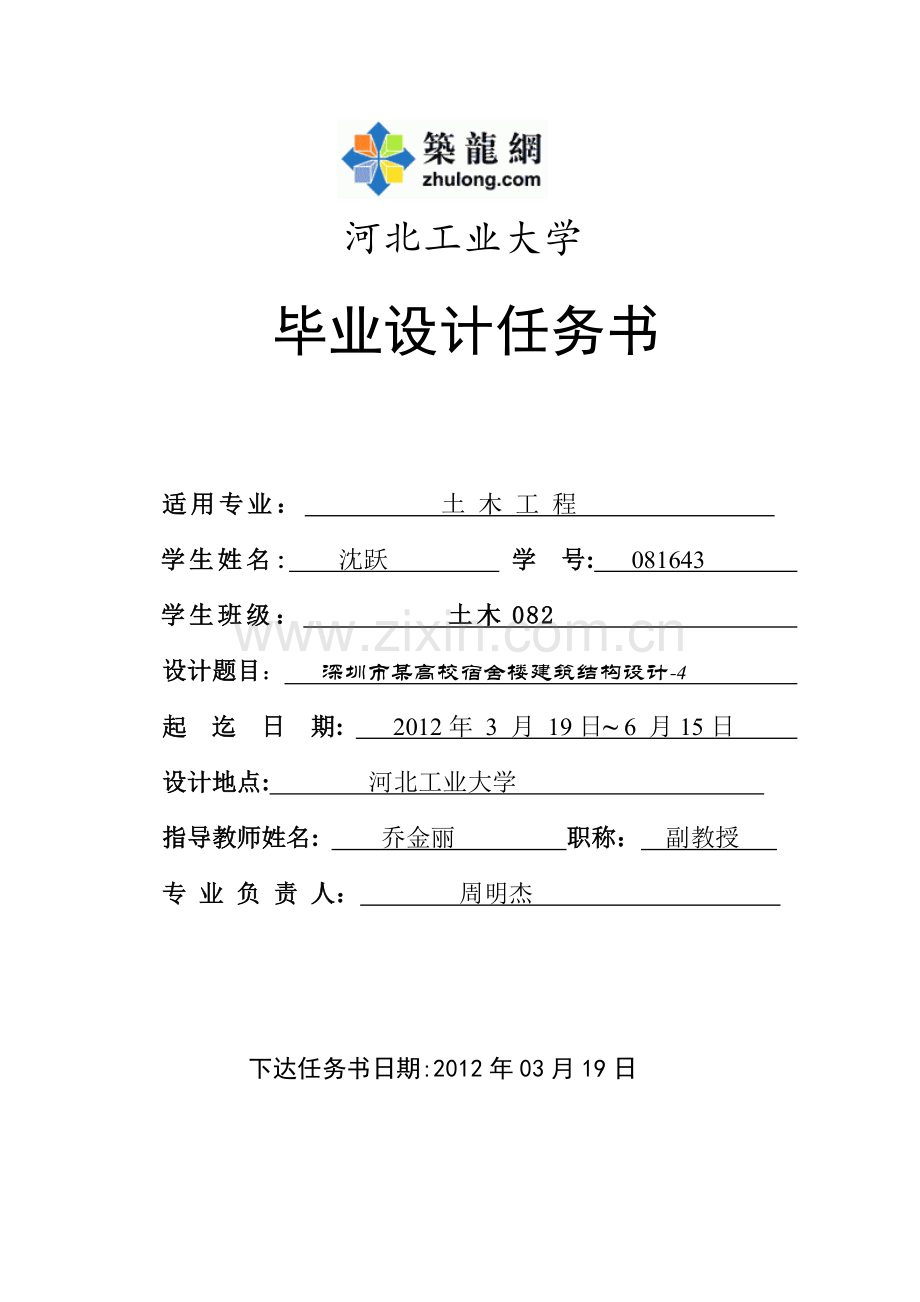

河北工业大学毕业设计任务书适用专业： 土 木 工 程 学生姓名: 沈跃 学 号: 081643 学生班级： 土木082 设计题目： 深圳市某高校宿舍楼建筑结构设计-4 起 迄 日 期: 2012年 3 月 19日 6 月15日 设计地点: 河北工业大学 指导教师姓名: 乔金丽 职称： 副教授 专 业 负 责 人： 周明杰 下达任务书日期:2012年03月19日毕 业 设 计 任 务 书1内容要求：（阐明与毕业设计题目相关、需要通过毕业设计解决、或通过毕业论文研究的主要问题。后面应列出建议学生在毕业设计前期研读的重要参考资料（书目、论文、手册、标准等）本次毕业设计的题目是深圳市某高校宿舍楼建筑结构设计-4。工程地点位于深圳市。该宿舍楼结构形式是主体为5层钢筋混凝土框架结构。建筑面积4000平方米左右，采用钢筋混凝土框架结构，为满足学生的生活需要，除居住房间外，设宿舍管理室以及学生活动室，每层设卫生间、洗衣房、供水室。建筑结构设计使用年限为50年，耐火等级为二级。本毕业设计要求学生对该工程进行建筑和结构设计，并满足相关规范要求。（1）建筑设计成果：建筑设计说明书及建筑施工图。建筑设计说明书中应对所提出的各种设计方案进行说明，并通过各方案之间的分析比较，确定一种较优方案。另外，还需对所确定的设计方案的构造做法解释和阐述。建筑施工图包括建筑设计平面图、立面图、剖面图、楼梯详图等。要求说明书不少于10页，施工图不少于7张2号图，并且说明书和图纸完全实现计算机打印。（2）结构设计成果：结构设计说明书及结构施工图。结构设计说明书中应对结构方案进行进一步说明，对软件计算时输入的参数进行整理并提供选择依据，对结构计算中采用的计算模型、方法以及结果进行阐述。最后，还要对计算结构进行合理性分析，具体分析其合理或不合理的原因，若有不合理之处，则必须提出设计方案的改进措施，并重新进行结构计算。结构施工图包括首层标准层、顶层结构平面图，框架梁柱配筋图，楼梯平面配筋图。要求说明书不少于40页，施工图不少于7张2号图，并且说明书和图纸完全实现计算机打印。主要参考文献：1、中华人民共和国国家标准，混凝土结构设计规范GB500102002，北京：中国建筑工业出版社，20022、中华人民共和国国家标准，民用建筑设计通则GB50352-2005，北京：中国建筑工业出版社，20053、中华人民共和国国家标准，建筑设计防火规范GB500102002，北京：中国建筑工业出版社，20024、中华人民共和国国家标准，建筑结构荷载规范GB500092001，北京：中国建筑工业出版社，20015、中华人民共和国国家标准，建筑抗震设计规范GB500112001，北京：中国建筑工业出版社，20016、中华人民共和国国家标准，房屋建筑制图统一标准GB500102001，北京：中国建筑工业出版社，20017、中华人民共和国国家标准，建筑结构制图标准GBT501052001，北京：中国建筑工业出版社，20018、天津大学等，混凝土结构设计原理，北京：中国建筑工业出版社，20019、戴自强等，混凝土结构房屋结构，天津：天津大学出版社，200210、郭继武，建筑抗震设计，北京：中国建筑工业出版社，200211、同济大学等，房屋建筑学，北京：中国建筑工业出版社，199712、梁兴文 史庆轩 主编，土木工程专业毕业设计指导，北京：科学出版社，200213、李星荣.PKPM结构系列软件应用与设计实例.北京：机械工业出版社，2008.14、周俐俐.多层钢筋混凝土框架结构设计实例详解手算与PKPM应用. 北京：中国水利水电出版社，2008.15、张宇鑫.PKPM结构设计应用.上海：同济大学出版社，2006.16、PKPMCAD工程部，PKPM系列用户手册及技术条件，中国建筑科学研究院毕 业 设 计 任 务 书2方法要求：（阐明与毕业设计问题解决和研究相关的试验、设计、调研方法和技术路线。）（一）设计条件1.工程地址： 本工程位于深圳市。2.地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，表面为平均厚度0.5m左右的杂填土，以下为1.0m左右的淤泥质粘土，承载力的特征值为80kN/m2，再下面为较厚的垂直及水平分布比较均匀的粉质粘土层，其承载力的特征值为180kN/m2，可作为天然地基持力层。地下水位距地表最低为-0.8m,对建筑物基础无影响。3.气象资料：全年主导风向：偏南风 夏季主导风向：东南风 冬季主导风向：北偏西风 常年降雨量为：1283.70mm基本风压为：0.36kN/m2（B类场地）基本雪压为：0.20kN/m24.抗震设防要求：七度二级设防5.底层室内主要地坪标高为0.000。（二）设计方法及要求要求每人在规定的时间内独立完成一定深度的建筑设计、结构设计，并以结构设计为重点。对于建筑设计，在内容和深度上能够满足结构计算的要求。1建筑设计（1）建筑方案设计进行建筑方案设计，并对建筑方案分析其合理性及优缺点。满足建筑功能要求及防火规范要求，根据最新的建筑设计规范及所设计建筑的用途和设计依据，遵循建筑设计适用、经济合理、技术先进、造型美观的原则，确定建筑方案，初步选定主要构件尺寸及布置，明确各部位构造作法等。（2）绘制建筑施工图平面图：首层、标准层及屋顶平面图（比例1：100）平面图中应注三道尺寸线（总尺寸、开间或进深尺寸、墙段尺寸），注明定位轴线，房间名称，剖面线及详图指示符号等。立面图（选择其中主要的2-3个侧立面，比例1：100）：绘出正立面、侧立面图，标明立面处理、门窗形式、墙面装饰及雨水管位置等。剖面图（选择楼梯间及门厅处横剖面，比例1：100）：剖切有代表性的部位（应包括楼梯）绘制剖面图，标明屋面、楼板、楼梯及各类主要构造，标注标高（以米计）及尺寸。外檐大样（确定外檐各部做法，比例1：20）楼梯详图等。（3）编写建筑设计说明书：包括工程概况、设计依据、参考图集、工程做法、各类房间数量及建筑面积列表、门窗表、内外装修说明等。2结构设计（1）确定地上结构和基础的结构方案，绘制结构平面布置草图。（3）结构计算：应用PM软件建立计算模型，并确定应用软件计算所必要的设计参数。（4）结构计算结果分析：针对结构计算所输出的结果，检查各项指标是否符合规范要求，并进行结构规则性分析。（5）绘制结构施工图结构平面布置图（含楼板配筋）：比例1：100梁平面配筋图：比例1：100 楼梯结构布置及配筋图：1：50 部分构件详图，如次梁、挑梁等，比例自定。（6）编制结构设计说明，主要构件汇总表。毕 业 设 计 任 务 书3过程要求：（提出毕业设计的周工作进度、工作质量、阶段成果要求。）序号周次起迄日期周工作进度与工作质量阶段成果要求153.193.25查阅资料，开始外文翻译；提出两种以上的建筑方案。完成外文翻译， 263.264.1确定建筑和结构方案，并判断规则性，优化设计方案，开始计算机绘制建筑施工图。确定建筑方案， 374.24.8计算机绘制建筑施工图，并进行修改。 完成建筑施工图，完成前期报告。484.94.15确定结构方案，并绘制结构平面布置草图，统计荷载； 完成PM建模，熟悉PKPM软件的计算参数594.164.22完成PM建模。熟悉PKPM软件的计算参数。完成计算6104.234.29应用STEWE进行结构分析。对计算结果进行分析7114.305.6查看结构计算的结果，对设计中的不合理之处进行调整。8125.75.13绘制结构平面、梁柱配筋施工图。完成结构平面、梁柱配筋施工图9135.145.20完成楼梯设计，绘制楼梯详图。完成结构施工图10145.215.27完成结构设计说明书。论文初稿。整理计算书，初稿11155.286.3整理修改，并确定终稿终稿12166.46.8打印设计说明书、建筑图、施工图，并准备答辩打印终稿13176.96.15成绩评定，毕业答辩答辩所在专业审查意见：负责人： 年 月 日学院意见：院领导： 年 月 日
