TTPP
台州发电厂

检修质量验收卡
#7机组A修
9月30日
项目名称: #7机组 GMA测量系统改造
工作负责人:
一、 检修内容:
拆除原GMA柜, 新增TSI设备集成机柜。将原#7机组汽轮机的振动、 轴位移测量改接至TSI设备集成机柜, 并输出可靠的信号至DCS。
二、 质量要求:
机柜安装规范, 接线规范准确。经过调试后, 能够准确可靠地测量汽轮机相关振动、 轴位移等参数, 并准确输出相关模拟量信号、 开关量报警信号至DCS控制系统。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组技术员
签名:
分场技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂

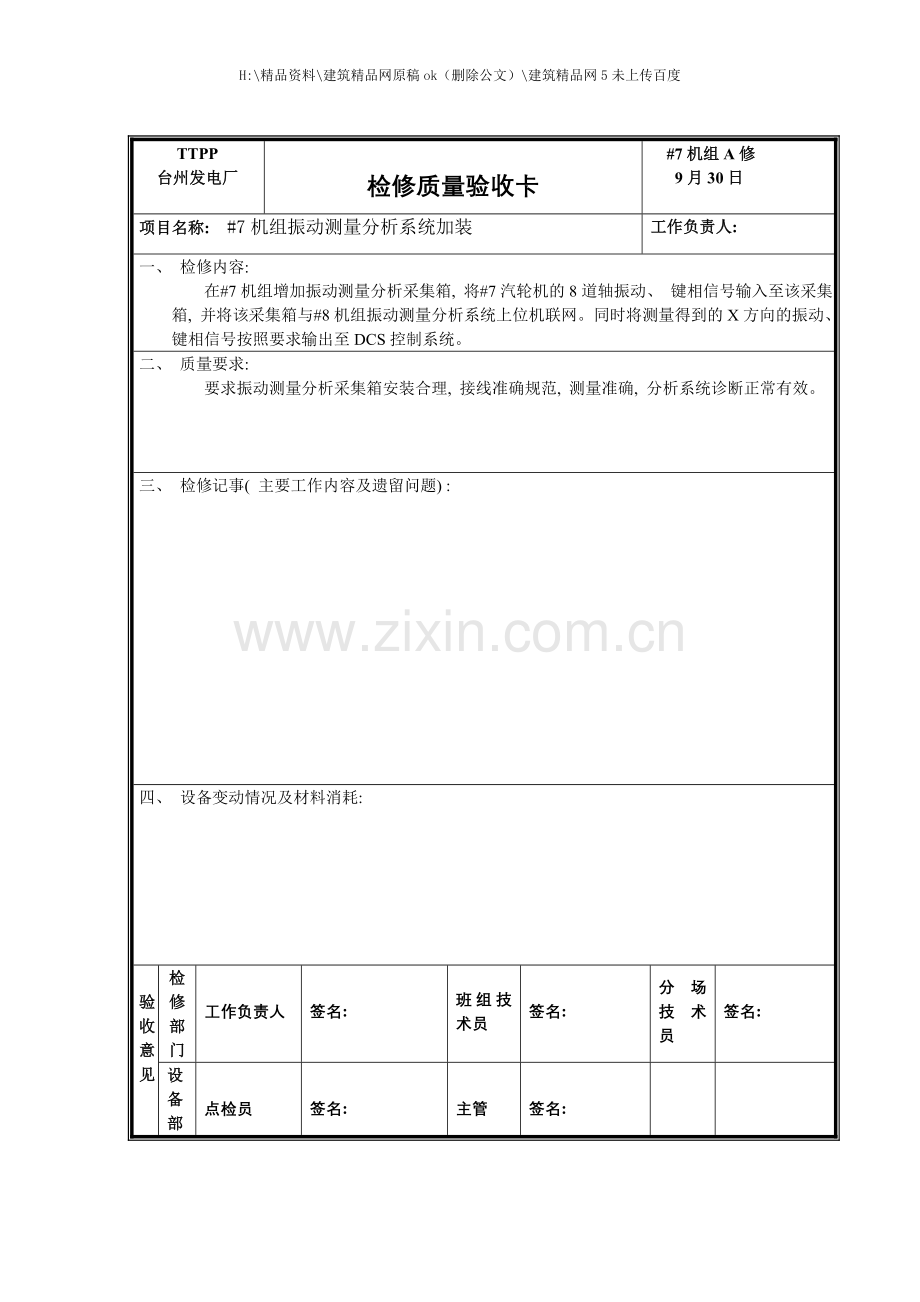

检修质量验收卡
#7机组A修
9月30日
项目名称: #7机组振动测量分析系统加装
工作负责人:
一、 检修内容:
在#7机组增加振动测量分析采集箱, 将#7汽轮机的8道轴振动、 键相信号输入至该采集箱, 并将该采集箱与#8机组振动测量分析系统上位机联网。同时将测量得到的X方向的振动、 键相信号按照要求输出至DCS控制系统。
二、 质量要求:
要求振动测量分析采集箱安装合理, 接线准确规范, 测量准确, 分析系统诊断正常有效。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组技术员
签名:
分场技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂

检修质量验收卡
#7机组A修
9月30日
项目名称: #7机组高、 中缸绝对膨胀测量装置增加( 2套)
工作负责人:
一、 检修内容:
对高、 中缸绝对膨胀分别增加一套测量装置, 测量装置型号为: TD-2 0-50mm(带220VAC 4-20mA变送器)。
二、 质量要求:
要求就地安装正确, 信号回路正常, 测量准确。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组技术员
签名:
分场技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂

检修质量验收卡
#7机组A修
9月30日
项目名称: #7机组烟气流量(脱硫侧) 测量装置增加
工作负责人:
一、 检修内容:
拆除原来的烟气流量变送器, 在烟道预留孔中选择四个点位, 焊接法兰盘, 并安装KURZ热式质量流量计; 安装流量积算仪并组态, , 使计算出准确的烟气流量。
二、 质量要求:
要求烟道现场焊接牢固, 仪器安装正确, 测量准确。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组技术员
签名:
分场技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂

检修质量验收卡
#7机组A修
9月30日
项目名称: 高压缸排汽温度测点增加
工作负责人:
一、 检修内容:
在原高压缸排汽温度GMATE020A的基础上增加两点温度, 点名分别为GMATE020B、 GMATE020C。
二、 质量要求:
要求现场取点位置合理, 测量回路正常, 测量准确。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组技术员
签名:
分场技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂

检修质量验收卡
#7机组A修
9月30日
项目名称: #7机组脱硫烟道旁路烟道挡板改造
工作负责人:
一、 检修内容:
将原脱硫烟道旁路烟道挡板执行机构从一台改为两台, 分别独立驱动六片挡板中的上三片和下三片。要求新增的执行机构接线调试, 并在DCS中做相应的组态。
二、 质量要求:
新增的执行机构和原执行机构能分别独立正常动作, 能在调节控制时正常调节, 并在保护动作信号来时, 准确动作, 实现快开。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组技术员
签名:
分场技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂

检修质量验收卡
#7机组A修
9月30日
项目名称: #7画面显示脱硫挡板的行程开关取消
工作负责人:
一、 检修内容:
将#7脱硫DCS画面中脱硫三块挡板对应的六个行程开关信号在画面上的显示删除, 同时拆除就地行程开关。
二、 质量要求:
删除准确, 画面组态准确。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组技术员
签名:
分场技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂

检修质量验收卡
#7机组A修
9月30日
项目名称: #7脱硫侧线圈温度保护取消
工作负责人:
一、 检修内容:
检查#7脱硫DCS逻辑, 删除将电机线圈温度作为启动条件、 保护跳闸条件的逻辑。
二、 质量要求:
检查逻辑, 删除将脱硫侧将电机线圈温度做为保护条件的逻辑。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组技术员
签名:
分场技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂

检修质量验收卡
#7机组A修
9月30日
项目名称: #7机组脱硫侧增压风机轴承温度接线盒更换
工作负责人:
一、 检修内容:
更换#7机组脱硫侧增压风机轴承温度接线盒, 对原有接线进行拆除、 重新接线。
二、 质量要求:
要求就地接线盒安装正确, 端子接线准确。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组技术员
签名:
分场技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8 日
项目名称: #8炉飞灰测碳仪改型
工作负责人:
型号
HQCT-1

一、 检修内容及工序:
1.拆卸原飞灰测碳仪电缆, 为火电拆机柜作准备。
2.配合火电拆装测碳仪机柜。
3.配合机务将原测点封死。
4.就地机柜及飞灰测碳装置标志清楚
5.按照接线图接线并在厂家的指导下调试.
二、 质量要求:
1.按职业健康安全控制计划、 环境控制计划实施。
2.接线准确、 牢固, 标志清楚, 指示准确。
3.在厂家的指导下调试, 做到指示准确。
4.接受厂家的技术培训, 能进行常规的维护检修工作。
5技术记录完整。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: BTG盘改造
工作负责人:
型号

一、 检修内容及工序:
1. #8机组BTG盘改造( 具体见施工方案) 。
二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。.
2. 要求接线准确、 牢固, 标志清楚。
3. 技术记录完整。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
#8机组 A 修
10 月 8日
项目名称: 真空泵冷却器出水温度 凝汽器就地进、 出水温度
工作负责人:
型号

一、 检修内容及工序:
1. 凝汽器就地进、 出水温度加装防海水腐蚀套管( 购买)
2. 取消凝汽器就地进、 出水温度就地温度计( 原测点加堵头封死)
3. 真空泵冷却器出水温度测点加装( 测点位置由机务及运行确定, 温度套管配合火电安装) ,
4. 取消真空泵冷却器出水温度就地温度计( 原测点加堵头封死)
5.就地挂测点标志牌( 测点点名以I/O清册为准)
6．元件安装、 接线、 调试。
二、 质量要求:
1． 按职业健康安全控制计划、 环境控制计划实施。
2. 元件安装规范 , 接线准确、 牢固, 标志清楚, 指示准确。
3. 技术记录完整。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 炉膛火焰电视进DCS控制
工作负责人:
型号

一、 检修内容及工序:
1.配合拆除原炉膛火焰电气控制箱及风机控制箱。
2.新控制柜安装后的接线。
3.配合火焰监视系统的安装及调试
二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求管路敷设合理。无泄漏。
3. 就地管路标志清楚。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
#8机组 A 修
10 月 8 日
项目名称: 阀门疏水温度测量装置加装
工作负责人:
型号

一、 检修内容及工序:
1、 阀门疏水温度测量装置测点共23点(如有更改再协调), 其清单附在后面( 详细点名及接线见施工图及I/O清册)
2. 去修配加工测温元件套管及元件卡套接头。
3. 配合机务安装元件套管。
4. 就地按规范挂好测点标志牌。
5. 元件安装、 接线及调试。
二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2．接线准确、 牢固, 标志清楚。
3．元件安装规范, 信号线标志清楚, 指示准确。
4. 技术记录完整。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 7机组 A 修
10月 13 日
项目名称: 供热流量测量装置更换
工作负责人:
型号

一、 检修内容及工序:
1.流量孔板更换及管路敷设( 配合机务) 。
2.二次阀及疏水阀检查。
3.挂回就地标志牌。
3.信号线拆装。
4.变送器及测量系统调试( 变送器及CRT上的量程等孔板到后确定) 。
二、 质量要求:
1.按职业健康安全控制计划、 环境控制计划实施。
2.接线准确、 牢固, 标志清楚, 指示准确。
3.技术记录完整。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 7机组 A 修
10月 13 日
项目名称: 汽包壁温测点移位
工作负责人:
型号

一、 检修内容及工序:
1.元件安装( 测点待定)
2.接线、 调试。
二、 质量要求:
1.按职业健康安全控制计划、 环境控制计划实施。
2.元件安装规范, 元件与汽包壁接触良好, 接线准确、 牢固, 标志清楚, 指示准确。
3.技术记录完整。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 7机组 A 修
10月 13 日
项目名称: 机组保温箱、 JB盒完整性检查
工作负责人:
型号

一、 检修内容及工序:
1. 所属机组保温箱、 JB盒完整性检查
2．配合更换不完整的保温箱、 JB盒。
3. 清扫所属机组保温箱、 JB盒
二、 质量要求:
1.按职业健康安全控制计划、 环境控制计划实施。
2. 所属机组保温箱、 JB盒内环境干净, 接线标志清楚、 整齐、 规范、 牢固。
3. 所属机组保温箱、 JB盒完整
4.技术记录完整。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 就地泵组差压控制器取消信号进DCS
工作负责人:
型号

一、 检修内容及工序:
1.配合拆除原就地泵组差压控制器。
2.校验差压变送器。变送器型号: 量程( 0 ~ 0.1Mpa )
3.就地挂测点标志牌( 测点点名以I/O清册为准)
4.元件安装、 接线、 调试。。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求管路敷设合理。无泄漏。
3. 就地管路标志清楚。
4. 元件安装规范

三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 增加EH油箱油位测量装置
工作负责人:
型号

一、 检修内容及工序:
1.由机务在EH油箱上开孔, 并引好一次阀。
2.校验差压变送器。变送器型号: 量程( ~ )
3.从一次阀处引接仪表管, 并安装二次阀、 差压变送器。
4.DCS组态, 点名GFRLT002, 并相关报警和画面显示。
5.投用变送器, 测量EH油箱油位。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求管路敷设合理。无泄漏。
3. 就地管路标志清楚。
4. 元件安装规范

三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 吹灰安全门动作温度测点加装
工作负责人:
型号

一、 检修内容及工序:
1.增加两点温度TE8501、 TE8502, 型号: TC 量程( 0 ~ 600℃ ) 。
2.电缆敷设、 接线、 联调。
3.DCS组态数据库点, 画面显示, 及报警逻辑组态。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求电缆敷设符合规范。
3. 元件安装、 信号接线符合规范
4. 测量准确。
5. 光字牌报警正确。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 增加捞渣机系统温度监测点
工作负责人:
型号

一、 检修内容及工序:
1.增加四点温度TE3001、 TE3002、 TE3003、 TE3004, 型号: RTD 量程( 0 ~150℃ ) 。
2.电缆敷设、 接线、 联调。
3.DCS组态数据库点, 画面显示。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求电缆敷设符合规范。
3. 元件安装、 信号接线符合规范
4. 测量准确。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 汽包就地差压水位计取消
工作负责人:
型号

一、 检修内容及工序:
1. 配合锅炉专业, 拆除一次阀管路。
2. 拆除汽包就地差压水位计。
3. 在计量系统中删除该表。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求拆除设备整体拆除, 包括差压水位计及相关管路等。
3. 保持现场整洁。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 空预器停转报警装置增加失电报警
工作负责人:
型号

一、 检修内容及工序:
1. 增加就地仪表箱。
2. 更换转子低速报警器, 并搭设报警继电器回路, 实现低转速信号分别报警( 保持原功能) , 当任一报警装置失电时, 失电报警。
3. DCS组态正确, 点名APH005SCS, 试验正确。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求接线规范, 高、 低电压分开。
3. 报警回路准确报警, 试验正确。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 排烟温度测点移位
工作负责人:
型号

一、 检修内容及工序:
1. 根据锅炉专业的测点移动情况, 重新安装温度测点并接线调试。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求温度元件安装规范, 测量准确。

三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 汽包电接点测量筒检查( 包括更换部分电极)
工作负责人:
型号

一、 检修内容及工序:
1. 机组停运后,待汽包电接点测量筒泄压后对其测量筒进行检查。
2．更换部分电极。
二、 质量要求:
1．测量筒检查无异常。
2. 电极更换后,确认测点无渗漏.

三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 给泵工作油压力进DCS
工作负责人:
型号

一、 检修内容及工序:
1. 由机务和运行确定测点的位置并开好孔。
2．铺设管路引好一次阀。
3．校验压力变送器, 变送器型号: 量程( ~ ) 。
4．安装元件, 接线。
5．DCS组态, 相关报警和画面显示并调试。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求管路敷设合理。无泄漏。
3. 就地管路标志清楚。
4. 元件安装规范

三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 送风机就地温度计表计以及接线盒更换
工作负责人:
型号

一、 检修内容及工序:
1. 更换就地仪表箱。
2．更换就地温度计。( 温度计材料在工单 中)

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 温度计安装牢固, 显示正常。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 一次风机就地温度计更换
工作负责人:
型号

一、 检修内容及工序:
1. 更换就地温度计。( 温度计材料在工单 中) 。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 温度计安装牢固, 显示正常。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 缺陷发电机温度测点( GRHTE416、 GRHTE422、 GRHTE403) 处理
工作负责人:
型号

一、 检修内容及工序:
1. 对发电机温度测点( GRHTE416、 GRHTE422、 GRHTE403) 回路进行检查、 处理并消除缺陷。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 检查处理后,确认所管辖范围内无故障。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 主机测量装置( 包括振动、 胀差、 轴向位移) 校验
工作负责人:
型号

一、 检修内容及工序:
1. 检修过程中将主机测量装置( 包括振动、 胀差、 轴向位移) 拆下, 其中振动送检、 胀差( 轴向位移) 返厂检修。

二、 质量要求:
1．按职业健康安全控制计划、 环境控制计划实施。
2. 要求测量装置安装规范, 电缆接线准确、 规范。
3．要求测量准确稳定, 系统无异常。
三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:

TTPP
台州发电厂
检修工艺及质量验收卡
# 8机组 A 修
10 月 8日
项目名称: 主机振动分析柜移位改接
工作负责人:
型号

一、 检修内容及工序:

二、 质量要求:

三、 检修记事( 主要工作内容及遗留问题) :
四、 设备变动情况及材料消耗:

验
收
意
见
检修部门
工作负责人
签名:
班组
技术员
签名:
分场
技术员
签名:
设备部

点检员

签名:

主管

签名:
