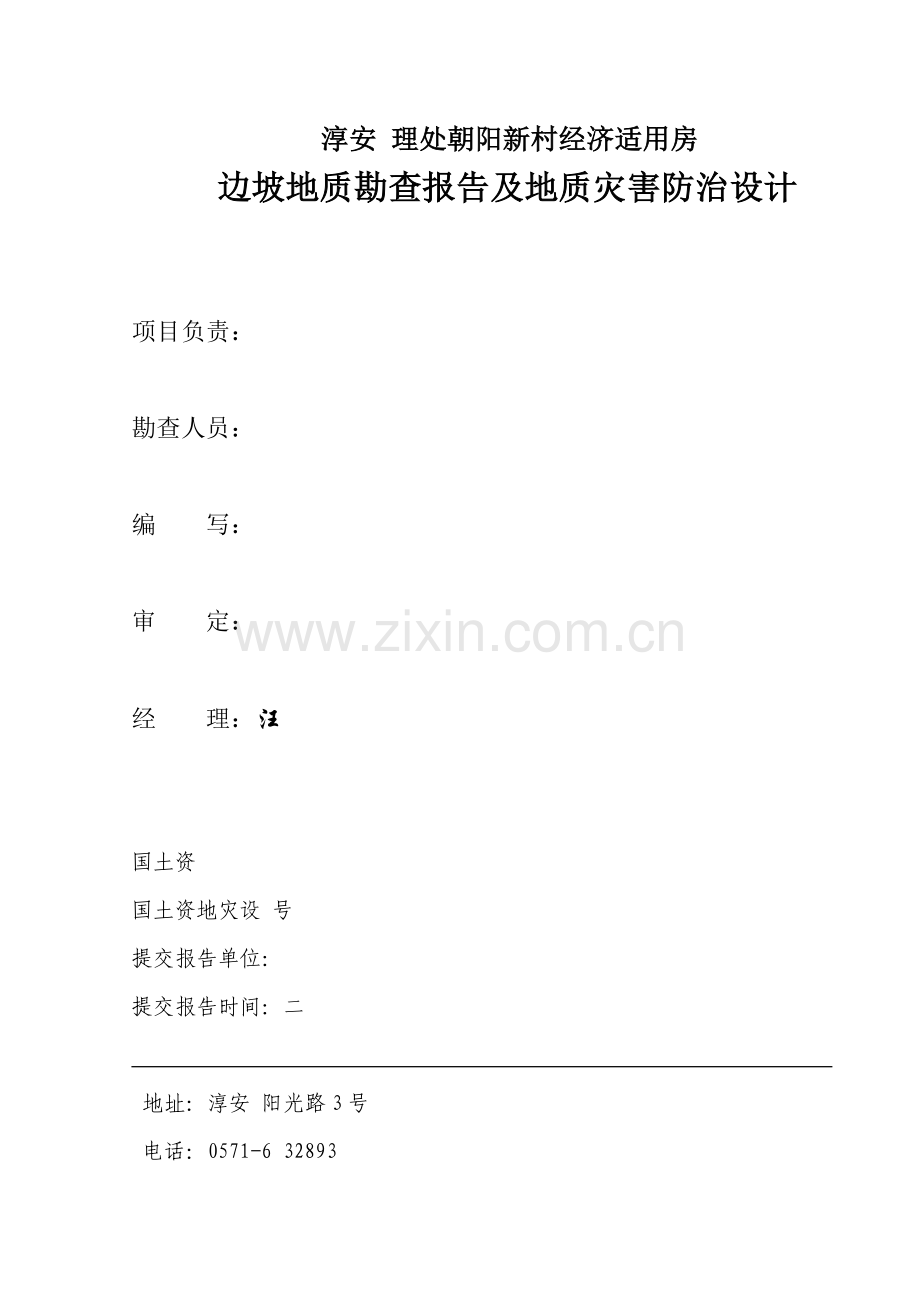

工程边坡地质勘查报告及地质灾害防治设计.docx

淳安 理处朝阳新村经济适用房
边坡地质勘查报告及地质灾害防治设计

项目负责：

勘查人员：

编 写：

审 定：

经 理：汪

国土资
国土资地灾设 号
提交报告单位：
提交报告时间：二

地址：淳安 阳光路3号
电话：[phone]

目 录
第一部分 地质勘查报告 1
一、概况 1
二、自然地理、地质环境概况 2
（一）自然地理 2
（二）地质环境概况 2
三、边坡区岩土体特征 4
（一）、地貌特征 4
（二）、岩土体结构特征 5
（三）、构造特征 6
四、边坡稳定性分析及评价 6
（一）、影响边坡稳定性的主要因素 6
（二）、边坡稳定性评价 7
五、结论与建议 9
（一）、结论 9
（二）、建议 10
第二部分 治理设计 10
一、设计依据 10
二、设计思路 10
二、治理设计 11
（一）清坡 11
（二）、挡墙工程 11
（三）、锚杆挂钢筋网喷C20砼护坡 12
（四）、排水工程 13
（五）、绿化工程 14
（六）、边坡稳定性验算 14
三、监测工作 14
四、施工技术要求 15
（一）分项工程质量要求 15
（二）施工管理及保证措施 16
六、工程费用概算 17
七、注意事项 18
附件：边坡稳定性计算书 18

附图目录
1、淳安县房产管理处朝阳新村经济适用房边坡勘察报告及地质灾害防治设计
平面图 1：500
2、剖面结构图 如图
3、挡墙断面图 1：50
4、边坡锚喷钢筋节点布置图、排水沟及沉淀池断面图 如图
5、锚杆对中支架断面、锚杆与竖筋焊接示意图 如图

淳安 阳新村经济适用房
地质勘查报告及边坡地质灾害防治设计
第一部分 地质勘查报告
一、概况
淳安县房产管 经济适用房拟建场地位于千岛湖镇新安东路周坑村口。其场地为开挖山体整平而得，并形成了长约180m，高7~25m的边坡。开挖山体后破坏了原有的山体平衡，且因爆破作业造成了许多裂缝、危石、鹰嘴等诸多不稳定因素，为了消除山体开挖后边坡的安全隐患，确保人工边坡的稳定及其影响范围内人员、财产的安全，达到边坡防护治理的要求，受淳安县房产管理处的委托，淳安县地质技术开发有限公司于2007年1月10日进场开展地质勘查工作。
本次勘查的主要任务是：查明边坡的规模形态，岩土体组合特征，地质构造发育状况，水文地质条件，影响边坡稳定的因素，研究和分析边坡的稳定性，并在此基础上提出边坡治理方案。
本次勘查工作采用实测1：500地形图为现场工作用图进行工程地质测绘，现场测量了地质剖面8条，总长175m，并编成剖面图8张，同时还收集了有关的地质、岩性、水文等资料。勘查面积约15000m2。
本次勘查工作依据合同要求，并按照《岩土工程勘察规范》（GB50021-2001）和《建筑边坡工程技术规范》（GB50330-2002）及《地质灾害勘查指南》等有关规程和技术标准要求进行。
经公司质量检查，本次勘查收集的资料和成果资料，均能满足合同要求和有关规范规定的要求。
二、自然地理、地质环境概况
（一）自然地理
本勘查区位于千岛湖镇新安东路周坑村口，05省道从场地的西侧通过，交通便利。勘查区地貌为丘陵地貌，山高一般在200m以下。
本区属于亚热带季风型气候，温暖湿润，雨量充沛，四季分明，光照充足。年平均气温17℃，年平均降雨量1534mm，最大降雨量206.2mm/d， 最大时降雨量59.5mm/n，最大连续降雨天数18天，连续降雨量489.7mm。每年4~7月为集中降雨期，约占年总降雨量的70%，该时期灾害性天气较多，易引发地质灾害。
（二）地质环境概况
1、地形地貌
勘查区位于千岛湖镇新安东路周庄村口。整个场地较规则，近似为一个长方体。山坡位于场地的东侧，其山体自然坡度一般在15~30°之间，山坡上长满了灌木、杂草及树木。
2、地层岩性
勘查区出露地层主要有松散堆积物（Q）、第四系残坡积层（Qel-dl）及侏罗系上统劳村组（J3l），现分别叙述如下：。
（1）、侏罗系上统劳村组（J3l）
岩性以凝灰岩为主，局部夹泥岩，灰褐色，风化后为土灰色、土黄色，凝灰岩为块状构造，泥岩为中厚层状－厚层状构造。节理裂隙较发育，凝灰岩岩质较硬，锤击声响，较难风化；泥岩岩质较软，较易风化。
产状： 345°－350°∠45°－50°。
（2）、第四系残坡积层（Qel-dl）
岩性为含碎石粉质粘土，土黄色，厚度一般0.5m－1.0m，在坳沟处较厚，可达2.0m；稍干—稍湿，稍密—密实，透水性较好；碎石含量在10%至30%之间，碎石成分为凝灰岩、泥岩的风化产物，大小一般在5—15cm左右，呈棱角状—次棱角状。
（3）松散堆积物（Q）
主要成分为粉质粘土，分布在场地的Ⅲ区段。土黄色，坡脚厚度可达4.0－5.0m，具有从坡脚向坡顶变薄的趋势。稍湿，松散－稍密，透水性较差，含水性较好，以粉质粘土为主，局部含有少量碎石。
3、地质构造
勘查区内未发现断层及褶皱构造，岩层呈单斜构造。
4、水文地质条件
勘查区地下水根据含水介质的不同，主要分为第四系残坡积层孔隙水、松散堆积物孔隙水和基岩裂隙水。
第四系残坡积层，岩性为含碎石粉质粘土。由于其粘性不太强，透水性较好，虽也含水，但水量比较少，只在雨季含水较多，旱季很少。
松散堆积物，岩性为粉质粘土。由于粘性较好，透水性较差，含水性较好，主要接受大气降水补给，部分沿坡面向山坡下排泄，部分下渗至基岩裂隙中。
基岩裂隙水含水量与裂隙的发育情况、联通情况有关，一般来说，裂隙水并不丰富。接受残坡积层孔隙水、松散堆积物孔隙水和大气降水补给，沿一定的水力梯度向下渗流，少部分渗出地面，大部分排入新安江中。地下水随季节性变化，含量贫乏。该区水文地质条件较简单。
5、区域地壳稳定性
根据国家技术监督局发布的国家标准《中国地震动参数区划图》（GB18306-2001）及浙江省建设厅浙建发[2001]167号文件规定，本区位于地震峰值加速度小于0.05g的地壳稳定的地区，可不进行抗震设防。
三、边坡区岩土体特征
（一）、地貌特征
本勘查区已开挖的边坡长约180m，如平面图所示，将边坡依据位置不同分为4个区段（从南向北分别编为Ⅰ、Ⅱ、Ⅲ、Ⅳ区段）。其中Ⅰ区段的边坡高达7~25m，长约77m，坡度下缓上陡，在50~75°之间，坡面多倒坡，鹰嘴、危石。Ⅱ区段边坡高度在8－12m，长约53m，坡度下陡上缓，在50~70°之间。Ⅲ区段边坡高度在10m左右，长约36m，坡面被松散堆积物所覆盖，松散堆积物的厚度有从山脚向坡顶变薄的趋势，故坡面坡度上陡下缓，在35°－60°之间。Ⅳ区段高度在8－10m之间，长约14m，坡度约为60°。
（二）、岩土体结构特征
拟建场区边坡岩土体根据结构特征可分四层
1、第四系残坡积层
分布于边坡顶及以上山坡。含碎石粉质粘土，土黄色；稍干—稍湿，稍密—密实，透水性较好；碎石含量在10%至30%以上，碎石成分基岩风化后的产物，大小一般在5—15cm左右，呈棱角状—次棱角状。厚度一般0.5m－1.0m，在坳沟处较厚，可达2.0m。工程力学性质较差。
2、松散堆积物（Q）
粉质粘土，分布在场地的Ⅲ区段。土黄色，稍湿，松散－稍密，透水性较差，含水性较好，以粉质粘土为主，局部含有少量碎石，山脚厚度可达4.0－5.0m，有从山脚向坡顶变薄的趋势。工程力学性质较差。
3、强风化基岩
岩性以凝灰岩为主，局部夹有泥岩。风化裂隙发育，岩体较破碎。泥岩较软，易风化而成碎块状至土状。岩体的完整性较差，抗剪能力差，抗压强度低。风化厚度在2~3m左右。其岩石基本质量等级为Ⅳ类。
4、中风化基岩
岩性以凝灰岩为主，局部夹有泥岩。凝灰岩岩性较硬，抗风化能力较强；泥岩岩性较软，抗风化力较弱，裸露地表后，易风化成碎块至土状。总体其岩体的完整性较好，岩石基本质量等级为Ⅲ类。
（三）、构造特征
勘查区内未发现断层及褶皱构造。受区域断层影响在勘查区内裂隙比较发育，节理裂隙产状各异，其特征详见表1：
节理裂隙特征一览表（表1）
编号
产 状
特 征
频 率
分布
JL1
300°∠32°
闭合，局部有水，延伸规模大。
1—2条/米
Ⅰ区段
JL2
0°∠50°
闭合，局部有水，延伸5—6m。
0.5条/米
JL3
210°∠35°
闭合，无水，延伸规模大。
1条/米
Ⅱ、ⅢⅣ区段
JL4
35°∠47°
闭合，无水，延伸规模大。
4－5条/米
四、边坡稳定性分析及评价
（一）、影响边坡稳定性的主要因素
勘查区内边坡的高度最高在25m左右 ，较陡，走向东西至南北向。边坡岩性以凝灰岩为主，局部区段夹有泥岩，第四系松散层较薄，强风化层厚约2－3m。根据勘查资料分析，影响边坡稳定性的因素主要有以下几方面：
1、岩土体岩性
地表为第四系残坡积层，厚度一般在0.5—1.0m左右，在坳沟处可达2m，岩性为含碎石粉质粘土，结构松散—稍密，透水性较差，在大雨至暴雨时易被雨水冲下，但因其厚度薄及本区地表植被覆盖良好，不易形成泥石流及大规模的滑塌。基岩中的泥岩夹层为软弱夹层风化后影响坡体的稳定性，而凝灰岩的裂隙发育后也很易形成小的崩塌体。
2、水文地质条件
勘查区第四系残坡积层分布于坡顶，总体厚度不大，边坡基岩大部分裸露，残坡积层与基岩面形成临空面，加快地下水渗流速度，加大地下水位变幅，雨水入渗使岩土体重度增加而使高陡边坡顶部失稳，是引起边坡滑塌的主要诱导因素之一。
3、地质构造条件
Ⅰ、Ⅲ、Ⅳ区段岩层的层面基本与边坡面同向，且倾角小于坡角，对边坡的稳定性有一定的影响。边坡体的主要构造是四组裂隙，其裂隙面有三组的方向与边坡面的倾向相差不大，且其角度较小，对边坡稳定有一定的影响。裂隙的发育，主要是使边坡面上的岩石裂隙加大，岩石破碎，而形成危岩、鹰嘴、倒坡，而使边坡体不稳定。
4、人为因素
场区边坡是人工开挖形成，特别是在开挖时，采用爆破的方法而使裂隙加大，震开了许多裂隙，加上风化作用而形成了许多危岩，鹰嘴等不稳定因素。
（二）、边坡稳定性评价
根据上述对影响边坡体稳定诸因素的分析，分别对四个区段的边坡稳定性进行评价。
1、Ⅰ区段边坡稳定性评价：
Ⅰ区段边坡长约77m，由最高25m处向北端及西端高度逐渐降低。坡度下陡上缓，岩性为凝灰岩，裂隙发育，坡面破碎不平整，多危岩及鹰嘴。岩层层面及一组节理与坡向基本一致，且坡角大于岩层层面的倾角，对边坡的稳定性有一定的影响。（见图1）
2、Ⅱ区段
Ⅱ区段边坡长53m，高8－12m。坡度上缓下陡。坡体岩性主要为凝灰岩，局部夹有泥岩。层面及两组节理与坡面斜交或相反，边坡属基本稳定性。但该区段处于两个山脊之间的坳沟处，边坡体以上有比较大的汇水面积，在大到暴雨时，对边坡面的冲刷力很大。（见图1）
3、Ⅲ区段
Ⅲ区段边坡高度在10m左右，长约36m，坡面被松散堆积物所覆盖，松散堆积物的厚度有从山脚向坡顶变薄的趋势，故坡面上陡下缓，在35°－60°之间。松散堆积物的成分为粉质粘土，含水性好，透水性差，在大雨或暴雨时，雨水入渗使土体重度增加，而使边坡顶部失稳。且岩层层面与坡向基本一致，岩层倾角小于坡角，对边坡稳定性有一定影响。（见图1）
4、Ⅳ区段
Ⅳ区段高度在8－10m之间，长约14m，坡度约为60°。坡体岩性主要为凝灰岩，局部区段夹泥岩，泥岩因其易风化，坡面多覆盖碎石土。该边坡的岩层层面与坡向基本一致，岩层倾角小于坡角，对边坡稳定性有一定影响。（见图1）
五、结论与建议
（一）、结论
1、本次淳安县房产管理处朝阳新村经济适用房场区地质勘查按委托要求及有关规范规定进行，基本查明了岩土体的分布及特征、工程地质条件、环境地质条件及水文地质条件，研究和分析了影响边坡稳定性的主要因素。对边坡稳定性分区段进行了评价，为边坡治理设计提供了工程地质依据。
2、基本查明了影响边坡稳定性的主要因素是岩土体的岩性、地质构造及水文地质条件；次要因素为人为因素。
3、在本勘查区未发现泥石流等其它地质灾害的迹象与条件。
（二）、建议
1、在清坡后应尽快采取防护治理措施。
2、根据边坡体现状，对边坡体采取合理的治理措施
3、本次勘查工作只限于地表，未进行深部勘探。在清坡施工过程中如发现地质条件有变化，应及时与勘查设计单位取得联系，以便采取适当措施。
第二部分 治理设计
一、设计依据
本边坡工程设计依据主要有：
（1）淳安县房产管理处朝阳新村经济适用房边坡地质勘查与地质灾害防护治理设计合同；
（2）《岩土工程勘察规范》（GB50021—2001）；
（3）《建筑边坡工程技术规范》（GB50330—2002）；
（4）《锚杆喷射混凝土支护技术规范》（GB50086—2001）；
（5）《边坡工程处治技术》（人民交通出版社）；
（6）《长江三峡工程库区滑坡防治工程设计与施工规则（试行）》
（7）本次设计前进行的勘查资料。
（8）其它现行设计施工规范、规定。
二、设计思路
根据勘查报告可知，影响边坡稳定性的最主要因素为地层岩性、岩体结构与水文地质条件。针对边坡高度、坡度、岩层结构及岩石破碎程度等，对边坡采取相应的边坡防护治理措施。综合施工条件、工程造价等因素，采取M7.5浆砌块石挡墙护坡和挂网喷浆护坡，即：先将坡体表面的浮石、危岩、倒坡等清除，然后分区段进行处理，主要是采取M7.5浆砌块石挡墙护坡和挂网喷浆护坡，从而起到稳定岩层及防止岩石进一步风化的作用。
二、治理设计
（一）清坡
1、对Ⅰ区段、Ⅱ区段及Ⅳ区段的坡面进行清理：主要将坡面上的鹰嘴、孤石、危岩、倒坡、碎石等清理干净。使坡面保持基本平整。
2、对Ⅲ区段标高132.5m以下的坡体按照剖面7－7＇进行清坡,清坡坡率为1：0.46，坡脚标高和地面标高一致（128.3m）。
（二）、挡墙工程
1、所有挡墙均为M7.5浆砌块石挡墙。
2、1＃挡墙位于Ⅰ区段的坡脚。挡墙底标高与场地地面标高（128.30m）一致，挡墙高2.0m。挡墙墙面坡率1：0.2，墙背垂直（即墙背坡率为1：0.00）；挡墙顶宽0.80m，底宽1.20m。
3、2＃挡墙位于Ⅱ区段的坡脚。挡墙底标高与场地地面标高（128.30m）一致，挡墙高4.0m。挡墙墙面坡率1：0.45，墙背紧贴清坡后的边坡坡面；挡墙顶宽0.80m，底宽1.20m。
4、3＃挡墙位于Ⅲ区段的坡脚。挡墙底标高与场地地面标高（128.30m）一致，挡墙高4.0m。挡墙墙面坡率1：0.50，墙背紧贴清坡后的边坡坡面；挡墙顶宽1.00m，底宽1.20m。
5、4＃挡墙位于Ⅳ区段的坡脚。挡墙底标高与场地地面标高（128.30m）一致，挡墙高4.0m。挡墙墙面坡率1：0.50，墙背紧贴清坡后的边坡坡面；挡墙顶宽1.00m，底宽1.20m。
6、挡墙每隔15m及挡墙拐弯处、不同形式的挡墙衔接处设置一道伸缩缝，伸缩缝宽度20－30mm，缝中应填塞沥青麻筋或其它有弹性的防水材料，填塞深度不小于150mm。
7、所有挡墙顶浇筑C20素砼压顶，厚度0.10m。
8、所有挡墙中设置排水孔，排水孔孔径Φ110，呈梅花型布置，外倾坡度5%，最底一排距挡墙底0.2m，水平间距3.0m，垂向间距3.0m，排水孔靠近墙背设置反滤包（500mm×500mm×500mm）或反滤网（Φ＝500mm）。
9、1#挡墙基础深度为0.30m，2#挡墙基础埋深0.3m，3#、4#挡墙基础埋深0.5m，基础宽度均大于挡墙底宽0.2m，采用M7.5浆砌块石砌筑。基础开挖后须经设计、监理验收后方可进行砌筑。
（三）、锚杆挂钢筋网喷C20砼护坡
对于Ⅰ区段标高在132.0m以上的边坡坡体采用锚杆挂钢筋网喷C20护坡。具体要求如下：
1、锚杆布置：一共布置九排锚杆，最底一排锚杆的标高为132.5m。锚杆竖向间距为2.5m，水平间距为2.5m，锚杆入岩深度从下至上依次为3m、4m、3m、4m、5m、4m、5m、4m、5m。
2、锚杆孔径为φ50，锚杆钢筋采用HRB335 25螺纹钢，入射角均为15°。采用2个对中支架将锚杆送入孔内，注浆用水泥砂浆配比为1：1（重量比），以0.5MPa以上的压力注入孔内。
3、主筋采用Φ12（螺纹钢）钢筋，水平间距与竖向间距均为2.5m。主筋必须与锚杆电焊搭接，主筋相互之间采用电焊搭接。附加筋采用Φ6.5钢筋，间距为250mm×250mm，与主筋用电焊焊接牢固，附加筋之间采用铁丝帮扎牢固。
4、喷砼：强度C20砼，喷砼厚度为8-10cm。喷浆坡面布设排水孔，横向间距、纵向间距均为3.0m，排水孔径Φ110，呈梅花状排列。
5、为保证施工脚手架稳固，确保施工安全，在搭设脚手架时，须采用锚杆固定脚手架连接。锚杆的孔径为φ50，入岩深度3.0m。水平距离为5.0m、竖直距离为3m，锚杆钢筋采用HRB335 20螺纹钢，锚杆钢筋与脚手架之间采用铁丝绑扎固定。
（四）、排水工程
1、在所有挡墙的外侧修筑排水沟，排水沟净宽0.40m，净深0.30m，壁厚0.10m，底厚0.10m，用C20素砼浇筑。
2、从Ⅱ区段的北端至Ⅰ区段的山脊最高处的坡顶外侧5m处开挖排水沟，并用C20砼护壁，其断面尺寸为上宽（净）0.5m，底宽（净）0.3m，净深0.3m，两壁厚0.15m，底0.15m。
3、在距Ⅱ区段坡顶标高最低处外侧5m设置一个沉淀池，尺寸：长×宽=1m×1m，深0.8m，壁与底厚均为0.15m，用C20砼浇筑。在沉淀池之下的水沟顺坡用C20砼浇筑成阶梯形，宽为0.5m，将雨水引向坡脚排水沟。
（五）、绿化工程
1、在坡顶设置花坛，在花坛内种植花草及爬藤，以美化环境。
2、在1＃挡墙后用碎石土回填，回填至距顶约0.40m时换填种植土（约0.30m厚），用以种花草及藤类植物。
（六）、边坡稳定性验算
（一）岩土层计算参数的确定
该设计涉及计算的岩土层主要为侏罗系上统劳村组凝灰岩，局部夹泥岩，其物理力学指标是结合当地经验值及相邻类似工程综合分析确定，取粘聚力C=22－35kPa，内摩擦角φ=18°－22°，土体重度γ＝22kN/m3。
（二）计算依据
方案以按北京理正研制的《岩质边坡分析》、《挡土墙设计》等软件进行设计计算，主要治理结构剖面的设计计算见附件，锚杆支护设计计算等均采用《建筑边坡工程技术规范》（GB50330—2002）中相应给定的公式。挡墙的稳定性计算与验算等均采用《建筑边坡工程技术规范》（GB50330—2002）中相应给定的公式及挡墙稳定安全系数。计算过程见边坡稳定性计算书。
三、监测工作
加强施工过程中监测工作，监测边坡体表部位移及变形等，若发现边坡有较明显变形迹象，应立即停止施工，及时向设计、业主反应情况。施工完工后在坡顶处设置4个简易监测点，以监测边坡变形情况，并检验治理效果。
监测要求：监测点用全站仪或经纬仪观测，监测时间应不小于3个水文年，数据采集间隔：第一年1个月，第二年以后2个月，在雨量大于70mm/d的次日应开展监测；所有监测结果，必须形成书面记录，并妥善保管。
四、施工技术要求
（一）分项工程质量要求
治理施工前，应先对工程区进行放样，确定锚杆孔位及挡墙位置，然后修整边坡，最后进行挡墙、排水沟及锚喷施工。施工时若发现地质情况有变化或与设计情况不符时应及时通知设计单位和业主单位，各分项工程的施工严格参照有关施工规程、规范组织施工。
1、边坡清理要求
边坡岩面清理必须按照设计方案要求进行，应自上而下清除边坡体表面存在的危岩、松动岩块等，通过全面清理消除边坡掉块的隐患，达到边坡安全稳定的目的。
2、M7.5浆砌块石挡墙施工要求
施工前要作好地面排水，保持挡墙底干燥，并使块石砌体紧靠边坡体，使其与岩层结为整体。
挡墙块石强度MU30，块径大于0.3m，无风化石（如泥岩、粉砂岩等软质易风化的岩石）；砂浆强度M7.5，且砂浆必须饱满；砌石应大面朝下，上下错缝，块石排列稳定。
3、锚杆挂钢筋网喷砼施工要求
锚杆钢筋与主筋采用电焊焊接。
钢筋网铺设前随机抽取3根进行锚杆抗拔试验，锚杆抗拔力不小于90kN。
锚杆挂钢筋网喷砼须遵循以下程序：搭设脚手架→整修坡面→锚杆钻孔、注浆→高压风水冲洗坡面→第一次喷射混凝土→钢筋网制作、挂网→第二次喷射混凝土→养护→拆除脚手架。
喷射混凝土须遵循自下而上的顺序。
此外，边坡地质灾害治理施工及监理单位应具备经省级以上人民政府国土资源主管部门资质审查合格并取得国土资源部主管部门颁发的相应等级的资质证书等两项条件。
（二）施工管理及保证措施
1、质量目标：本工程质量等级目标：合格工程。
2、安全生产保护措施
安全目标：避免一般事故，杜绝重大人身伤亡事故和设备安全事故，实现安全生产。
加强施工的安全生产意识和安全生产管理，严格执行有关安全生产的规定和制度，制定切实可行的安全保证措施，落实各级安全岗位责任制，坚持全员签订安全生产责任书，接受社会各界对安全生产的检查监督。
3、文明施工、环境保护措施
做好施工场地的文明施工、环境保护工作，并采取相应的措施，确保文明施工，保护环境。
施工场内经常保持场地清洁，保持环境整洁，污水集中处理，不随意排放。
材料进出防止抛、洒、滴、漏，安排专人清理。
加强施工人员的安全生产教育，避免废水、废油等造成环境污染。
六、工程费用概算
根据当地市场价及《公路概算、预算定额》中对治理工程项目概算，该工程总价款为410678元。详见下表：
淳安县房产管理处朝阳新村经济适用房边坡治理工概算表
编号
项目或费用名称
单位
数量
单价（元）
合计（元）
备注
1
清坡
m3
576
15
8640
包括土石方外运
2
1＃
挡墙
基础开挖
m3
208
60
12480

3
M7.5浆砌块石
m3
238.8
120
28646
包括基础
4
2＃
挡
墙
基础开挖
m3
50
20
1000

5
M7.5浆砌块石
m3
282.2
120
33864
包括基础
6
3＃
挡墙
基础开挖
m3
75
20
1500

7
M7.5浆砌块石
m3
221.8
120
26616
包括基础
8
4＃挡墙
基础开挖
m3
20
20
400

9
M7.5浆砌块石
m3
86.2
120
10344
包括基础
10
排水
工程
水沟开挖及沉淀池开挖
m3
60
30
1800

11
水沟浇筑
m3
24.6
320
7872

12
沉淀池浇筑
m3
0.4
320
128

13
锚
喷
工
程
φ50锚杆孔成孔及注浆
m
961
50
48050

14
锚杆HRB335 25螺纹钢
T
2.9
4500
13050
15
φ12螺纹钢
T
0.85
4500
3825
16
φ20螺纹钢
T
0.56
4500
2520
17
φ6.5圆钢
T
2.45
4500
11025
18
喷砼（厚10cm）
m2
1030
80
82400

19

脚手架
m2
1327
15
19905

20
监测
设置监测点
个
4
50
200

Σ
314265

21
不可预见费
Σ×8%
25141

22
综合费
Σ×18%
55568

23
工程监理费
Σ×5%
15713

总计
410687

七、注意事项
1、最好在旱季施工，在清坡结束后应立即对边坡进行治理。在清坡时严禁爆破作业，以免造成新的不稳定因素。
2、边坡施工应采用信息施工法，及时收集施工当时的边坡区地质条件变化信息，建立信息反馈制度，及时向设计、监理和业主通报，以便对设计进行修正和补充。
附件：边坡稳定性计算书
计算项目: 3－3＇剖面边坡稳定性计算
----------------------------------------------------------------------
[ 计算简图 ]

----------------------------------------------------------------------
[ 计算条件 ]
----------------------------------------------------------------------
[ 基本参数 ]
计算方法： 极限平衡法
计算目标： 计算安全系数
边坡高度： 26.000(m)
结构面倾角： 44.5(°)
结构面粘聚力： 22.0(kPa)
结构面内摩擦角： 18.0(°)
[ 坡线参数 ]
坡线段数 4
序号 水平投影(m) 竖向投影(m) 倾角(°)
1 9.000 9.000 45.0
2 5.224 7.000 53.3
3 3.276 9.000 70.0
4 3.732 1.000 15.0
[ 岩层参数 ]
层数 1
序号 控制点Y坐标 容重 锚杆和岩石粘结强度
(m) (kN/m3) frb(kPa)
1 25.000 22.0 200.0
[ 锚杆(索)控制参数 ]
边坡工程重要性系数： 1.0
锚固体与地层粘结工作条件系数： 1.00
锚杆钢筋抗拉工作条件系数： 0.69
钢筋与砂浆粘结强度工作条件系数： 0.60
交互锚杆钢筋的抗拉强度： 否
锚杆(索)配筋荷载分项系数： 1.30
[ 锚杆(索)参数 ]
锚杆(索)道数 9
序号 支护类型 水平间距 竖向间距 入射角 锚固体直径 自由段长度 锚固段长度 配筋 锚筋fy 钢筋与砂浆
(m) (m) (°) (mm) (m) (m) (MPa) fb(kPa)
1 锚杆 2.500 2.000 15.0 50 4.000 1.000 1D25 --- 2100.0
2 锚杆 2.500 2.500 15.0 50 3.000 1.000 1D25 --- 2100.0
3 锚杆 2.500 2.500 15.0 50 3.000 2.000 1D25 --- 2100.0
4 锚杆 2.500 2.500 15.0 50 2.000 2.000 1D25 --- 2100.0
5 锚杆 2.500 2.500 15.0 50 3.000 2.000 1D25 --- 2100.0
6 锚杆 2.500 2.500 15.0 50 2.000 2.000 1D25 --- 2100.0
7 锚杆 2.500 2.500 15.0 50 2.000 1.000 1D25 --- 2100.0
8 锚杆 2.500 2.500 15.0 50 3.000 1.000 1D25 --- 2100.0
9 锚杆 2.500 2.500 15.0 50 2.000 1.000 1D25 --- 2100.0
----------------------------------------------------------------------
[ 计算结果 ]
----------------------------------------------------------------------
岩体重量： 1321.0(kN)
水平外荷载： 0.0(kN)
竖向外荷载： 0.0(kN)
侧面裂隙水压力： 0.0(kN)
底面裂隙水压力： 0.0(kN)
锚杆(索)1抗力： 0.0(kN)
锚杆(索)2抗力： 0.0(kN)
锚杆(索)3抗力： 54.4(kN)
锚杆(索)4抗力： 62.8(kN)
锚杆(索)5抗力： 62.8(kN)
锚杆(索)6抗力： 62.8(kN)
锚杆(索)7抗力： 31.4(kN)
锚杆(索)8抗力： 31.4(kN)
锚杆(索)9抗力： 31.4(kN)
结构面上正压力： 1058.4(kN)
总下滑力： 857.4(kN)
总抗滑力： 1160.0(kN)
安全系数： 1.353
重力式挡土墙验算[执行标准：通用]
计算项目： 2＃重力式挡土墙
------------------------------------------------------------------------
原始条件:

墙身尺寸:
墙身高: 4.000(m)
墙顶宽: 0.800(m)
面坡倾斜坡度: 1:0.450
背坡倾斜坡度: 1:-0.360
墙底倾斜坡率: 0.000:1
物理参数:
圬工砌体容重: 23.000(kN/m3)
圬工之间摩擦系数: 0.400
地基土摩擦系数: 0.500
墙身砌体容许压应力: 2100.000(kPa)
墙身砌体容许剪应力: 110.000(kPa)
墙身砌体容许拉应力: 150.000(kPa)
墙身砌体容许弯曲拉应力: 110.000(kPa)
挡土墙类型: 一般挡土墙
墙后填土内摩擦角: 40.000(度)
墙后填土粘聚力: 0.000(kPa)
墙后填土容重: 19.000(kN/m3)
墙背与墙后填土摩擦角: 25.000(度)
地基土容重: 22.000(kN/m3)
修正后地基土容许承载力: 500.000(kPa)
地基土容许承载力提高系数:
墙趾值提高系数: 1.200
墙踵值提高系数: 1.300
平均值提高系数: 1.000
墙底摩擦系数: 0.500
地基土类型: 岩石地基
地基土内摩擦角: 30.000(度)
土压力计算方法: 库仑
坡线土柱:
坡面线段数: 3
折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数
1 5.000 5.700 0
2 2.600 2.600 0
3 4.500 1.000 0
坡面起始距墙顶距离: 0.000(m)
地面横坡角度: 56.000(度)
墙顶标高: 0.000(m)
=====================================================================
第 1 种情况: 一般情况
[土压力计算] 计算高度为 4.000(m)处的库仑主动土压力
按实际墙背计算得到:
第1破裂角： 34.000(度)
Ea=34.178 Ex=34.037 Ey=3.098(kN) 作用点高度 Zy=1.335(m)
墙身截面积 = 3.920(m2) 重量 = 90.160 kN
(一) 滑动稳定性验算
基底摩擦系数 = 0.500
滑移力= 34.037(kN) 抗滑力= 46.629(kN)
滑移验算满足: Kc = 1.370 > 1.300
(二) 倾覆稳定性验算
相对于墙趾点，墙身重力的力臂 Zw = 1.340 (m)
相对于墙趾点，Ey的力臂 Zx = 1.641 (m)
相对于墙趾点，Ex的力臂 Zy = 1.335 (m)
验算挡土墙绕墙趾的倾覆稳定性
