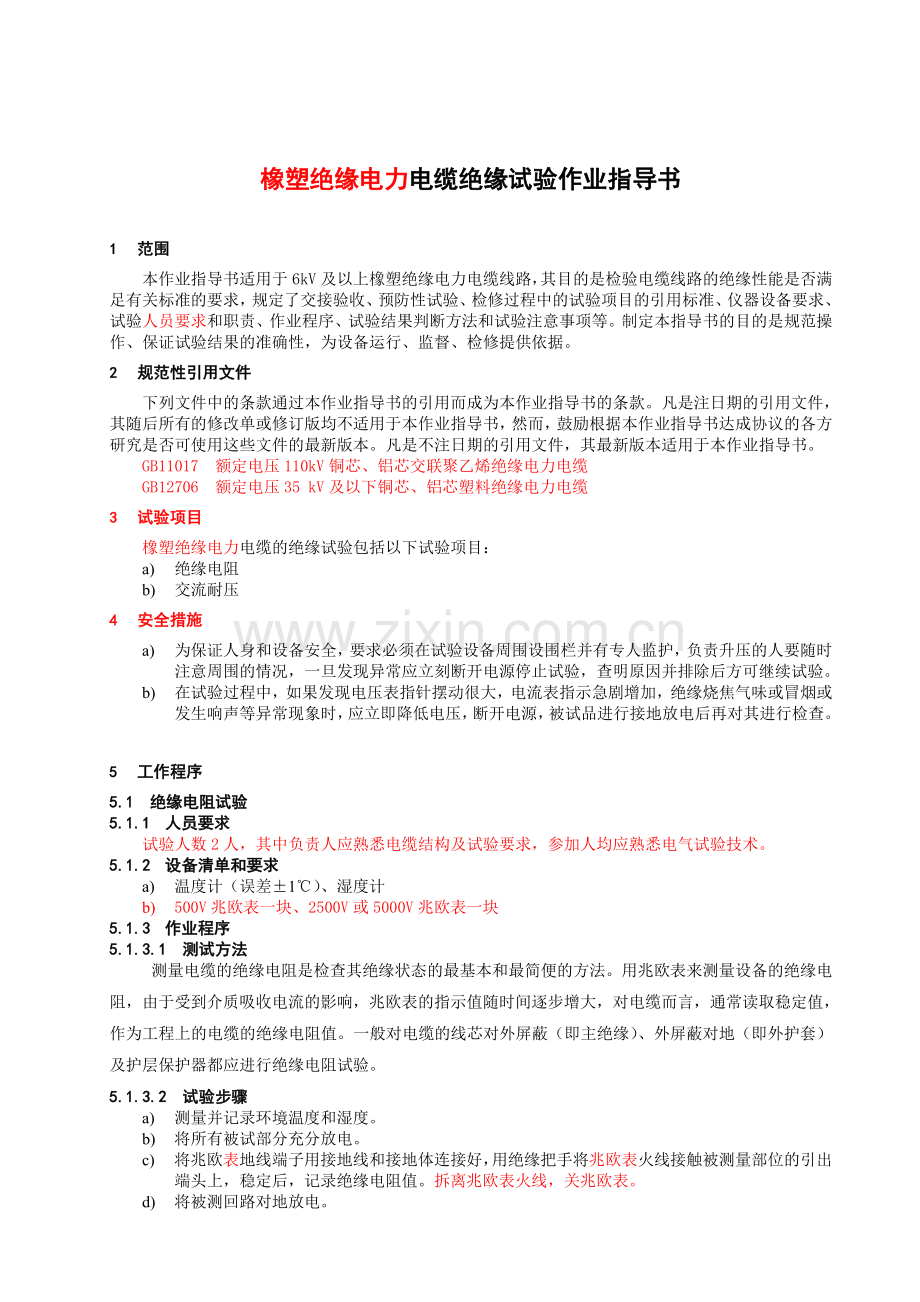

橡塑绝缘电力电缆绝缘试验作业指导书1 范围本作业指导书适用于6kV及以上橡塑绝缘电力电缆线路，其目的是检验电缆线路的绝缘性能是否满足有关标准的要求，规定了交接验收、预防性试验、检修过程中的试验项目的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果判断方法和试验注意事项等。制定本指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。GB11017 额定电压110kV铜芯、铝芯交联聚乙烯绝缘电力电缆GB12706额定电压35 kV及以下铜芯、铝芯塑料绝缘电力电缆3 试验项目橡塑绝缘电力电缆的绝缘试验包括以下试验项目：a) 绝缘电阻b) 交流耐压4 安全措施a) 为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。b) 在试验过程中，如果发现电压表指针摆动很大，电流表指示急剧增加，绝缘烧焦气味或冒烟或发生响声等异常现象时，应立即降低电压，断开电源，被试品进行接地放电后再对其进行检查。5 工作程序5.1 绝缘电阻试验5.1.1 人员要求试验人数2人，其中负责人应熟悉电缆结构及试验要求，参加人均应熟悉电气试验技术。5.1.2 设备清单和要求a) 温度计（误差1）、湿度计b) 500V兆欧表一块、2500V或5000V兆欧表一块5.1.3 作业程序5.1.3.1 测试方法测量电缆的绝缘电阻是检查其绝缘状态的最基本和最简便的方法。用兆欧表来测量设备的绝缘电阻，由于受到介质吸收电流的影响，兆欧表的指示值随时间逐步增大，对电缆而言，通常读取稳定值，作为工程上的电缆的绝缘电阻值。一般对电缆的线芯对外屏蔽（即主绝缘）、外屏蔽对地（即外护套）及护层保护器都应进行绝缘电阻试验。5.1.3.2 试验步骤a) 测量并记录环境温度和湿度。b) 将所有被试部分充分放电。c) 将兆欧表地线端子用接地线和接地体连接好，用绝缘把手将兆欧表火线接触被测量部位的引出端头上，稳定后，记录绝缘电阻值。拆离兆欧表火线，关兆欧表。d) 将被测回路对地放电。e) 测量其他部分。5.1.3.3 注意事项在试验中读取绝缘电阻数值后，应先断开接至被试品的连接线，然后再将兆欧表停止运转，注意：电缆一般电容量较大，兆欧表最初读数可能为零。5.1.4 试验结果判断依据5.1.4.1 对于110kV及以上电缆进行外护套绝缘电阻测试（必须在有外电极的条件下进行），每公里绝缘电阻值不低于0.5 M（使用500V兆欧表）；5.1.4.2 0.6/1kV以上等级电缆主绝缘的绝缘电阻测量采用2500V或5000V兆欧表，绝缘电阻标准自行规定。5.2 交流耐压5.2.1 设备清单和要求交流耐压试验可选用工频耐压试验设备、工频串联谐振耐压试验设备或变频串联谐振耐压试验设备，设备电压及容量由所试电缆的情况确定。5.2.1.1 工频耐压试验设备：试验变压器： 额定电流In大于试品所需电流IX（估算公式为IX=UC）；高压侧额定电压Un应大于大于试验所需电压的1.2倍。5.2.1.2 工频串联联谐振耐压设备：a) 串联电抗器：耐压应高于试验电压Ux （kV）；电感量应近似等于和额定电流应近似等于UC。b) 试验变压器： 额定电流In大于试品所需电流IX（估算公式为IX=UC）；容量和高压侧额定电压Un可用下式估算SIXUX/Q（kVA）（完全补偿时）Un=S/In（kV）（非完全补偿时）Sn=UnIn（kVA）其中Q为电抗器的品质因数。c) 调压器：容量与试验变压器匹配。5.2.1.3 变频串联谐振耐压试验设备：a) 串联电抗器：耐压应高于试验电压Ux （kV）；电感量和额定电流估算同工频串联谐振。b) 试验变压器： 额定电流In大于试品所需电流IX（估算公式同并联谐振）；容量和高压侧额定电压Un可用下式估算SIXUX/Q（kVA）Un=S/In（kV）c) 调压器：容量与试验变压器匹配。5.2.1.4 其它通用设备：a) 限流电阻：通常取0.21/V。对于谐振回路可不使用限流电阻。b) 过电压保护球隙：按高压电气设备绝缘试验电压和试验方法规定选择球隙和球径。c) 球隙保护电阻：通常取1/V。也可近似计算值为Rg2其中为允许波头的陡度，取5kV/S。d) 交流电压测量设备：根据试验电压选择合适变比的分压器（或电压互感器）和合适量程的电压表（如果采用谐振方法可使用普通电压表），要求整体测量精度1.5级以上。e) 2级毫安表一块，量程大于IX。5.2.2 作业程序5.2.2.1 测试方法5.2.2.1.1 根据相关规程或制造厂家的规定值确定试验电压，并根据试验电压和所试电缆的电容及长度选择合适电压等级的电源设备、测量仪表和保护电阻。如试验电压较高，则推荐采用串联谐振以降低试验电源的容量，试验前应根据相关数据计算电抗器、变压器的参数，以保证谐振回路能够匹配谐振以达到所需的试验电压和电流。5.2.2.1.2 试验前先进行主绝缘绝缘电阻和交叉互联、外护套的试验，各项试验合格后再进行本项试验。Ty 调压器 ；T 试验变压器；R 限流电阻；r 球隙保护电阻 ；G 球间隙；Cx 被试品；C1、C2电容分压器；V 电压表图1 工频耐压试验接线图图2 工频串联谐振耐压试验接线图图3 变频串联谐振耐压试验接线图5.2.2.2 试验步骤a) 检查试验电源、调压器和试验变压器正常。按接线图准备试验，保证所有试验设备、仪表仪器接线正确、指示正确。b) 一切设备仪表接好后，在空载条件下调整保护间隙，其放电电压为试验电压的110120%范围内（如采用串联谐振需要另外的变压器调整保护间隙）。并调整试验电压在高于试验电压5下维持两分钟后将电压降至零，拉开电源。c) 经过限流电阻R在高压侧短路，调整过流保护跳闸的可靠性。d) 电压和电流保护调试检查无误，各种仪表接线正确后，即可降高压引线接到被试绕组上进行试验。e) 升压必须从零开始，升压速度在40试验电压以内可不受限制，其后应均匀升压，速度约每秒3的试验电压。升至试验电压后维持规程所规定时间。f) 将电压降至零，拉开电源，该试验结束。5.2.2.3 试验结果判断依据如果试验中未发生击穿放电现象，则认为试验通过。5.2.2.4 注意事项a) 试验前应明确耐压值按制造厂的规定还是按规程规定。b) 电缆交流耐压时间较长，试验期间应注意试验电流的变化，试验前后应测量主绝缘的绝缘电阻。6 原始记录与正式报告6.1 对原始记录与正式报告的要求6.1.1 原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在原始记录上注明使用的仪器设备名称及编号。6.1.2 当记录表格出现某些“表格”确无数据记录时，可用“/”表示此格无数据。6.1.3 若确属笔误，出现记录错误时，允许用“单线划改”，并要求更改者在更改旁边签名。6.1.4 原始记录应由纪录人员和审核人员二级审核签字；试验报告应由拟稿人员、审核人员、批准人员三级审核签字。6.1.5 原始记录的记录人与审核人不得是同一人，正式报告的拟稿人与审核/批准人不得是同一人。6.1.6 原始记录及试验报告应按规定存档。6.2 试验原始记录的内容及格式试验原始记录的内容及格式参考附录A。附录 A （资料性附录）试验原始记录的内容 标识与编号试验日期单位安装地点运行编号试验负责人试验参加人审 核记 录铭牌型 号额定电压kV制 造 厂出厂日期备 注一. 绝缘电阻 单位：M试验项目A相B相C相主绝缘（耐压前）主绝缘（耐压后）外护套护层保护器使用仪器试验日期环境温度 环境湿度 备 注二. 交流耐压试验相别电压（kV）时间（min）结论A相主绝缘B相主绝缘C相主绝缘使用仪器试验日期环境温度 环境湿度 备 注
