国税局机房改造工程安装方案.doc

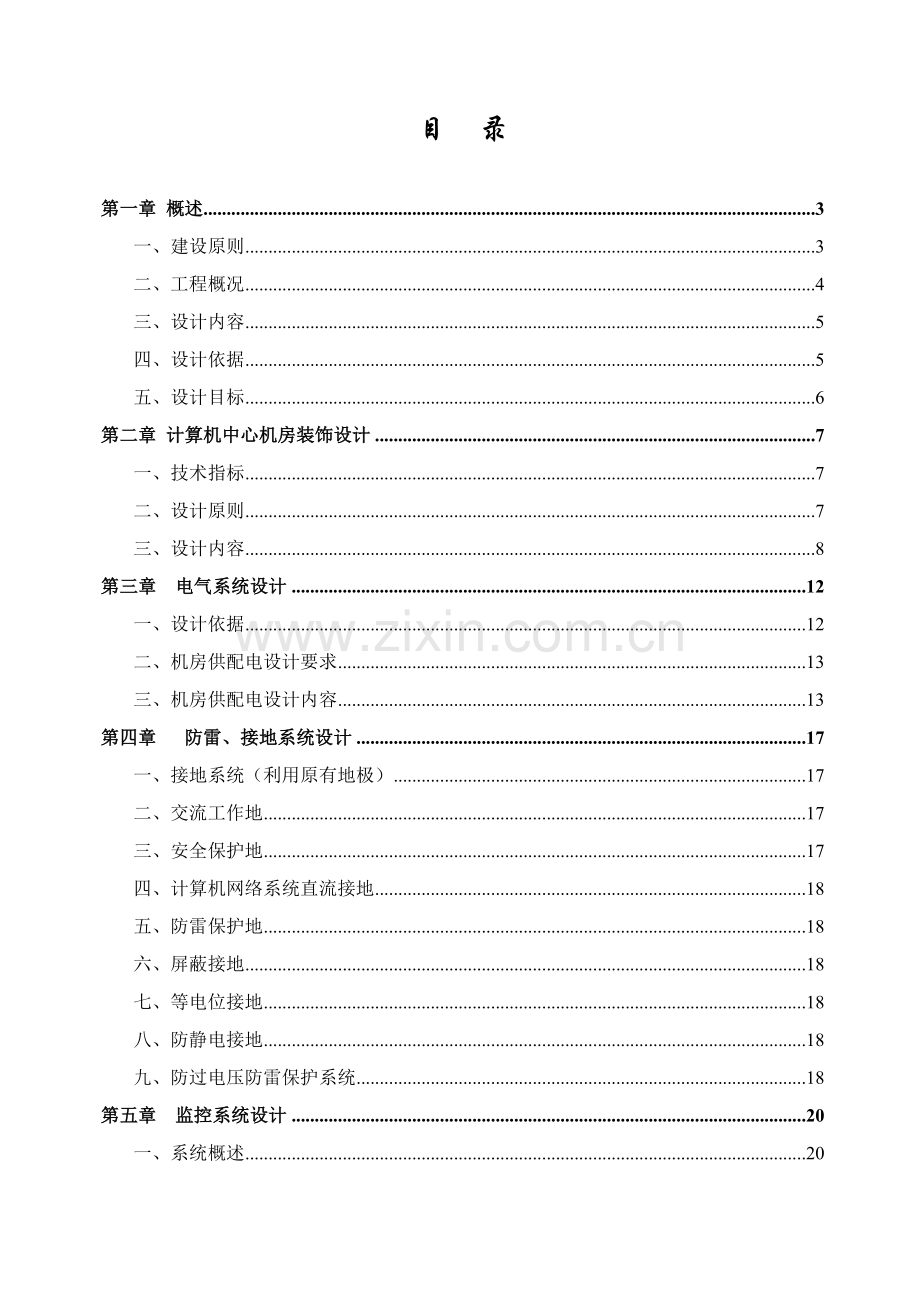

目 录

第一章 概述 3
一、建设原则 3
二、工程概况 4
三、设计内容 5
四、设计依据 5
五、设计目标 6
第二章 计算机中心机房装饰设计 7
一、技术指标 7
二、设计原则 7
三、设计内容 8
第三章 电气系统设计 12
一、设计依据 12
二、机房供配电设计要求 13
三、机房供配电设计内容 13
第四章 防雷、接地系统设计 17
一、接地系统（利用原有地极） 17
二、交流工作地 17
三、安全保护地 17
四、计算机网络系统直流接地 18
五、防雷保护地 18
六、屏蔽接地 18
七、等电位接地 18
八、防静电接地 18
九、防过电压防雷保护系统 18
第五章 监控系统设计 20
一、系统概述 20
二、系统设计依据及标准规范 20
三、系统需求 21
四、各模块功能细述 26
第六章 专用空调及新风系统 36
1.1.1. 专用机房精密空调风量和气流组织 37
1.1.2. 精密空调技术参数要求（带*的必须满足） 37
二、新风系统设计 39
第七章 第七章 UPS系统 41
1.1.3. UPS电源的选用 41
第八章 消防及排烟系统 48
一、火灾自动报警及灭火系统设计说明 48
二、排烟系统设计说明 51
第九章 机房综合布线系统 53
一、方案综述 53
二、设计方案有关说明 53
三、综合布线系统设计综述 62
第十章 防水、防虫、防鼠害及防白蚁 67
一、机房防水 67
二、防虫、防鼠害施工 67
三、防白蚁 67

第一章 概述
随着信息高速公路的飞速发展，计算机越来越多地应用于各个领域。其作用与地位更加突出，而计算机网络系统作为精密脆弱的微电子设备集成。使用了大量易受环境影响的电子元器件，机械构件及材料。为了保证计算机网络系统的可靠运行，计算机机房必须满足计算机系统以及工作人员对温度、湿度、洁净度、风速度、电磁场强度。电源质量、噪音、照度、振动、防火、防盗、防雷、屏蔽和接地等多方面的要求。因此，计算机机房系统工程是一项集建筑装饰学、电工学、美学、环境保护、安全防范技术，空气调节技术。暖通净化技术，计算机专业技术，消防技术，弱电控制专业，抗干扰技术，防雷防过压技术。智能化管理等综合学科的系统工程，并涉及到综合布线，网络系统集成等技术领域。
所以计算机机房系统工程是各专业的系统化，集成化的技术应用，才能合理地、规范地设计出高标准、专业化、适用性强的机房系统。从而尽最大可能减少计算机与各种机房设备及网络系统间的相互干扰，极大减弱外部电磁波、磁场、雷电波等对计算机系统的影响。同时做好机房的防水、防火、防潮、防鼠虫等诸多的工作，确保计算机系统的正常运行。
某国税局，现有二楼和八楼两个机房，总面积为540平方米，且承载能力已达到饱和，无法满足工程三期建设要求，为此，决定将二楼剩余面积改造为机房，与现有机房一起作为处理中心机房，为适应信息化飞速发展的需求而建的一个重要项目，其中计算机中心机房作为数据中心和控制中心的重要场所，要求在功能环境、环保等方面进行统一考虑和完整规划，提供舒适的极富人性化的办公环境，以利于办公人员身心健康、提高工作效率。
一、建设原则
计算机机房墙体要采用防火隔断墙，周围均要进行防潮、保温处理。
墙壁表面宜采用防潮、不起尘、易清洁且性能好的环保材料进行饰面。
计算机机房内铺设电缆较多，短路易酿成火灾，需严格控制建筑物耐火等级。所有材料的防火等级都应选为A级或B1级。
尘埃的二次飞扬，对计算机机房内的空气洁净度影响较大，因此装饰材料应选用不易积灰、不易起尘、易于清洁、防火保温的饰面材料，但还应注意此种材料应不产
生眩光。
计算机机房地面材料采用质地硬、不宜起尘、防静电的材料。
计算机机房内铺设防静电地板，地板倾斜度必须保证每米不高于2毫米。
防静电地板下仅铺设电缆时，其高度一般可为300mm左右。为了避免电缆移动时地面起尘或划破电缆，地面和四壁应平整而耐磨。机柜比较集中的中心机房应采用电缆桥架走线，以保证地板下有足够的空间供机房专用空调送风。
防静电地板的板厚公差应在±0.2mm/m以内；常温常湿下地板绝缘电阻应大于100kΩ，小于100MΩ；地板的均匀荷载应在1000kg/ m2左右，集中荷载应大于集中荷载大于650Kg/m2。
地板下、天棚内空间作为专用空调送、回风的静压箱时，楼板面应做好防尘、保温处理，以防止楼板面结露。
机房供配电系统主电源应采用双回路供电，主要网络设备应由UPS电源单独回路供电，并应留有冗余。
机房工作照明应达到500LUX以上，应急照明应达到50LUX以上。
机房内应做好防雷及接地系统，以保证工作人员及设备的安全。
机房内应做空调、新风换气及消防灭火、报警、排烟系统。
机房内综合布线应达到主干万兆，水平链路达千兆。
机房内设备应做设备及环境监控系统，应实行无人职守。
计算机机房内所有管道都应进行防锈处理，选质量好的镀锌管材，所有线缆都应用铁皮线槽、钢管或金属软管保护。

二、工程概况
本次改造总建筑面积约为940平方米，实际机房面积约为744平方米，涉及机房基础装修、机房配电系统、防雷及接地系统、漏水检测、门禁系统、综合布线、消防、空调、新风、图象监控和UPS电源等部分。
该机房是承载全省税收征管系统、综合办公系统和其它各应用系统的核心机房，其运行质量直接关系到全省各应用系统和数据的安全，设备和材料选型定位在目前市场上的高端产品，确保工程质量，为我省国税信息化建设提供一个安全、稳定、高效
的硬件环境。

三、设计内容
设计内容主要包括如下几个方面：
拆除部分、机房基础装修、机房配电系统、防雷及接地系统、漏水检测、门禁系统、综合布线、消防、空调、新风、图象监控和UPS电源等部分。
四、设计依据
1.GB50174—93《电子计算机机房设计规范》
2.GB/T2887—2000《电子计算机场地通用规范》
3.GB9361—88《计算机站场地安全要求》
4. GB50057—94《建筑物防雷设计规范》
5.GB50054—95《低压配电设计规范》
6. YD/T754—95《通讯机房静电防护通则》
7.GB9175—88《环境电磁卫生标准》
8.GB8702—88《电磁辐射防护规定》
9.GB50265—97《气体灭火系统施工及验收规范》
10.GBJ116—98《火灾自动报警系统设计规范》
11.GB5004—95《建筑设计防火规范》
12.GB50222—95（公告22）《建筑内部装修设计防火规范（2001年局部修订）》
13.GB50052—92《供配电系统设计规范》
14.SJ/T10796—2001《防静电活动地板通用规范》
15.SJ/T30003—93《电子计算机机房工程施工及验收规范》
16.GB50243—97《通风与空调工程施工及验收规范》
17.GB50303—2002《建筑电气工程施工质量验收规范》
18.GB50325—2001《民用建筑工程室内环境污染控制规范》
19.GBJ133—90《民用建筑照明设计标准》
20.GB50168—92《电气装置安装工程电缆线路施工及验收规范》

21.GB50057—94（公告24）《建筑物防雷设计规范（2000年局部修订）》
22.GB50169—92《电气装置安装工程接地装置施工及验收规范》
23.GB50052—95《供配电系统设计规范》
24. GB6650-86《计算机机房用活动地板技术条件》
25. 国税发[1997]069号《税务系统新建和改建计算机场地的暂行规定》和《税务系统办公楼综合布线系统工程设计、建设、安装技术标准》。

五、设计目标
设计标准性：严格按国家关于计算机机房系统工程的有关标准设计，文件图纸规范齐全，采用国标符号，力求统一性、可调整性。
功能先进性：采用先进的通道管理，安防监控，消防报警系统，门禁系统等管理手段。充分考虑与POS综合布线。网络系统的接口和配套，使机房系统具一定的超前性，确保机房系统长期高效运行。
安全可靠性：采用质地优良的材料，性能优越的设备及规范的施工工艺技术。特别是意外情况下的抗干扰性的快速补充性，保证各个环节安全可靠。
系统实用性：方案实施后的计算机机房分区合理，工艺流程最简。系统配置齐全，管理严谨方便，根据各功能区的要求选择了不同等级的材料。使其价格性能比达到最优。
空间扩展性：本方案不仅能支持现有的系统，还能在空间布局，系统电网容量、端口等方面有充分的扩展余地，便于系统进一步开发适应未来发展及系统更新换代的需要。
环境舒适性：机房整体装饰风格美观淡雅，具现代化办公环境氛围，人员长时间在此工作不会感到疲倦。

第二章 计算机中心机房装饰设计
一、技术指标
编号
项目
设计指标
1.
温度
20°C ± 2°C（冬季）/23°C ± 2°C（夏季）
2.
湿度
45% ～ 65%
3.
温度变化率
£ 5°C/h，不结露
4.
制冷量
300w/m2 (另加10～15%的备份)
5.
尘埃
粒度 £0.5U/m2 (静态条件下，每升空气中大于或等于0.5µm的尘粒数应少于18000粒。)
6.
噪音
£68dB
7.
照度
机房³500lux，应急³50lux
8.
接地
接地£ 1W，接地电位差<1V
9.
供电系统可用性(由市电至机柜计算)
³99.99%

二、设计原则
为保证设备能够安全有效的运行，针对本工程我们在设计中进行了多方面的综合考虑，努力做到重点部位重点突出，并且在保证质量的前提下，做到经济、美观、实用、安全。本次设计主要按照以下原则进行：
地面铺设抗静电地板，以利于地下空调送风和满足设备布置的承重要求。
按照国标要求考虑机房接地系统的完善。
同时考虑机房区的防水、防火、防鼠和防盗等措施。
计算机机房作为一种现代高科技工作场地，其装饰宗旨是确保计算机正常工作及机房工作人员的身心健康，使其能在房间内长时间工作时有宁静、舒适感，其装饰效果应该是：淡雅稳定、简洁明快、线条流畅分明。色彩大面协调小部用以对比、点缀。由于材料色彩具有明度越高，材料越显得轻，越低越显得重效果。主机房选用上轻下重的色彩反搭配，使机房有稳定、平衡和安全感。所以吊顶适用浅色，地面适用比吊顶颜色较深的色调，机房辅助房间装饰效果应与机房区装饰效果接近，同时也应体现美观大方，经济实用。所有装饰材料必须满足防火规范的有关要求。

三、设计内容
拆除工程：
对原有建筑墙体、空调管道、消防管道及其它装饰物的拆除及外运；
隔断的设计：
机房内玻璃隔断采用12毫米厚钢化玻璃隔断，不同消防区之间采用12毫米防火玻璃隔断。不同消防区隔断在地板下和吊顶上均采用放火材料隔离密封，隔断骨架采用亚光不锈钢包框，不锈钢厚度1毫米，隔断钢架采用方管或槽钢制作，哑光不锈钢包饰玻璃隔断隔开有如下特点：
隔断墙不仅不承受荷载，而且还要把自身的重量施加在楼板上。因此其自身重量应越轻越好；
为了减少隔断墙的占地面积，隔断墙的厚度应越薄越好；
考虑到网络系统设备的更新换代以及设备布局的变更与扩充，隔断墙应设计成易拆除又不损害其它部分的建筑结构；
隔断墙具有隔音、防火、防潮、隔热和减少尘埃附着的能力。
采用防火玻璃隔断进行装饰,增加主功能间的通透感，便于设备管理，使机房整体协调、美观、提高洁净度，以达到保温、屏蔽防电磁干扰的效果。
“ 金钢”单片铯钾防火玻璃
汕头产“金钢”防火玻璃隔断特点：
隔热性好：能有效减少热辐射和热传递，具有良好的隔热性能。
防紫外线：能有效阻挡紫外线对人体的伤害和对室内物品的褪色作用。
隔音透明：能有减弱车辆、飞机、火车等各种噪声的干扰 ，基本上保持原玻璃的透明度。经多个工程反映出该玻璃从视觉、平整度、硬度都得到业主方的好评
汕头产“金钢”12MM厚单片铯钾防火玻璃耐火等级达到国家标准。
墙面的设计：
功能间墙面装修目的是为了保证室内环境使用条件，创造一个舒适美观而整洁的环境，其材料选择应满足不易吸附尘、防火、防潮为宜。根据规范要求和现场实际情况，从电梯间进门开始，所有的窗户均采用石膏板封堵，采光采用人工照明处理。除消防钢瓶间、配件区、仓库、值班区、金税发卡区、工作及休息区的墙面采用乳胶漆刷涂外，其余部分
的墙体、窗户和立柱均采用彩钢板装饰。面装饰“万博得”彩色钢板。墙面色调设计为乳白色为主，安装100mm高不锈钢踢脚线，更能给人一种美丽、庄重、温馨的感觉。彩色钢板对电磁波具有一定的屏蔽作用，能较好的防止电磁波对计算机数据的干扰，且易于清洁。装饰墙面内衬轻钢龙骨内衬50MM厚岩棉保温层,这样既达到表层的强度和防火要求又保温,隔热,隔声音和方便墙壁内穿管走线。
“格满林”彩色钢板的特性指标：
产品规格：
900×2400、900×2600、900×2900(标准规格)特殊规格按客户的规格定做
产品主要材料：
1、金属墙板由0.6mm烤漆钢板，内衬板12mm防火石膏板所组成。
2、钢板面漆采用硬化型多元聚酯涂料，背面采用高防锈性涂料。
3、隔间立柱C型≥50×40，管道墙主柱CH型≥65×35，横架为3.6米镀锌钢板。
产品性能及检验：
1、本金属板隔间系统符合CNS12514一小时防火时效试验规定；并具备建设部建筑新技术“新工法”新设备及新材料审核认可。
2、本隔间系统隔音率，中心周波数500HZ可达45dB。
3、本隔间系统符合CNS12514—5kg落锤冲击试验规定。
产品特点：
1、表面烤漆采用硬化型多元聚酯涂料，永不脱落开裂。
2、材料均为预制化，标准化在工厂精密加工。
3、防火功能优胜，符合CNS12514一小时防火。
4、可拆卸再复原，对维修水电，空调管线等非常便捷，再次利用率90%。
5、表面烤漆钢板，光滑，不集尘，保养容易，防潮、防霉、耐酸碱、防静电。
6、施工迅速，可缩短常规材料工期的50%。
7、隔音率可达4dB，安静无声。
天花的设计：
机房区域内所有房间均采用双层吊顶，下层吊顶到防静电地板净空高度为2.7米，吊顶上空做防尘处理，楼板及四周均涂刷不易脱落的防尘涂料，天花内所有顶棚和柱面均涂防火涂料，其它饰面选用不起尘的材料。上一层吊顶采用石膏板吊顶，下一层吊顶采用微
孔铝合金天花吊顶。区天花在材料的选择上采用广州生产的“欧陆”300*6000*0.8㎜浅灰色铝合金条形天花（标高为3.3米），内贴厚度不小于0.4毫米的黑色吸音无纺布。
天花板色调以浅灰色调为主,该种铝天花是目前国内重大工程普遍选用的吊顶材料，在国内有许多的样板工程,其色泽、质地耐腐，防尘、吸音。
以上选用的棚板是吊顶材料中的上品，且其安装简便、拆卸容易、便于维修。该种棚板配以300*1200mm的格栅灯盘，使其照度更能符合国家计算机房的照度要求，效果更加美观。
地面的设计：
机房为原地面1：2水泥砂浆找平后刷广州产灰色“立邦”牌防尘漆三遍，机房专用空调送风区域地面铺贴15㎜厚广州“富乐斯”灰色保温棉，保温棉具备国家NFTC防火质量跟踪证书、ISO9001质量认证，ISO14001环保认证。
机房地板采用河北“友联”有边全钢抗静电地板，600*600*35mm。机房专用空调送风区设河北“友联”全钢抗静电风口地板60块，地板铺设高度为600㎜，河北“友联”抗静电地板是用户的放心产品，其特点是机械性能高、承载力大、防火性能好；柔光、耐磨；抗污染、便于清洗，造型美观、组装灵活、维修方便、经久耐用，稳定性好，各项指标均达到国际标准。主机房两处入口分别做理石台阶，大理石制作台阶给人庄重、高雅的感觉，更能衬托出计算机机房及操作室的环境气氛；
钢瓶间采用佛山产“鹰牌”米白色抛光地砖铺设，地砖规格：600*600mm。
机房用活动地板应符合国标GB6650-86《计算机房用活动地板技术条件》；活动地板的铺设应在机房内各类装修施工及固定设备安装完成并对地面清洁处理后进行；建筑地面应符合设计要求，并应清洁、干燥，活动地板下空间作为静压柜时，四壁及地面均应作防尘及保温处理，不得起皮或龟裂；现场切割的地板，周边应光滑，无毛刺，并按原产品的技术要求作相应处理；活动地板铺设前应按标高及地板布置严格放线将支撑部件调整至设计高度；活动地板铺设过程中应随时调整水平，遇到障碍或不规则地面，应按实际尺寸镶补并附加支撑部件；在活动地板上搬运、安装设备时应对地板表面采取防护措施。
活动地板主要构件是地板、可调支撑、桁梁和缓冲垫。由于活动地板整体敷设，对地面平整度要求较高，因此所有地面均用水泥砂浆找平抹光处理，在所有地面均刷防尘漆多遍做洁净处理，可起到提高机房洁净度。其它方面应对各种孔洞进行封堵，以防虫鼠害。

门的设计：
机房主出入口处要求安装钢制防火防盗门，机房内部安装玻璃地弹门，玻璃厚度为12毫米。门框和窗框同壁板的连接是平整的，没有高低差。
消防分区门体全部采用防火门，达到消防要求，外观与墙体装饰协调，门体配置的五金件满足防火、密闭要求，精密、防腐、耐用。在主机房停电或消防动作时，所有消防分区的门能自动转为机械开关状态，方便逃生。

第三章 电气系统设计
机房提供电能质量的好坏将直接影响计算机网络系统正常、可靠的运行，也影响机房内其他附属设备的正常运行。这种影响主要来自市电电网的电压、电流、频率的变化等因素。在同一条供电线路上，如空调机、照明灯具、维护设备等。这类设备的经常启动、停止，特别是空调机系统功率较大，投入运行时会引起电源电压、电流的波动等问题。这势必会对计算机设备的正常运行造成不利的影响。为了确保计算机的可靠运行，有效地防止电源电压、电流的波动等因素给计算机网络系统带来的影响，在计算机机房采用市电、UPS二个单独的供配电系统。市电供配电系统主要控制空调机、照明灯具、维护设备、新风机等辅助设备，UPS供配电系统主要控制小型机、服务器、网络设备、部分终端设备、打印机等主要设备。
安全可靠的供配电系统是保证计算机房中的设备安全可靠运行的首要条件。现在的计算机和数据传输设备的时钟都是nS级的，它们要求电源的切换时间为零秒,满足99.999%的可靠性。同时, 计算机处理的数据和传输的数据是弱电信号，以致计算机必须有良好的接地系统，以及防静电措施、防电磁干扰措施、防过电压、防浪涌电压措施等。才能确保机房设备的安全无恙。
一、设计依据
计算机设备供配电系统提供电源的质量好坏直接影响着计算机网络系统的稳定性和可靠性。在GB50174－93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：
项目 级别
A级
B级
C级
电压波动范围
±5％
±7％
－15％~＋10％
频率波动范围
≤±0.2HZ
≤±0.5HZ
≤±1HZ
波形失真率
3~5%
5~8%
8~10%

二、机房供配电设计要求
计算机机房的供电应380/220V电压、50HZ频率和三相五线制(即TN-S系统)的配线方式供电，供给机房用电。
计算机机房的设备供电应按设备总用电量的20%进行预留（按实际运行负载为20%）。
计算机机房内的插座应分两种，它们分别是：不间断电源（UPS）供电的设备用三孔标准插座，市电直接供电的设备用标准插座。
计算机机房内设备电源的电压变化应在220V±5%之内，频率变化应在 50H±0.5Hz之内。
保证电源运行时满足三相基本平衡，设计时将单相负荷均匀分配在各相上。
为防止闪电雷击及操作过电压对设备造成的危害，机房专用配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。保证计算机设备稳定运行，不受损坏。
UPS选用在线式的，因其在停电时可实现0秒切换而不影响系统的运行。
三、机房供配电设计内容
1、整体配电
机房供电分别从两座变压器双路标准市电专线接入，和一路应急发电机专线接入，每路供电总功率为500KW。电缆由甲方负责引入二楼机房间，预留10米电缆长度，未做接头。两路市电和相互切换，当两路市电均故障情况下保证切换到发电机供电，确保机房供电。
在配电区机房内设置五台配电柜，分别为ATS1柜进行两路市电切换、ATS2柜切换接ATS1的输出和发电机、市电一体配电柜AP1和两台UPS输出柜AP2、AP3。配电柜中应装有足够数量的空开，以满足今后一个时期内负载的需要。配电柜安装防雷设施。
低压配电系统与消防讯号联动，在有火警发生时，可即时停止机房机电设备的运行。总配电柜集中设置便于操作检修。考虑到将来设备的扩充，各开关均预留备用回路。
2、机房专业配电

（1）配电柜
配电柜采用放射式和树干式相结合的方式，使用集中配电和分散配电（深入负荷区）结合的方式。配电柜将根据实际用电情况和可扩充容量进行设计。
配电柜均设过压、过流、欠压、缺相等告警保护指示。
配电柜内开关使用梅兰日兰系列开关；
配电柜中设立电流表、电压表，供检查电源电压、电流及三相间平衡的关系
配电柜三相电分别设立电源指标灯，以监控三相电的供电情况，颜色区分按相应标准，并设立标志牌；
配电柜内走线整齐，相线、中线、地线按国家标准用颜色分区；
配电柜设立工作地线和保护地线端子排，并加标识牌。
配电柜绝缘性能，符合国家标准GBJ232-82《电气设备交接试验标准篇》；
配电柜内的各种电器元件均有相应的标识，以便识别，其编号与设计图纸一致，在每个配电柜的后侧粘贴本柜配置的电气系统图，以便运行使用中的维护与管理。
（2）电缆敷设，配管配线
a.所有电缆、塑铜线均敷设在钢制线槽内，分支穿电线管，末端穿金属软管。所有线槽均架空离地面3公分，防止水害。
b.电线管、金属线槽均可靠接地。
c.功能区由UPS输出柜至终端机柜的全部电缆选用3*6平方阻燃型电力电缆，接16安3孔插座，共48个。小型机部分使用4×10＋1×6平方毫米阻燃电缆，每台采用两路32A开关箱，共100个，每个开关箱在配电柜中都有单独开关控制。
其余全部电线采用阻燃塑铜线。
d.全部电缆均需符合设备功率要求配置，并采用阻燃电缆。
e.对监控区的PC机及其他设备由最近端配电柜引出5路3*4平方电缆沿线槽敷设至终端设备，该线槽的规格为50*5cm。
（3）插座布置
所有设备的插座均依照合理布局的原则架空处理，在功能区每个机柜后设置两个插座，每个插座为独立空开控制，在功能区和配电空调区地板上的不同位置处设置地弹维修插座，电源由市电提供。在监控区每个工作台下设置两个插座(5孔)，每四个插座为一路电，由配电柜的空开控制。设备附近各设置一个220V市电插头，单独电源
由市电总配电柜上的单独空开控制。在钢瓶间墙面上设置三个220V UPS 电源插座，由UPS总输出配电柜引一路单独电源。在仓库和休息区合理设置市电插座。
机房区域应急照明与正常照明自动切换控制；
（4）照明系统：
①、照明设计：
a、照度：机房区域:照度>500LX。
b、灯具选择及布置：
根据机房电气设计规范对照度的要求,结合自然采光及墙面反射率等因素，各功能房间采用带状通体嵌入式格栅荧光灯具，在灯的布置上,根据安装高度(即吊顶高度)决定灯具间隔，在保证照度前提下，充分考虑到照度均匀性和有效抑制眩光等因素。
②、应急照明：
应急照明保证人员做应急处理和能安全快捷地沿通道向出口或应急出口疏散。照度>50LX，采用UPS给隔栅灯中一管进行供电。
在入口门墙上安装一台 24位“奇胜”牌照明总开关箱。

（5）使用材料与施工
1、线槽：机房安装有大量传输设备机柜，机柜间连有大量光纤、同轴电缆、双绞线等，为便于布线和管理，采用了金属线槽地板下走线，强弱电线槽分开，避免信号干扰。
2、分线盒：敷线平面中，用作导线的转弯、相接、交叉是敷线的十字路口，可作不同管形的变换和一定范围的高度调整，强电与弱电线槽平行铺设，保持一定距离，以避免强电对弱电线路产生干扰，敷线平面中出现强弱电交接十分复杂时，线槽在水平位置采用加深分线盒，将水平方向的线槽交叉进行，极大地方便了各种线路走向。
3、插座盒：86系列带护罩式插座盒、电源、电话、视频插座任意选择，兼有分线盒作用，为布线施工提供方便。
4、专用出线口：用于导线的引出，可根据需要用作电源、电话、视频插座或计算机终端出口，距分线盒230mm设置第一个出线口，出线口之间标准间距为600mm。如果为双线槽，两线槽邻近出线口中心距为1200mm.
5、连接支撑附件：连通器用于直通连接；圆管接头用于分线盒中圆管连接；变
径接头用于线槽与圆管的连接；终端用于线槽终端封头；支架与调整螺栓用于线槽支撑及高度调整，其调整螺栓长度视施工条件而定，高度调整一般为30～50mm；S型加深专用接头用于纵横交叉或过梁处；平式弯通用于线槽的转角处；立式弯通用于线槽的上下连接口；其他线槽专用胶水，用于线槽与线槽，线槽与分线盒连接处。

第四章 防雷、接地系统设计
一、接地系统（利用原有地极）
接地系统就是把电路中的某一点或某一金属壳体用导线与大地连在一起，形成电器通路，其目的是让危及人身或设备的电流易于流到大地，因此从这个意义上讲，希望接地电阻越小越好。另外计算机网络系统的接地，还希望在接地电流受某种外界条件影响数值发生变化时，使接地点的电位随之变化而产生的噪声应尽量减少。所以接地电阻越小越好。同时有下面两点注意：
a．信号电路和电源电路、高压电路和低压电路不应使用共地回路。
b. 灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。
在现今的计算机网络系统中，除了使用直流电源的计算机设备以外，还配备有大量的使用380V/220V交流电的各种电气设备，如计算机的外部设备、变压器、电动机发电机组、空调设备、机柜上的风机、电烙铁和示波器等。所以在计算机网络系统中同时存在几种不同的接地系统：
二、交流工作地
在电力系统中运行需要的接地（配电柜中性点接地），应不大于4欧姆。与变压器或发电机直接接地的中性点连接的中性线称零线；将零线上的一点或多点与地再次做电气连接称重复接地。交流工作地是中性点可靠地接地。当中性点不接地时，若一相碰地而人又触及另一相时，人体所受到的接触电压将超过相电压，而当中性点接地时，且中性点的接地电阻很小，则人体受到电压相当于相电压；同时若中性点不接地时，由于中性点对地的杂散抗阻很大，因此接地电流很小；相应的保护设备不能迅速切断电源，对人及设备产生危害；反之则行。
三、安全保护地
安全保护地是指机房内所有机器设备的外壳以及电动机、空调机等辅助设备的机体（外壳）与地之间做良好的接地，应不大于4欧姆。当机房内各类电器设备的绝缘体损坏时，将会对设备和操作及维修人员的安全构成威胁。所以应使设备的外壳可靠接地。

四、计算机网络系统直流接地
在机房抗静电地板下用3*30㎜紫铜带间距为1500*2000mm，用直径20的绝缘棒，架高40mm，两端端接，并分别引出50平方的阻燃线缆汇接一条95平方的阻燃线缆单独引出，接至大楼底层配电室综合接地总接地的接线端子盒上。
五、防雷保护地
即整个大楼的防雷系统的接地，一般以水平连线和垂直接地桩埋设地下，主要是把雷电电流由受雷装置引到接地装置，应不大于10欧姆（由建筑商完成）。
六、屏蔽接地
为了防止电磁感应而对机房区电力设备和所有金属设备的外壳、屏蔽罩、屏蔽线的外皮或建筑物金属屏蔽体等进行接地。接地线采用BV6平方线缆就近接至环形均压带上，形成屏蔽接地网。
七、等电位接地
在机房区的防静电地板下设一个等电位均压带，材料为3*30的紫铜带，沿机房区围护墙内侧用直径20的绝缘棒架高80mm环形敷设，两端头用1500*100*8的紫铜带连接作为（除直流地外的）接地端子排，作为机房区各种接地系统单独引下线接线端接用，环形均压带上就近端接所有金属顶棚、龙骨、墙面及设备的金属外壳、金属管线，用6平方的阻燃线作为连线。环形均压带分别取临近建筑物混凝土柱内主竖向钢筋一处，用等电位棒连接，接地汇流排引一条50平方的阻燃线缆接至大楼五层强电井内综合接地的接线端子上。
八、防静电接地
防静电地板的支架每10平米面积取一块地板下的4个支架，用4平方的阻燃线环形连接后，接至均压带。

九、防过电压防雷保护系统

AP1进线空气开关后端安装德国OBO/V25-B/3+NPE防雷器1个， AP2、AP3配电柜在进线空气开关后端及输出端分别安装OBO/V20-C/3+NPE防雷器保护，它保护电器不受雷电和开关误操作引起的瞬态过压损坏；
防雷保护器必须通过接地端以尽可能短的路径接地。
主机房内所有设备采有单点接地法，即所有地线全部接到直流接地网上。
设备安装时，应与大楼的外墙及柱子保持一定的安全距离。
信号防雷器连接必须与数据进线方向一致。
德国OBO®产品在世界60多个国家设有办事处，在中国深圳，北京设立防雷技术培训中心，为用户提供完善的售前服务、工程服务和售后服务。
防雷器安装图解：
使用防雷器注意事项。
防雷保护器必须通过接地端以尽可能短的路径接地。
主机房内所有设备采有单点接地法，即所有地线全部接到直流接地网上。
设备安装时，应与大楼的外墙及柱子保持一定的安全距离。
信号防雷器连接必须与数据进线方向一致。

第五章 监控系统设计
一、系统概述
随着信息基础设施建设步伐的加快，机房监控系统已作为现阶段无人值守机房建设的一个重要组成部分。机房的环境设备（供配电、 UPS、空调、消防、保安等）时刻关系着机房内计算机系统正常的运行与否，一旦机房环境设备出现故障，就会影响计算机系统运行，对其数据传输、存储及系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备，造成严重后果。
信息中心机房信息化建设应运而生的，它是机房环境建设与多媒体信息化技术结合的完美体现。中心机房集中着大量的设备,需要建立一个先进的、完善的机房监控系统的操作管理平台, 对机房内的供配电、UPS、专用空调、温湿度，漏水、门禁等实现集中监控、集中管理，同时也节约了大量的人力财力。从而减轻了机房维护人员负担，提高劳动生产率，提高了维护质量和维护水平的可靠性，实时远程监控，提高无人值守机房和设备的安全性及便利性，达到了机房的科学管理。

二、系统设计依据及标准规范
《计算机站场地技术条件》(GB 2887-89)
《计算机站场地安全要求》(GB 9361)
《电子计算机机房设计规范》(GB 50174－93)
《智能建筑设计规范》(GB/T 50314－2000)
《低压配电设计规范》(GB 50054－95)
《中华人民共和国公共安全行业标准》(GA 247-2000)
《安全防范系统验收规则》(GA 308－2001)
《安全防范系统通用图形符号》(GA/T74-2000)
《安全防范工程程序与要求》(GA/T75-94)
《信息技术设备包括电气设备的安全》(GB4943-95)
其它有关的国家标准及行业规范

三、系统需求
为了提高无人值守机房设备的安全性及便利性，达到了机房的科学管理的目的，本工程从系统的安全、实用、稳定、售后服务等角度出发，要求机房监控系统必须为拥有中国自主产权的监控软件，持有中国国家版权局颁发的《计算机软件著作权证书》。采用专业的机房监控系统，整个机房监控系统应集成在一个平台上，由一台监控主机进行统一管理，采用485总线。图像系统采用专业的硬盘录像机。前端采集模块、温湿度、摄像机需为自有产品，以保障售后服务。机房监控的内容包括：配电柜、UPS电源、精密空调、新风机、温湿度、测漏系统、消防、门禁、图像几大方面。
当以上设备任意一个参数出现异常时以及任意部件出现故障信息时，监控主机会自动弹出报警画面，在有发生异常的位置出现明显的颜色变化，并且伴有多媒体语音报警和电话报警和短信报警，通知打值班人员或相应的主管人员的电话，另事后可查询任一检测对象的历史记录（列表、曲线）。系统拨打告警电话短信时，须有接听记录。
配电柜系统：实时监视配电柜的三相电压、电流、频率、功率因数、有功功率等，使用采控模块监视主要回路的开关状态；当系统检测的电压或电流超过设定的上限、下限值时，系统即诊断为有故障或报警事件发生，同时报警。
防雷器系统：通过防雷器的遥信触点的输出可实施监测防雷器的工作状态（需防雷器带有遥信触点）。
UPS系统：通过由UPS厂家提供的通讯协议及智能通讯接口进行对UPS进行故障诊断，对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视，一旦有部件发生故障，系统会自动报警。并且实时监视UPS的各种电压、电流、频率、功率及负载等参数，并有直观的图形界面显示。
空调系统：实时监视精密空调内部的压缩机、风机、冷凝器、回湿器、去湿器、加热器等部件的运行状态；远程开关空调机；远程设定空调温湿度。
新风机系统：远程控制新风机的启停及监测开关状态。
温湿度系统：在机房内安装带显示温湿度传感器实时监测环境温湿度变化情况；系统实时显示（电子地图方式）并记录每个温湿度传感器所检测到的室内温度与湿度的数值，显示短时间段内的变化情况曲线图以及设定每个温湿度传感器的温度与湿度的上限与下
限值并可查询任一检测对象的历史记录（列表、曲线）。当任意一个温湿度传感器检测到的数据超过设定的上限或下限时，系统即会报警
漏水检测系统：设立线缆式漏水检测实时监测机房的漏液情况，控制器需带有液晶显示面板，具备显示具体的漏水位置，方便即时处理泄漏情况。测漏线缆的每一部分都可感应漏水状况，响应时间快，具备高度防腐蚀性。当感应线缆感应到某处有漏水事件发生时系统将即刻响应，弹出相应的报警窗口，并显示具体的漏液位置，还将通过多媒体声音报警并自动发短信、电话通知相关人员前来处理，并且事后可查询任一检测对象的历史记录（列表、曲线）。
消防系统：通过消防控制器提供的干接点信号，实时检测火警信号。
门禁系统：门设读卡器，一旦有人非法入侵，控制中心即会产生报警，能实时读取门禁记录的资料，并对门禁系统设置权限；实时监控门禁控制机、电锁等设备的工作状态及参数；实时监测和记录锁的开启状态及时间、记录感应卡开门的时间和门区及姓名；实现对门的正常及紧急开关的远程控制。
图像系统：在机房分别安装16个半球型彩色摄像机、吊顶安装，负责机房区及其主要出入口的图像监视。其中机房出入口处各安装1个低照度彩色摄像机。
后端主机采用硬盘录像机、以便进行控制和自动录像，显示设备为22寸液晶监视器 ，硬盘录像机带网络接口、与局域网相连，网内PC经过管理授权，可观看和控制任何摄象机。
采用现代化的科技手段为整个机房创造一个高效安全的工作环境。硬盘录像机支持16路PAL/NTSC制式视频信号，每路皆可实时每秒25帧CIF分辨率的独立硬件压缩，视频压缩采用H.264压缩技术。系统对重要场所进行一天24小时昼夜监视，动态侦测或者定时录象功能，具备电子地图功能、告警查询、超压缩格式存储方式等先进功能，可以非常方便地观察现场的细部状态。系统具备图像上网功能，视频信号在需方计算机网络上采用组播方式传输，能够保证网络稳定运行又能够对不同工作权限的人设定不同的操作权限，便于主管领导在办公室对现场进行监视。

机房动力环境监控系统的功能分为七大管理模块
