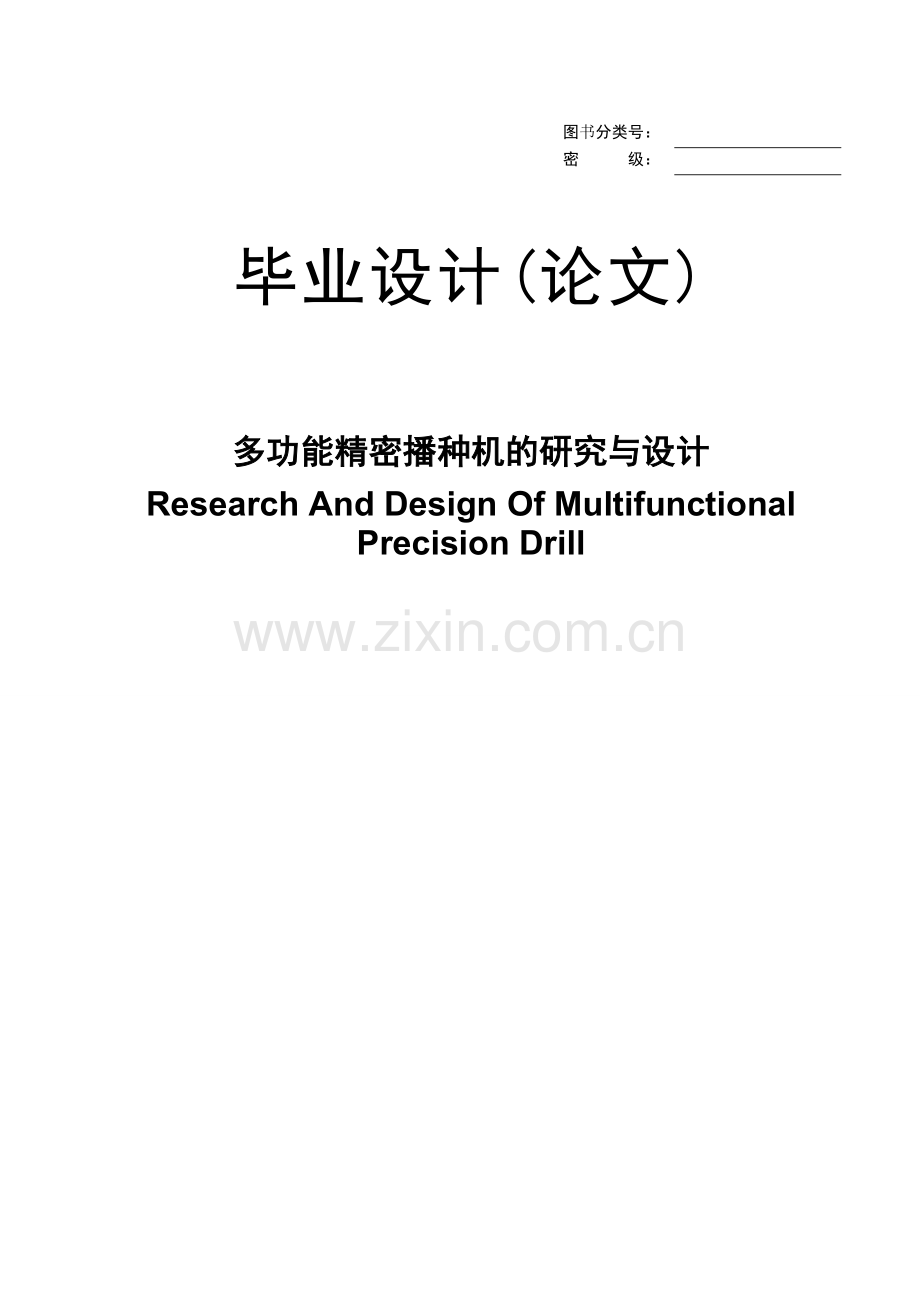

多功能精密播种机的研究与设计.doc

图书分类号：

密 级：

毕业设计(论文)

多功能精密播种机的研究与设计
Research And Design Of Multifunctional Precision Drill

毕业设计(论文)

学位论文原创性声明

本人郑重声明： 所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。
本人完全意识到本声明的法律结果由本人承担。
论文作者签名： 　　日期： 　 　 年 　月　 　日

学位论文版权协议书

本人完全了解关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归所拥有。有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
论文作者签名： 　 导师签名： 　　
日期： 　　 年 　月　 　日 日期： 　　 年 　月　 　日

摘要
此设计是依据国外播种机的历史状况，播种机的通用性及适应性持续增强和操作方便的原则，而构建的不仅能够进行播种，而且还能进行施肥的多功能精密播种机。此播种机有很多优点，这些优点能够让其适应多种地质的耕作。田块无论大小，地势不论平坝亦或浅丘，此播种机均可适应。该播种机可以适应不同的土质类型。用户有多种，当然需要不同的播种机，用户可以根据自己的习惯自行选择播种机。在旱粮作物种类方面，此播种机可以进行小麦，大豆，玉米等等的播种。此例将重点对其覆土器，排肥器，排种器等等进行设计，从而选出最优的播种机。
关键词：播种机；适应性；通用性；施肥；播种

I

Abstract
This design is according to the situation in the history of foreign planter, planter the versatility and adaptability continued to improve and convenient operation principle and construction not only can carry out sowing, but also carry out fertilization of multifunctional precision seeding machine. The seeding machine has many advantages, these advantages can make it adapt to a variety of geological work. Regardless of the size of the field, whether or Pingba shallow hill, can adapt to the seeding machine. The seeding machine can adapt to different soil types. There are many users, of course need different sowing machine, the user can choose according to their own habits of sowing machine. In the dry crop species, the seeding machine can be wheat, soybean, corn and so on. This will focus on the cover, a fertilizer discharging device, design of metering device and so on, to choose the optimal sowing machine.

Key words precision planting seeder planting fertilization
II

毕业设计(论文)

目 录
摘要..................................................................................................................................................I
Abstract............................................................................................................................................II
1.绪论.........................................................................................................................................1
1.1我国精密播种机的发展现状...........................................................................................1
1.2精密播种机的发展前景...................................................................................................1
2.播种机概述..............................................................................................................................4
2.1播种机类型......................................................................................................................4
2.2播种机的组成与用处......................................................................................................4
2.3总体配置.........................................................................................................................5
2.3.1排种器的参数设置.....................................................................................................5
2.3.2开沟器的参数设计.....................................................................................................5
3.排种器简介..............................................................................................................................7
3.1排种器的特点与要求.......................................................................................................7
3.2播种机的未来状况...........................................................................................................7
3.3立式排种器.......................................................................................................................9
4.排肥器....................................................................................................................................10
4.1排肥器有哪些技术要求................................................................................................10
4.2排肥器类型，特点以及适应范围................................................................................10
5.开沟器.....................................................................................................................................12
5.1开沟器技术要求.............................................................................................................12
5.2开沟器有哪些类型.........................................................................................................12
5.3行距以及前后列距.........................................................................................................13
5.4芯铧式开沟器.................................................................................................................13
6.输种管，覆土器，中耕器，镇压轮以及筑埂器................................................................15
6.1输种管简介....................................................................................................................15
6.2输种管的类型................................................................................................................15
6.3输种管的参数................................................................................................................15
6.4覆土器............................................................................................................................15
6.5镇压轮.............................................................................................................................16
6.6镇压轮直径的确定.........................................................................................................17
7.其他零件以及组织结构........................................................................................................19
7.1种子，肥料箱的容积.....................................................................................................19
7.1.1 种子箱容量计算.........................................................................................................19
7.2机构特点.........................................................................................................................19
7.3仿形机构.........................................................................................................................20
7.4仿形组织结构的类型.....................................................................................................20
7.5仿形组织结构的参数.....................................................................................................20
8.保养与保管............................................................................................................................22
9.播种机使用及注意事项.......................................................................................................23
10.安全规则...............................................................................................................................25
11.常见故障与排除...............................................................................................................26
12.经济效益分析...................................................................................................................27
结论...............................................................................................................................................28
致谢...............................................................................................................................................29
参考文献.......................................................................................................................................30

1绪论
1.1我国精密播种机的发展现状
播种机在农作物耕作时起着关键性的作用，如果用户想要得到比较好的有利于农作物生长的有利条件，必须依据农作物耕作的原则，在适当的时间内，将农作物的种子播种到地里。
播种时的温度，气候，阳光等等都会影响种子的出芽率，直接影响到作物质量的优良，在作物出苗，苗泉，以及苗壮的过程中，上述因素都会影响。本例的多功能播种机有很多优点，第一，它可以使得种子与种子之间的间隙均匀，使得播种空间合理化。第二，该播种机的深度一致。第三，其播种时速度适当，株距均匀。所有的这些优点都为了种子的发芽提供了优质的外部条件，进而节省种子，节省经费。
中国相比较西方国家而言，工业技术落后，因此，我国在1990年才开始研究多功能播种机器。最初，中国只是研究半精量播种机，原因是因为工业技术水平落后，种子质量，地形因素，播种机的价格等等因素的制约。但是进入二十一世纪，在中国慢慢地推广了精密播种机，当时有23个公司生产了十多种类型的先进的播种机。排种器有多种，其中，孔型排种器可以用机械方法进行播种，这种播种方法比较精确，因为农作物的种子的大小形状不同，所以，我们要根据农作物觉得种子的大小形状设计出不同的行孔或喔眼。还可以按照配套动力分类，可以分为小，大，中型播种机，其中小为5-12kw，大为40kw以上，中为16-36kw。
1.2精密播种机的发展前景
中国和外国有些不同，国外，中耕农作物大部分可以进行精密播种，有两种类型的播种机，一种是机械式，而另一种是气力式，这些农作物包括玉米，大豆，小麦，大麦，等等。还有一点最大的优点是，它的通有耐性非常好，基于这几点，气力式越来越受人们的欢迎。在很久很久以前，远古时代，人类的衣食住行等等都离不开农业，农业的发展促进了人类的发展，可以这样说，没有农业就没有人类，更没有现代文明。人类社会是从农业过渡到工业的，农业发达到一定程度，才可以有工业的出现甚至发展，当工业发展到一定程度时，为第三产业的产生奠定了基础。所以，人类文明的开始离不开农业，农业对人类的发展起着至关重要的地步。
播种机的通用性和适应性不断提高。
由于农作物的种子有很多类型，因此我们想要使所有的精密播种机都可以播种，就可以变换不同种类的潘仑和滚筒，无论是滚筒还是潘仑，它们都有自己的尺寸，我们可以变更尺寸来达到我们的要求。所有的这些方法都有利于增强播种机的通用性。
地区，土壤，地形，气候，温度，所有这些因素我们在进行播种的时候都必须考虑进去，因此，为了满足这些因素所具有的要求，播种机上有好多类型的开沟器以及镇压轮供我们选择，开沟器有好多种类，例如：双园盘式和滑道式。镇压轮也有好多种类，例如，橡胶轮，钢板冲压轮，铸铁轮，宽轮等。美国气压式播种机有4，6，8，12，16等多种机型。
精密播种机向高速宽幅发展
我们在用精密播种机进行播种的时候，一定要想尽办法提高播种机的生产率，因为只有这样，我们才能充分的利用播种机的功率，在最适宜的气候条件下，尽可能快的播种。
当我们想要在短时间内播种大量的种子的时候，会遇到很多因素的阻碍，例如，播种机结构的稳定程度，时间的充分利用，在工作室的整机的宽度，机器前进的快慢。所以，为了尽可能大的提高生产率，我们要减少故障，简化操作，减少作业时间，最主要的是要增大播种机的工作幅宽以及增强其作业速度。同时，田地的面积，地头的形状和道路均是影响因素。所以，无论是国外还是国内，都很重视提高作业速度。
在提高播种机性能的时候，我们也不要忘了要遵循适度原则，因为一旦作业速度过高，则会引起很多不良问题，例如，滚动加剧，排种性能下降，驾驶条件恶化等等。所以，基于上述，作业速度还是不能提高的过高。
广泛采用联合作业
播种机的发展趋势是进行联合作业，联合作业这种方式在国内外发展的速度较快。其形式有两种。一种是在播种机上配置排肥器，开沟器，除诱寄等装置。
第二种是波前整地以及联合作业，在播种的时候。
新技术的应用不断普及
随着当代科学技术的不断提高，人类在播种机上也实现了多种创新，新的技术应用不断普及，例如，一，简化了复杂的操作步骤。二，劳动者在以前主要靠人力，现在极大减轻了劳动者肉体的疲劳三，能够在短时间内播种更多的种子。这些新技术均提高了播种机的作业性能和工作可靠性。还有，宽幅播种机加装横向运输轮等等。
塑料，尼龙等工艺材料越来越多的被用于制作播种机的零件了。用 这些工艺材料制作的零件有，输种管，轴套，拍重判等等。目前，无论是零件精度还是零件的重量，都比以前提高了，原因是采用了吕金压铸拍总论，排种器。增加了零件的刚度以及强度，而且还减少了许多重量，易于携带。

2播种机概述
播种机就是能够以一定的播量，将要播种的中期撒入定量的种沟里，在把种子撒入到种沟里以后，还可以压压土，有的精密播种机还可以同时喷洒农药和除草剂。这样做有很多优点。一、提高生产率。二、由于提高了零件的质量，减轻了零件的重量，所以减轻了使用者的劳动强度。三、为种子的进一步生长提供了优质的外部客观条件。

2.1播种机的类型

。。。。。。。。。。。。。。。。。。。。

9播种机使用及注意事项
播种机的播前准备
1.在播种即开始播种之前，我们要对其内部油污脏污进行清理。要检查螺栓等零件有没有松动，如果松动，则要拧紧以防止在播种过程中零件脱落，影响播种速度。最后要进行空转实验，等到没有任何问题后，方可下地播种施肥。
2.按播种要求调整有关部位，例如播量，行距，博深等等。这样做的原因是控制好各个距离，加快作业效率。
3.除了检查播种机之外，我们还要对肥料以及种子进行检查。在种子和肥料中不能有石块等杂物，如发现，则应清除，否则将会对播种机造成损害。
4.在播种之前，应该把肥料，种子分开放在地头，这样可因提高播种速度。如果播种机到地头才开始加种加肥，会很麻烦，极大影响了作业效率，而且造成了机油的浪费。
5.检查放行机构。先找一块平地进行试验，检查种子的排量，尽量调整。注意在实验的时候千万不要找一些地势弯曲的，一来效果不好，二来很有可能损坏机器。
正确操作播种机
1.在上述步骤下准备好播种之前的工作，方可下地进行工作。在开始播种到地头时，应该停下来检查播种的深度，行距，播种量等是否符合要求。
2.充分利用土地面积。应该尽量把种子播满整个田地，在地头上也需要播种，做到不留大边。
3.在开沟器入土状态下，机组不能倒退，不准急转弯。
注意事项：
1.注意各个机构是否工作正常。
2.及时添加种子，箱内的种子不能太少。
3.及时清理箱子，如果不清理，残留的化肥会和金属进行化学反应，腐蚀机构。
4.在播种过程中，会出现漏播的现象，那么这时候我们在播种机到达地头时，应该返回继续工作。但后退的距离要适当。
5.在播种机前进的工程中，最好事先把前方的杂物等清除干净。
6.播种玩一个小区，要核实播种量是否按照事先计划的一致，如果不一致，要及时调整，尽量在下一个小区按照自己的计划来。
7.播种后，要及时镇压，因为如果不及时镇压的话，土壤中的水分会流失，这样严重影响种子的发芽率。
8.有些肥料流动性很差，我们要选择一些流动性较好的肥料，例如，尿素等，这样下肥更容易，提高了工作效率。
9.在播完一个小区，要转换一个小区进行播种时，这时箱内不应该有肥料，等到播种机被移动到另一个小区内，我们才可以重新装入化肥。

10安全规则
1.操作员要时时刻刻机敏，不能马虎，以防止意外的发生。
2. 机组运行中，操作人员应在规定范围内活动，禁止跳上跳下。
3.机组地头转弯要有足够的转弯半径，转向时应将播种机升起。
4.为了安全起见，我们在使用播种机的时候尽量要在白天进行，如果在晚间工作，照明设备应该齐全。
5.播种机转移地块时，播种机上严禁站人。

11常见故障与排除
1.播种不均匀。原因是作业速度对的问题，若果工作速度不一致，则会导致播种不均匀。
2.排种器不排种。当排种器中的种子容量少于箱子容积的四分之一时，排种便变得困难，这时应该及时添加种子。
3.种子破碎多。原因主要有三个，第一，播种速度过快，应降低速度。二，护种装置损坏，更换。第三，输种管堵塞，这时我们应该及时检查输种管，及时清除管内的额杂物，把持输种管的畅通。调整刮种舌与排种轮的距离。
4.播种深度不够 深度不够，开沟器没有完全进入土壤，并且，在播种机上有弹簧，弹簧的上面有附加物体，应该加重附加物体的重量。
5.开沟器堵塞 我们在使用播种机进行播种时，应该避免播种机落地过猛，这样会损坏播种期的零件。作业时时应该禁止开沟器入土后倒车。
6.覆土不严 当覆土不严时，我们应该调紧弹簧，使得弹簧的压力增大。

12经济效益分析
一、体积小、重量轻。
二、结构简单
三、操作灵活，该机由一个人就可以进行操作，多功能播种机可以随意升降，转弯灵活。
四、维修方面，容易:该机器的结构较简单，所以在维修拆卸方面很容易，一个人就可以做维修工作。
五、适用性强，该机构上的优点可以使其能够适应不同种类的田地的播种。田块面积：1-2分或上百亩的田块都可以使用此播种机来播种。田地类型：平坝，浅丘，都可以使用。在土质方面，有些田地的土质比较疏松，有的田地的土质比较紧凑，但无哪种土质，该播种机都可以适应。
六、播种成本很低：该机构嫩巩固达到开沟，播种，施肥，覆盖一次性完成，小田块可以每小时播3-6亩，大田块可以每小时播8-12亩。

结论
完成此多功能播种机的设计，共花费三个月，三个月中，我过的很充实，无论是自己查找资料还是和老师同学讨论，都极大地提高了我的动手能力以及合作能力，这些无形的知识在以后的工作中会帮助我更多。通过找老师咨询，在图书馆借阅书籍，在网上查找资料等等方式，找到了很多资料。这些资料在我毕业设计过程中帮助了我很多，书上的专业知识，网上的资料很容易让我明白怎么设计自己的播种机。这次设计极大地锻炼了我能动手能力，以前都是学习的书本上的理论知识，现在此设计锻炼了我的综合能力。通过何老师的交流，和同学的合作，锻炼了我的交流沟通能力，这些无形的东西能够增强我在以后的工作中的能力。
与国外相比，中国是一个农业大国，我国的耕地面积非常广，但是，农业生产率还是非常低，特别是在机器设计与制造方面，还是很落后的。目前，农业的发展越来越趋向于国际化，借鉴一定的外国优秀的农业生产经验，能够使我国的农业生产效率更上一层楼。有利于我国农业走向国际化，这样给我过的生产带来了极大地基于，同时，也有很大的挑战。在播种方面，我们要极大增加播种机器的生产效率。我设计的此多功能播种机与以往的播种机相比极大地提高了作业效率。从很久以前，是牛耕地，主要靠牲畜，近代以来，主要靠人力，但随着科学技术的发展，慢慢的人类进入机器化的时代，机器化的时代给人们带来了很多便利，节省了很多时间，节省了很多金钱，让人们更加快活的生活着，在此过程中，我们每一个人都贡献着自己的力量。此播种机有很大的优点，结构简单，操作方便，作业效率高，维修方便，能够适应多种中耕作物的播种，有极大的通用性。该播种机，无论是排种器，输种管还是开沟器，质量都非常好，大大降低了种子的播种率，提高了农作物的成活率。该机具有广泛的社会效益。通过我自己的努力，完成了多功能播种机的设计，为中国播种机奉献了自己小小的一份力量，我相信不只是我自己，还有千千万万个同学也为播种机的设计贡献了自己的力量，在不久的将来，科技飞速发展，而科技的飞速发展，离不开我们每一个大学生自己的努力，为世界的发展贡献出自己的力量。

致谢

参考文献
［1］镇江农业机械学院，农业机械学，中国农业机械出版社，1980
［2］中国农业机械化科学研究院，农业机械设计手册，机械工业出版社，1988
［3］龚光容主编，机械制造技术基础，上海交通大学出版社，2004
［4］李益民主编，机械制造工艺设计简明手册，机械工业出版社，2004
［5］鲁建慧 郭滨主编，机械工程基础，黑龙江人民出版社，2000
[6] 孙桓 陈作模主编，机械原理，高等教育出版社，2001
[7] 濮良贵 纪名刚主编，机械设计，高等教育出版社，2001
[8] <机械设计手册>编委会编，机械设计手册，机械工业出版社2005
[9] 成大先主编,机械设计手册,化学工业出版社,2004
[10] 郑树森主编.机械零件设计手册.哈尔滨工业大学.1998
