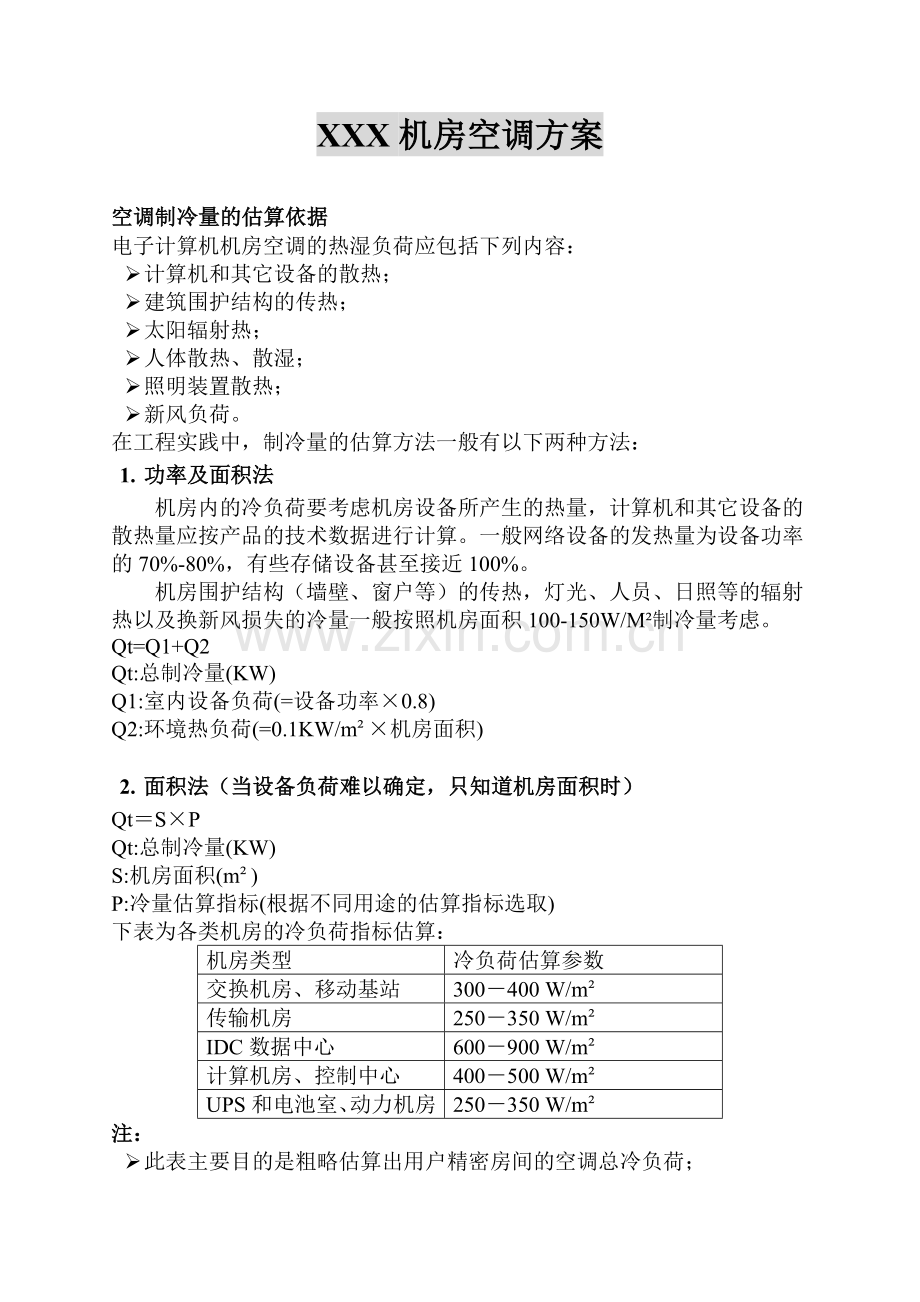

XXX机房空调方案

空调制冷量的估算依据
电子计算机机房空调的热湿负荷应包括下列内容：
Ø 计算机和其它设备的散热；
Ø 建筑围护结构的传热；
Ø 太阳辐射热；
Ø 人体散热、散湿；
Ø 照明装置散热；
Ø 新风负荷。
在工程实践中，制冷量的估算方法一般有以下两种方法：
1. 功率及面积法
机房内的冷负荷要考虑机房设备所产生的热量，计算机和其它设备的散热量应按产品的技术数据进行计算。一般网络设备的发热量为设备功率的70%-80%，有些存储设备甚至接近100%。
机房围护结构（墙壁、窗户等）的传热，灯光、人员、日照等的辐射热以及换新风损失的冷量一般按照机房面积100-150W/M²制冷量考虑。
Qt=Q1+Q2
Qt:总制冷量(KW)
Q1:室内设备负荷(=设备功率×0.8)
Q2:环境热负荷(=0.1KW/m²×机房面积)

2. 面积法（当设备负荷难以确定，只知道机房面积时）
Qt＝S×P
Qt:总制冷量(KW)
S:机房面积(m²)
P:冷量估算指标(根据不同用途的估算指标选取)
下表为各类机房的冷负荷指标估算：
机房类型
冷负荷估算参数
交换机房、移动基站
300－400 W/m²
传输机房
250－350 W/m²
IDC数据中心
600－900 W/m²
计算机房、控制中心
400－500 W/m²
UPS和电池室、动力机房
250－350 W/m²
注：
Ø 此表主要目的是粗略估算出用户精密房间的空调总冷负荷；

Ø 估算制冷量时，应考虑机房的高度和设备数量。 以后考虑增加设备计算参数可适当选大些。

3. 其他考虑因素
空调总负荷由显负荷和潜负荷组成，显负荷用来降低温度，而潜负荷用来去除湿量。显负荷占总负荷之比，即为显热比。
    计算机机房有其自有的负荷特点，程控交换设备、传输设备等机器设备散热产生的热负荷极大；而机房内几乎没有湿负荷源，湿负荷极小（主要是机房工作人员、机房和外界空气质交换产生的湿负荷）;还有就是在冬季时,机房也产生热负荷,空调设备仍需制冷运行。因此，通信机房空调设备主要是在制冷状态下运行，很少或几乎不在除湿状态下运行。
要考虑各厂家空调实际的显冷量，各厂家同样总冷量的空调他们的显冷量有时相差很大，即显热比不一样。显热比低的空调它的显冷量要低于总冷量10%左右。机房主要靠显冷量降温，以避免所选空调制冷量不够。
从制冷要求以及安全冗余考虑，机房空调应当采用N用一备制冷方式，当夏天室外温度比较高或一台空调故障备份空调即可启动制冷。
室内机组送风方式的比较
4. 风帽上送风型
安装最为简便，整体造价较低，对机房的要求也较低。但是由于完全靠风机的射流将冷风送出，不但送出的冷风无法直接从机架中带走大部分热量且容易造成机房中远端与近端温度差异较大，局部冷热不均匀，整个机房空调的能耗增加。适用于面积不大，室内长度比较小的机房。
5. 风道上送风型
按照国家《供热通风与空调工程设计规范》进行空调风道设计，可根据工艺的要求开设送风风口，整体空调效果好于风帽上送风型，但工程造价高于风帽送风方式。此送风方式送风距离最远，适用于没有防静电架空地板或地板高度不够较大的机房使用。
6. 地板下送风型
适宜安装在空调房间要求各处空调效果均匀，而且已采用或将采用架空地板的场所，可根据工艺的要求在设备机柜底部随意开设送风风口，是机房空调各种送风方式中最为理想的方式，能为机架内部设备的充分冷却及正常运行发挥最大的效能，如考虑活动地板和设备底座的投资，则整体造价高于风道上送风方式。

各机房制冷量的估算及空调设备的配置
为了给机房留一定的扩容空间，所以我建议本机房规划安装1台制冷功率为21.5KW的HIROSS P06风冷式机房专用空调。
P06OA技术参数

品牌

HIROSS
型号

P06
kw
21.5
显冷量
kw
21.0
显热比

0.98
能效比

3.43
风 量
m3/h
6000
最大静压（上送风）
Pa
350
噪声（下送风）
Db
51
加湿量
kgh2
9.0
加湿功率
KW
5.8
尺寸
mm
750（宽）*750（厚）*1950（高）
重量
KG
260

室外机技术参数
型号

C24
散热量
Kpa
24
噪音

51
风机数
个
1
重量
Kg
56
尺寸
mm
1438*1109*907
最大总耗电量
Kw
14.9
