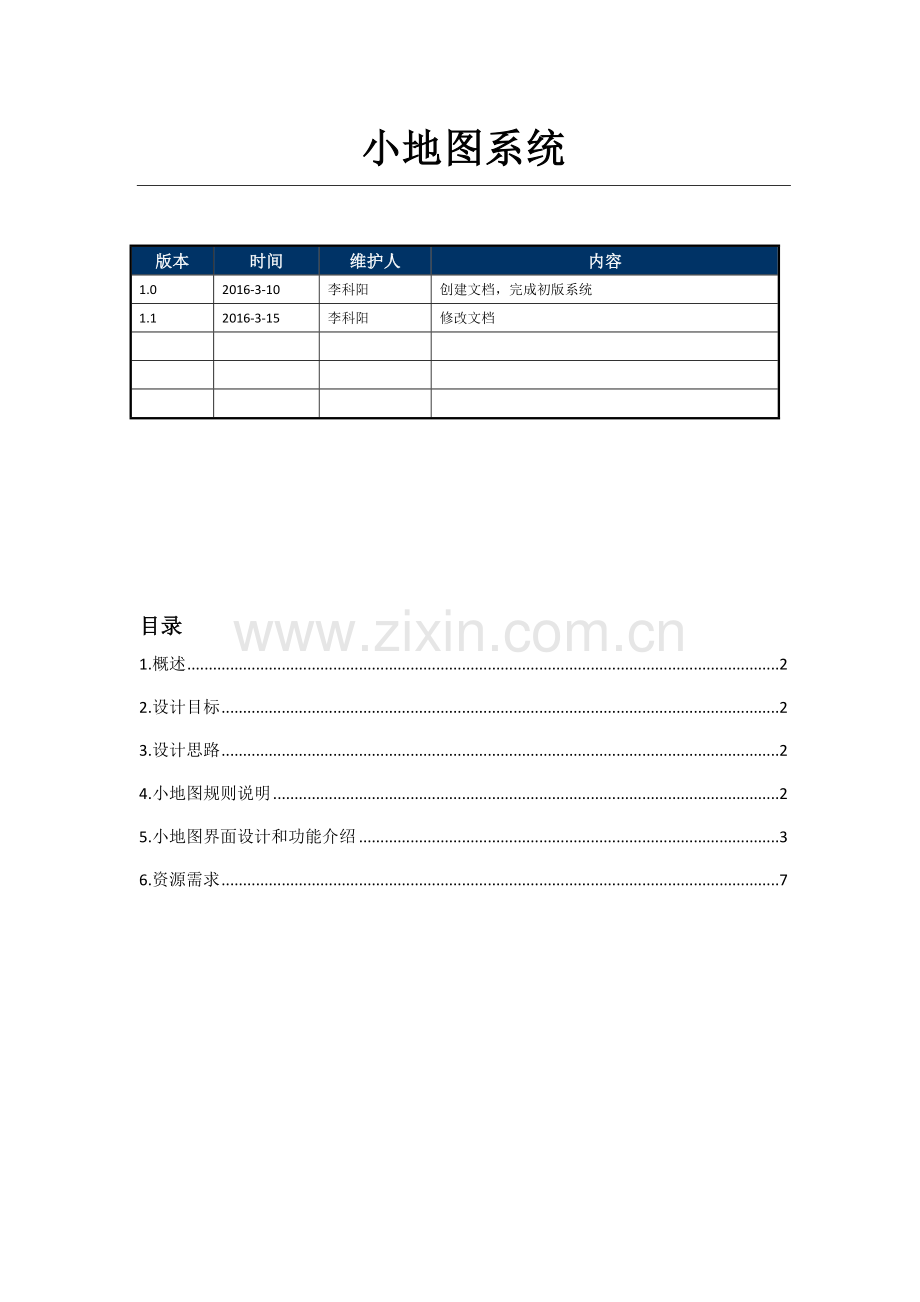

地图-小地图指引.docx

小地图系统

版本
时间
维护人
内容
1.0
2016-3-10
李科阳
创建文档，完成初版系统
1.1
2016-3-15
李科阳
修改文档

目录
1.概述 2
2.设计目标 2
3.设计思路 2
4.小地图规则说明 2
5.小地图界面设计和功能介绍 3
6.资源需求 7

1.概述
Ø 【小地图】是游戏的必备系统之一，是为玩家提供便利、节省时间的一个系统。

2.设计目标
Ø 系统目的
l 方便玩家查看地图概况，包括NPC、怪物分布、传送点、挂机点等信息。同时简化操作，降低玩家学习成本。

3.设计思路
l 小地图系统应具有查看NPC、自动寻路等基本功能；
l 地图界面应该简洁明快，玩家只需付出很低的成本即可学会所有操作；
l 界面风格应与游戏其他操作界面风格一致。

4.小地图规则说明
l 在主界面中点击右上角的地名即可打开小地图界面。
l 每次打开小地图是，区域地图中心位置都与界面中心重合，所有NPC、怪物
和其他的信息都显示在地图上。
l 小地图上实时显示玩家当前所处的位置和坐标，点击小地图或NPC等按钮，玩家可以自动寻路至相应NPC、怪物或其他位置处，并触发互动界面。
l 小地图可以两点触控缩放（缩放倍数限制策划配置）。也可以单点触控拖动。（保留意见）
l 鸟瞰点：每个区域都将设置鸟瞰点，鸟瞰点被玩家激活后将作为跨区域传送点，玩家可以从任意一个已激活的鸟瞰点传送至另一个已激活的鸟瞰点，是一种多对多的传送。

5小地图界面设计和功能介绍

l 小地图界面的整个最底层全都是区域地图。右侧标签页的底色应具有一定的透明度，位于地图上层。参考下图的效果（标签页中的所有字暂定为白色）

点击标签页下方三个按钮，可切换标签页至相应的页面，页面上显示NPC、怪物或其他项目的名称，该名称可点击，点击该名称，该名称上出现被点击的效果，同时玩家将自动寻路至该名称对应位置处并触发互动，同时小地图上显示自动寻路的轨迹效果，到达相应位置后，效果消失。
l 界面左下（x，y）为玩家当前所在点的坐标，会随着玩家的移动而改变。左下为区域名称，显示当前区域名称。右上角为关闭界面按钮，点击关闭当前所有界面。
l 界面左侧按钮为世界地图按钮和区域地图按钮，有必要通过立体感和光泽度增强其作为按钮的效果，但不能脱离界面整体风格。参考范例（仅为参考，应保持风格与游戏整体风格的一致性）。当前正显示的内容对应的按钮应处于被点击的状态效果，点击相应按钮，切换界面显示的内容。
l 点击世界地图按钮，整个小地图界面切换为大地图界面，切换方式为切换标签页的感觉。右侧的NPC等信息的标签页和坐标、区域名称不在此界面显示。

l 大地图上包括已开放区域和未开放区域，未开放区域名称不显示，在名称处显示图标。每个区域都是可以点击的，点击未开放区域，系统提示玩家未开放原因（如等级不足，或未加入阵营等，可配置），点击已开放区域，界面将切换到被点击区域的小地图，同时左侧标签按钮回到“区域地图”按钮高亮的状态。再点击区域地图界面右侧标签页的NPC，即弹出二级确认界面，询问是否确认移动，点击是则开始移动，点击否则取消操作。界面样式为（界面风格应与游戏整体风格一致）：

是否要移动至该目标处？
是 否

大地图效果参考下图（箭头替换成代表玩家目前所处的区域位置）：

l 右下角为一个问号按钮，当玩家按住该按钮时，将显示出一个二级界面，界面上将显示一些需要向玩家描述的、不易学习的规则，具体内容待定（可配置）。当玩家松开按钮时，界面消失，即界面只有在玩家按住时才显示。该二级界面参考范例如下（界面实际风格保持与整体一致）：

l 鸟瞰点激活和未激活时在小地图上的图标是不同的，未激活，已激活，在小地图上点击鸟瞰点，玩家将自动寻路至鸟瞰点，若该点未激活，则到达后自动开始激活流程。
6资源需求
资源名称
资源类型
参考样式
备注
大、小地图图标
图标
未激活的鸟瞰点：
已激活的鸟瞰点：
传送点：
队友：
敌人：
主角：
怪物点：
普通NPC：
大地图区域名称：
大地图未开放区域：

操作按钮
UI资源

整体风格一致，都是标签页的感觉。右侧NPC信息标签页注意半透明的感觉。
大、小地图界面
地图
世界地图：

区域地图：

次级界面
操作界面

是否要移动至该目标处？
是 否

确认二级界面

规则说明界面

区域名字，玩家坐标
文字

：
与系统字字体一致即可，字号按上图中大致比例决定
自动寻路轨迹效果
动态效果

（注：灰字为当前暂不需要完成的需求）
