消防应急灯使用说明书.doc

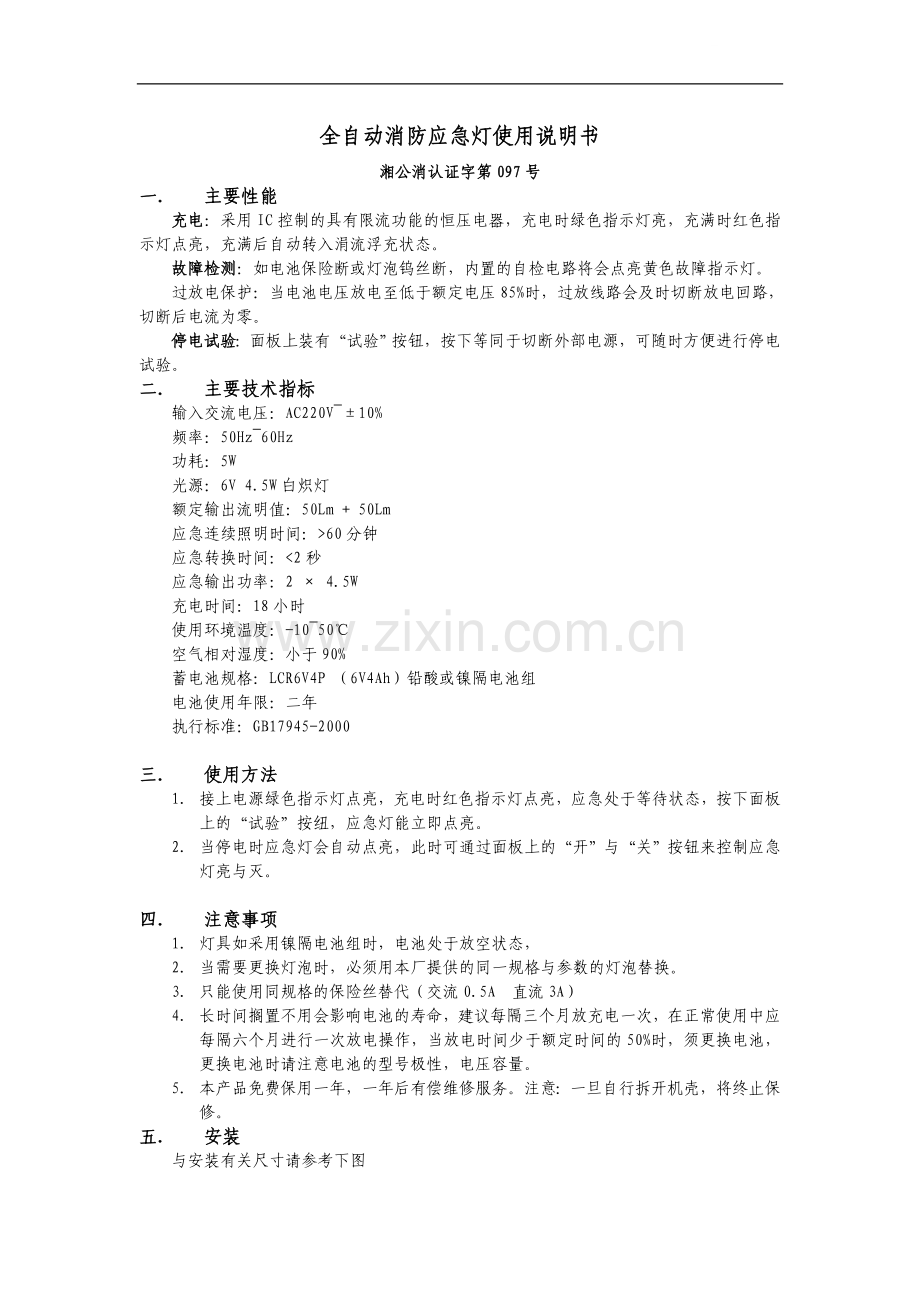

全自动消防应急灯使用说明书
湘公消认证字第097号
一． 主要性能
充电：采用IC控制的具有限流功能的恒压电器，充电时绿色指示灯亮，充满时红色指示灯点亮，充满后自动转入涓流浮充状态。
故障检测：如电池保险断或灯泡钨丝断，内置的自检电路将会点亮黄色故障指示灯。
过放电保护：当电池电压放电至低于额定电压85%时，过放线路会及时切断放电回路，切断后电流为零。
停电试验：面板上装有“试验”按钮，按下等同于切断外部电源，可随时方便进行停电试验。
二． 主要技术指标
输入交流电压：AC220V~±10%
频率：50Hz~60Hz
功耗：5W
光源：6V 4.5W白炽灯
额定输出流明值：50Lm + 50Lm
应急连续照明时间：>60分钟
应急转换时间：<2秒
应急输出功率：2 × 4.5W
充电时间：18小时
使用环境温度：-10~50℃
空气相对湿度：小于90%
蓄电池规格：LCR6V4P （6V4Ah）铅酸或镍隔电池组
电池使用年限：二年
执行标准：GB17945-2000

三． 使用方法
1． 接上电源绿色指示灯点亮，充电时红色指示灯点亮，应急处于等待状态，按下面板上的“试验”按纽，应急灯能立即点亮。
2． 当停电时应急灯会自动点亮，此时可通过面板上的“开”与“关”按钮来控制应急灯亮与灭。

四． 注意事项
1． 灯具如采用镍隔电池组时，电池处于放空状态，
2． 当需要更换灯泡时，必须用本厂提供的同一规格与参数的灯泡替换。
3． 只能使用同规格的保险丝替代（交流0.5A 直流3A）
4． 长时间搁置不用会影响电池的寿命，建议每隔三个月放充电一次，在正常使用中应每隔六个月进行一次放电操作，当放电时间少于额定时间的50%时，须更换电池，更换电池时请注意电池的型号极性，电压容量。
5． 本产品免费保用一年，一年后有偿维修服务。注意：一旦自行拆开机壳，将终止保修。
五． 安装
与安装有关尺寸请参考下图

168
280

1左灯 2右灯
3充电指示灯 4故障指示灯
5主电指示灯 6开灯钮
7关灯钮 8试验开关

本说明资料由“长沙市奇辉电器灯具厂”提供
本人使用中发现的问题：
1． 放电时间很短就没有电了，经检查是电池使用时间长了，只须更换电池即可。
2． 按“试验按钮”不能亮灯，经查是小按钮损坏了。
3． 使用中电池充电电压很高，放电时易坏灯泡，经改装在电池充电回路加1只1N4007二极管降压0.7V 解决问题。
4． 接通电源后无反应，经查是保险坏。
5． 其它故障请读者参考《消防应急灯电路图A》维修。
