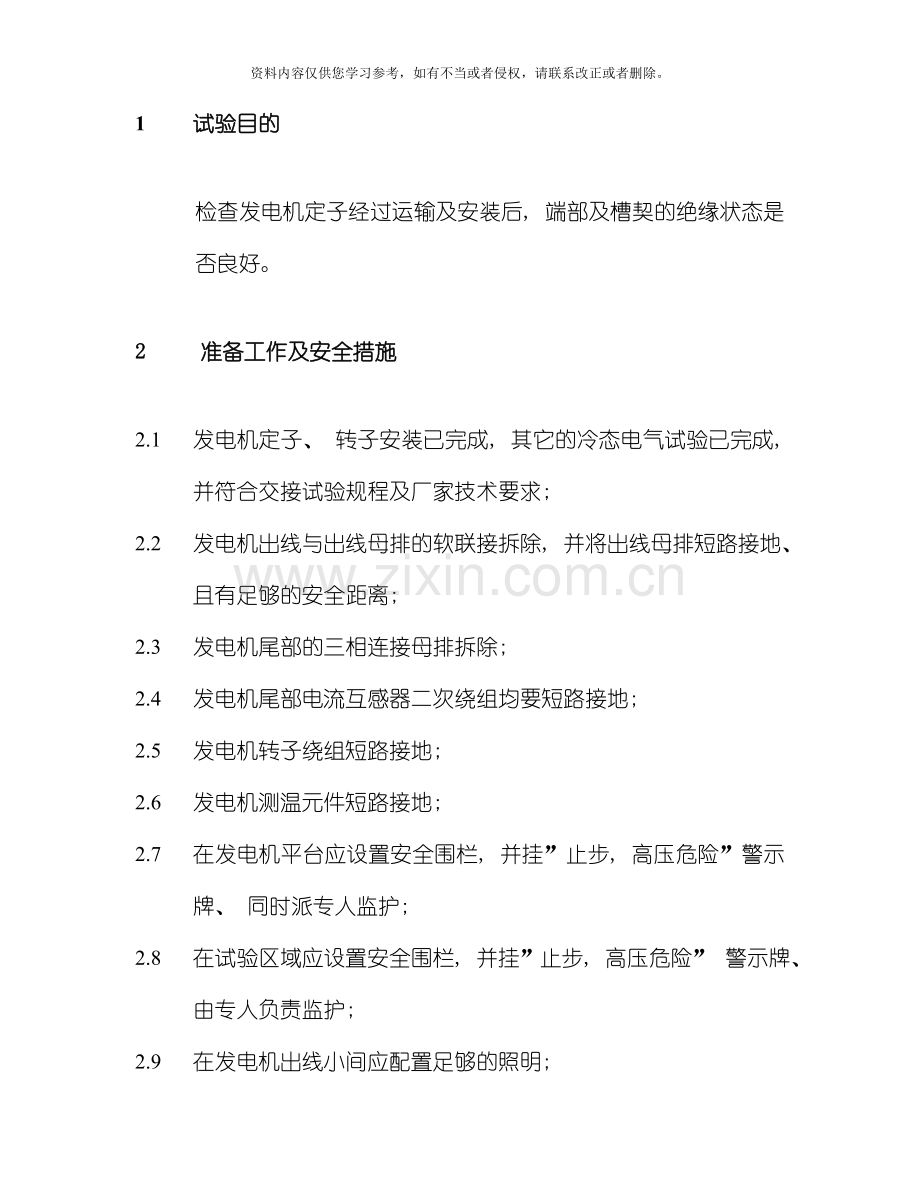

1 试验目的

检查发电机定子经过运输及安装后, 端部及槽契的绝缘状态是否良好。

2 准备工作及安全措施

2.1 发电机定子、 转子安装已完成, 其它的冷态电气试验已完成, 并符合交接试验规程及厂家技术要求;
2.2 发电机出线与出线母排的软联接拆除, 并将出线母排短路接地、 且有足够的安全距离;
2.3 发电机尾部的三相连接母排拆除;
2.4 发电机尾部电流互感器二次绕组均要短路接地;
2.5 发电机转子绕组短路接地;
2.6 发电机测温元件短路接地;
2.7 在发电机平台应设置安全围栏, 并挂”止步, 高压危险”警示牌、 同时派专人监护;
2.8 在试验区域应设置安全围栏, 并挂”止步, 高压危险” 警示牌、 由专人负责监护;
2.9 在发电机出线小间应配置足够的照明;

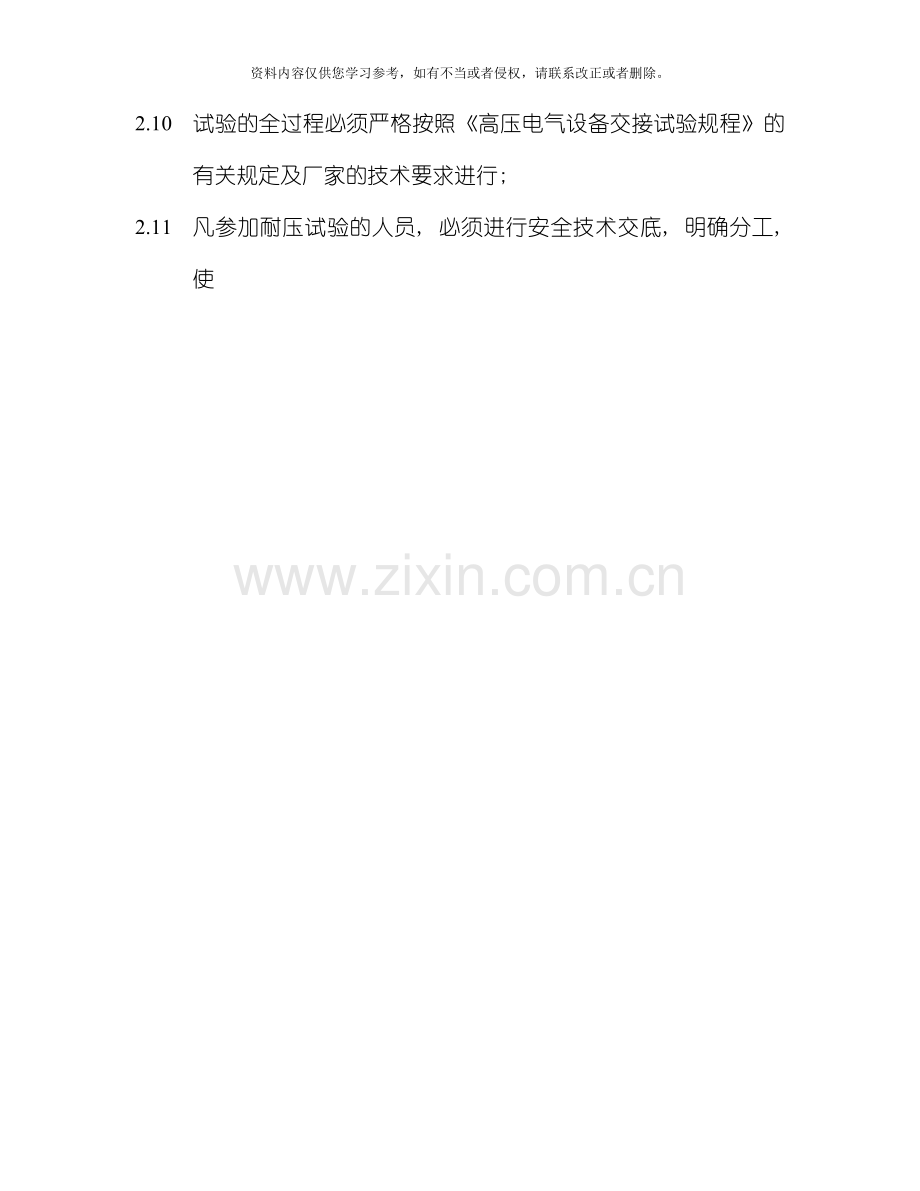

2.10 试验的全过程必须严格按照《高压电气设备交接试验规程》的有关规定及厂家的技术要求进行;
2.11 凡参加耐压试验的人员, 必须进行安全技术交底, 明确分工, 使
每个人都清楚各自的岗位和职责。
2.12 发电机定子冷却水水质要求为; 无机械杂质的凝结水或其它经过处理的软化水, 导电率为0.5~1.5μS/Cm, 硬度为＜10μg当量/l, PH值为7~8。

3 试验标准

根据GB50150-91( 高压电气设备交接试验规程) ;
3.1 第2.0.4条规定,直流耐压试验电压为发电机额定电压的3倍即13.8kV×3=41.4 kV;
3.2 在升压过程中按每0.5Un分阶段升高试验电压, 每阶段停留1mim, 并记录泄漏电流值;
3.3 各相泄漏电流值的差别不应大于最小值的50%;
3.4 第2.0.5条规定,交流耐压试验电压值为1.5Un+2250, 即1.5×13.8+2250=22950V;
3.5 在规定的试验电压下停留1 mim。

4 直流耐压试验方法及步骤

4.1 试验采用低压屏蔽法, 并按图1进行接线并认真检查试验接线确认无误后, 进行空载升压至3倍额定电压值, 核对表计指示正确后, 并记录各点的空载泄漏电流值;
4.2 试验前, 调整极化电势板中的电位器Ra, 使微安表指示为零。每相均依次进行补偿。
4.3 对试验相绕组测量绝缘电阻值, 其结果应＞1000MΩ
4.4 将试验变压器高压测试引线接至被试验相;
4.5 检查调压器的输出在最低位置, 合电源开关, 操作调压器使试验电压按3kV/min的速度缓慢升高。每升高0.5UN, 停留1min, 并记录各段的泄漏电流值;
4.6 每相试验完毕后, 应将调压器缓慢降至零位, 断开电源, 用放电棒经过电阻充分放电, 并挂接好接地线后, 再更换被试验相。

5 交流耐压试验方法及步骤

5.1 按图2接线并认真检查接线确认无误后, 空载升至交流耐压试验电压值, 核对各表计指示正确后, 降低试验电压值至零;
5.2 在空载条件下, 调整好保护球隙, 使放电电压为试验电压的1.15倍(26.4kV), 然后再调整保护间隙后, 升压至试验电压的1.05倍( 23.1kV) , 稳定试验电压1min, 保护间隔无击穿。将试验电压降至零, 断开电源;
5.3 检查调压器输出在最低位置, 连接试品, 并合上电源开关, 操作调压器缓慢匀速升压( 900V/S) 至试验电压时, 停留1min并记录电容电流, 再匀速降低试验电压至零, 最后断开电源。改接线, 按同样的试验方法对其它另外两相进行试验。

6 组织机构

指挥
操作
监护
安全
质量

7 试验时间( 待定)

8 试验结线图

V
μA
mA
A
转子
图1 发电机定子直流耐压试验接线图

~
d
J
EH
Rα
Rb
R4
R3
R2
R1
Rу
Rχ
Cχ
Cχ
B
L2
TV
C2
C1
A
D
R
B2
B1
W
μA
mA
E
V
A
R—保护限流电阻; Rх、 Cх—试品电阻、 电容; Rу—加压相水管电阻; R1—汇水管对地绝缘电阻; R2—进水管联管绝缘垫一段的水电阻; R3 、 R4—非加压相引水管水电阻; Rα—500 kΩ电位器(实取1—2kΩ); Rb—100 ~ 200 kΩ碳膜电阻(2 W); C1—1 ~ 2μF并联电阻; L2—6 kV 、 TV高压绕组; EH—1.5 V干电池; E —汇水管; C2—200μF、 150 V金属化纸电容器; J—极化电势补偿回路; W—稳压器; K—电源开关; T—调压器; BS—试验变压器; Z、 —电压测量; 、 、 —电流测量; G—保护球间隙。
R
转子
G
Z
Rу
BS
T
K
380 V
~
图2 发电机定子交流耐压试验接线图

mA
R4
E
R3
V
