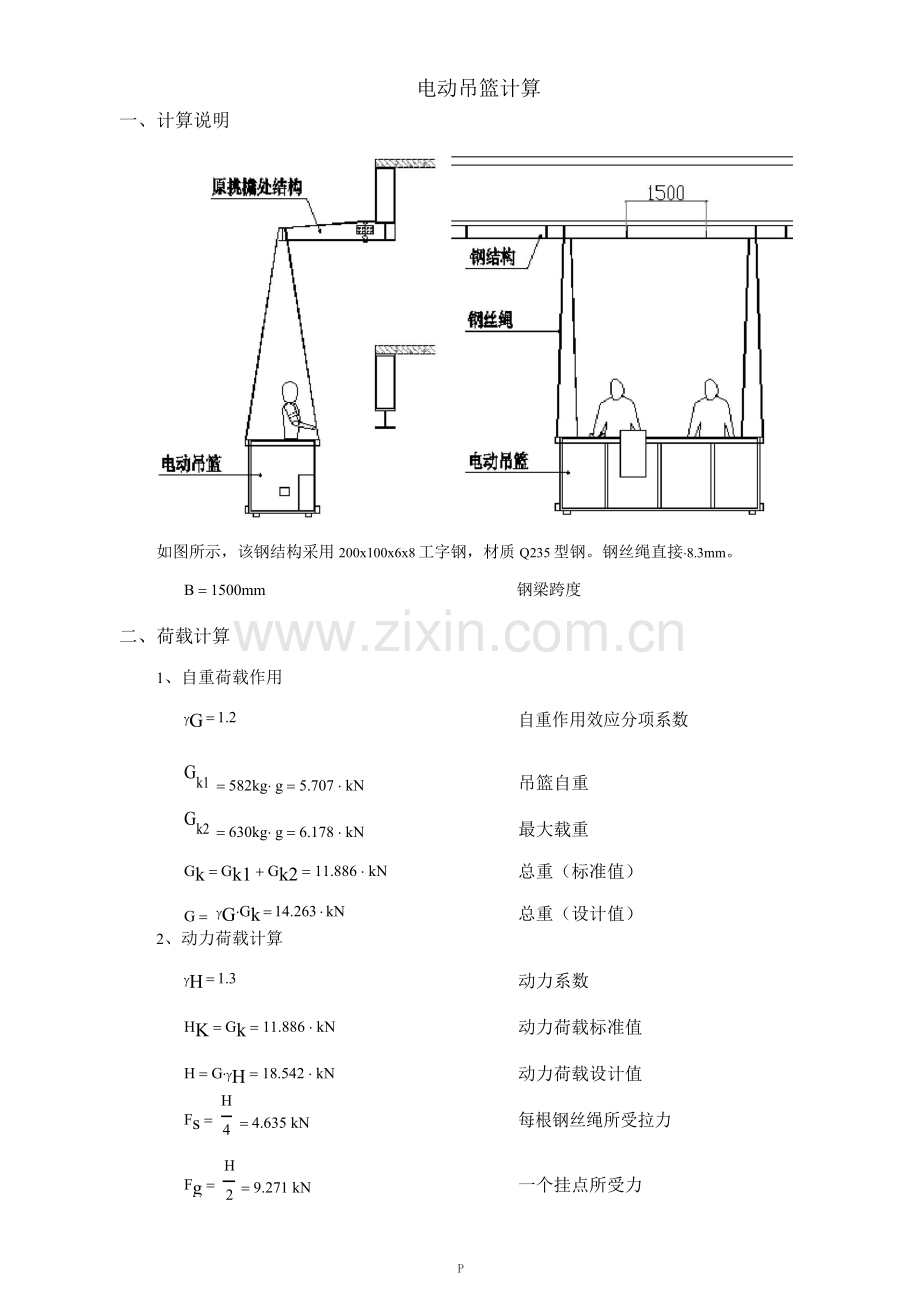

电动吊篮计算一、计算说明如图所示，该钢结构采用200x100x6x8工字钢，材质Q235型钢。钢丝绳直接×8.3mm。 B = 1500mm 钢梁跨度二、荷载计算 1、自重荷载作用 γG = 1.2 自重作用效应分项系数 Gk1 = 582kg× g = 5.707 × kN 吊篮自重 Gk2 = 630kg× g = 6.178 × kN 最大载重 Gk = Gk1 + Gk2 = 11.886 × kN 总重（标准值） G = γG×Gk = 14.263 × kN 总重（设计值） 2、动力荷载计算 γH = 1.3 动力系数 HK = Gk = 11.886 × kN 动力荷载标准值 H = G×γH = 18.542 × kN 动力荷载设计值 Fs = H = 4.635 kN 每根钢丝绳所受拉力 4 Fg = H = 9.271 kN 一个挂点所受力 2 P 三、截面参数 1、200x100x6x8工字钢 A = 2725mm2 截面面积 Ix = 18046159mm4 中性轴惯性矩 Wx = 180461mm3 X轴抵抗矩 Sx = 103167mm3 X轴面积矩四、结构内力当挂点处在钢梁中间时，钢梁弯矩最大，对钢梁最不利。 Fg×B M = = 3.477 kN × m 最大弯矩 4 V = Fg = 4.635 kN 最大剪力 2 五、钢梁校核 γx = 1.05 截面塑性发展系数 E = 206000MPa 钢材弹性模量 f = 215MPa Q235钢材材抗弯强度设计值 fv = 125MPa 抗剪强度设计值 tw = 6mm 腹板厚度 σ1 = M = 18.347 × MPa 抗弯强度 γx×Wx τ = V× Sx = 4.417 × MPa 抗剪强度 1 Ix×tw σ1 < f τ1 < fv 满足要求 Q F ×B3 ff = g = 0.175 mm 48× E×Ix μ = B = 6 mm 250 ff < μ 六、钢丝绳校核 fs = 1400MPa d = 8.3mm As = π×d2 = 5.411 ´ 10 - 5 2 m 4 FNmax = As×fs = 75.749 kN 对钢丝绳考虑10倍安全系数 Fmax = 10 × Fs = 46.354 kN FNmax > Fmax 钢梁最大挠度挠度限值挠度满足要求钢丝绳抗拉强度钢丝绳直径钢丝绳截面积钢丝绳所能承受最大拉力满足要求 R
