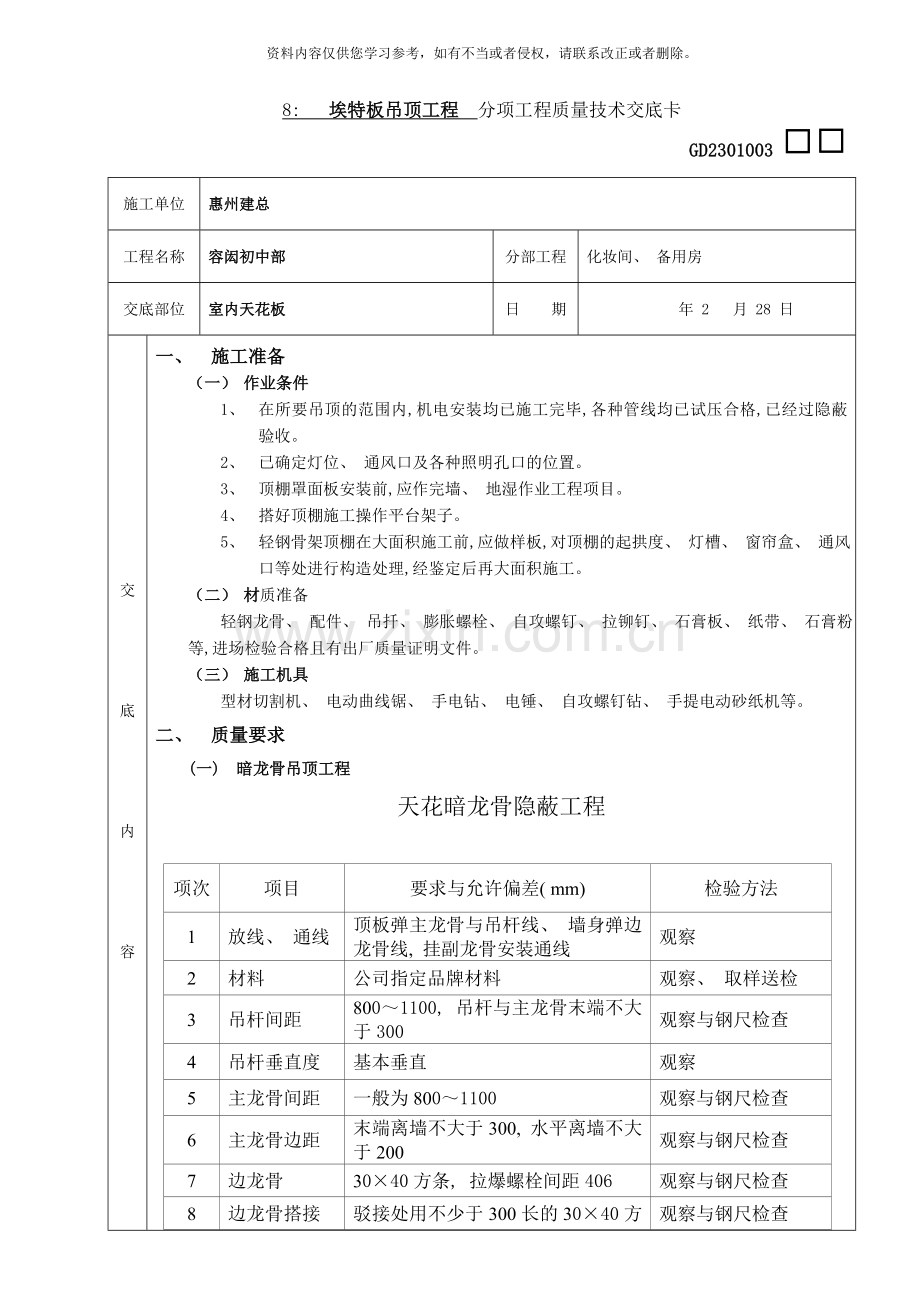

8: 埃特板吊顶工程 分项工程质量技术交底卡

GD2301003
施工单位
惠州建总
工程名称
容闳初中部
分部工程
化妆间、 备用房
交底部位
室内天花板
日 期
年 2 月 28 日

交

底

内

容

交

底

内

容

交

底

内

容

一、 施工准备
（一） 作业条件
1、 在所要吊顶的范围内,机电安装均已施工完毕,各种管线均已试压合格,已经过隐蔽验收。
2、 已确定灯位、 通风口及各种照明孔口的位置。
3、 顶棚罩面板安装前,应作完墙、 地湿作业工程项目。
4、 搭好顶棚施工操作平台架子。
5、 轻钢骨架顶棚在大面积施工前,应做样板,对顶棚的起拱度、 灯槽、 窗帘盒、 通风口等处进行构造处理,经鉴定后再大面积施工。
（二） 材质准备
轻钢龙骨、 配件、 吊扦、 膨胀螺栓、 自攻螺钉、 拉铆钉、 石膏板、 纸带、 石膏粉等,进场检验合格且有出厂质量证明文件。
（三） 施工机具
型材切割机、 电动曲线锯、 手电钻、 电锤、 自攻螺钉钻、 手提电动砂纸机等。
二、 质量要求
(一) 暗龙骨吊顶工程
天花暗龙骨隐蔽工程

项次
项目
要求与允许偏差( mm)
检验方法
1
放线、 通线
顶板弹主龙骨与吊杆线、 墙身弹边龙骨线, 挂副龙骨安装通线
观察
2
材料
公司指定品牌材料
观察、 取样送检
3
吊杆间距
800～1100, 吊杆与主龙骨末端不大于300
观察与钢尺检查
4
吊杆垂直度
基本垂直
观察
5
主龙骨间距
一般为800～1100
观察与钢尺检查
6
主龙骨边距
末端离墙不大于300, 水平离墙不大于200
观察与钢尺检查
7
边龙骨
30×40方条, 拉爆螺栓间距406
观察与钢尺检查
8
边龙骨搭接
驳接处用不少于300长的30×40方条与拉爆螺栓加固
观察与钢尺检查
9
副龙骨间距
406
观察与钢尺检查
10
侧板与驳接
侧板用12厘板, 驳接处背面用面宽不短于200的12厘板加固
观察与钢尺检查
11
造型侧板转角位
转角位背面用面宽不短于200的12厘板错位加固
观察与钢尺检查
12
起拱要求
短跨大于3000, 起拱1/200～1/300, 但跨主龙骨直吊不用起拱

13
风口、 排气扇等部位处理
用30×40方条与15厘板独立制作与固定
观察
14
顶层、 顶棚为沉池处理
已抹灰面用角铁方案, 不抹灰面用植筋胶与角铁方案
观察
15
防火要求
不贴墙板与方条两道或以上防火漆
观察
16
防潮要求
贴墙板与方条两道或以上防腐漆
观察
17
防虫要求
正反两面各喷两道防虫漆
观察
18
防锈要求
顶层、 首层、 厨房与卫生间的吊杆以上部位的铁件刷防锈漆两道
观察
天花封板工程

项次
项目
允许偏差( mm)
检验方法
1
平整度
2
用2m靠尺和塞尺检查
2
接缝宽度
5～8( 夹板缝在5厘基础另锣板边5厘斜边)
用钢尺检查
3
接缝直线度
2
拉5m线, 不足5m拉通线用钢直尺检查
4
接缝高低差
1
用钢尺和塞尺检查
5
角位板处理
L形板错位两副龙骨间距单位间距
观察与用钢尺检查
6
螺丝沉头
2～3
用塞尺检查
7
螺丝间距
150～170
用钢尺检查
8
螺丝边距
15～25
用钢尺检查
9
双层板错位接
错位两副龙骨间距单位间距
观察与用钢尺检查
10
板面观感
不允许崩边、 脱皮、 起皱、 纸面脱落
观察
天花接缝与螺丝防锈工程

项次
项目
允许偏差( mm)
检验方法
1
用料
公司指定品牌材料
观察、 取样送检
2
分遍填缝
至少要两道
观察
3
填缝饱和度
高出板面
观察
4
纸带泡水
2小时以上
观察与计量时间
5
纸带粘贴
不允许起皱、 起跑
观察
6
湿度
25
用湿度计检查
7
灯孔开启
全部灯孔开启完毕
观察

三、 工艺流程
弹顶棚标高水平线→画龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装石膏板→涂料→饰面清理→分项、 检验批验收
四、 施工工艺
1、 弹顶棚标高水平线:根据设计标高,沿墙四周弹顶棚标高水平线,并沿顶棚的标高水平线,在墙上画好龙骨分挡位置线。
2、 安装主龙骨吊杆:在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,安装φ8吊杆。吊杆安装选用膨胀螺栓固定到结构顶棚上。吊杆选用规格符合设计要求,间距小于1200mm。

3、 安装主龙骨:主龙骨间距为900～1200mm。主龙骨用与之配套的龙骨吊件与吊杆相连。
4、 安装次龙骨:次龙骨间距为500mm～600mm,采用次挂件与主龙骨连接。
5、 刷防锈漆:轻钢骨架覃面板顶棚吊杆、 固定吊杆铁件,在封罩面板前应刷防锈漆。
6、 安装石膏板:石膏板与轻钢骨架固定的方式采用自攻螺钉固定法,在已装好并经验收轻钢骨架下面(即做隐蔽验收工作),安装9.5mm厚石膏板。安装石膏板用自攻螺丝固定,固定间距板边为200mm,板中为300mm。自攻螺丝固定后点刷防锈漆。
7、 接缝处理:在板接缝间采用粘贴纸带嵌缝膏进行嵌缝处理。
8、 吊顶工程验收时应检查下列文件和记录:
① 吊顶工程的施工图、 设计说明及其它设计文件;
② 材料的产品合格证书、 性能检测报告、 进场验收记录和复验报告;
③ 隐蔽工程验收记录;
④ 施工记录。
五、 成品保护
1、 轻钢骨架、 罩面板及其它吊顶材料在入场存放、 使用过程中应严格管理,保证不变形、 不受潮、 不生锈。
2、 装修吊顶用吊杆严禁挪做机电管道、 线路吊挂用; 机电管道、 线路如与吊顶吊杆位置矛盾,须经过项目技术人员同意后更改,不得随意改变、 挪动吊杆。
3、 吊顶龙骨上禁止铺设机电管道、 线路。
4、 轻钢骨架及罩面板安装应注意保护顶棚内各种管线,轻钢骨架的吊杆、 龙骨不准固定在通风管道及其它设备件上。
5、 为了保护成品,罩面板安装必须在棚内管道、 试水、 保温等一切工序全部验收后进行。
6、 设专人负责成品保护工作,发现有保护设施损坏的,要及时恢复。
7、 工序交接全部采用书面形式由双方签字认可,由下道工序作业人员和成品保护负责人同时签字确认,并保存工序交接书面材料,下道工序作业人员对防止成品的污染、 损坏或丢失负直接责任,成品保护专人对成品保护负监督、 检查责任。
六、 安全措施
l、 现场临时水电设专人管理,不得有长流水、 长明灯。
2、 工人操作地点和周围必须清洁整齐,做到活完脚下清,工完场地清,制定严格的成品保护措施。
3、 持证上岗制:特殊工种必须持有上岗操作证,严禁无证上岗。
4、 中小型机具必须经检验合格,履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机其的安全操作制度,并将安全操作制度牌挂在机具旁明显处。
5、 中小型机具的安全防护装置必须保持齐全、 完好、 灵敏有效。
6、 使用人字梯攀高作业时只准一人使用,禁止两人同时作业。

专业技术负责人: 交底人: 接受人:
