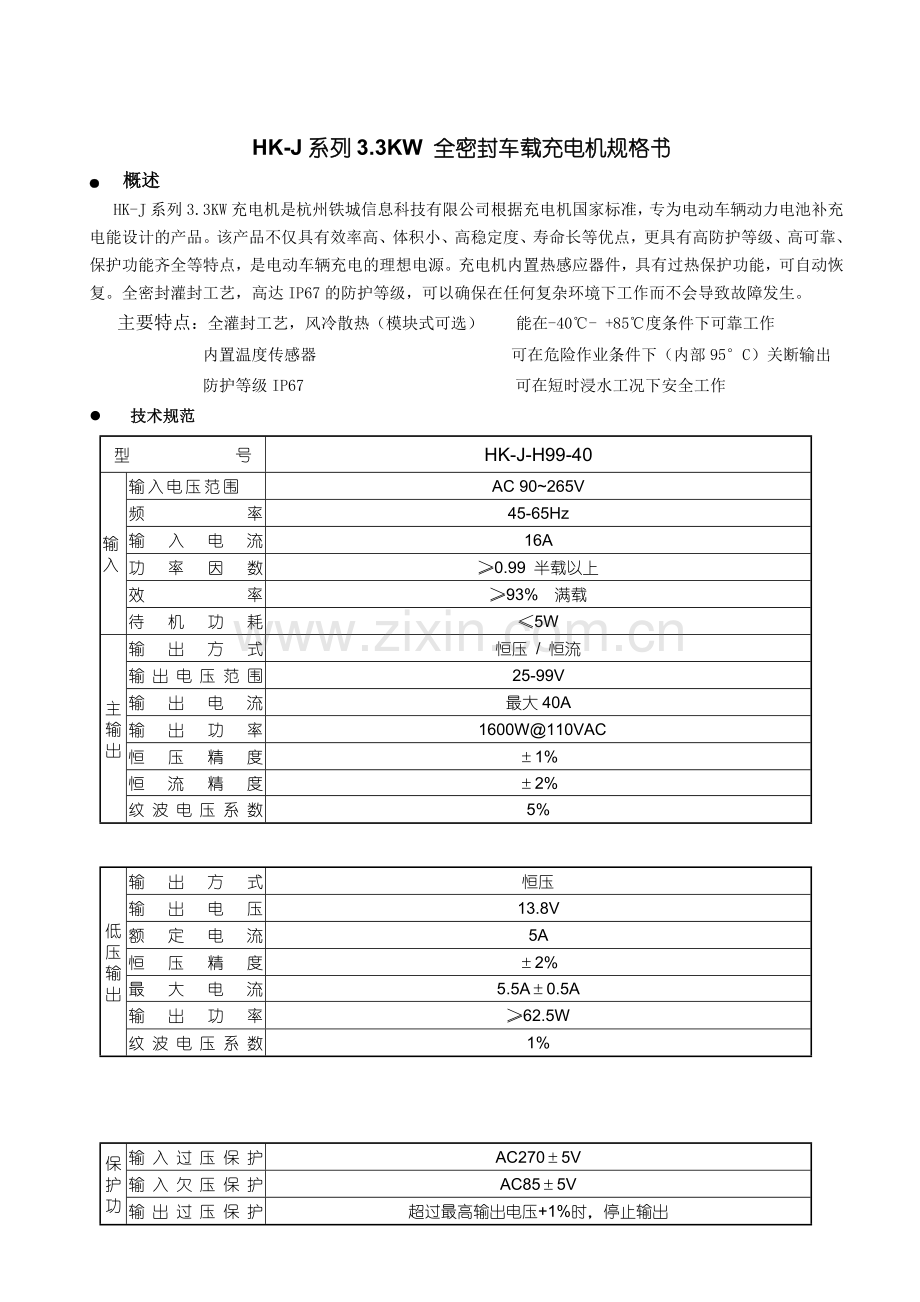

HK-J系列3.3KW 全密封车载充电机规格书
● 概述
HK-J系列3.3KW充电机是杭州铁城信息科技有限公司根据充电机国家标准，专为电动车辆动力电池补充电能设计的产品。该产品不仅具有效率高、体积小、高稳定度、寿命长等优点，更具有高防护等级、高可靠、保护功能齐全等特点，是电动车辆充电的理想电源。充电机内置热感应器件，具有过热保护功能，可自动恢复。全密封灌封工艺，高达IP67的防护等级，可以确保在任何复杂环境下工作而不会导致故障发生。
主要特点：全灌封工艺，风冷散热（模块式可选） 能在-40℃- +85℃度条件下可靠工作
内置温度传感器 可在危险作业条件下（内部95°C）关断输出
防护等级IP67 　　　　　　　　　 可在短时浸水工况下安全工作
l 技术规范
型 号
HK-J-H99-40
输入
输入电压范围
AC 90~265V
频率
45-65Hz
输入电流
16A
功率因数
≥0.99 半载以上
效 率
≥93% 满载
待机功耗
≤5W
主输出
输出方式
恒压 / 恒流
输出电压范围
25-99V
输出电流
最大40A
输出功率
1600W@110VAC
恒压精度
±1%
恒流精度
±2%
纹波电压系数
5%

低
压
输
出
输出方式
恒压
输出电压
13.8V
额定电流
5A
恒压精度
±2%
最大电流
5.5A±0.5A
输出功率
≥62.5W
纹波电压系数
1%

保
护功能
输入过压保护
AC270±5V
输入欠压保护
AC85±5V
输出过压保护
超过最高输出电压+1%时，停止输出
输出欠压保护
低于最低输出电压－5%时，停止输出
输出过流保护
超过最大输出电流+1%时，停止输出
过温保护
85度开始功率下降，90度关机
短路保护
停止输出
电池反接保护
保险丝熔断
接地保护
≤100mΩ
CAN通信保护
CAN通信失效时自动停止输出
断电保护
有

通
信功能
CAN通信
有
波特率
125Kbps、250Kbps、500Kbps
终端电阻
无

安规和其
它
耐压
输入对输出：2000VAC≤10mA 输入对地：2000VAC≤10mA
输出对地：2000VAC≤10mA，均为1min
绝缘电阻
输入端、输出端、信号端对外壳≥10MΩ，测试电压1000VDC
电磁抗扰性
满足GB/T 18487.3-2001 11.3.1条
电磁骚扰性
满足GB/T 18487.3-2001 11.3.2条
谐波电流
满足GB 17625.1-2003 6.7.1.1条
启动冲击电流
≤24A
电流上升时间
≤5S，超调量≤5%
关闭响应时间
100%到10%≤50mS，100%到0%≤200mS
防护等级
IP67
耐振动
10－25Hz振幅1.2mm，25－500Hz 30m/s2，每方向8小时
噪声
≤60dB(A级)
MTBF
150000H
工作环境
相对温度5%-95%无结露
工作温度
-40℃ ~ +85℃
储存温度
-55℃ ~ +100℃

l 安装尺寸(模块式)

l 安装尺寸(风冷式)

l 安装尺寸(水冷式)

l 型号定义

锂电型号(使能线控制)说明： 锂电配置号(使能线控制)说明：
HK- J- HXX- 40 XX LI XXXX- XXX /F -001
（1）（2）（3）（4） （5）（6） （7） （8）（9）（10）
（1）公司标识 （5）接口号: 01 02 03 04……
（2）J表示3.3KW系列充电机 （6）适用锂电池
（3）充电机最高输出电压（四舍五入取整） （7）单节最高电压 例如：3.65V则为365
（4）充电机输出电流 （8）电池容量
（9）F代表带风扇
P代表模块式
W代表水冷式
（10）客户配置代号，标准配置为001

锂电型号(CAN控制)说明： 锂电配置号(CAN控制)说明：
HK- J- H99- 40 XX CANXXXX /F -001
（1）（2）（3）（4） （5）（6） （7） （8）
（1）公司标识 （5）接口号：01 02 03 04……
（2）J表示3.3KW系列充电机 （6）CAN协议编号
（3）充电机最高电压 （7）F代表带风扇
（4）充电机最大电流 P代表模块式
W代表水冷式
（8）客户配置代号，标准配置为001

HK-J系列接口号说明：

01版本 02版本（PCB VER1.6） 03版本
CAN信号： 有 CAN信号： 有 CAN信号： 有
12V信号： 有 12V0.2A信号： 无 12V0.2A信号：有
12V5A电源：有 12V5A电源：有但不受控 12V8A电源：有且受控
使能： 电压式 使能： 隔离PWM式 使能： 隔离PWM式
温度传感器： 有 温度传感器： 无 温度传感器： 无
指示灯： 红和绿 指示灯： 无 指示灯： 无
充电信号： 常开触点一组 充电信号： 无 充电信号： 无
CC/CP: 无 CC/CP: 无 CC/CP: 有

l 接口定义图

输入接插件 输出接插件
型号： RT00144PN03 型号： RT00144PX03
对接插件型号: RT06144SNH03 对接插件型号: RT06144SXH03
品牌: 　　　 　安费诺 品牌: 安费诺
A
L
B
N
C
PE
D
PE
A
输出正极端
B
输出负极端
C
输出负极端
D
输出正极端
输出电压≥312V时，只选用A、B端作为输出端，C、D短接

信号接插件
型号： RT0W0106PN03
对接插件型号：RT0W6106SNH03 品牌：安费诺
定义：
A
CANL
B
CANH
C
CANGND
D
12V+
E
12V-

l 原理框图

l 效率曲线
