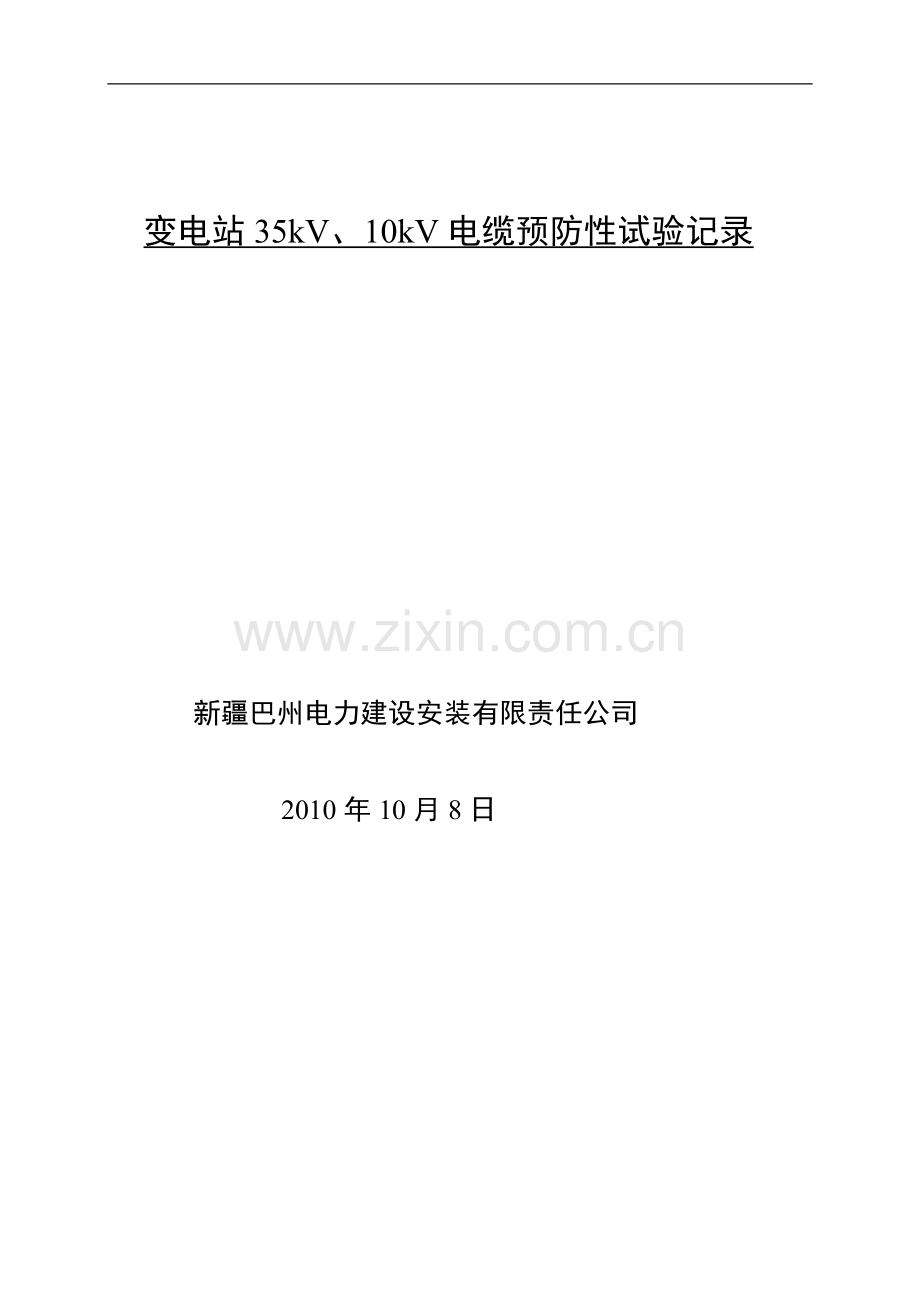

变电站35kV、10kV电缆预防性试验记录

新疆巴州电力建设安装有限责任公司

2010年10月8日

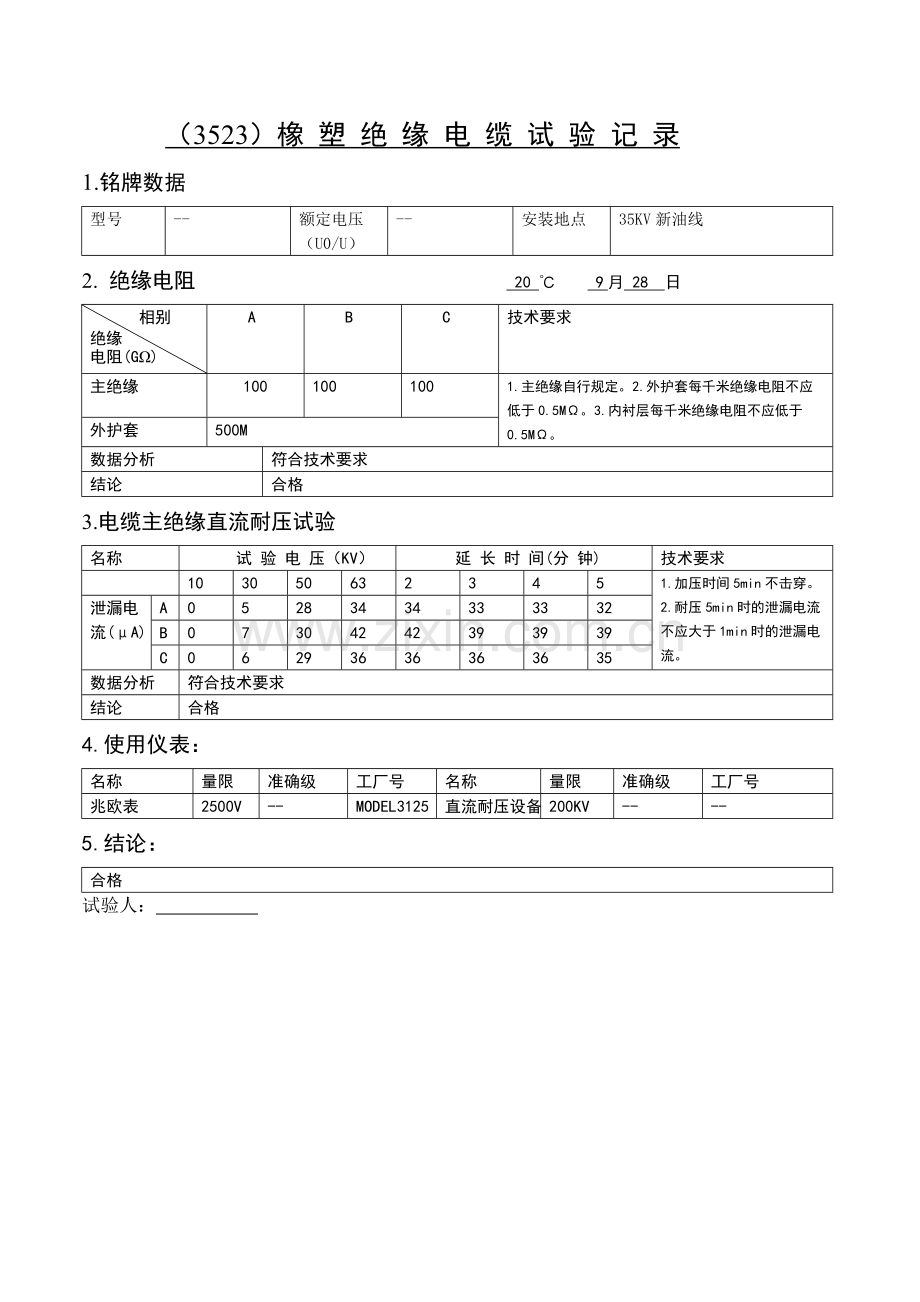

（3523）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
--
额定电压
（U0/U）
--
安装地点
35KV新油线
2. 绝缘电阻 20 ℃ 9月 28 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
30
50
63
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
5
28
34
34
33
33
32
B
0
7
30
42
42
39
39
39
C
0
6
29
36
36
36
36
35
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
200KV
--
--
5.结论：
合格
试验人：

（3513）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号

额定电压
（U0/U）
--
安装地点
变电所3513进线
2. 绝缘电阻 20 ℃ 9月 20 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

20
30
50
63
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
100
140
340
699
679
667
659
648
B
124
168
342
594
584
563
560
537
C
101
143
303
585
548
528
526
516
数据分析
符合技术要求
备注
由于石油线进线铁塔上的电缆线很难与架空钢芯铝绞线解开，此次耐压试验带线路进行。
结论
通过三相比对，可以认为符合投运条件。
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
通过三相比对，可以认为符合投运条件。
试验人：

（#2B）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
35KV
安装地点
#2B35KV侧
2. 绝缘电阻 20 ℃ 9月 27日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
30
50
63
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
5
9
12
12
12
12
12
B
0
7
11
15
15
15
15
15
C
0
8
12
22
22
22
22
22
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
200KV
--
--
5.结论：
合格
试验人：

（#1B）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
35KV
安装地点
#1B35KV侧
2. 绝缘电阻 20 ℃ 10月 4日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
30
50
63
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
5
9
14
14
14
14
14
B
0
7
11
15
15
15
15
15
C
0
8
12
22
22
22
22
22
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
200KV
--
--
5.结论：
合格
试验人：

（AH1）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
变电站进线柜
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
0－1
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
A
0
0
0－1
2－3
2－3
2－3
2－3
2－3
B
0
0
0－1
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
A
0
0
0－1
2－3
2－3
2－3
2－3
2－3
B
0
0
0－1
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH3）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
1#电容器
2. 绝缘电阻 20 ℃ 9月 20 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
1－2
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格

4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH4）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
AH4柜下侧
2. 绝缘电阻 20 ℃ 9月 20 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
1－2
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格

4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH5）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
8#配电室Ⅰ段
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
1－2
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH6）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
AH6柜下侧
2. 绝缘电阻 20 ℃ 9月 25 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
1
5
10
15
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
1－2
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH7）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
锅炉房Ⅰ段
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
1
3
3
3
2
2
B
0
0
1
2
2
2
2
2
C
0
0
1
4
4
4
4
3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH8）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
AH8柜下侧
2. 绝缘电阻 20 ℃ 9月 25 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
1
5
10
15
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
1－2
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH9）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
文体中心变
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
1－2
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH10）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
5#配电室II段
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
0－1
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH11）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
2#配电室II段
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
0－1
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH12）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
7#配电室Ⅰ段
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0
3
3
3
3
2
B
0
0
0
3
3
3
3
3
C
0
0
0
2
2
2
2
2
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH13）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
6#配电室Ⅰ段
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
1－2
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH14）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
承包区第二供电区冷库
2. 绝缘电阻 20 ℃ 9月 25 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
1
4
4
4
4
3
B
0
0
2
4
4
4
4
3
C
0
0
1
3
3
3
3
2
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH15）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
4#配电室Ⅰ段
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
1－2
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH16）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
2#箱变
2. 绝缘电阻 20 ℃ 9月 25日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
0－1
1－2
1－2
1－2
1－2
1－2
B
0
0
1－2
2－3
2－3
2－3
2－3
2－3
C
0
0
0－1
2－3
2－3
2－3
2－3
2－3
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH17）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
1#接地变柜
2. 绝缘电阻 20 ℃ 9月 20 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套每千米绝缘电阻不应
低于0.5MΩ。3.内衬层每千米绝缘电阻不应低于
0.5MΩ。
外护套
500M
数据分析
符合技术要求
结论
合格
3.电缆主绝缘直流耐压试验
名称
试 验 电 压（KV）
延 长 时 间(分 钟)
技术要求

10
20
30
37
2
3
4
5
1.加压时间5min不击穿。
2.耐压5min时的泄漏电流
不应大于1min时的泄漏电
流。
泄漏电
流(μA)
A
0
0
1
3
3
3
2
2
B
0
0
2
4
4
3
3
3
C
0
0
1
3
3
3
2
2
数据分析
符合技术要求
结论
合格
4.使用仪表：
名称
量限
准确级
工厂号
名称
量限
准确级
工厂号
兆欧表
2500V
--
MODEL3125
直流耐压设备
60KV
--
--
5.结论：
合格
试验人：

（AH18）橡 塑 绝 缘 电 缆 试 验 记 录
1.铭牌数据
型号
ZR-YJV22
额定电压
（U0/U）
8.7/10
安装地点
AH18柜下侧
2. 绝缘电阻 20 ℃ 9月 24 日
相别
绝缘
电阻(GΩ)
A
B
C
技术要求
主绝缘
100
100
100
1.主绝缘自行规定。2.外护套
