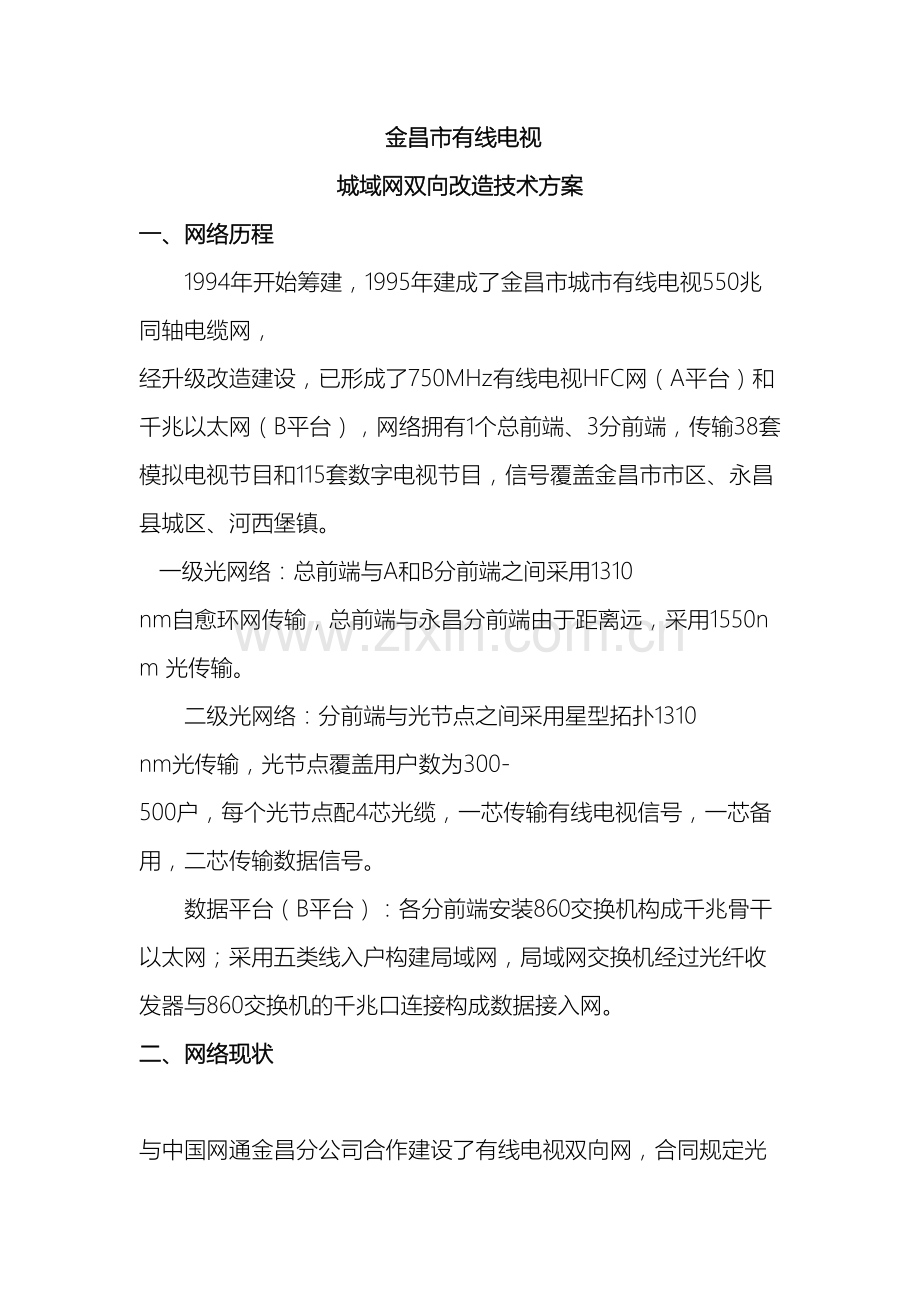

有线电视双向方案102020年4月19日文档仅供参考，不当之处，请联系改正。 金昌市有线电视城域网双向改造技术方案一、网络历程1994年开始筹建，1995年建成了金昌市城市有线电视550兆同轴电缆网， 经升级改造建设，已形成了750MHz有线电视HFC网（A平台）和千兆以太网（B平台），网络拥有1个总前端、3分前端，传输38套模拟电视节目和115套数字电视节目，信号覆盖金昌市市区、永昌县城区、河西堡镇。 一级光网络：总前端与A和B分前端之间采用1310 nm自愈环网传输，总前端与永昌分前端由于距离远，采用1550nm 光传输。二级光网络：分前端与光节点之间采用星型拓扑1310 nm光传输，光节点覆盖用户数为300-500户，每个光节点配4芯光缆，一芯传输有线电视信号，一芯备用，二芯传输数据信号。数据平台（B平台）：各分前端安装860交换机构成千兆骨干以太网；采用五类线入户构建局域网，局域网交换机经过光纤收发器与860交换机的千兆口连接构成数据接入网。二、网络现状 与中国网通金昌分公司合作建设了有线电视双向网，合同规定光接收机、多媒体箱,数据通道的OLT（安装在网通金昌分公司机房）、ONU、EOC、光分路器由中国网通金昌分公司投资，其余由金昌市广电网络公司投资。合同期限5年（ 月 日 月 日）。采用1550nm+1310 nm +EPON+BIOC技术，以高起点、低价格建设了具有分布性、开放性、标准性，可管理、可持续、可扩展、灵活的网络接口，并支持多种接入方式，同时适应不同用户需求的有线电视宽带综合信息网。1、数字广播电视业务传输平台（A平台）（1）以金昌市网络公司机房为主前端，公路段机房、金川公司新闻中心机房为分前端构成1550nm一级自愈式环网。(2)以城市道路为边界形成的自然区域中心设置光缆交接箱，每个交接箱覆盖半径500米，覆盖用户数4500户左右，整个城域网当前共有30个光缆交接箱。其中：主前端带19个交接箱、公路段分前端带4个交接箱、金川公司新闻中心分前端带7个交接箱（其中有5个交接箱采用1310 nm带光节点）。由区域中心光缆交接箱辐射该区域光节点，每个光缆交接箱输入光缆20芯，光缆交接箱带20-30个光节点，每个光接点配四芯光缆，选用了低输入光功率，高输出电平的四端口光接收机，保证了每个光节点覆盖用户100-200户，由机房区域中心交接箱该区域光节点构成星形+星形二级光网络。(3)光节点后面的分配网采用星形分配方式，既光接收机输出信号经过SYWY- 75-9-4P同轴电缆无源集中分配到住宅楼。楼栋分配网采用单元集中分配方式，既每个单元安装集中分配箱，箱内按户数安装大分配器(如6层12户安装12分配器),（见下图）2、据传输平台（B平台）B平台是双向数据传输平台，由数据库、前端和传输通道组成，主要用于开展数字交互式业务，例如计算机连网、VOD点播、因特网接入、电子商务、远程教育、会议电视等。（1）以主前端（A）、分前端(B)、分前端(C)安装的三台交换机、三台OLT等配套系统构成数据交换平台。（2）由前端OLT、30个光缆交接箱的光分路器、462个多媒体箱内的终端设备（ONU）构成覆盖全城区的EPON数据传输通道。（3）以462个多媒体箱内的头端设备（BIOC）、同轴电缆、BIOC终端构成覆盖全城区的数据接入通道。三、现网络改造方案方案1、与中国联通金昌分公司谈判为我公司提供满足上下行数据业务足够的带宽。方案2、如不能满足方案1条件，与中国联通金昌分公司谈判一次性购买数据业务产权。方案3、如不能满足方案1和方案2条件，我公司必须重新安装双向网络设备。主要设备见下表：已改造小区需配双向网络设备明细表 设备区域光交接箱光接收机联通光接收机箱广电联通头端ONU广电联通1区0323332区13212424243区16162222224区132023232215区1323262626新6区1421252525白泉村13912122107区1112112138区143349区与4区合用324272742310区1320232361711区11717171712区11111111113区11616161614区111515151515区1215151511518区1210101011019区12218182120区1816242471721区212222222222区1321232332225区1912212191226区555527区13334怡景苑133333世纪金都14444恒昌国际199恒昌金盛114141414香格里拉111111111金盛金水湾19999龙泉家园123444新金源16666华芳家园06666丽景西苑与新金源合用24666市委、广场032人行011药监01合计2893401463463106380四、新建小区双向网络建设方案1、 开始在新建小区建设1550nm +EPON+BIOC双向网络，在小区合理位置设置光缆交接箱辐射该区域光节点，每个光缆交接箱输入光缆12芯，每个光缆交接箱带20-30个光节点，每个光接点配四芯光缆，每个光接点带40个用户的分配网络。如4单元*2户*6层楼栋在1单元和3单元各设置个光接点，3单元*2户*6层楼栋在中间单元设置1个光接点，5单元*2户*6层楼栋设置2个光接点，高层按40户设置1个光接点。每个光接点配4芯光缆。 按40户以内设置光接点的原因是:中国电信金昌分公司与开发住宅小区的开发商谈判垄断了住宅小区的弱电管网工程建设。4单元的楼栋建2个进缆人孔、3单元的楼栋建1个进缆人孔，单体和外网管道连接使用25的PVC 管，最多穿两根光缆，产权归中国电信金昌分公司。我公司要求开发商无偿提供管道，还要求出资小区有线电视网络配套费，开发商只能要求中国电信金昌分公司为我公司无偿提供管道使用权。电信公司设计要求皮光缆入户，如4单元*2户*6层楼栋在1单元和3单元各设置1个光缆分配箱，3单元*2户*6层楼栋在中间单元设置1个分配箱，因此我公司只能与电信公司设计相同。2、 接到甘肃省广电网络有限责任公司双向网改造技术方案后，按方案设计要求在小区合理位置设置光缆交接箱辐射该区域光节点，每个光缆交接箱的输入光缆按所带光接点的数量配备，每个光缆交接箱带20-30个光节点，每个光接点配六芯光缆，每个光接点带40个用户的分配网络。如4单元*2户*6层楼栋在1单元和3单元各设置个光接点，3单元*2户*6层楼栋在中间单元设置1个光接点，5单元*2户*6层楼栋设置2个光接点，高层按40户设置1个光接点。 入户采用五类线和SYWV-75-5-4P通轴电缆同时入户。单体楼栋配五类线的小区采用EPON+LAN技术，单体楼栋没配五类线的小区采用EPON+MOCA技术。 新建小区双向网络设备明细表 设备区域光接收机ONU头端公司26区262626金川区廉租房434343天庆家园595959公司27区140140140香格里拉232323金沙御园26262610号区777阳光华庭777世纪金都161616昌荣新城999恒昌国际222222紫金花园303030金辰丽苑444金盛金水湾141414金沙御园444
