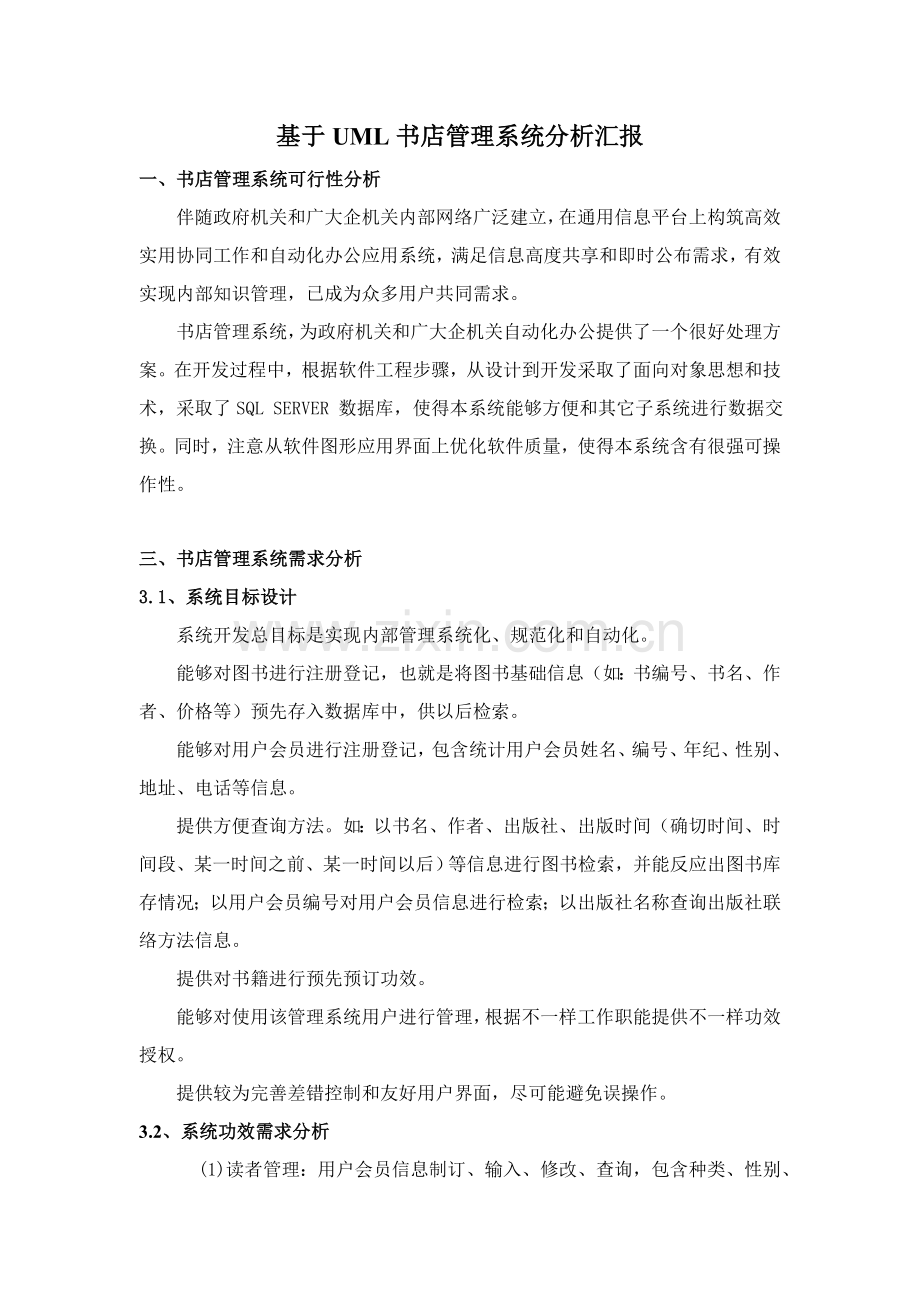

基于UML书店管理系统分析汇报
一、书店管理系统可行性分析
伴随政府机关和广大企机关内部网络广泛建立，在通用信息平台上构筑高效实用协同工作和自动化办公应用系统，满足信息高度共享和即时公布需求，有效实现内部知识管理，已成为众多用户共同需求。
书店管理系统，为政府机关和广大企机关自动化办公提供了一个很好处理方案。在开发过程中，根据软件工程步骤，从设计到开发采取了面向对象思想和技术，采取了SQL SERVER 数据库，使得本系统能够方便和其它子系统进行数据交换。同时，注意从软件图形应用界面上优化软件质量，使得本系统含有很强可操作性。
三、书店管理系统需求分析
3.1、系统目标设计
系统开发总目标是实现内部管理系统化、规范化和自动化。
能够对图书进行注册登记，也就是将图书基础信息（如：书编号、书名、作者、价格等）预先存入数据库中，供以后检索。
能够对用户会员进行注册登记，包含统计用户会员姓名、编号、年纪、性别、地址、电话等信息。
提供方便查询方法。如：以书名、作者、出版社、出版时间（确切时间、时间段、某一时间之前、某一时间以后）等信息进行图书检索，并能反应出图书库存情况；以用户会员编号对用户会员信息进行检索；以出版社名称查询出版社联络方法信息。
提供对书籍进行预先预订功效。
能够对使用该管理系统用户进行管理，根据不一样工作职能提供不一样功效授权。
提供较为完善差错控制和友好用户界面，尽可能避免误操作。
3.2、系统功效需求分析
(1) 读者管理：用户会员信息制订、输入、修改、查询，包含种类、性别、备注等。
(2) 书籍管理：书籍基础信息制订、输入、修改、查询，包含书籍编号、类别、关键词、备注。
(3) 出售管理：包含预订书籍、查询书籍处理。
(4)系统管理：包含用户权限管理，数据管理管理
满足以上需求系统关键包含有一下多个子系统
（1）基础业务功效子系统：该系统中关键包含了入库出售和预订等功效。
（2）基础数据录入功效子系统：该子系统关键包含有书籍信息和用户会员信息录入功效。
（3）信息查询子系统：包含了多功效查询书籍信息和用户会员信息。
（4）数据库管理功效子系统：关键包含了书籍信息管理功效和预订信息管理功效。
（5）帮助功效子系统。
3.3 该书店管理系统系统步骤图，以下：
图3.1：管理系统功效模块图
图3.2：销售系统功效模块图
3.4 功效描述
1. 书籍入库功效
a) 统计书籍基础信息,包含书名,作者,翻译者,出版社,ISBN编号,进货日期,进货数目,书籍分类,所在书架等
在此,书籍分类不是采取标准图书馆分类,而是依据书店分摆图书方法进行粗略分类
b) 添加书籍功效
c) 删除书籍功效
d) 修改书籍信息功效,为了方便变换书店图书摆放变动,需要有依据某类信息而批量修改数据功效
e) 入库时应先输入其ISBN号,由系统判定是添加存书数量还是建立新书
2. 书籍管理功效
a) 查询某种图书库存情况功效
b) 对图书库存数量设置阀值,并自动提醒库存量低于阀值书籍
c) 一些特殊查询功效,如同一书籍不一样版本信息
3. 书籍出售功效
a) 依据ISBN号出售图书,并自动删去对应库存,统计销售时间
b) 能够设置打折数目,以方便出售时自动打折功效
c) 设置不一样购置金额数进行打折,或提醒有何优惠策略(如会员卡)功效
4. 会员卡自动打折功效
a) 对拥有会员卡用户进行尤其优惠服务
5. 用户查询界面服务
a) 依据不一样信息查询功效,如书名,出版社,分类,翻译者等
b) 支持模糊查找
c) 若读者查询到无库存书籍,能够进行预约功效(只对会员用户开放)。
3.5 书店管理系统数据流图，以下：处理用户名和密码
有效用户及密码
输入用户名及密码
显示系统界面
用户
输入有效命令
反馈给用户
处理命令
修改用户名及密码
处理修改密码
修改用户表
显示结果
书籍修改命令
书籍查询
书籍入库及修改信息
处理查询 命令
修改书籍信息表
进入数据库查询
3.6 数据字典
数据流条目
名称：用户会员资料信息 编号：D-001
简明说明：会员登记时入库
数据流起源：会员
数据流去向：书店
包含数据结构： 流通量：50份/年
姓名
年纪
性别
联络地址
联络电话
数据流条目
名称：图书资料信息 编号：D-002
简明说明：图书登记时入库
数据流起源：图书
数据流去向：书店
包含数据结构： 流通量：50份/年
编号
书名
作者
出版社
出版时间
数据流条目
名称：权限资料信息 编号：D-002
简明说明：权限登记
数据流起源：用户
数据流去向：书店
包含数据结构： 流通量：50份/年
编号
姓名
权限
已购图书
预定图书
四、系统UML建模设计
4.1、UML介绍
UML是一个功效强大、面向对象可视化系统分析建模语言，它采取一整套成熟建模技术，广泛地适适用于各个应用领域。它各个模型能够帮助开发人员愈加好地了解业务步骤，建立更可靠、更完善系统模型。从而使用户和开发人员对问题描述达成相同了解，以降低语义差异，保障分析正确性.
4.2.1、该书店管理系统用例分析
n 创建用例图之前首先需要确定参与者，系统参与者关键有三类：
1. 消费者者（也可称为用户会员）
2. 书店管理员
3. 书店管理系统维护者
所以,系统用例图关键有以下三种:
1. 用户会员请求服务用例图
2. 书店管理员处理书籍入库、管理、销售等用例图
3. 系统管理员进行系统维护用例图
该书店管理系统用例图以下：
图4.1 书店管理系统用例图
从用例图中我们能够看出管理员和读者之间对本系统所含有用例。
4.2.2 书店管理员用例
图4.2：书店管理员用例图
书店管理员所包含用例有：
（1） 登录系统：管理员能够经过登录该系统进行各项功效操作
（2） 书籍管理：包含对书籍增删改等。
（3） 书籍出售：依据ISBN号出售图书,并自动删去对应库存,统计销售时间等。
4.2.3 系统管理员用例
系统管理员所包含用例有：
（1） 用户管理：包含对用户信息增删改等操作，和会员服务等。
4.2.4 用户会员用例
用户所包含用例有：
（1） 登录系统
（2） 查询：包含对个人信息和书籍信息查询业务
（3） 预订：读者对书籍预订业务。
（4） 书籍销售。
4.3、系统次序图
次序图是显示对象之间交互图，这些对象是按时间次序排列。该图书馆管理系统关键含有以下多个关键次序图，其它对象次序图和这些也类似。
1. 系统管理员添加书籍时序图
图4.3.1：系统管理员添加书籍时序图
【次序图说明】
（1） Add item（）：增加项目
（2） Find():搜寻书库中书目。
（3） Return（）：返回搜寻结果函数。
（4） Create（）：建立新书目函数
2. 系统管理员添加用户会员时序图
图4.3.2：系统管理员添加用户会员时序图
【次序图说明】
（1） Create customer（）：增加会员
（2） Create():增加会员信息。
3. 系统管理员删除书目标时序图
图4.3.3：系统管理员删除书目标时序图
【次序图说明】
（1） Remove tittle（）：删去书目
（2） Find():搜寻书库中书目。
（3） Destroy（）：销毁书目信息。
4. 书店管理员处理书籍出售时序图
图4.3.4：系统管理员删除书目标时序图
【次序图说明】
（1） Find tittle（）：找寻书目
（2） Identify customer():搜寻消费者信息
（3） Create（）：创建出售信息
5. 用户会员查询书籍信息时序图
图4.3.5：用户会员查询书籍信息时序图
6. 用户会员预留书籍时序图
图4.3.6：图书馆管理系统借书次序图
4.4、系统协作图
1. 系统管理员添加书籍协作图
图4.4.1系统管理员添加书籍协作图
2. 系统管理员删除书籍协作图
图4.4.2系统管理员删除书籍协作图
3. 书店管理员处理出售书籍协作图
图4.4.3书店管理员处理出售书籍协作图
4. 用户会员预留书籍协作图
图4.4.3用户会员预留书籍协作图
4.5、系统状态图
1. 书状态图
2. 用户会员帐户状态图
4.6 系统活动态图
活动图描述是某步骤中任务实施，活动图描述活动是怎样协同工作，当一个操作必需完成一系列事情，而又无法确定以什么样次序来完成这些事情时，活动图能够更清楚地描述这些事情。在本图书馆管理系统中，我们关键描述了图书馆系统借书、还书和预订活动图。
1. 用户会员活动图
2. 书店管理员活动图
3.1. 系统管理员活动图系统管理员维护借阅者帐户活动图
3.2 系统管理员进行书目信息维护活动图
3.3 系统管理员维护书籍信息活动图
4.7 系统中类
4.7.1参与者相关类
4.7.2系统中用到其它类
4.7.3各个类之间联络
书店管理系统事件跟踪图（ETD）
书店管理系统用户查询正常情况
系统等候用户输入用户名和密码：用户输入自己ID密码pwd
系统读取ID并检验该用户是否存在
系统读取该ID用户密码pwd是否正确
系统弹出欢迎画面并显示该用户基础信息，并提醒用户现在状态是否为会员
系统提供条件查询，和模糊查询等功效，会员提供假如查询不到库存能够预定
用户查询到想要图书，能够点击购置功效，有系统提供
系统自动在现有图书库存中减去对应库存信息
系统在销售图书中统计销售时间，并查看该用户是否有打折权限或金额又没有达成打折金额
系统等候用户确定购置图书信息，是否正确，并提醒打折折扣，打折原因（购置金额达成打折金额还是因为会员打折）
用户点击确定，系统显示购置成功
用户点击退出，退出该系统
用户
（会员）
图书销售
购置图书
系统查询
系统等候新用户输入
显示用户基础信息
依据条件查询图书
返回查询结果
登录系统
购置查询到图书
有库存能够购置
确定购置信息
提醒打折金额
用户要求订购图书
接收订购信息成功
订购图书
检验是否能够购置
确定购置
订购成功
购置成功
书店管理系统书店管理员管理正常情况
系统等候用户输入用户名和密码：书店管理员输入自己ID密码pwd
系统读取ID并检验该用户是否存在
系统读取该ID用户密码pwd是否正确
系统弹出欢迎画面并显示该用户基础信息
系统提供条件查询，，管理员可查询现在图书库存
系统自动检验图书现存量，低于阀值图书给于提醒
管理员能够对目前库存进行操作（增删改查），系统在图书入库时自动判定是否为新书
系统在销售图书中统计销售时间，并查看该用户是否有打折权限或金额又没有达成打折金额
系统等候用户确定购置图书信息，是否正确，并提醒打折折扣，打折原因（购置金额达成打折金额还是因为会员打折）
书店管理员点击确定，表示用户已经付款成功，系统显示销售成功，
书店管理员点击退出，退出该系统
书店管理员
用户购置图书
销售图书
目前图书库存
系统等候新用户输入
依据查询条件销售图书
等候用户确定购置
有库存能够销售
提醒库存不足图书
自动减去库存量
并检验是否低于阀值
图书销售成功
确定购置
提醒是否为新书
添加图书信息
更新，删除图书信息
依据条件查询图书
返回查询结果
特殊查询图书
显示用户基础信息
用户事件流图
登录
主 屏
do: 显示主屏幕
购置
帐户有效
do:要求密码
do:验证帐户
do:要求类型
退 出
do: 退出系统
do:要求查询条件
结 束
do: 显示用户信息
do: 显示无效帐户信息
do:是否继续
购置图书
do: 查询库存
do:显示图书
do:失败息
密码错
输入密码
取消
中止取消
能够购置
继续
输入条件
无效帐户
查询
无库存
订购
do: 订购图书
没有查询到图书
书店管理员事件流图
登录
主 屏
do: 显示主屏幕
购置
帐户有效
do:要求密码
do:验证帐户
do:要求类型
退 出
do: 退出系统
do:要求查询条件
do: 停止购置
do: 显示无效帐户信息
do:是否继续
销售图书
do: 查询库存
do:显示图书
do:失败息
密码错
输入密码
取消
中止取消
能够销售
继续
输入条件
无效帐户
查询
无库存
入库
do:图书入库
是否能够打折
do: 打折
打折
do:打折失败
不能够打折
书店管理系统对象模型
