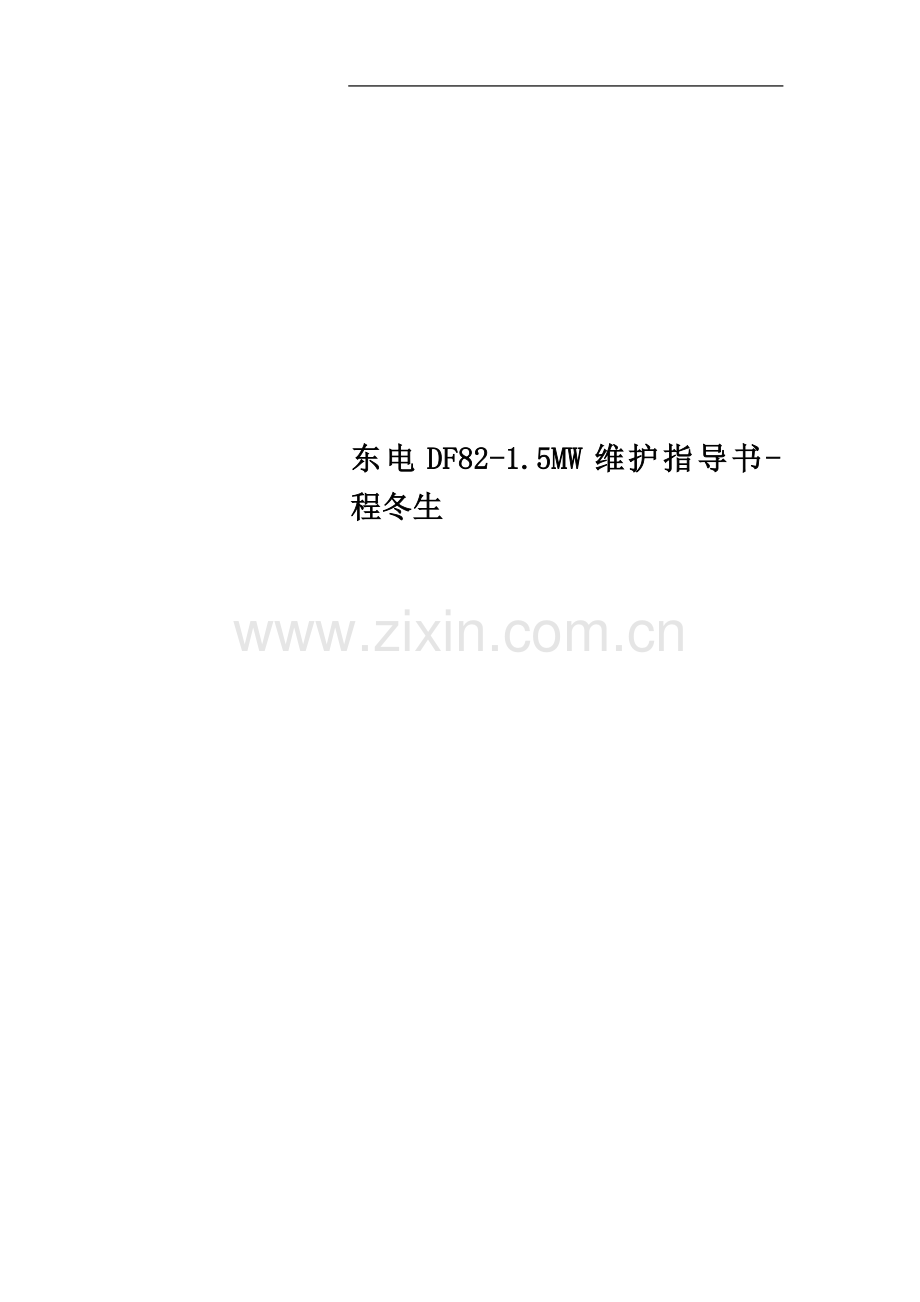

东电DF82-1.5MW维护指导书-程冬生.docx

东电DF82-1.5MW维护指导书-程冬生

華潤電力控股有限公司
China Resources Power Holdings Co., Ltd.

东电DF82-1.5MW型风机
全年度定检作业指导书

编 制：
程东生
审 核：

批 准：

东电DF82-1.5MW型风机全年度定检作业指导书
范围
本文规定了的处理流程及要求
本文适用于指导东电DF82-1.5MW风机全年度定检作业
1. 人员要求
能够使用本文件进行工作的人员需要具备以下条件：
Ø 具备高处作业和电工作业资质；
Ø 掌握相关安全操作规程和危险防范规定，遵守当地、国家、行业及公司的相关安全规定；
Ø 通过东方电气的安全和技术相关培训，并能胜任此类具体工作。
2. 支持性文件
为更好开展工作，需要配合使用以下文件，具体见表1
表1 支持性文件信息
序号
文件编号和名称
1
《1.5MW直驱型风力发电机组风场定期维护检查规范 Z版》
2
《免爬器使用作业指导书》
3. 安全要求
该作业需要使用以下安全设备：
¨ 安全帽
¨ 绝缘鞋
¨ 工作服
¨ 安全衣
¨ 防护手套
4. 工具
该作业流程需要的工具见表2
表2 工具清单
序号
名 称
型 号
数 量
单 位
1
拉伸器油泵

1
个
2
液压站

1
个
3
M36拉伸器

2
块
4
液压扳手头

2
个
5
M30中空扳手

1
块
6
58件套

1
套
7
力矩扳手
340N·M
1

8
开口扳手

1
套
9
内六方

1

10
活动扳手
250mm
1
把
11
油脂加注枪

2
把
12
对讲机

2
个
13
欧插转换器

1
个
14
工作灯

1
盏
15
数字万用表
FLUKE 15B
1
块
16
S55套筒

1
个
17
S60套筒

1
个
18
S46长套筒

1
个
19
S41套筒

1
个
20
安全标示牌

1
个
21
望远镜

1
个
22
工具包
大
1
个
23
工具包
小
1
个
24
大布

若干
块
25
银色喷剂

若干
罐
26
清洁剂

若干
瓶
27
灯泡

若干
个
33
记号笔

35*1
支

5. 材料
该作业流程需要的材料见表3
表3 材料清单
序号
油脂类型
单量
总量
使用位置
1
偏航系统润滑油脂
若干
若干
偏航自动加脂器
2
主轴轴承油脂
若干
若干
主轴自动加脂器
3
变桨轴承润滑油脂
若干
若干
变桨自动加脂器
4
偏航减速器齿轮油
若干
若干
偏航减速器
5
变桨减速器齿轮油
若干
若干
变桨减速器
6
液压油
若干
若干
液压站

6. 操作步骤
表7给出了具体的操作步骤
步骤
动作
操作分解
描述
1
停机
检修开始前，应在风机底部控制柜操作面板打到停止位置

3
照明
检修开始前，打开塔底塔筒灯开关

4
消防设备
检查塔底及机舱灭火器是否欠压

5
风轮刹车
进入轮毂工作时，需锁定刹车：
1、将如右图所注1按钮按下，同时旋转2部件直至1按钮被盖住，油表3表示风轮刹车回路油压，当油压到达140BAR时表示刹车已锁定
3
2
1

6
风轮机械刹车
如风速较大或者其他原因导致液压刹车不能投入，可使用风轮机械锁。如右图所示，将丝杆用24扳手旋紧，齿轮咬合完全，刹车完成，注意，如风轮旋转速度较快时，无进行刹车操作。
刹车丝杆

6
叶片
目测叶片外观无油渍、无裂纹、
无变形、无胶衣脱落破损现象。

7
吊车
使用吊车时，现将配电柜内电葫芦开关闭合后，再使用手柄进行操作，使用完毕后断电。使用时穿戴安全带并用双钩固定，除摘挂钩外，吊物孔下严禁站人。
电葫芦开关

8
叶片螺栓
1、对叶片轴承螺栓使用中空扳手进行检查时，需进行变桨操作。将手操盒接入轮毂之后，将BYPASS旋钮打至右方，旋钮2“rev fwd”控制方向，旋钮1“slow 0 fast”为变桨速度，使用旋钮1进行变桨操作。

9
加注油脂
润滑，偏航主轴承：使用6个大小扳手拆开油泵油桶，使用灰铲将对应油脂加入。
变桨油泵使用注油枪通过注油孔将对应油脂加注。
注油孔

10
检查防雷碳刷
检查防雷碳刷卡簧是否完好，碳刷支架、铜架固定可靠，碳刷头能与主轴可靠连接，若碳刷头＜10mm时更换。

11
偏航刹车系统
1. 对机舱进行手动偏航，注意是否有异响。
2. 检查偏航刹车片厚度，如低于4mm需进行更换
3. 检查液压站油位，如低于2/3需进行加油处理。
4. 对刹车器螺栓进行使用S41套筒和液压站进行检查。

12
变桨，偏航电机检查
1、 对机舱进行手动偏航，桨叶进行变桨处理，注意是否有异响。
2、 检查减速器齿轮，是否有裂纹，
3、 检查齿轮箱油位，有否有漏油现场。

13
机舱，导流罩螺栓
使用力矩扳手和58件套安装指导书对各个螺栓进行检查，并画好防松标记线。

14
塔筒螺栓
使用液压站和S46,S55,S60套筒对各层螺栓进行检查，并画好防松标记线。

15
发电机螺栓
使用液压泵和M36拉伸器套筒对发电机螺栓进行检查，并画好防松标记线。

16
电控机舱
1、 紧固所有电控柜固定和链接螺栓。
2、 紧固接线端子，无松动。
3、 检查电缆，无裂纹，破损现象。
4、 检查照明系统，无照明灯损坏现象。
5、 清洁电控柜通风滤网，清洁无灰尘。
6、 检查配电柜中动力电缆进线口密封度，密封良。

17
导电轨
1使用力矩扳手和18套筒对连接块螺栓进行检查。
注意，使用工具时做好防坠工作。

23
清洁风力发电机
1、 清洁。
2、 补涂破损防腐，紧固后防腐
