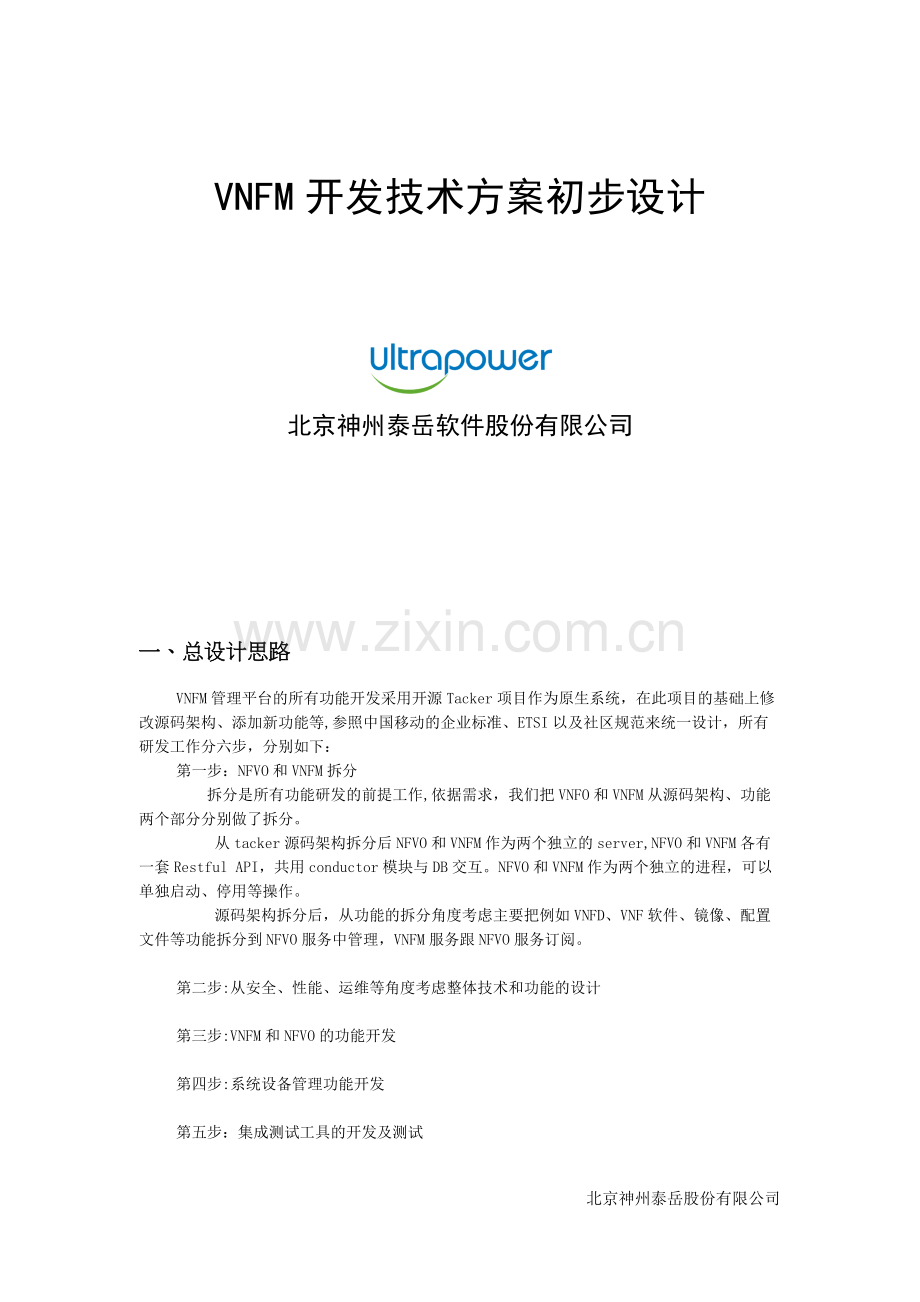

VNFM开发技术方案初步设计

北京神州泰岳软件股份有限公司

一、总设计思路
VNFM管理平台的所有功能开发采用开源Tacker项目作为原生系统，在此项目的基础上修改源码架构、添加新功能等,参照中国移动的企业标准、ETSI以及社区规范来统一设计，所有研发工作分六步，分别如下：
第一步：NFVO和VNFM拆分
拆分是所有功能研发的前提工作,依据需求，我们把VNFO和VNFM从源码架构、功能两个部分分别做了拆分。
从tacker源码架构拆分后NFVO和VNFM作为两个独立的server,NFVO和VNFM各有一套Restful API，共用conductor模块与DB交互。NFVO和VNFM作为两个独立的进程，可以单独启动、停用等操作。
源码架构拆分后，从功能的拆分角度考虑主要把例如VNFD、VNF软件、镜像、配置文件等功能拆分到NFVO服务中管理，VNFM服务跟NFVO服务订阅。

第二步:从安全、性能、运维等角度考虑整体技术和功能的设计

第三步:VNFM和NFVO的功能开发

第四步:系统设备管理功能开发

第五步：集成测试工具的开发及测试

第六步：集成对接及运维测试工作

二、tacker架构设计（改造后）
依据tacker作为原生系统改造后的架构图，将NFVO和VNFM拆分成两个独立的服务进程，各有一套Restful API,都支持Horizon和CLI;重新启用Condutor服务模块与DB交互；NFV Catalog拆分到NFVO中管理,VNFM去NFVO中订阅.

三、功能架构设计
依据通用VNFM开发功能列表设计（后面参考详细的需求说明书可能需要调整）.按阶段性要求的时间点迭代完成功能研发工作。

四、功能详细设计

五、Restful API设计
按照VNFM-VNF&EMS接口规范细化参数开发相关相关功能：
一级功能
二级功能
接口名称
REST接口
参数说明
VNFM-VNF
认证
Authentication(VNFM—VNF) 用户认证
POST /v1/vnf/authentication/token

Authentication（VNF—VNFM） 用户认证
POST /v1/vnfs/｛vnfinstanceid｝/ authentication/token

VNF配置
SetInitialConfiguration 实例化初始配置
POST /v1/vnf/configuration

VNF生命周期管理
GetProgress 获取实例化/扩缩容进度
GET /v1/vnf/progress｛?eventtype}

HealingVNF 自愈VNF（可选)
POST /v1/vnfs/{vnfinstanceid｝/vms/{vmid｝/healing

VNF生命周期变化通知
VNFLifecycleChangesNotification (VNFM-VNF） VNF生命周期变化通知
POST /v1/vnf/lifecyclechangesnotification

VNF性能
GetIndicatorValue 获取指标数据
Get /v1/vnf/indicators/{indicatorname｝
Get /v1/vnf/indicators

Event通知
VNFPreScaleNotification（VNFM-VNF) VNF生命周期变化准备通知
POST /v1/vnf/prescalenotification

VNFHealingNotification（VNFM-VNF） 自愈完成通知(可选)
POST/v1/vnf/vms/｛vmid｝/healing

VNFM—EMS
认证
Authentication（VNFM—EM) 用户认证
POST /v1/vnfms/authentication/token

VNF生命周期变化通知
VNFLifecycleChangesNotification（VNFM-EM） VNF生命周期变化通知
POST /v1/vnfs/lifecyclechangesnotification

Event通知
VNFPreScaleNotification（VNFM—EM) VNF扩缩容准备通知
POST /v1/vnfs/prescalenotification

按照NFVO-VNFM接口规范细化传递参数开发相关功能：
一级功能
接口名称
REST接口
参数说明
VNF包管理
QuerySubscribe（查询VNF包订阅）
GET /v1/catalog/subscribe｛？NFVOID＆VNFMID｝

CreateSubscribe（创建VNF包订阅）
POST /v1/catalog/subscribe

DeleteSubscribe(删除VNF包订阅）
DELETE /v1/catalog/subscribe/{subscribeid｝{？NFVOID＆VNFMID｝

VNFPackageNotify（VNF包通知）
POST /v1/catalog/notification

QueryVNFPackage（查询VNF包信息）
GET /v1/catalog/vnfpkgs{?NFVOID＆VNFMID}

FetchVNFPackage（获取VNF包）
GET /v1/catalog/vnfpkgs/{packageid}/{filename}｛？NFVOID＆VNFMID｝

VNFD信息获取
QueryVNFD（查询VNFD信息）
GET /v1/vnfds/｛vnfd_id}｛？NFVOID＆VNFMID}

VNF资源授权
GrantLifecycle（VNF生命周期授权)
PUT /v1/resource/grant

VNF生命周期管理
InstantiateVnf（初始化VNF实例)
POST /v1/vnfs

QueryVnf（查询VNF）
GET /v1/vnfs/｛vnfInstanceID} ｛？NFVOID&VNFMID}
GET /v1/vnfs{？NFVOID&VNFMID｝

ScaleVnf（扩容缩容接口）
PUT /v1/vnfs/{vnfInstanceID｝/scale

UpgradeVnfSoftware（升级VNF软件）
PUT /v1/vnfs/｛vnfInstanceID}/upgrade

TerminateVnf(终止VNF）
DELETE /v1/vnfs/{vnfInstanceID}{?NFVOID＆VNFMID｝

GetJobStatus(获取任务执行状态)
GET /v1/jobs/｛jobId}｛？NFVOID＆VNFMID&ResponseID ｝

VNF生命周期变化通知
VNFLifecycleChangesNotification （VNF生命周期变化通知)
POST /v1/vnfs/lifecyclechangesnotification

策略管理
CreatePolicy（策略下发）
POST /v1/vnfs/〈vnfInstanceID〉/policies

UpdatePolicy（更新策略)
PUT /v1/vnfs/<vnfInstanceID>/policies/{policyID}

DeletePolicy（删除策略）
DELETE /v1/vnfs/<vnfInstanceID〉/policies /｛policyID｝{？NFVOID＆VNFMID｝

QueryPolicy（查询策略）
GET /v1/vnfs/〈vnfInstanceID〉/policies/{policyID｝｛?NFVOID＆VNFMID｝
GET /v1/vnfs/〈VNFInstanceID>/policies{？NFVOID＆VNFMID}

ActivePolicy（激活策略)
PUT /v1/vnfs/〈vnfInstanceID〉/policies/{policyID}/active
PUT /v1/vnfs/<vnfInstanceID>/policies/active

DeActivePolicy（去激活策略）
PUT /v1/vnfs/〈vnfInstanceID〉/policies/｛policyID｝/deactive
PUT/v1/vnfs/<vnfInstanceID〉/policies/deactive

Event通知
VNFMEventNotification(VNFMEvent通知）
POST /v1/vnfs/eventnotification

告警
ListSubcriptions
GET/v1/alarm/subscribe{?NFVOID＆qType }

CreateSubcription
POST/v1/alarm/subscribe

DeleteSubcription
DELETE/v1/alarm/subscribe/{subscribeid｝｛？NFVOID＆VNFMID&subType}

PushAlarms
PUT/v1/alarm /pushalarms

PushFmHeartbeat
PUT/v1/alarm/pushfmheartbeat

ListActiveAlarms
GET/v1/alarm/vnfmFm/asctiveAlarms{？NFVOID＆q Type｝

ListHistoryAlarms
GET/v1/alarm/vnfmFm/hisAlarms｛？NFVOID&qType&StartTime&EndTime&StartSeq ＆EndSeq｝

六、数据库表设计
需要调整tacker数据库表结构，新增表如VNF包表结构、配置管理表结构、故障管理表结构、日志管理表结构等等。具体表结构属性需要阅读需求规范后详细讨论需求后制定.

北京神州泰岳股份有限公司
OpenStack研发和运维

相关表：
表名
vimauths
字段名
含义
字段类型
是否可为空
属性描述
id
主键id
varchar(36)
否
主键
vim_id
vim的id
varchar(36）
否
外键关联vim表的id
password
密码
varchar(255）
是

auth_url
vim访问地址
varchar（255）
否

vim_project
vim项目和项目所属域
text
是

auth_cred
认证信息(包括用户名，密码，访问地址，项目名）
text
是

表名
vims
字段名
含义
字段类型
是否可为空
属性描述
id
vim的id
varchar（36)
否
主键
type
vim类型
varchar(64）
是

tenant_id
project id
varchar(64)
否

name
project名
varchar(255）
否

description
描述
text
是

placement_attr
region信息
text
是

shared
共享的
tinyint(1)
否

status
状态
varchar(255)
否

is_default
是否是默认的
tinyint(1）
否

created_at
创建时间
datetime
是

updated_at
更新时间
datetime
是

deleted_at
删除时间
datetime
是

表名
vnf
字段名
含义
字段类型
是否可为空
属性描述
id
vnf的id
varchar（36）
否
主键
tenant_id
project id
varchar（64)
否

name
project名
varchar（255)
否

vnfd_id
vnfd模板的id
varchar（36）
否
外键关联vnfd表的id
instance_id
实例id
varchar(64）
是

mgmt_url
vnf创建完成之后返回的vdu的ip地址
varchar(255)
是

status
状态
varchar（64）
是

description
描述
text
是

placement_attr
region信息
text
是

vim_id
vim的id
varchar(36)
否
外键关联vim表的id
error_reason
错误原因
text
是

created_at
创建时间
datetime
是

updated_at
更新时间
datetime
是

deleted_at
删除时间
datetime
是

表名
vnf_attribute
字段名
含义
字段类型
是否可为空
属性描述
id
主键id
varchar(36)
否
主键
vnf_id
vnf的id
varchar(36)
否
外键关联vnf表的id
key
vnf中的key
varchar(255）
否

value
vnf中的value
text
是

表名
vnfd
字段名
含义
字段类型
是否可为空
属性描述
id
vnfd模板的id
varchar（36）
否
主键
tenant_id
project id
varchar(64)
否

name
project名
varchar(255)
否

description
描述
text
否

mgmt_driver
mgmt驱动
varchar(255）
是

created_at
创建时间
datetime
是

updated_at
更新时间
datetime
是

deleted_at
删除时间
datetime
是

template_source
模板源地址
varchar(255）
否

表名
vnfd_attribute
字段名
含义
字段类型
是否可为空
属性描述
id
主键id
varchar（36)
否
主键
vnfd_id
vnfd模板的id
varchar(36)
否
外键关联vnfd表的id
key
vnfd中的属性名
varchar(255)
否

value
vnfd中的属性值
text
是

表名
servicetypes
字段名
含义
字段类型
是否可为空
属性描述
id
主键id
varchar（36)
否
主键
tenant_id
project id
varchar(64）
否

vnfd_id
vnfd模板的id
varchar（36）
否
外键关联vnfd表的id
service_type
服务类型（VDU,CP,VL）
varchar(64）
是

表名
nsd
字段名
含义
字段类型
是否可为空
属性描述
tenant_id
project id
varchar（64)
否

id
nsd模板的id
varchar(36)
否
主键
name
nsd名
varchar（255）
否

description
描述
text
否

created_at
创建时间
datetime
是

updated_at
更新时间
datetime
是

deleted_at
删除时间
datetime
是

vnfds
nsd模板中包含的vnfd
text
是

template_source
模板源地址
varchar(255)
是

表名
nsd_attribute
字段名
含义
字段类型
是否可为空
属性描述
id
主键id
varchar（36）
否
主键
nsd_id
nsd模板的id
varchar（36）
否
外键关联nsd表的id
key
nsd中的属性名
varchar（255)
否

value
nsd中的属性值
text
是

表名
ns
字段名
含义
字段类型
是否可为空
属性描述
tenant_id
project id
varchar（64）
否

id
ns的id
varchar(36)
否
主键
created_at
创建时间
datetime
是

updated_at
更新时间
datetime
是

deleted_at
删除时间
datetime
是

nsd_id
nsd模板的id
varchar（36)
否
外键关联vnfd表的id
vim_id
vim的id
varchar(36)
否
外键关联vim表的id
name
vim名
varchar(255）
否

description
描述
text
是

vnf_ids
vnf的id集合

mgmt_url
ns创建完之后返回的地址
varchar（255)
是

status
状态
varchar（64）
是

error_reason
错误原因
text
是

表名
aclmatchcriterias
字段名
含义
字段类型
是否可为空
属性描述
id
acl匹配规则 id
varchar(36)
否
主键
vnffgc_id
Classifier id
varchar（36）
否
外键关联vnffgclassfilters表的id
eth_src
发送端网卡
varchar(36)
是

eth_dst
接收端网卡
varchar(36）
是

eth_type
网卡类型
varchar（36)
是

vlan_id
vlan id
int（11）
是

vlan_pcp
vlan 优先权代码点
int（11）
是

mpls_label
多协议标签交换label
int(11)
是

mpls_tc
多协议标签交换tc
int(11)
是

ip_dscp
ip中的dscp值
int（11)
是

ip_ecn
ip中的ecn值
int（11)
是

ip_src_prefix
发送端ip前缀
varchar（36)
是

ip_dst_prefix
接收端ip前缀
varchar（36）
是

source_port_min
发送端端口号最小值
int（11)
是

source_port_max
发送端端口号最大值
int(11）
是

destination_port_min
接收端端口号最小值
int（11)
是

destination_port_max
接收端端口号最大值
int(11)
是

ip_proto
ip协议
int(11)
是

network_id
网络id
varchar(36）
是

network_src_port_id
发送端网络端口号id
varchar(36）
是

network_dst_port_id
接收端网络端口号id
varchar(36）
是

tenant_id
project id
varchar（64）
是

icmpv4_type
icmpv4协议类型
int(11)
是

icmpv4_code
icmpv4协议代码
int(11)
是

arp_op
arp协议的op表示是请求包还是应达包
int(11)
是

arp_spa
发送端的协议地址
int（11)
是

arp_tpa
目标端协议地址
int（11）
是

arp_sha
发送端的硬件地址
int（11)
是

arp_tha
目标端硬件地址
int(11)
是

ipv6_src
发送端的ipv6地址
varchar（36）
是

ipv6_dst
目的端的ipv6地址
varchar(36）
是

ipv6_flabel
ipv6的流标签
int（11)
是

icmpv6_type
icmpv6协议类型
int(11）
是

icmpv6_code
icmpv6协议代码
int（11）
是

ipv6_nd_target
ipv6的nd协议的待解析的ipv6地址
varchar（36)
是

ipv6_nd_sll
ipv6的nd协议的sll值
varchar（36）
是

ipv6_nd_tll
ipv6的nd协议的tll值
varchar（36)
是

表名
vnffgclassifiers
字段名
含义
字段类型
是否可为空
属性描述
id
Classifier id
varchar(36)
否
主键
tenant_id
project id
varchar（64）
否

nfp_id
vnffgnfps的id
varchar（36)
否
外键关联vnffgnfps表的id
instance_id
实例id
varchar（255)
是

chain_id
vnf转发链id
varchar(36)
否
外键关联vnffgchains表的id
status
状态
varchar（255)
否

name
vnf转发链名字
varchar(255）
是

表名
vnffgchains
字段名
含义
字段类型
是否可为空
属性描述
id
vnf转发链id
varchar（36)
否
主键
tenant_id
project id
varchar（64)
否

instance_id
实例id
varchar（255)
是

nfp_id
vnffgnfps的id
varchar(36)
否
外键关联vnffgnfps表的id
status
状态
varchar(255）
否

path_id
转发路径id
varchar（255）
否

symmetrical
对称性
tinyint(1）
是

chain
转发链信息
text
是

表名
vnffgnfps
字段名
含义
字段类型
是否可为空
属性描述
id
主键id
varchar(36）
否
主键
tenant_id
project id
varchar（64)
否

vnffg_id
vnffg模板id
varchar（36）
否
外键关联vnffgs表的id
name
vnffg模板名称
varchar（255）
否

status
状态
varchar（255）
否

path_id
转发路径id
varchar(255)
否

symmetrical
对称性
tinyint(1)
是

表名
vnffgs
字段名
含义
字段类型
是否可为空
属性描述
id
主键id
varchar(36)
否
主键
tenant_id
project id
varchar（64)
否

name
project name
varchar（255)
否

description
描述
varchar(255）
是

vnffgd_id
vnffg模板id
varchar(36)
否
外键关联vnffgtemplates表的id
status
状态
varchar(255)
否

vnf_mapping
和哪个vnf mapping
text
是

attributes
模板相关属性
text
是

表名
vnffgtemplates
字段名
含义
字段类型
是否可为空
属性描述
id
vnffg模板id
varchar（36)
否
主键
tenant_id
project id
varchar（64）
否

name
project name
varchar(255）
否

description
描述
varchar(255)
是

template
模板内容
text
是

template_source
模板源地址
varchar(255）
是

表名
events
字段名
含义
字段类型
是否可为空
属性描述
id
主键id
int(11）
否
自增主键
resource_id
资源id
varchar(36）
否

resource_state
资源状态
varchar(64）
否

resource_type
资源类型
varchar(64)
否

event_type
事件类型
varchar（64)
否

timestamp
发生时间
datetime
否

event_details
事件详情
text
是

表名
alembic_version
字段名
含义
字段类型
是否可为空
属性描述
version_num
alembic版本号
varchar（32）
否
主键
